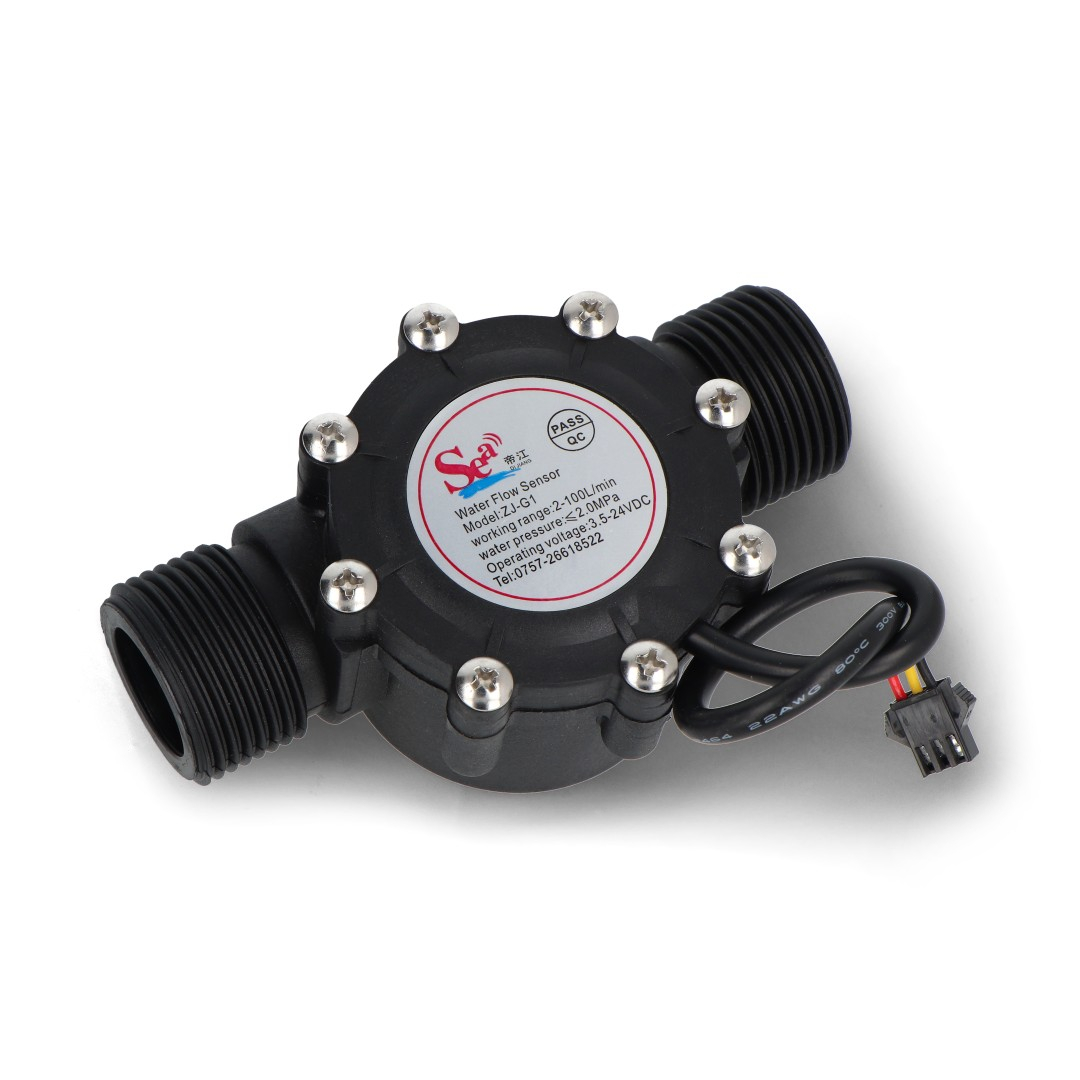

Produktbeschreibung: Flüssigkeitsdurchflusssensor ZJ-G1 100 l/min - Gewinde 1''
Ein einfacher Sensor zur Messung des Flüssigkeitsdurchflusses. Er besteht aus einem Ventilator mit Magnet und Hall-Sensoren. Durch Zählen der Impulse des rotierenden Ventilators lässt sich der Flüssigkeitsdurchfluss einfach messen. Dank dieser Methode kommt die Elektronik des Sensors nicht mit dem Wasser in Berührung.
Spezifikationen für Durchflusssensoren
- Versorgungsspannung: 3,5 V bis 24 V
- Stromverbrauch bei 3,5 V: 15 mA
- Messbereich: 2 bis 100 l/min
- Anzahl der Impulse pro Liter Flüssigkeit: f=(1*Q)±5% - Q=L/Min
- Betriebstemperatur: bis zu 80 °C
- Zulässige Luftfeuchtigkeit: 35 % - 90 % relative Luftfeuchtigkeit
- Zulässiger Wasserdruck: 2 MPa
- Montage auf einem Rohr mit 1 Zoll Durchmesser
- Material: Kunststoff
- Abmessungen: 114 x 60 x 48 mm

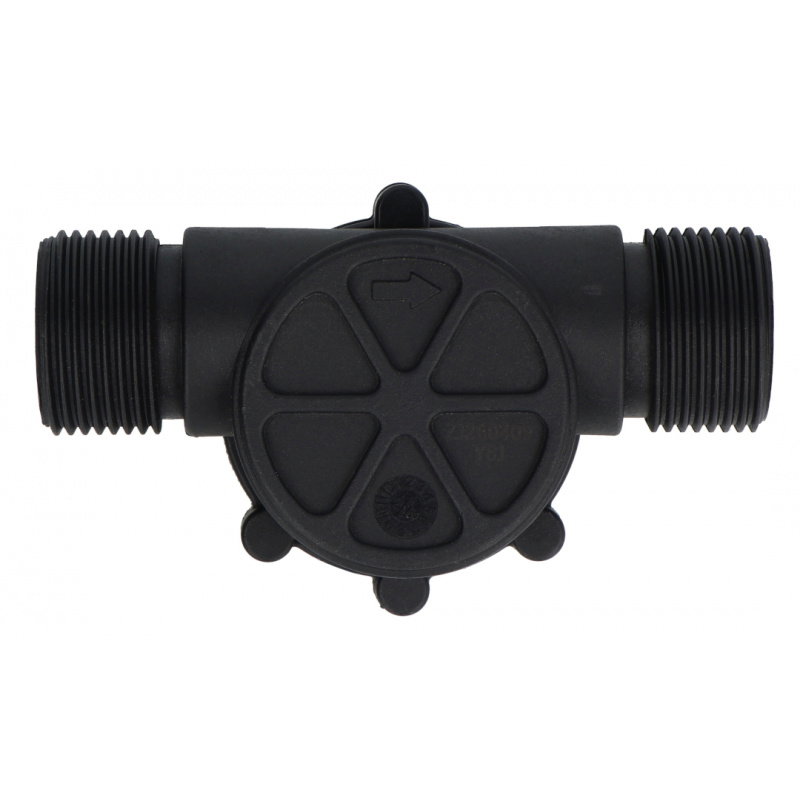

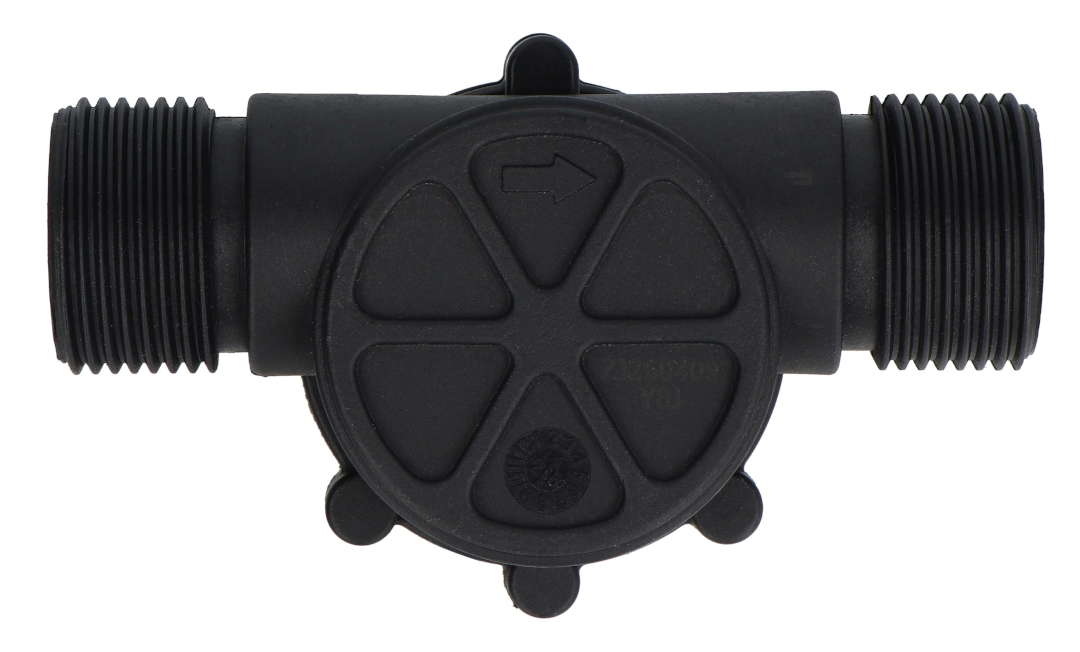

Flüssigkeitsdurchflusssensor YF-G1 100l/min - 1'' Gewinde.

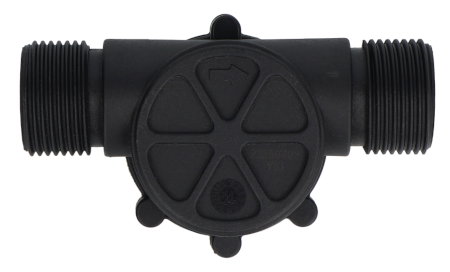

Flüssigkeitsdurchflusssensor ZJ-G1 100l/min - 1'' Gewinde.Das Gerät hat drei Drähte:
- Rot – Versorgungsspannung von 3,5 V bis 24 V
- schwarze Masse
- Gelb - Impulsausgangssignal
Durch das Zählen von Impulsen lässt sich der Flüssigkeitsdurchfluss einfach verfolgen. Wichtig ist, dass es sich hierbei nicht um einen Präzisionssensor handelt. Er ist jedoch ideal für Hobbyanwendungen, bei denen eine Genauigkeit von maximal 10 % ausreicht.
Arduino-kompatibles Produkt Der Hersteller stellt ein Beispielprogramm für Arduino sowie einen Anschlussplan zur Verfügung. Das Projekt ist in der Bedienungsanleitung zu finden. |
