Produktbeschreibung: Flüssigkeitsdurchflusssensor FS300A 60l/min - 3/4'' Gewinde.
Ein einfacher Sensor zur Messung des Durchflusses von Flüssigkeiten. Er besteht aus einem Windrad, auf dem ein Magnet angebracht ist, und Hall-Sensoren. Durch Zählen der Impulse des sich drehenden Ventilators kann der Flüssigkeitsdurchfluss auf einfache Weise gemessen werden. Dank dieser Methode kommt der elektronische Teil des Sensors nicht mit Wasser in Berührung.
Das Gerät hat drei Drähte:
- rot - Versorgungsspannung von 3,5 V bis 24 V
- schwarz - Erde
- gelb - Impulsausgangssignal
Durch Zählen der Impulse kann der Flüssigkeitsstrom leicht verfolgt werden. Es ist zu beachten, dass es sich nicht um einen Sensor für Präzisionsmessungen handelt. Er ist jedoch ideal für Hobbyanwendungen, bei denen eine Genauigkeit von nicht mehr als 10 % erforderlich ist.

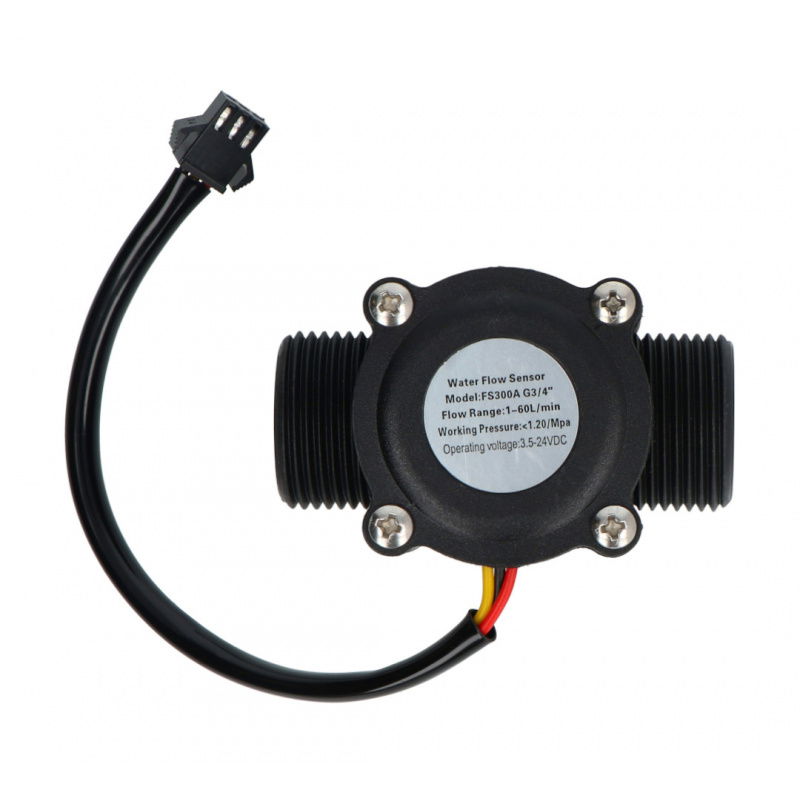

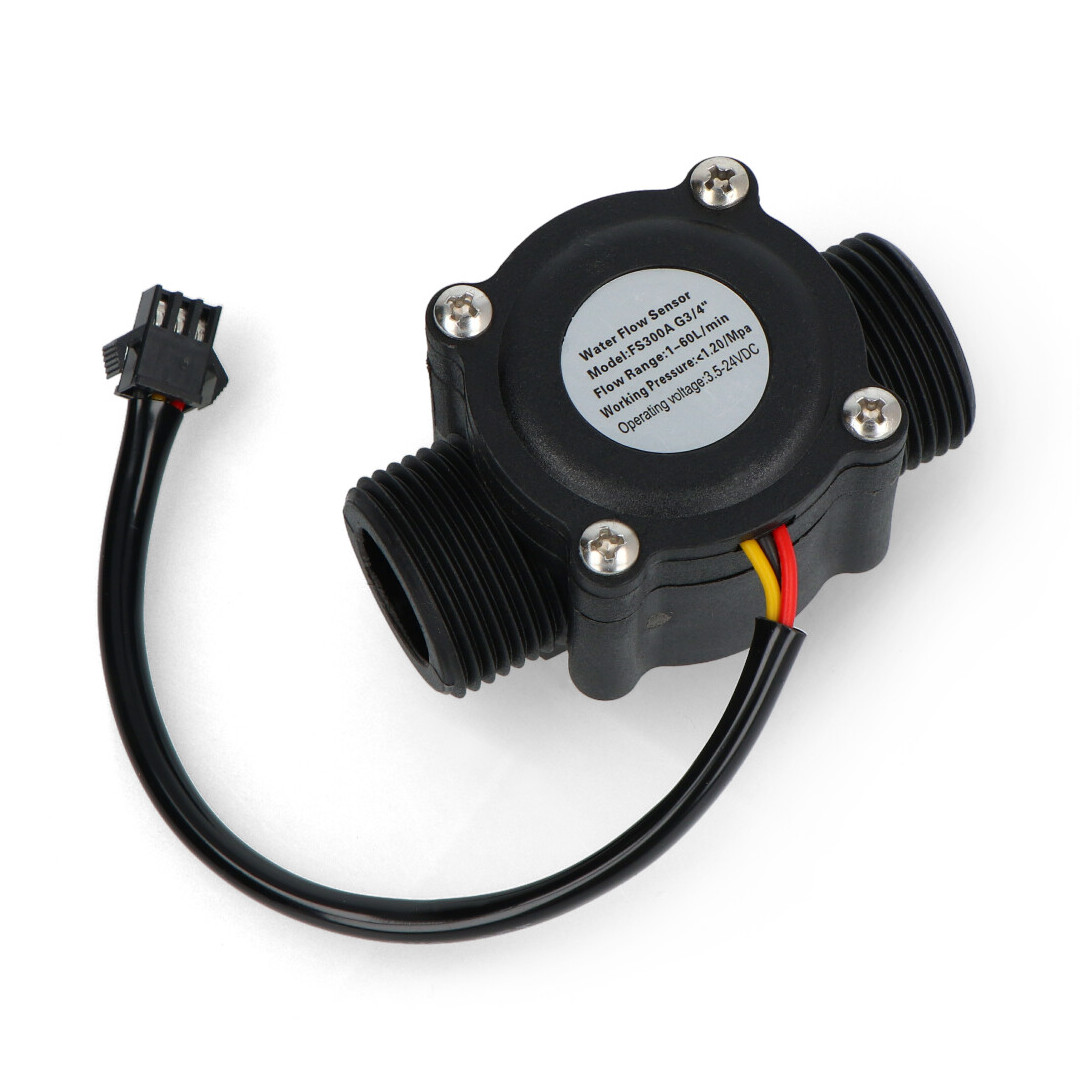

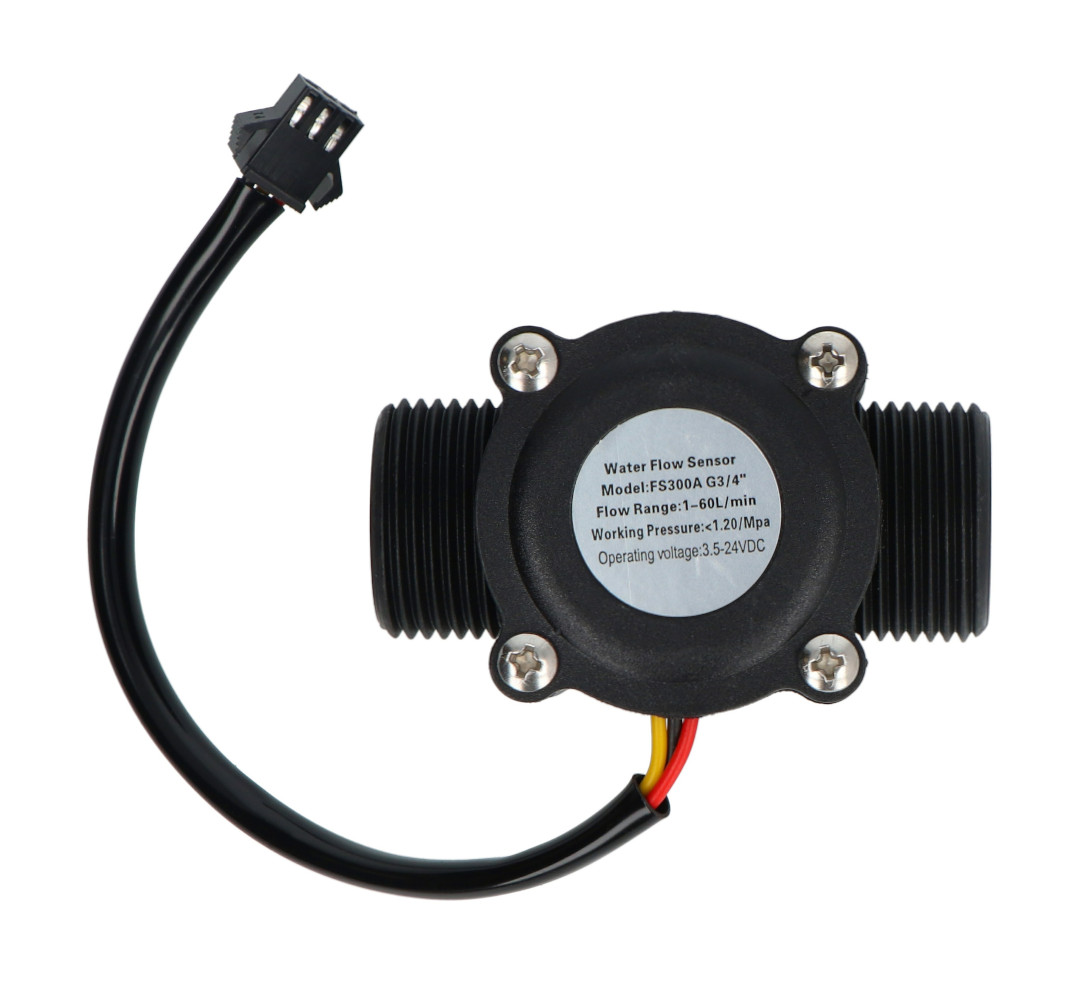

FS300A 60l/min Flüssigkeitsdurchfluss-Sensor - 3/4''-Gewinde.
|
Arduino-kompatibles Produkt Der Hersteller stellt ein Beispielprogramm für Arduino zusammen mit einem Verdrahtungsplan zur Verfügung. Das Design ist im Benutzerhandbuch verfügbar. |
Das Gerät hat drei Drähte.
Spezifikationen des Durchflusssensors
- Versorgungsspannung: 3,5 V bis 24 V
- Stromaufnahme bei 5 V: 15 mA
- Messbereich: 1 bis 60 l/min
- Impulse pro Liter Flüssigkeit: f=(6*Q)±3% - Q=L/Min
- Betriebstemperatur: bis zu 80 °C
- Zulässige Luftfeuchtigkeit: 35 % - 90 % RH
- Zulässiger Wasserdruck: <1,20 MPa
- Montage auf Rohr mit 3/4 " Durchmesser
- Material: Kunststoff
- Abmessungen: 65 x 40 x 40 mm
