Produktbeschreibung: boneIO ESP Cover Mix – intelligenter Controller – Home Assistant/ESPHome
Der boneIO ESP Cover Mix wurde entwickelt, um eine kleinere Anzahl von Rollläden komfortabel zu steuern und gleichzeitig die Anforderungen moderner Smart-Home- Systeme hinsichtlich der Steuerung anderer elektrischer Geräte zu erfüllen. Der Controller kann bis zu 8 Rollläden, Jalousien oder andere Fensterdekorationen steuern und bietet zusätzlich 16 Relaisausgänge zur Steuerung von Beleuchtung, Garagentoren, Schlössern, Umwälzpumpen, Gartenbewässerungsanlagen und anderen Geräten mit einer Spannung von 230 V AC und bis zu 30 V DC sowie einem maximalen Strom von bis zu 10 A. Die Ausgänge für die Jalousien sind paarweise angeschlossen und für die Auf- und Abwärtsbewegung zuständig. Eine Hardware-Sperre verhindert, dass der Antrieb gleichzeitig in beide Richtungen läuft. Die Integration mit Home Assistant und der offenen ESPHome -Software ermöglicht die Erstellung erweiterter Betriebsszenarien, die von Tageszeit, Temperatur, Anwesenheit von Personen oder Sensorsignalen abhängen können. Das Gerät ist mit 35 digitalen 24-V-DC-Eingängen ausgestattet, an die Wandtaster, Bewegungsmelder, Fensterkontakte und andere Bedienelemente angeschlossen werden können. Verfügbare Kommunikationsschnittstellen wie Modbus RS485, I2C, 1-Wire und zukunftssicheres CAN erhöhen die Erweiterbarkeit des Systems mit zusätzlichen Sensoren, Messmodulen, Lüftungs-, Klima- und Photovoltaikanlagen. Der lokale Betrieb des Controllers ermöglicht die vollständige Kontrolle von Automatisierung und Daten ohne Cloud-Dienste. Dank DIN-Schienenmontage, kompaktem 12-DIN- Gehäuse und Steckverbindern ist der boneIO ESP Cover Mix ein ideales zentrales Element eines umfassenden Systems , das die Steuerung von Jalousien, Beleuchtung und anderen elektrischen Geräten in einem einzigen, schlanken Modul vereint.
Der Hersteller hat eine ausführliche Bedienungsanleitung erstellt, die Sie Schritt für Schritt durch die Konfiguration in Home Assistant führt.

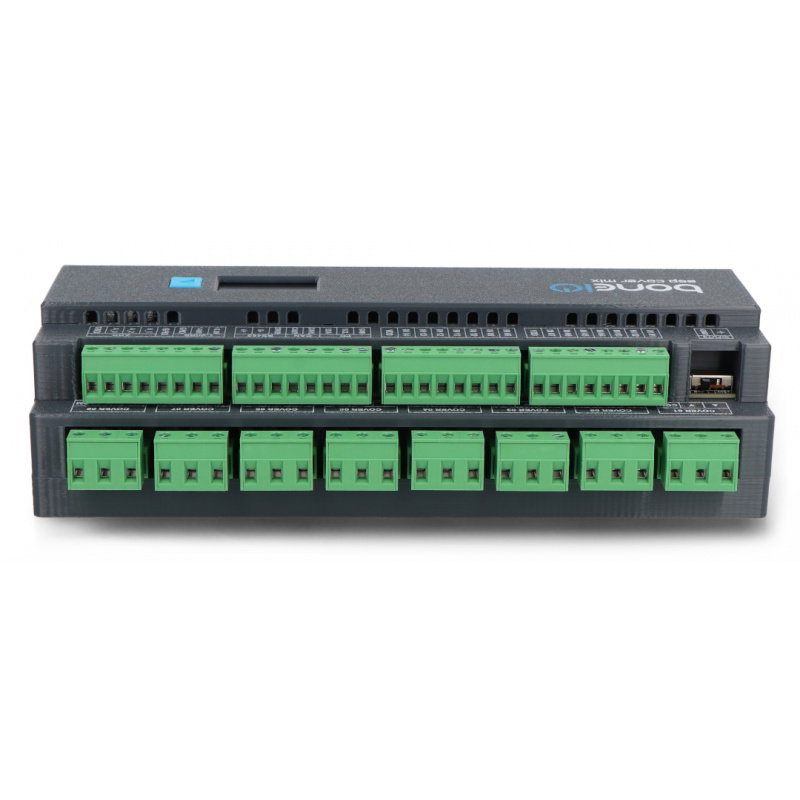

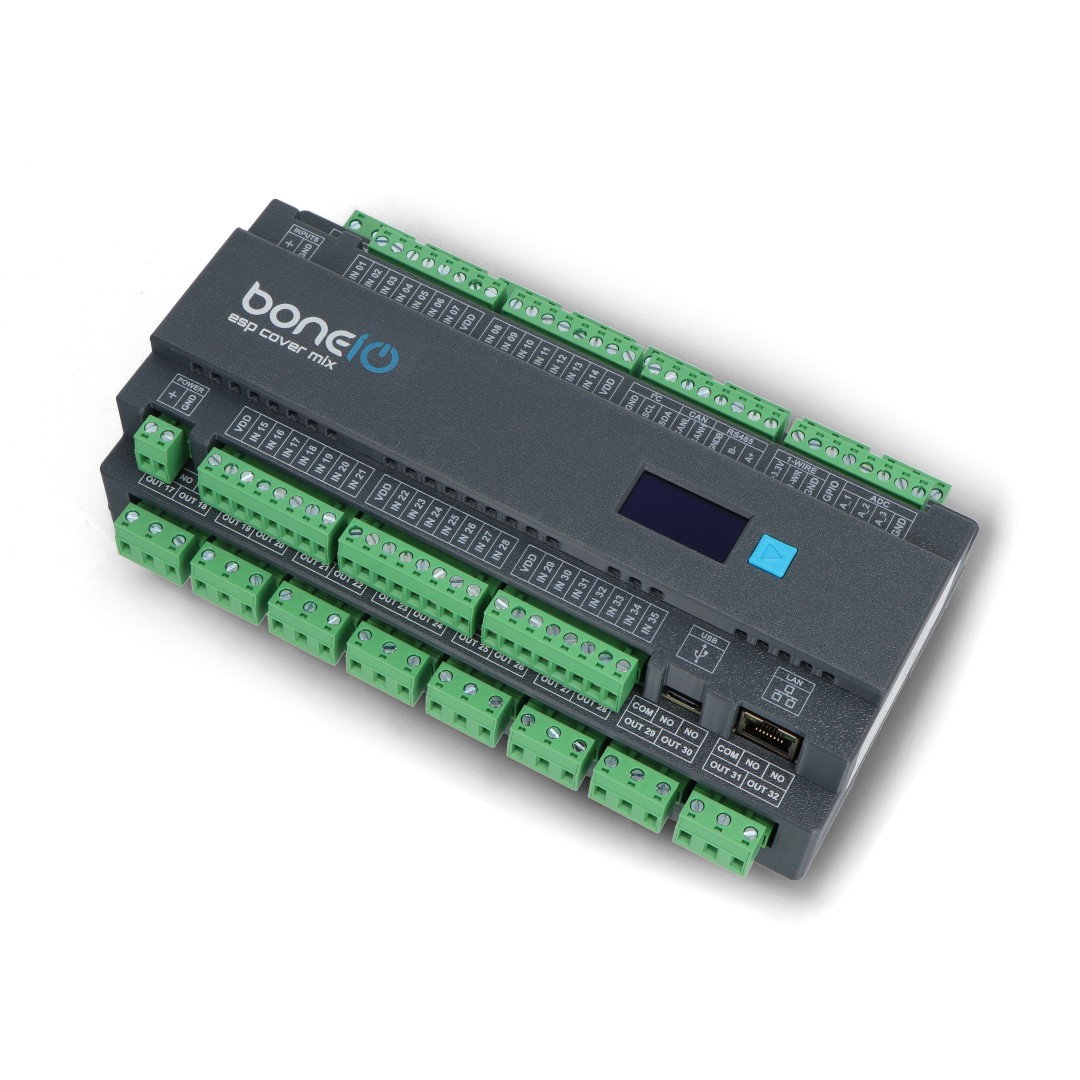

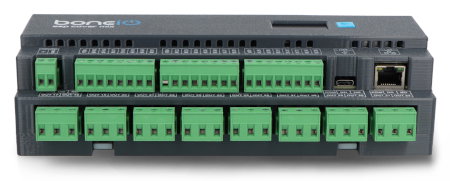

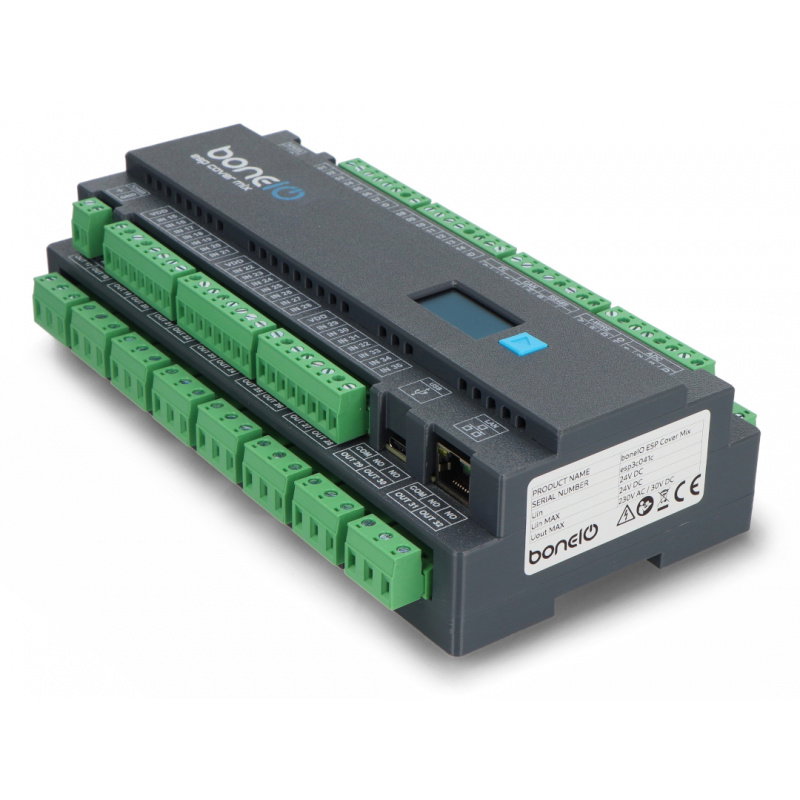

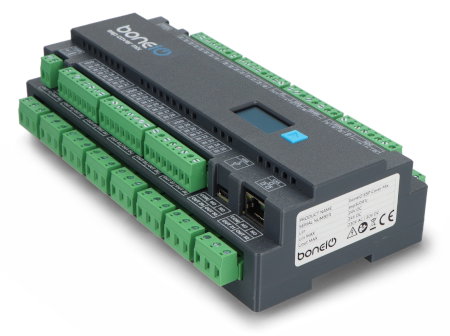

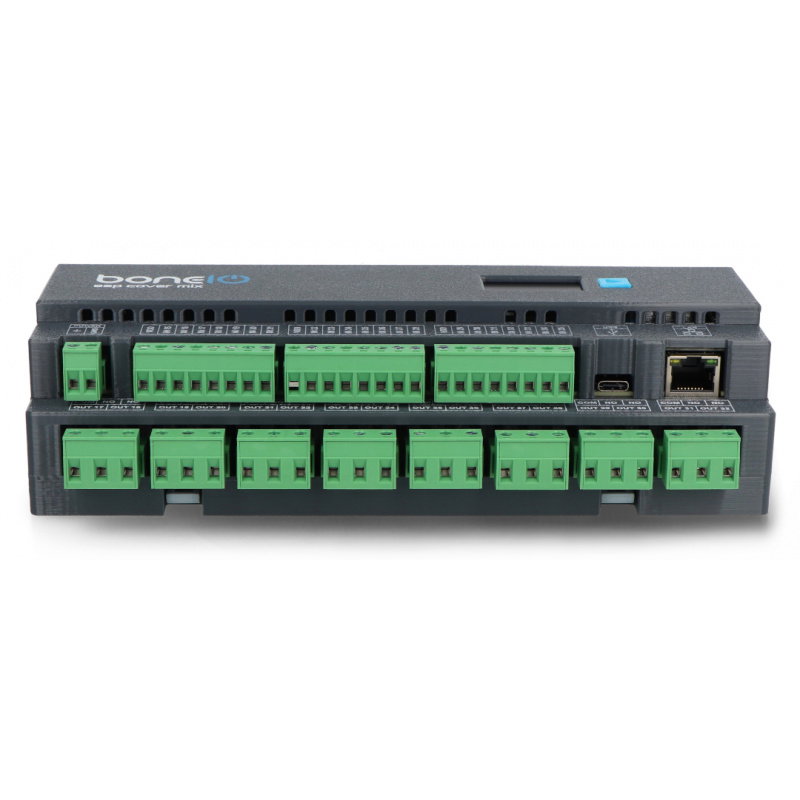

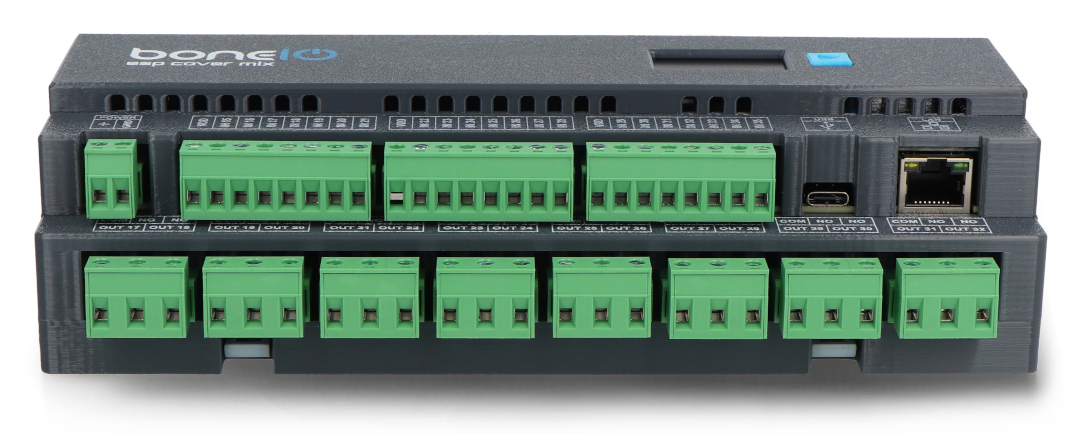

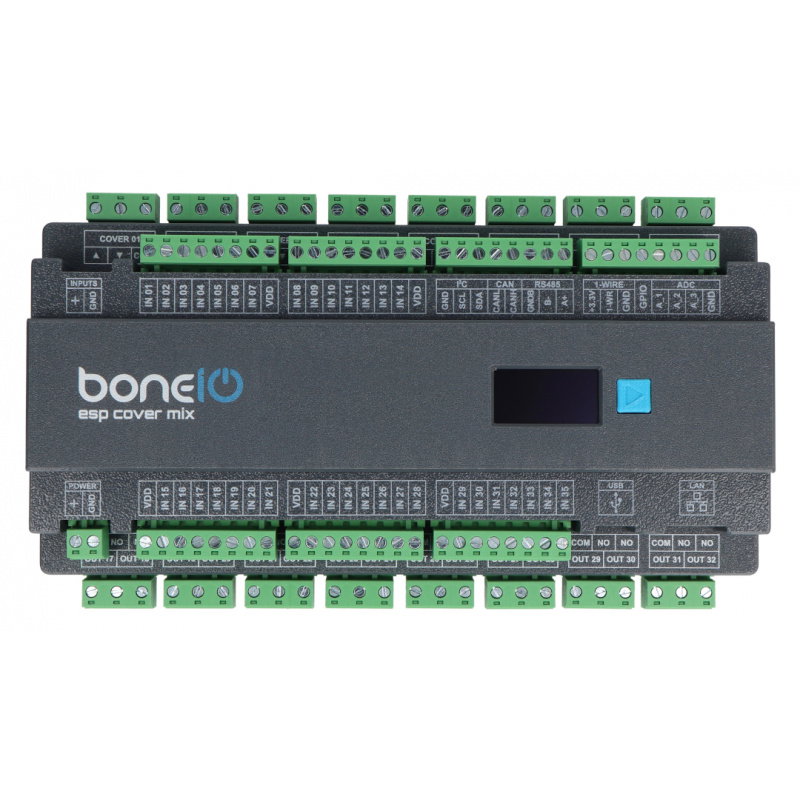

boneIO ESP Cover Mix – intelligenter Controller.
Modbus RS485-, I2C-, 1-Wire- und CAN-Schnittstellen ermöglichen die Integration mit zusätzlichen Sensoren, Messmodulen und anderen Gebäudeautomatisierungselementen.
Hauptmerkmale des Controllers
- Steuerung verschiedener Gerätetypen: Steuerung von bis zu 8 Rollläden, Jalousien oder Markisen sowie Unterstützung für 16 zusätzliche Relaisausgänge zur Ansteuerung anderer elektrischer Geräte mit einer Spannung von 230 V AC und bis zu 30 V DC.
- Integration mit Home Assistant und ESPHome: Lokale Installationsverwaltung und Erstellung umfassender Automatisierungen zwischen Jalousien, Beleuchtung, Sensoren und Geräten
- ESP32-Mikrocontroller: Gewährleistet einen effizienten, stabilen Betrieb und eine flexible Konfiguration des Smart-Home-Systems
- 35 digitale Eingänge 24 V DC: Möglichkeit zum Anschluss von Wandtastern, Reed-Schaltern, Bewegungssensoren und anderen Bedienelementen
- Unterstützung für Wandschalter: Bereitstellung einer traditionellen, physischen Steuerung von Jalousien, Lampen und anderen an den Controller angeschlossenen Geräten.
- Modbus RS485-, I2C-, 1-Wire- und CAN-Schnittstellen: erleichtern die Integration mit zusätzlichen Sensoren, Messmodulen und anderen Gebäudeautomatisierungskomponenten
- Automatisierung schaffen: die Implementierung von Zeitplänen und Lichtszenen ermöglichen, Jalousien tageszeitabhängig steuern und auf Sensorsignale reagieren.

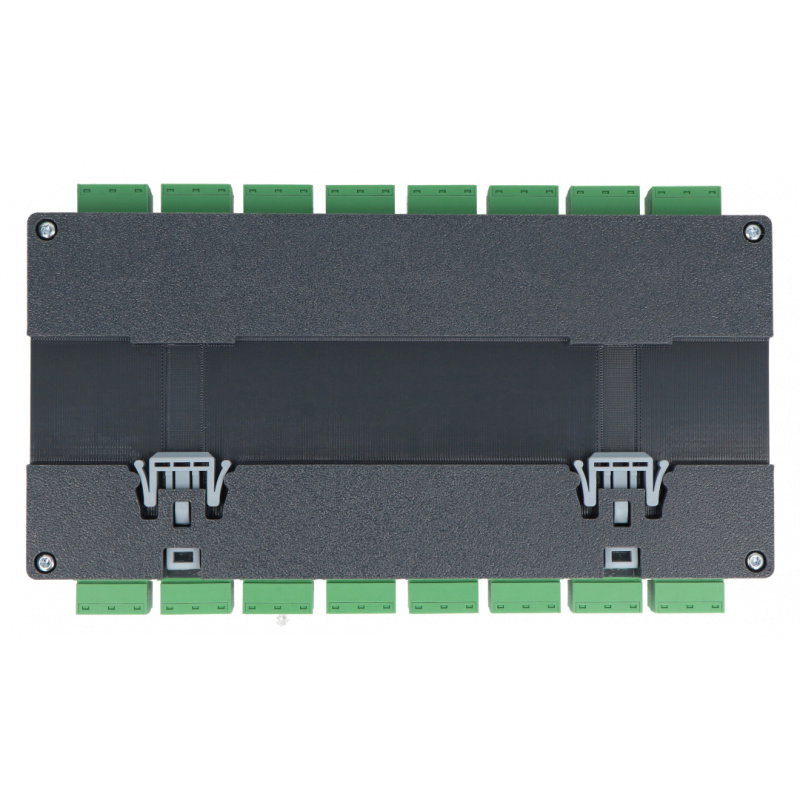

- DIN-Schienenmontage: Gewährleistet eine einfache Installation im Verteilerkasten und eine ordentliche Kabelführung.
- Kompaktes Design: einfache Integration in bestehende Installationen
- Lokal arbeiten ohne Cloud: Erhöhte Datensicherheit, Systemunabhängigkeit und Installationskontrolle
- Offene Softwareplattform: Ermöglicht die individuelle Anpassung der Konfiguration an die Bedürfnisse
Cover Mix – mehr Möglichkeiten in einem Modul
Mit dem boneIO ESP Cover Mix lassen sich Fensterdekorationen und andere Smart-Home-Komponenten über einen einzigen, multifunktionalen Controller steuern. Das Gerät bietet Ausgänge zur Steuerung von Rollläden, Jalousien oder Markisen. Zusätzliche Relaisausgänge ermöglichen die Steuerung von Beleuchtung, Schlössern, Pumpen, Magnetventilen, Lüftung und anderen elektrischen Geräten. Der Controller kann mehrere separate Module ersetzen, wodurch der Verteilerkasten übersichtlicher wird und zukünftige Systemerweiterungen erleichtert werden. So lassen sich beispielsweise Automatisierungen erstellen, die bei Einbruch der Dunkelheit die Rollläden herunterfahren und gleichzeitig die Außenbeleuchtung vor dem Haus einschalten. Bei Bewegungserkennung in der Einfahrt kann der Controller Lampen aktivieren, ein Tor öffnen oder ein Signal an die Alarmanlage senden. Im Garten können zusätzliche Ausgänge Bewässerungsventile steuern, und in Hauswirtschaftsräumen lassen sich Umwälzpumpen, Ventilatoren oder andere zeitgesteuerte Geräte ansteuern. Jalousien, Beleuchtung und andere Geräte können je nach Tageszeit, Anwesenheit, Temperatur, Sonneneinstrahlung oder Sensorsignalen miteinander interagieren. Damit ist Cover Mix eine universelle Steuerzentrale für Installationen, bei denen Flexibilität, Benutzerfreundlichkeit und die Möglichkeit, das System an die täglichen Bedürfnisse des Benutzers anzupassen, von entscheidender Bedeutung sind.
boneIO ESP Cover Mix eignet sich besonders für Installationen mit einer geringeren Anzahl von Rollläden, bei denen neben der Steuerung der Rollläden auch die Bedienung von Beleuchtung, Toren, Pumpen, Magnetventilen oder anderen Smart-Home-Geräten erforderlich ist.
Praktisches Automatisierungsmanagement ab der Vermittlungsstellenebene
Der boneIO ESP Cover Mix Controller basiert auf der ESPHome -Software, die umfangreiche Konfigurationsmöglichkeiten bietet und die individuelle Anpassung der Funktionen an die jeweiligen Installationsanforderungen ermöglicht. Die offene Plattformarchitektur erleichtert die Integration mit Home Assistant und ermöglicht die Einrichtung eines lokalen Automatisierungssystems ohne Abhängigkeit von der Cloud, herstellereigenen Lösungen oder zusätzlichen Abonnementgebühren. So lassen sich alle Prozesse direkt im Gebäude steuern, was die Unabhängigkeit, Datensicherheit und Kontrolle über den Gerätebetrieb erhöht. Das Modell Cover Mix zeichnet sich durch die Kombination von Rollladensteuerung und universellen Relaisausgängen aus und eignet sich daher ideal für Anwendungen, bei denen neben Fensterdekorationen auch Beleuchtung, Tore, Magnetventile, Pumpen oder andere Smart-Home-Komponenten gesteuert werden müssen. Das 12-DIN- Gehäuse ermöglicht eine ästhetische Installation in einem Standard-Elektroverteilerkasten, während die durchdachte Steckeranordnung das Kabelmanagement, die Konfiguration und die spätere Wartung vereinfacht. Dadurch dient der boneIO ESP Cover Mix als praktische Steuerzentrale für Hausautomationssysteme und komplexere Gebäudeautomationssysteme.
Technische Spezifikationen des boneIO ESP Cover – intelligenter Rollladen-Controller
| Parameter | Wert |
|---|---|
| Gerätetyp | intelligenter Controller für Jalousien und andere elektrische Geräte |
| Mikrocontroller | ESP32 |
| Anzahl der Ausgänge | 32 Relais |
| Ausgaben zu Abdeckungen | 16 Ausgänge in 8 Paaren mit Hardwareverriegelung |
| Anzahl der betätigten Jalousien/Rollläden | 8 |
| Allgemeine Ausgänge | 16 Relaisausgänge |
| Anzahl der digitalen Eingänge | 35 |
| Versorgungsspannung | 24 V Gleichstrom |
| Energieverbrauch | von 5 W bis 18 W |
| Digitale Eingangsspannung | 24 V Gleichstrom |
| Maximale Ausgangsspannung | 230 V Wechselstrom / 30 V Gleichstrom |
| Maximaler Ausgangsstrom | 10 A |
| Analogeingänge | 3 |
| Externe Schnittstellen | Modbus RS485, I2C, 1-Wire, CAN für zukünftige Anwendungen |
| Kommunikation | Ethernet 10/100 Mbit, USB Typ-C für Softwareinstallation |
| Integration | Home Assistant, ESPHome |
| Installation | DIN-Schiene, 12 DIN |
| Software | ESPHome, Open Source |
| Abmessungen ohne Stecker | 216 mm x 106 mm x 57 mm |
| Abmessungen mit Steckern | 216 mm x 123 mm x 57 mm |
| Masse | 800 g |
