Produktbeschreibung: Rigol DHO804 70 MHz 4 Kanal Oszilloskop
Das Rigol DHO804 Oszilloskop ist ein fortschrittliches Messgerät für anspruchsvolle Anwender, die hohe Qualität in einem kompakten Formfaktor suchen. Das Oszilloskop bietet eine Bandbreite von 70 MHz, eine Auflösung von 12 Bit, eine Abtastrate von bis zu 1,25 GSa/s und eine Speichertiefe von 25 Mpts. Sein hochmodernes Design und die USB-Typ-C-Stromversorgung machen es zu einer idealen Wahl für Labor- und mobile Anwendungen.

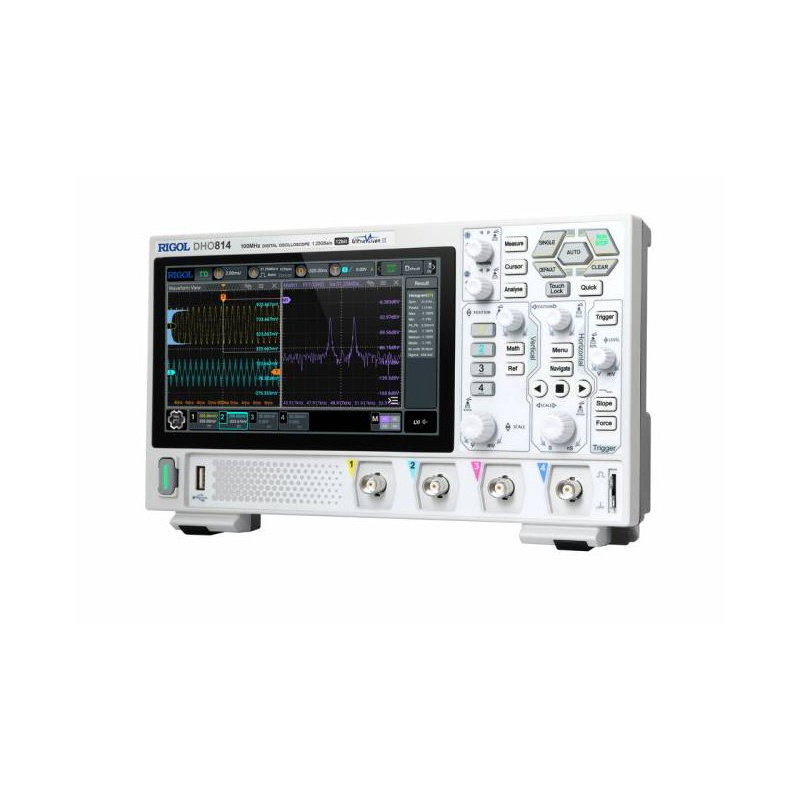

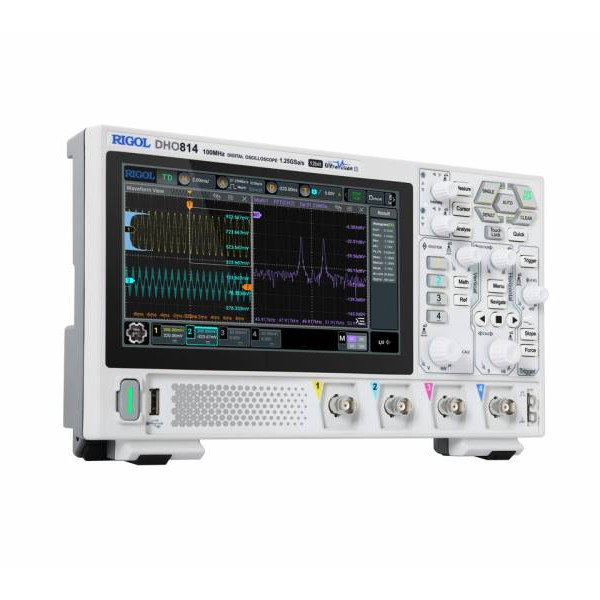

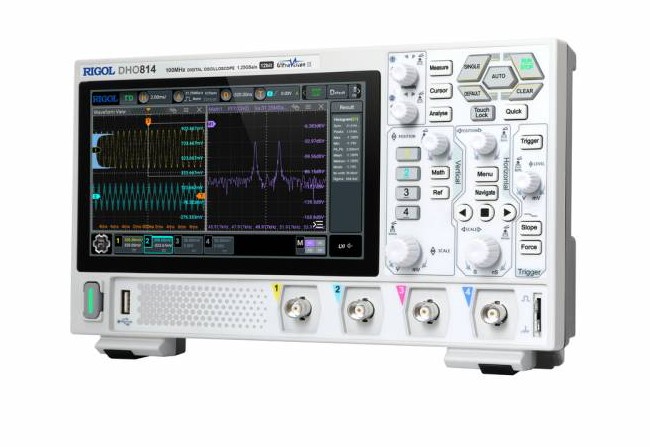

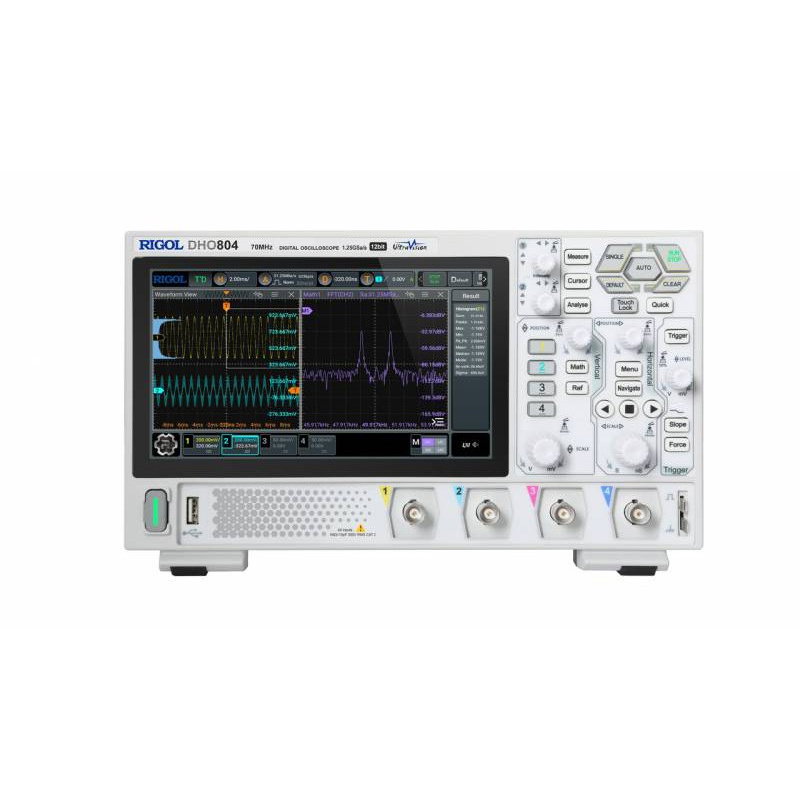

Rigol DHO804 70 MHz 4-Kanal-Oszilloskop.
Das Oszilloskop kann auf einer Standard-Monitorhalterung montiert werden und spart so Platz auf dem Schreibtisch.
Die wichtigsten Merkmale des Rigol DHO804 Oszilloskops
- 12-Bit-Auflösung: 16-mal mehr Quantisierungsstufen als klassische 8-Bit-Oszilloskope
- 70 MHz analoge Bandbreite: präzise Analyse von Mittelfrequenzsignalen
- Abtastrate von 1,25 GSa/s: genaue Darstellung dynamischer Signale
- 4 analoge Kanäle: gleichzeitige Analyse mehrerer Signale
- 25 Mpts Erfassungsspeicher: tiefe Wellenformregistrierung
- Maximale Erfassungsgeschwindigkeit von 1 000 000 wfms/s: Erfassung auch sporadischer Störungen
- 7'' Touchscreen 1024 x 600 px: komfortable und intuitive Bedienung
- USB-, LAN- und HDMI-Schnittstellen: Echtzeit-Konnektivität und Datenpräsentation
- Stromversorgung über USB Typ C: ideal für den Außeneinsatz
12-Bit-Hochauflösung und USB-Typ-C-Stromversorgung
Mit seiner 12-Bit-Auflösung bietet der Rigol DHO804 eine extrem präzise Abtastung mit 4096 Quantisierungsstufen, was 16-mal genauer ist als bei 8-Bit-Oszilloskopen. Dies ermöglicht die Analyse auch sehr kleiner Signale. Die Unterstützung der Stromversorgung über USB Typ C ermöglicht den Betrieb mit einer Powerbank und macht es zum perfekten Werkzeug für mobile Tests.

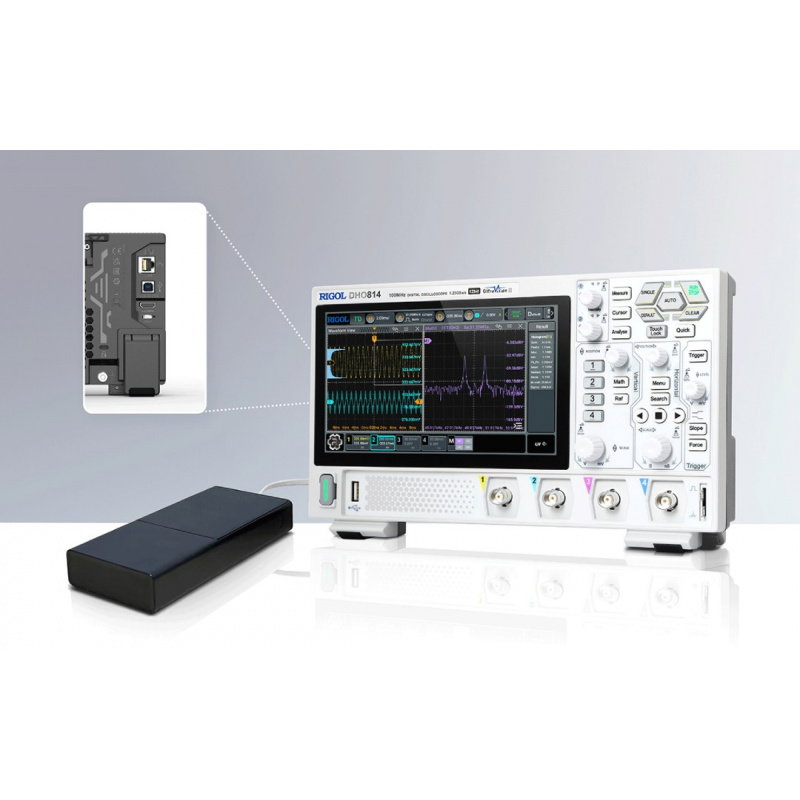

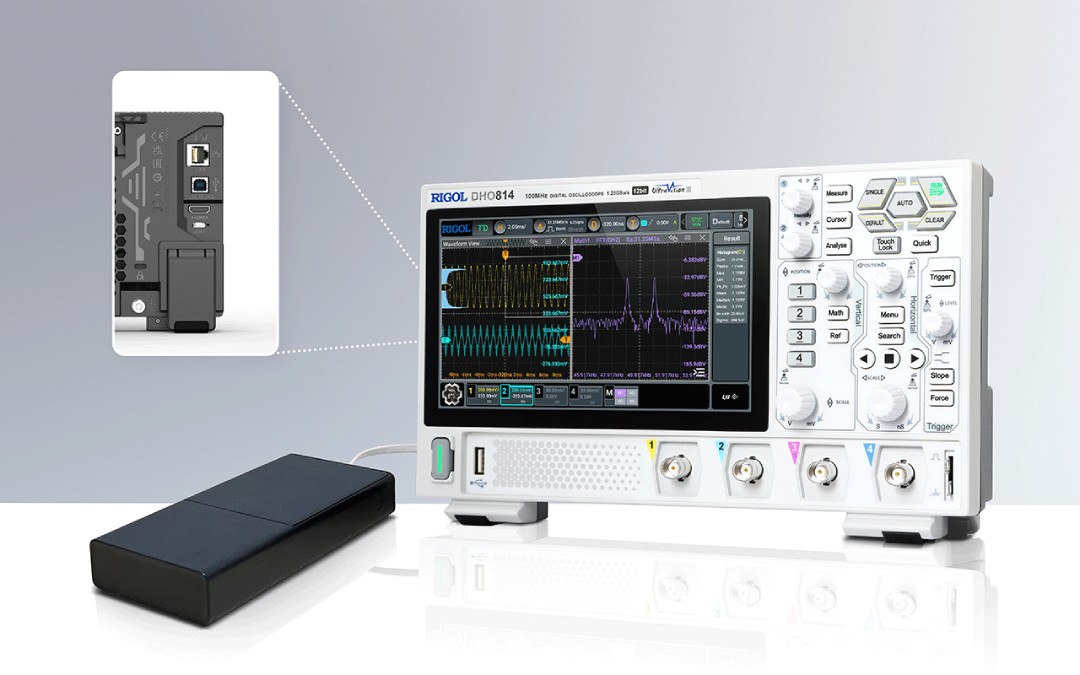

Die Stromversorgung über USB Typ C ermöglicht das Testen im Feld.

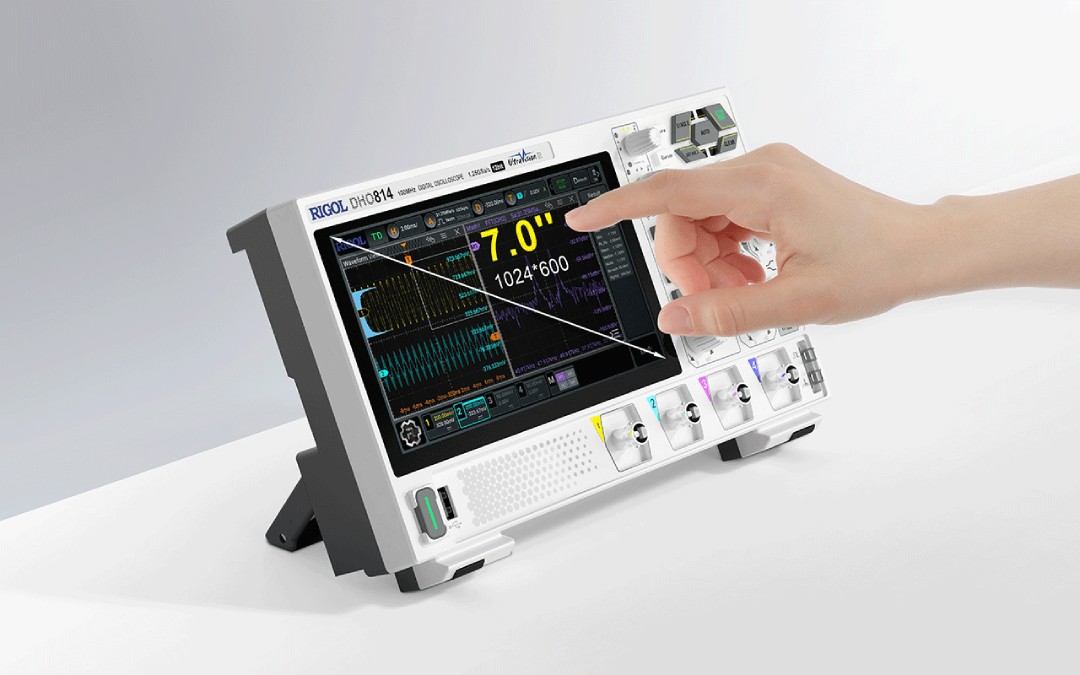

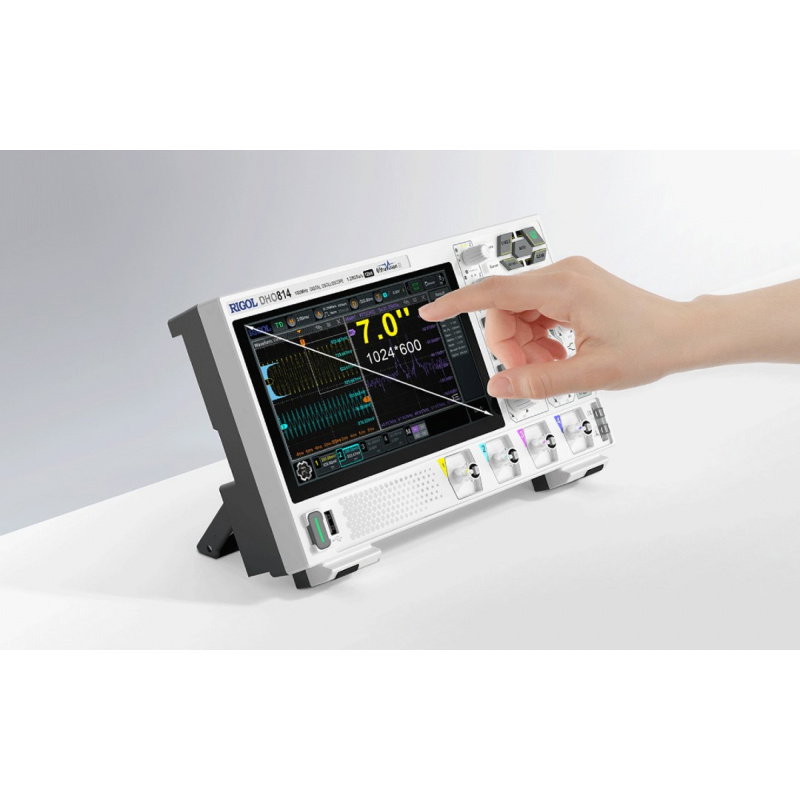

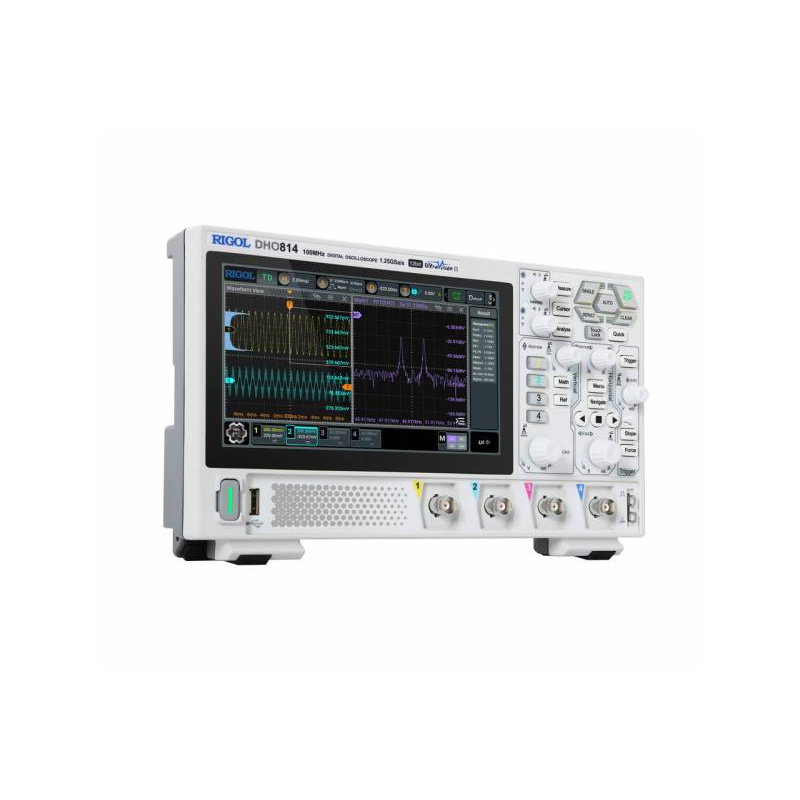

Das Oszilloskop verfügt über einen hochauflösenden 7-Zoll-Touchscreen.
Kompaktes Design, Touchscreen und moderne Schnittstellen
Die DHO800-Serie zeichnet sich durch ein kompaktes, leichtes Design aus, um Platz am Arbeitsplatz zu sparen. Der hochauflösende 7-Zoll-Touchscreen (1024 x 600 px) erleichtert die Interaktion und Steuerung der Messparameter. Integrierte USB-, LAN- und HDMI-Schnittstellen ermöglichen die Fernsteuerung, die gemeinsame Nutzung von Ergebnissen und die Präsentation von Daten auf einem großen Bildschirm.
Technische Daten des Oszilloskops DHO804
- Analoge Bandbreite: 70 MHz
- Vertikale Auflösung: 12 Bit
- Abtastrate: bis zu 1,25 GSa/s
- Erfassungsspeicher: bis zu 25 Mpts
- Kanäle: 4 analoge
- Empfindlichkeitsbereich: von 500 μV/div bis 10 V/div
- Bildrate: bis zu 1 000 000 wfms/s (UltraAcquire)
- Anzeige: 7''-Touchscreen, 1024 x 600 px
- Schnittstellen: USB Host & Gerät, LAN, HDMI
- Stromversorgung: USB Typ C
- Abmessungen: 265,35 x 161,75 x 77,38 mm
Inhalt des Kits
- 1x Rigol DHO804 Oszilloskop
- 1x Netzgerät
- 1x Bananenkabel für die Erdung
- 4x PVP3150 passiver Tastkopf (150 MHz)

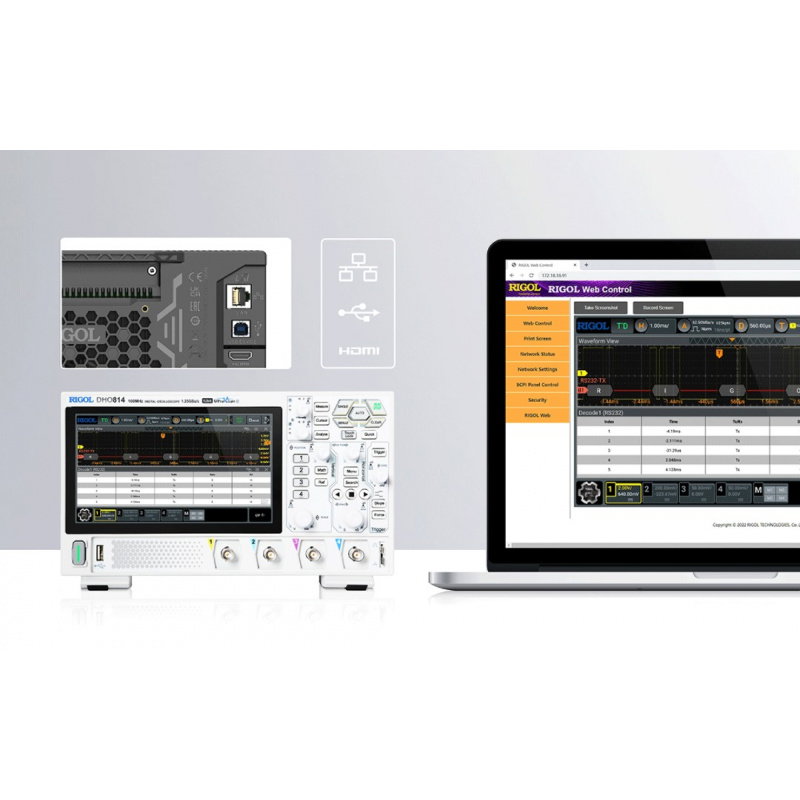

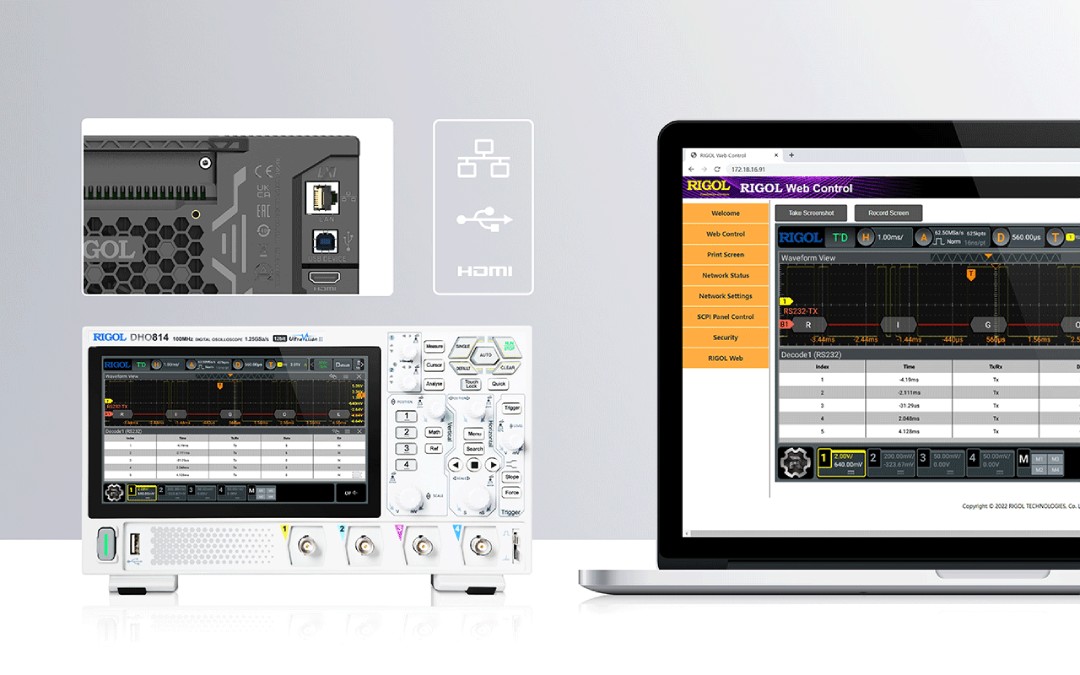

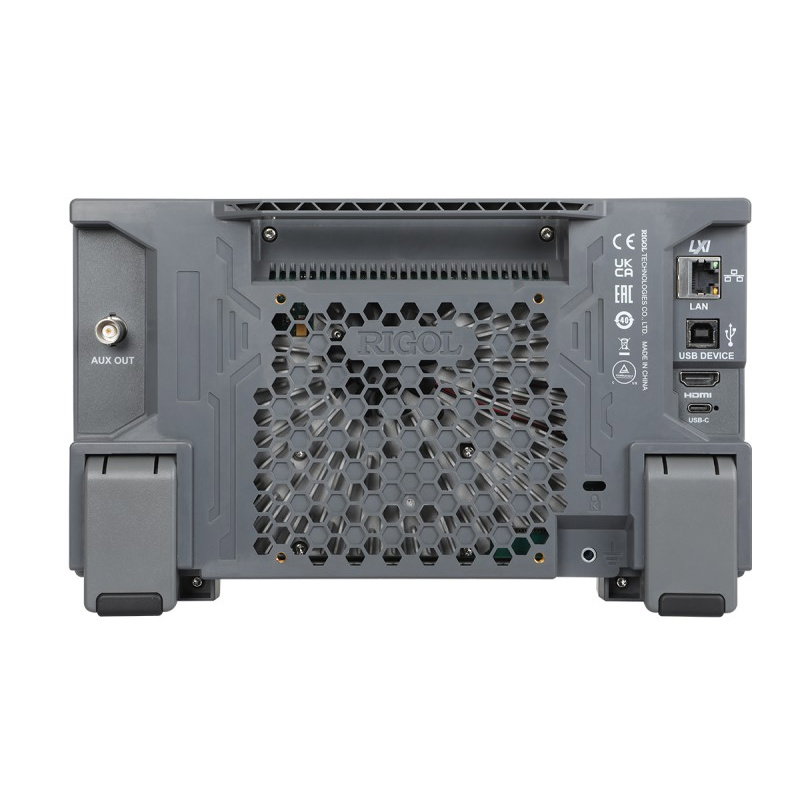

Das Rigol DHO804 ist mit USB-, LAN- und HDMI-Ausgangsschnittstellen ausgestattet.
