Produktbeschreibung: Rigol DS1102Z-E 100 MHz 2-Kanal Oszilloskop
Das digitaleOszilloskop DS1102Z-E von Rigol ist ein wirtschaftliches und vielseitiges Gerät, das hohe Leistung und Funktionalität vereint. Es wurde für Ingenieure, Studenten und Fachleute entwickelt, die sich mit der Diagnose und dem Design elektronischer Systeme beschäftigen. Mit einer Bandbreite von 100 MHz, einer schnellen Abtastrate von 1 GSa/s und einem Erfassungsspeicher von 24 Mpts ermöglicht dieses Modell die präzise Analyse von Analogsignalen. Es bietet standardmäßig RS232-, I2C- und SPI-Bus-Dekodierung sowie Frame-Aufzeichnung und erweiterte Triggerfunktionen.

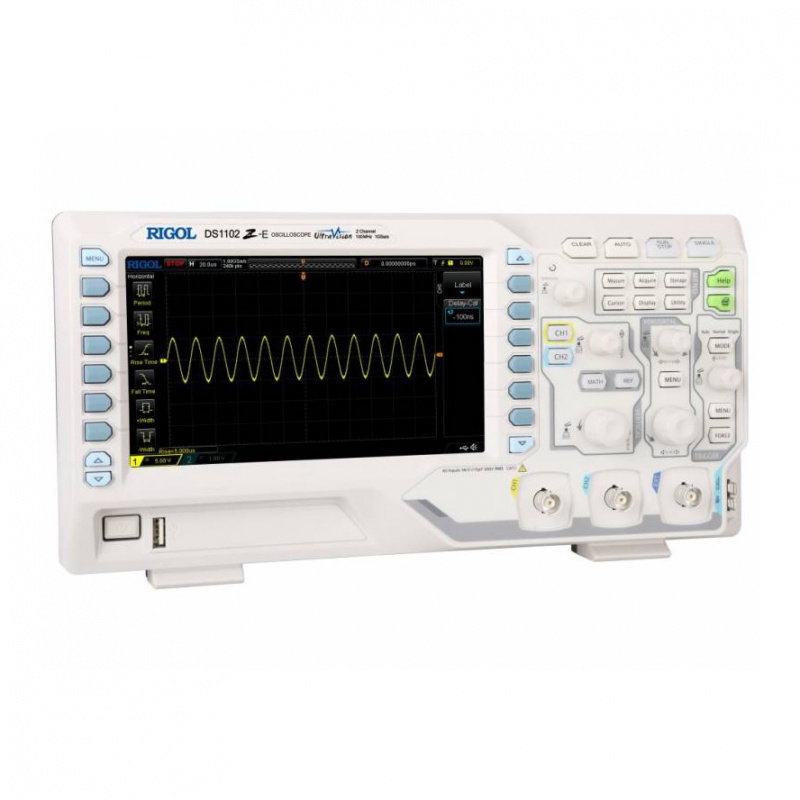

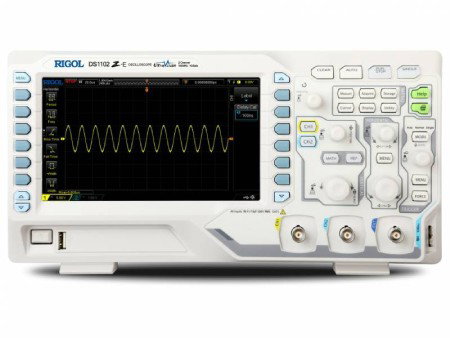

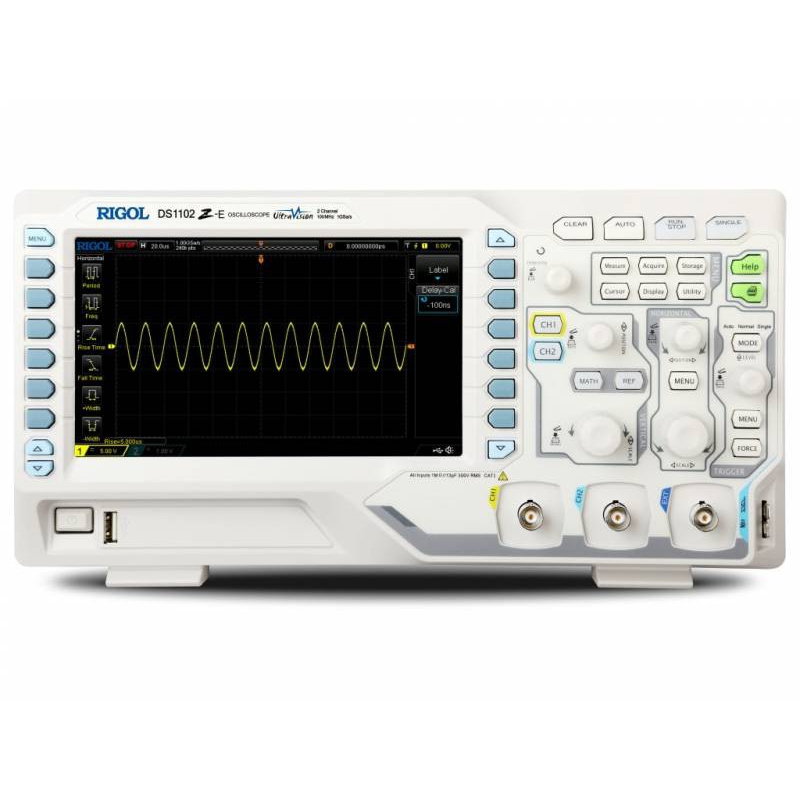

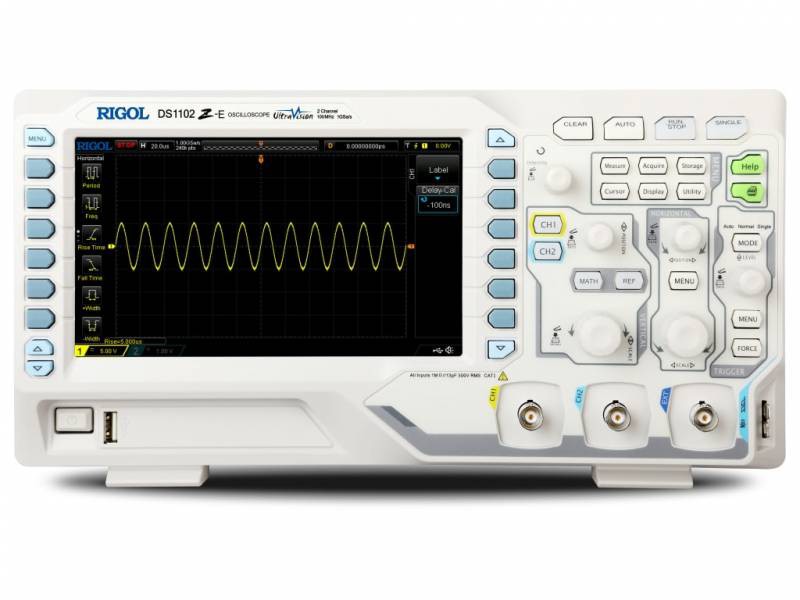

Rigol DS1102Z-E 100 MHz 2-Kanal-Oszilloskop.
Das Oszilloskop ist mit 2 Kanälen ausgestattet, die mit Abtastraten von bis zu 1 GSa/s arbeiten.
Die wichtigsten Merkmale des DS1102Z-E Oszilloskops
- 100 MHz Bandbreite, 2 analoge Kanäle: bietet einen großen Messbereich für eine Vielzahl von Anwendungen
- Echtzeit-Abtastung von 1 GSa/s: präzise Analyse von Hochgeschwindigkeitssignalen
- Tiefer Erfassungsspeicher von 24 Mpts: Aufzeichnung großer Datenmengen ohne Detailverlust
- Hohe Aktualisierungsrate von bis zu 30.000 Wellenformen/s: erleichtert die Erkennung seltener Störungen
- Erweiterte Bustriggerung und -dekodierung: Unterstützung von RS232, UART, I2C, SPI als Standard
- 7'' TFT LCD WVGA Display (800 x 480 px): klare Datendarstellung mit fluoreszierender Hintergrundbeleuchtung
- Vollständige Auswahl an Schnittstellen: LAN (LXI), USB Host und Gerät, AUX
- Alle Software-Optionen sind sofort aktiv: kein Erwerb einer Lizenz erforderlich

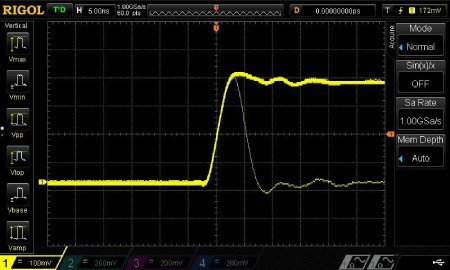

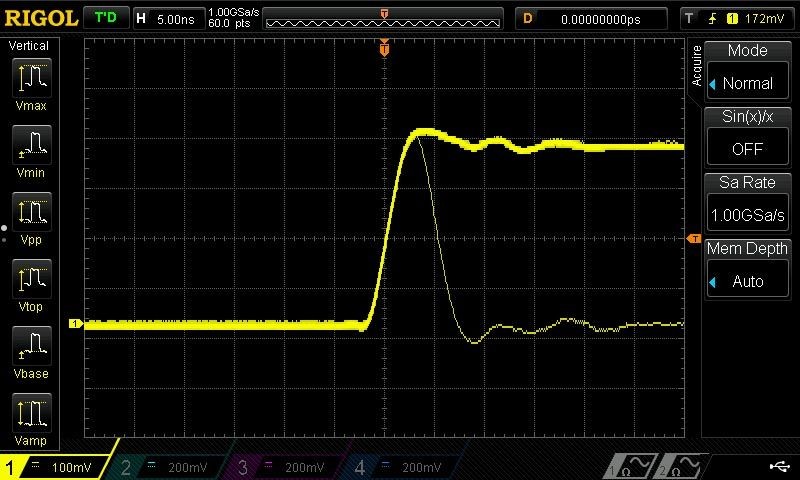

30000 WFMS/s Wellenform-Refresh-Rate
Die hohe Aktualisierungsrate der Signalform ermöglicht die schnelle Erkennung seltener und kurzlebiger Signalstörungen. Dadurch wird sichergestellt, dass jede Anomalie aufgezeichnet wird und leicht zu analysieren ist.
Mit einer Aktualisierungsrate von 30.000 WFMS/s lassen sich gelegentlich auftretende anormale Signale leicht erfassen.
Speichertiefe 24 m als Standard auf dem Gerät.

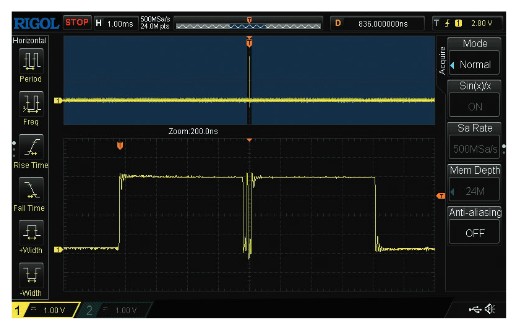

Speichertiefe 24 Mpts - tiefer Erfassungsspeicher
Mit dem Erfassungsspeicher von 24 Mpts können Sie Signale über lange Zeiträume hinweg erfassen, ohne dass Details verloren gehen. Sie können sowohl allgemeine Trends als auch geringfügige Signaländerungen analysieren und dabei eine hohe Abtastrate über längere Zeiträume beibehalten.
Hardware-Wellenformaufzeichnung und -Wiedergabefunktion
Die Aufzeichnungsfunktion des Geräts mit bis zu 60000 Einzelbildern ermöglicht die Analyse von Signalveränderungen im Zeitverlauf und die einfache Lokalisierung von Fehlern. Dies ist ein unverzichtbares Werkzeug bei der Analyse von digitalen und analogen Schaltungen.

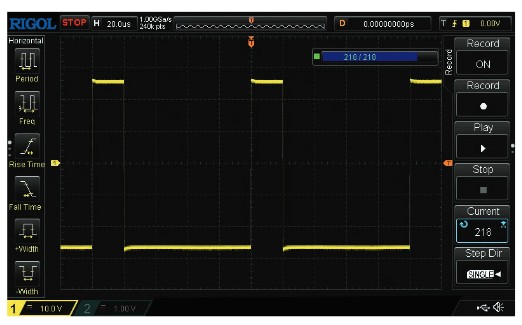

Hardware-Wellenformaufzeichnung und -Wiedergabefunktion.
Unterstützt RS232 / UART, I2C, SPI-Bus.

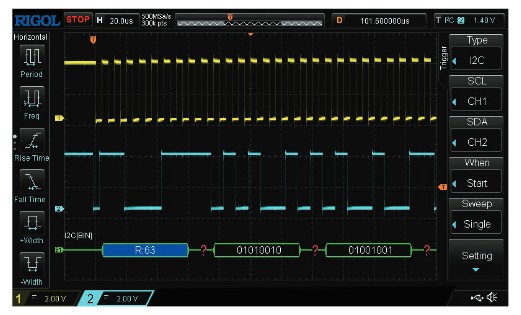

Serielle Bustriggerung und -dekodierung
Das DS1102Z-E unterstützt die Dekodierung von RS232-, UART-, I2C- und SPI-Bussen. Dies ermöglicht die einfache Überwachung und Analyse der Kommunikation in komplexen eingebetteten Systemen.

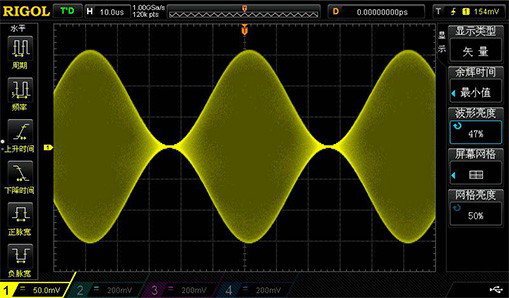

Digitale Fluoreszenzanzeige
Der Einsatz der UltraVision-Intensitätsanzeigetechnologie ermöglicht die Wiedergabe von Graustufen, wodurch ein ähnlicher Effekt wie bei klassischen analogen Oszilloskopen entsteht. Dies ermöglicht eine bessere Visualisierung von Änderungen der Signaldynamik.

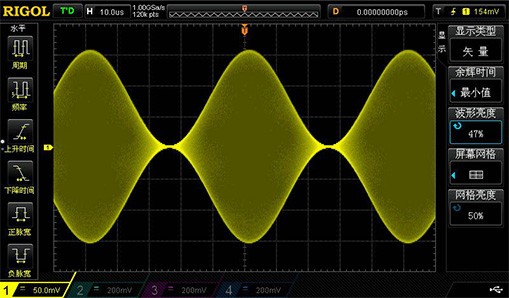

Mehrstufige Grauskala, die einen ähnlichen Effekt wie bei einer Fluoreszenzanzeige erzeugt.
Digitales Oszilloskop für den Betrieb im 100-MHz-Band.
Technische Daten des Rigol DS1102Z-E Oszilloskops
- Analoge Bandbreite: 100 MHz
- Anzahl der Kanäle: 2
- Abtastfrequenz: 1 GSa/s
- Erfassungsspeicher: 24 Mpts
- Bildrate: bis zu 30000 wfms/s
- Bildaufzeichnung: bis zu 60000 Bilder
- Anzeige: 7'' WVGA 800 x 480 px
- Schnittstellen: USB Host & Gerät, LAN (LXI), AUX
- Abmessungen: 313,1 x 160,8 x 122,4 mm
- Gewicht: 3,2 ± 0,2 kg
Inhalt des Kits
- Rigol DS1102Z-E Oszilloskop
- 2 passive Tastköpfe PVP2350 (350 MHz)
- Netzkabel
- USB-Kabel CB-USBA-USBBFF-150
- Kurzanleitung
