Produktbeschreibung: FNIRSI 1014D – 2-Kanal-Digitaloszilloskop 100 MHz 1 GSa/s mit DDS-Generator
Das FNIRSI 1014D ist ein 2-in-1- Digitaloszilloskop mit Speicherfunktion , das die Funktionen eines 2-Kanal-Oszilloskops mit einem DDS-Signalgenerator kombiniert. Das Gerät bietet eine analoge Bandbreite von 100 MHz x 2 , eine Echtzeit-Abtastrate von 1 GSa/s und ein 7-Zoll-Farb -TFT-LCD mit einer Auflösung von 800 x 480 Pixeln . Damit eignet es sich ideal für Messungen, Diagnosen und Signalanalysen in der Elektronik, im Service, in der Automatisierung und für DIY-Projekte. Das Oszilloskop unterstützt die Triggermodi Auto, Normal und Einzeltrigger , AC/DC-Kopplung und Cursor-Messungen , die die Messung von Spitze-Spitze-Werten und Frequenzen ohne manuelle Neuberechnung ermöglichen. Mit dem integrierten DDS-Generator lassen sich 14 Standardsignaltypen und ein benutzerdefiniertes Signal erzeugen. Das Gerät unterstützt außerdem die Aufzeichnung von Signalverläufen, den Bildexport über USB, die AUTO-Funktion, den Roll-Modus, die FFT-Ansicht und die Darstellung von Lissajous-Diagrammen .

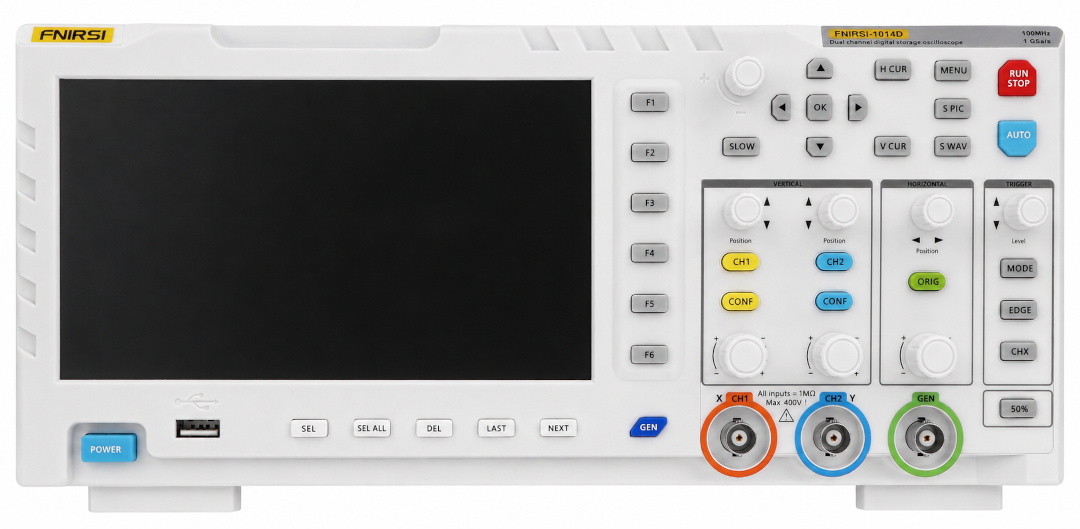

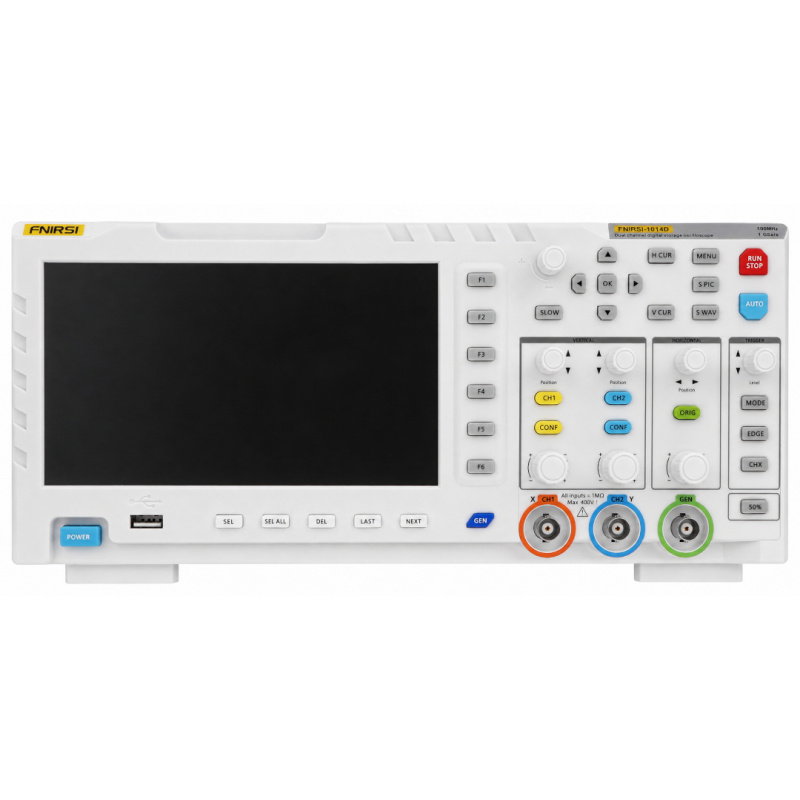

FNIRSI 1014D - 2-Kanal-Digitaloszilloskop 100 MHz 1 GSa/s mit DDS-Generator.
Das FNIRSI 1014D ist ein 2-in-1-Digitaloszilloskop, das die Funktion eines 2-Kanal-Oszilloskops und eines DDS-Signalgenerators vereint.
Besondere Merkmale
- 2-in-1-Gerät: Digitales Oszilloskop und DDS-Signalgenerator in einem Gehäuse
- Zwei Messkanäle: die Möglichkeit, zwei Signale gleichzeitig zu beobachten und zu vergleichen
- 100 MHz x 2 Bandbreite: geeignet für die Diagnose von elektronischen, digitalen und analogen Systemen
- 1 GSa/s Abtastung: Schnelle Signalaufzeichnung bei gleichzeitiger Erhaltung der Wellenformdetails
- Großer 7-Zoll-Bildschirm: 800 x 480 Pixel TFT-Farb-LCD-Display für einfache Wellenformanalyse
- DDS-Generator: Unterstützt 14 Standardsignale und ein benutzerdefiniertes Signal
- Triggermodi: Auto, Normal und Einzeln für periodische und nicht-periodische Signale
- Cursormessung: Schnelles Ablesen von Spannungs- und Frequenzwerten ohne manuelle Neuberechnung
- Speicherung von Wellenformen und Screenshots: Speichert bis zu 1000 Bilder und 1000 Wellenformen
- USB-Export: Übertragen Sie Ihre gespeicherten Daten bequem auf Ihren Computer.
- Analysefunktionen: Unterstützung für FFT und Lissajous-Diagramme zum Vergleich von Signalamplitude, Frequenz und Phase
- Hochspannungsschutz: Misst bis zu 40 V mit einer 1-fachen Messspitze und bis zu 400 V mit einer 10-fachen Messspitze
Eingebauter DDS-Signalgenerator

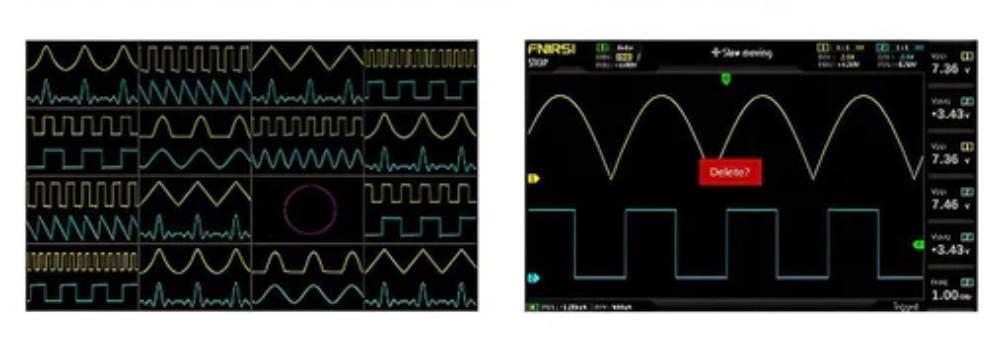

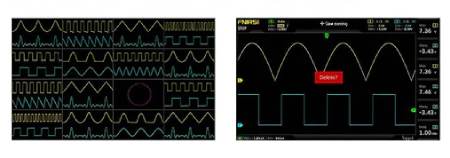

Der FNIRSI 1014D verfügt über einen integrierten DDS-Funktionsgenerator, mit dem Sie Testsignale ohne zusätzliche Geräte erzeugen können. Der Generator unterstützt 14 Standard-2,5-Vpp-Signalarten, darunter Sinus-, Rechteck-, Dreieck-, Sägezahn- und weitere Testsignalformen. Die Frequenz der Sinuswelle kann bis zu 10 MHz, die der anderen Signale bis zu 2 MHz betragen.
Das Oszilloskop unterstützt die Triggermodi Auto, Normal und Single, AC/DC-Kopplung und Cursor-Messungen.
Das Gerät unterstützt außerdem Wellenformaufzeichnung, Bildexport über USB, AUTO-Funktion, Rollmodus, FFT-Ansicht und Lissajous-Plot-Darstellung.Komfortable Wellenformanalyse auf einem großen Bildschirm

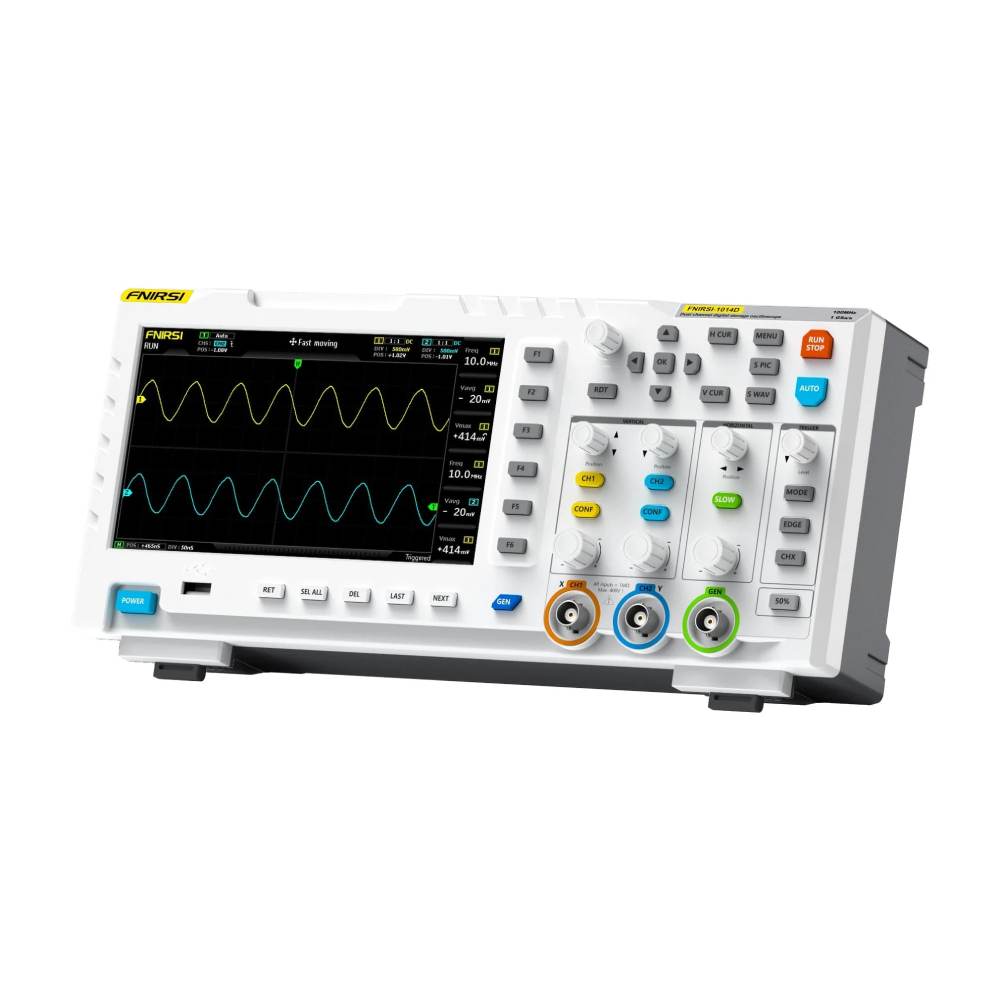

Das große 7-Zoll-TFT-LCD-Display mit einer Auflösung von 800 x 480 Pixeln bietet eine klare Darstellung von Signalen, Einstellungen und Messparametern. Die AUTO-Funktion ermöglicht schnelle Messeinstellungen und ist besonders hilfreich bei der Arbeit mit neuen oder unbekannten Signalen. Die Cursor-Messung erleichtert die Amplituden- und Frequenzanalyse, insbesondere wenn die automatische Messung durch Rauschen oder ungewöhnliche Signalformen beeinträchtigt wird.
Signal-Speicher-, Export- und Vergleichsfunktionen

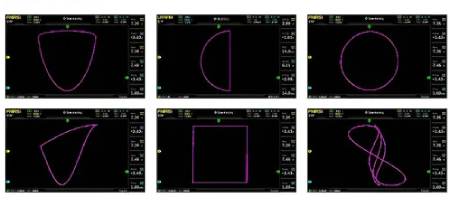

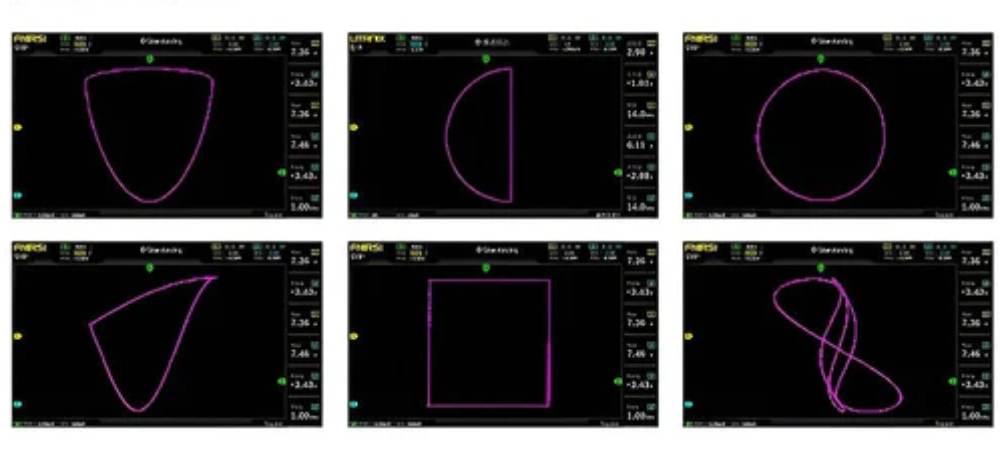

Das Oszilloskop ermöglicht das Speichern von Screenshots und Signalverläufen, was die Dokumentation und spätere Analyse von Messungen vereinfacht. Über USB können gespeicherte Bilder auf einen Computer übertragen und in Berichten, Servicedokumentationen oder Schulungsmaterialien verwendet werden. Die Lissajous-Funktion erlaubt den Vergleich zweier Signale hinsichtlich Amplitude, Frequenz und Phasenverschiebung, während die FFT-Ansicht die Beurteilung der Frequenzkomponenten des gemessenen Signals unterstützt.
Die Frequenz einer Sinuswelle kann bis zu 10 MHz erreichen, die anderer Signale bis zu 2 MHz.
Das Oszilloskop ermöglicht das Speichern von Screenshots und Wellenformen, was die Dokumentation von Messungen und deren spätere Analyse erleichtert.

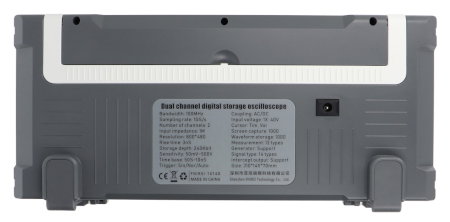

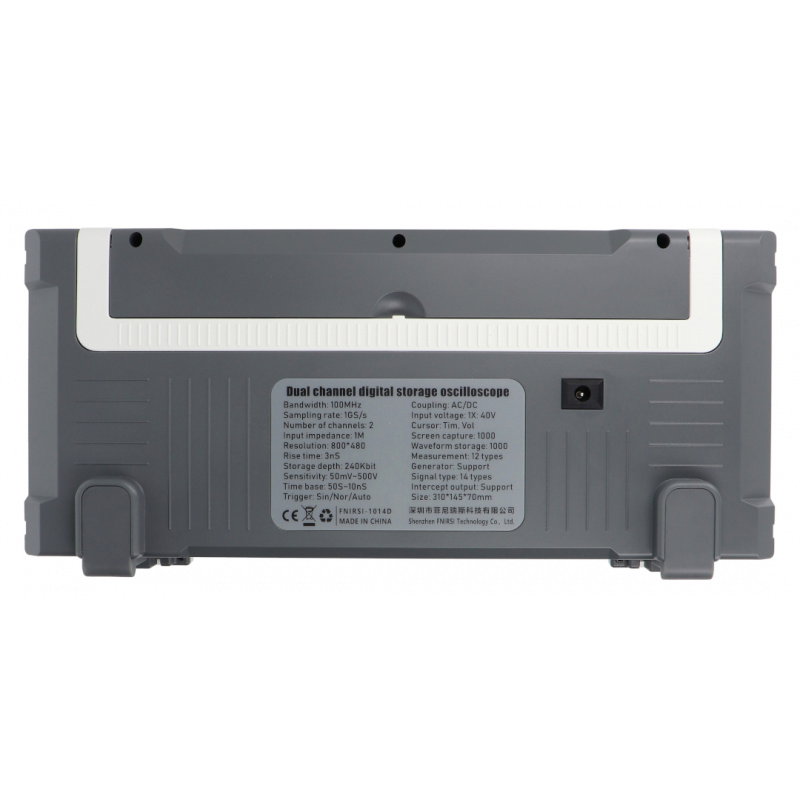

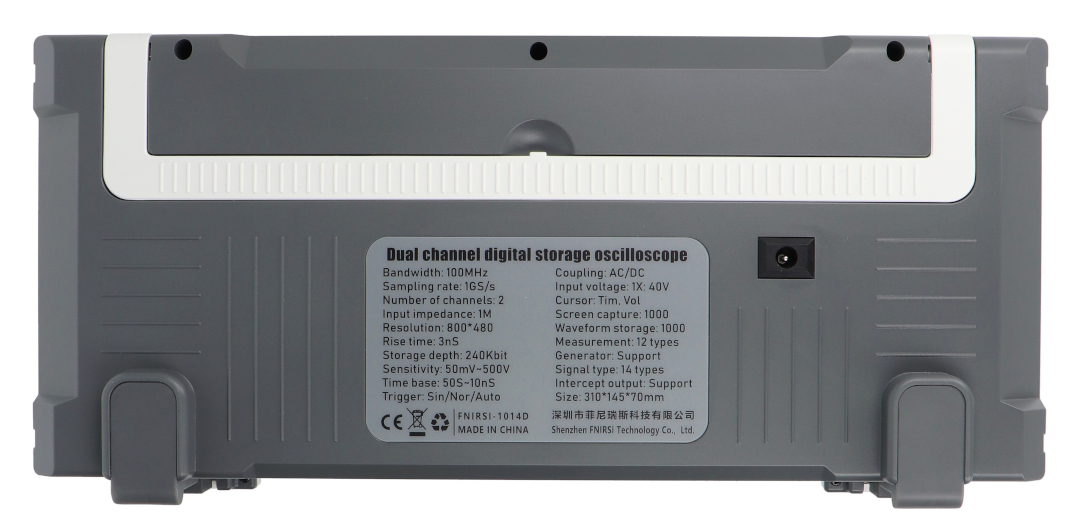

Technische Spezifikationen
- Anzahl der Oszilloskopkanäle: 2
- Anzahl der Generatorkanäle: 1
- Analoge Bandbreite: 100 MHz x 2
- Abtastrate: 1 GSa/s
- Display: LCD TFT, 7"
- Bildschirmauflösung: 800 x 480 Pixel
- Vertikale Empfindlichkeit: 50 mV/div bis 500 V/div
- Zeitbasis: 50 s/div bis 10 ns/div
- Aufnahmetiefe: 240 kbit
- Eingangswiderstand: 1 MΩ
- ADC-Präzision: 8 Bit
- Anstiegszeit: weniger als 3 ns
- Kopplung: Wechsel-/Gleichstrom
- Auslösemodi: Auto, Normal, Einzeln
- Trigger Edge: Steigend/Fallend
- Externe Triggerspannung: 0 V bis 40 V
- Maximale Messspannung mit 1X-Sonde: 40 V
- Maximale Messspannung mit 10X-Sonde: 400 V
- Spannungsgenauigkeit: ±5 %
- Frequenzgenauigkeit: ±0,01 %
- Kilometermanager: Ja
- Wellenform- und Bildspeicher: bis zu 1000 Screenshots und 1000 Wellenformen
- Export über USB: Ja
- Rollmodus: Ja
- AUTO-Funktion: Ja
- Cursormessung: Ja
- Lissajous-Figuren: ja
- FFT-Ansicht: Ja
- Anzahl der Messparameter: 12
- Anzahl der Generatorsignale: 14
- Generatorsignalamplitude: 2,5 Vpp
- Maximale Sinuswellenfrequenz: 10 MHz
- Maximale Frequenz anderer Signale: 2 MHz
- Maximale Frequenz des benutzerdefinierten Signals: 1 MHz
- Generatorfrequenzauflösung: 1 Hz
- Stromversorgung: 5 V, 2 A / 3 A / 4 A
- Gehäusematerial: ABS
- Abmessungen: 310 x 145 x 70 mm

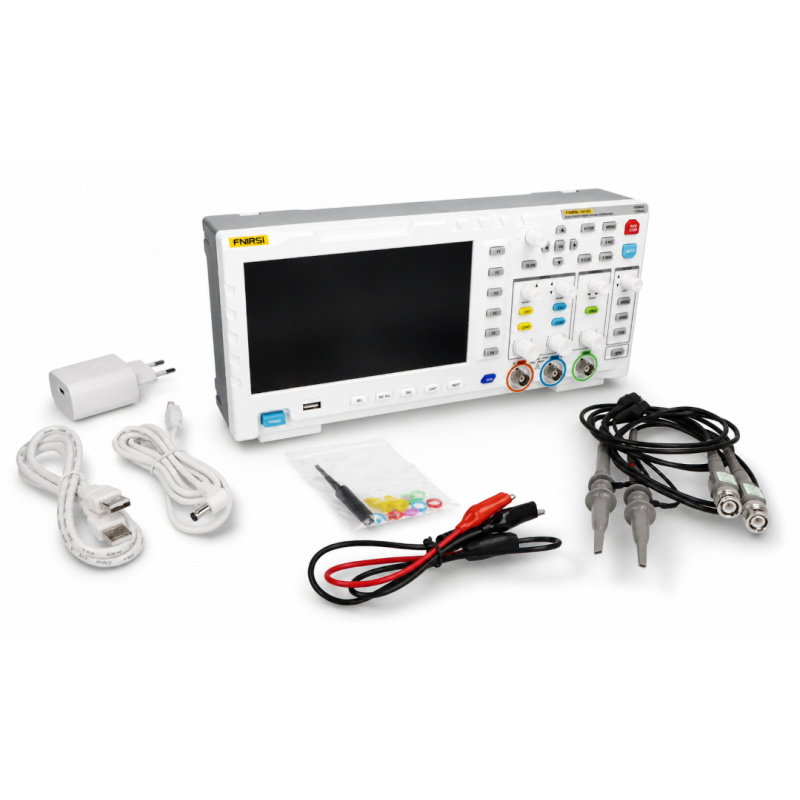

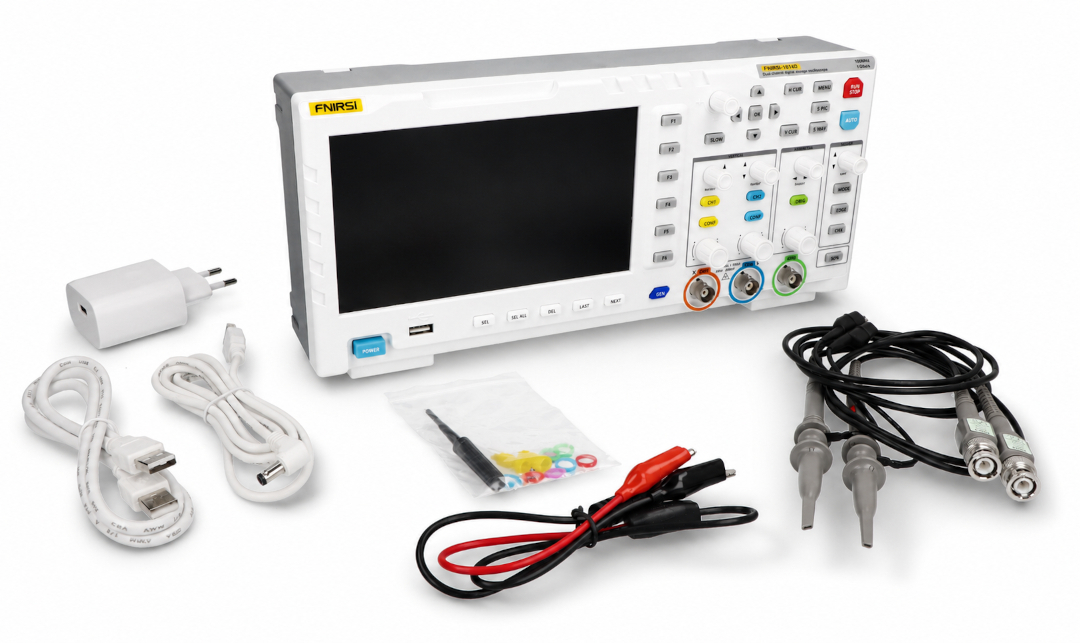

Inhalt des Sets
- FNIRSI 1014D Digitaloszilloskop
- 2x 100 MHz Tastkopf
- USB-Ladegerät
