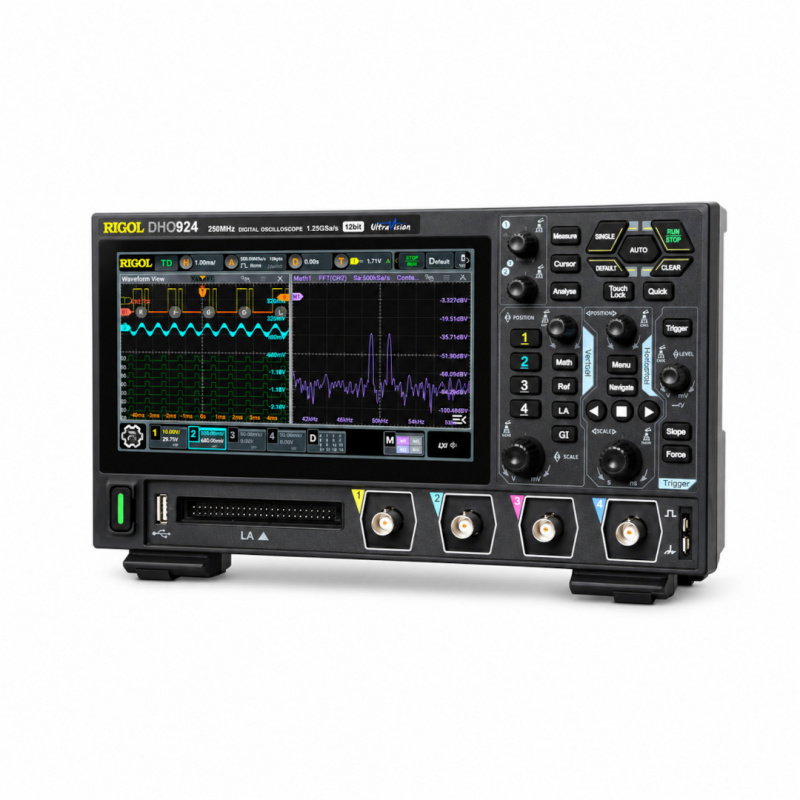

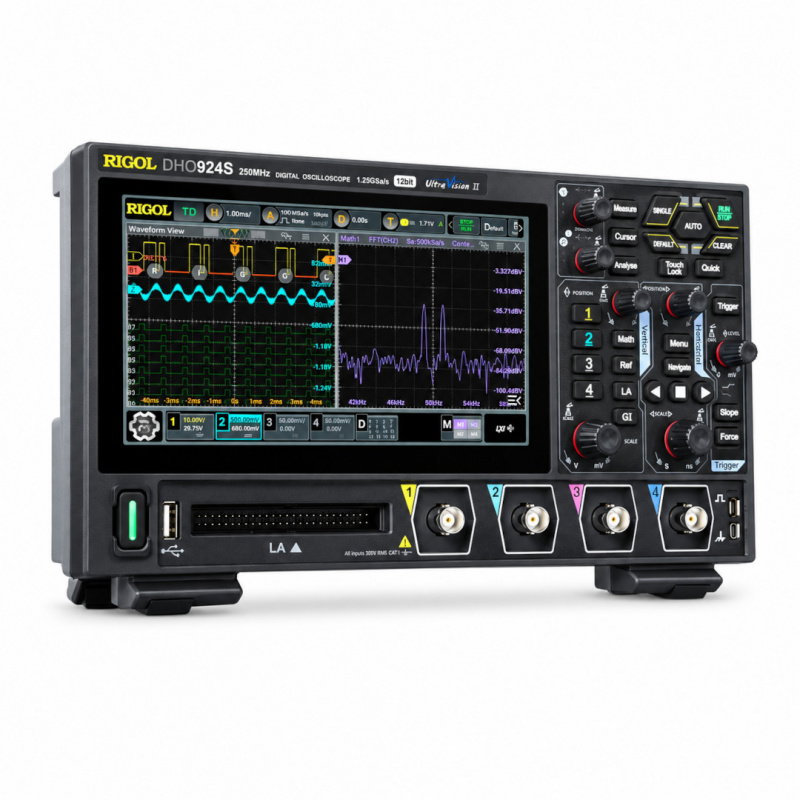

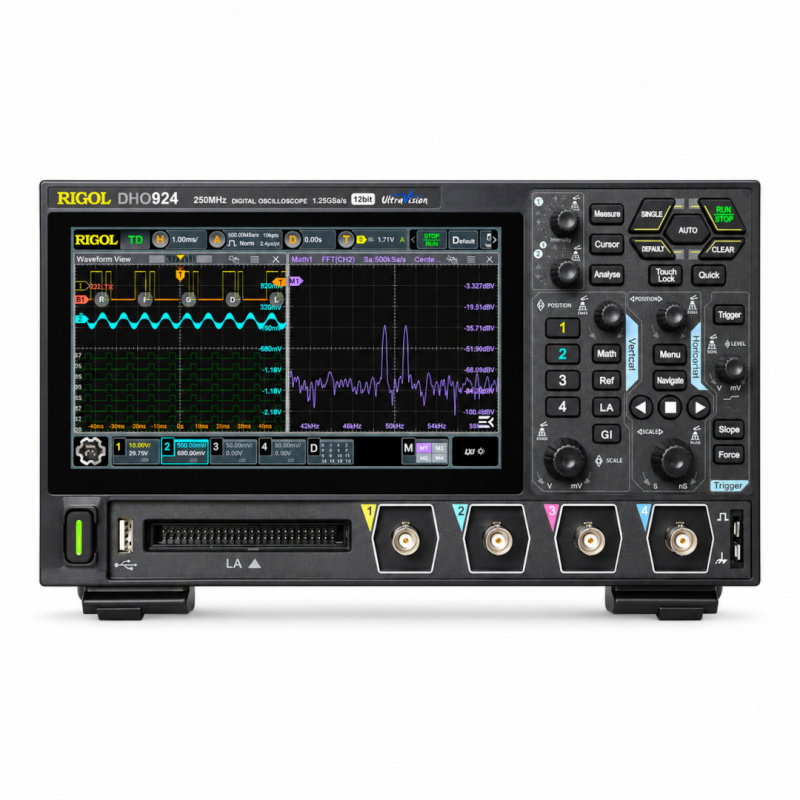

RIGOL DHO924S Digitaloszilloskop - 4 Kanäle, 250 MHz, 1,25 GSa/s, 12 Bit, AWG 25 MHz
Das Oszilloskop Rigol DHO924S aus der Serie DHO900 ist ein modernes Messgerät für Labore, Elektronikwerkstätten, F&E-Abteilungen, die technische Ausbildung und das Testen von Embedded-Systemen. Dank der vertikalen Auflösung von 12 Bit mit 4096 Quantisierungsstufen lassen sich kleine Signale und feine Änderungen von Kurvenformen besser beobachten als mit klassischen 8-Bit-Oszilloskopen.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Digitales Oszilloskop RIGOL DHO924S - 4 Kanäle, 250 MHz, 1,25 GSa/s, 12 Bit, AWG 25 MHz
Das Oszilloskop Rigol DHO924S aus der Serie DHO900 ist ein modernes Messgerät für Labore, Elektronikwerkstätten, F&E-Abteilungen, die technische Ausbildung und das Testen von Embedded-Systemen. Dank der vertikalen Auflösung von 12 Bit mit 4096 Quantisierungsstufen lassen sich kleine Signale und feine Änderungen von Kurvenformen besser beobachten als mit klassischen 8-Bit-Oszilloskopen. Eine Bandbreite von 250 MHz, 4 Analogkanäle und eine Abtastrate von bis zu 1,25 GSa/s bieten umfassende Diagnosemöglichkeiten in der täglichen Arbeit mit Elektronik.

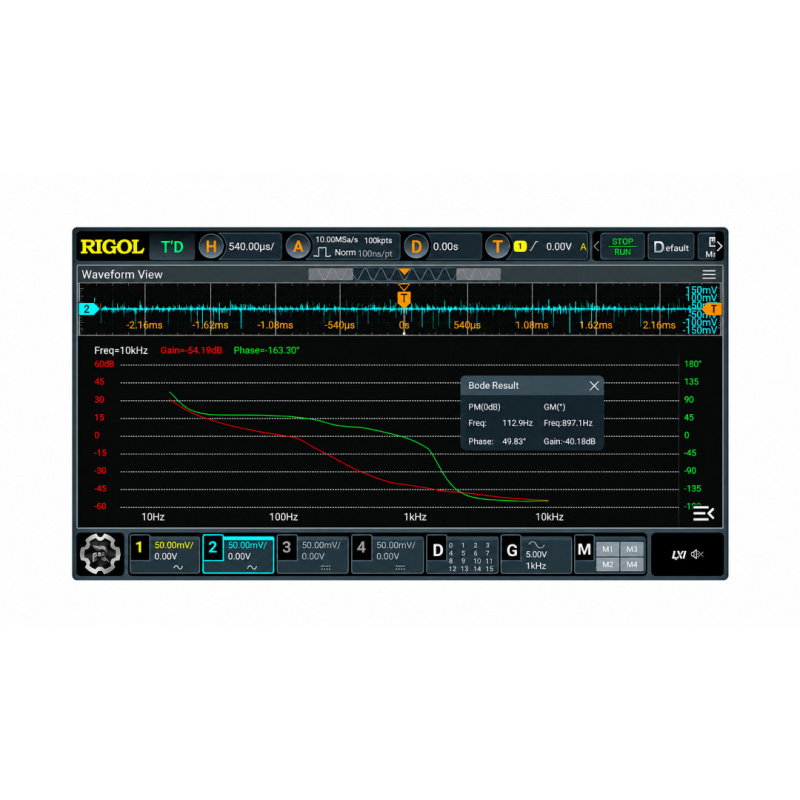

Das Modell DHO924S verfügt über einen eingebauten 1-Kanal-Funktionsgenerator AWG 25 MHz, eine Bode-Diagramm-Analyse, die Dekodierung gängiger serieller Busse sowie 16 Digitalkanäle mit der Logiksonde PLA2216. Der 7"-Touchscreen mit 1024 x 600 px, die Schnittstellen USB, LAN und HDMI sowie die Stromversorgung über USB Typ C erleichtern die Arbeit am Schreibtisch und im Außeneinsatz.
Digitales Oszilloskop RIGOL DHO924S - 4 Kanäle, 250 MHz, 1,25 GSa/s, 12 Bit, AWG 25 MHz
Oszilloskop Rigol DHO924S aus der Serie DHO900 für Labor, Service und Ausbildung
Besondere Merkmale
- Vertikale Auflösung 12 Bit: 4096 Quantisierungsstufen erleichtern die Analyse kleiner Signale und die genaue Beobachtung von Details
- Bandbreite 250 MHz: zur Analyse schneller analoger Signale in Service, Ausbildung und Entwicklung
- 4 Analogkanäle: gleichzeitige Beobachtung mehrerer Messpunkte in der untersuchten Schaltung
- Abtastrate bis 1,25 GSa/s: die hohe Abtastrate unterstützt eine genauere Erfassung der Kurvenformen
- Speicher bis 50 Mpts: die große Speichertiefe ermöglicht die Aufzeichnung längerer Signalabschnitte mit hoher Detailgenauigkeit
- Generator AWG 25 MHz: der eingebaute 1-Kanal-Signalgenerator erleichtert das Testen von Schaltungen ohne zusätzliche Geräte
- Busdekodierung: Unterstützung von RS232/UART, I2C, SPI, CAN und LIN beschleunigt die Analyse digitaler Kommunikation
- 16 Digitalkanäle: Analyse digitaler Signale mit der separat erhältlichen Logiksonde PLA2216
- Schnelle Erfassung: bis zu 1 000 000 wfms/s im UltraAcquire-Modus
- 7"-Touchscreen: kapazitiver Bildschirm mit 1024 x 600 px für komfortable Bedienung und gut lesbare Darstellung
- Kommunikationsschnittstellen: USB Device, USB Host, LAN und HDMI serienmäßig
- Stromversorgung über USB Typ C: Betrieb mit einem kompatiblen Netzteil oder einer Powerbank möglich
Einsatz in der Praxis
Das RIGOL DHO924S eignet sich für die Diagnose elektronischer Schaltungen, die Analyse analoger und digitaler Signale, den Geräteservice, die Entwicklung von Embedded-Systemen und das Testen von Kommunikationssystemen. Dank Busdekodierung und Logiksonde eignet sich das Gerät für die Analyse von Mikrocontrollern, Kommunikationsschnittstellen, Steuerungen und Automatisierungssystemen.
Das Oszilloskop ist auch eine gute Wahl für Schulwerkstätten, Hochschullabore und F&E-Abteilungen. Der eingebaute AWG-Generator, die Bode-Analyse, das Histogramm, die Kurvensuche und erweiterte Triggerfunktionen machen ein kompaktes Gerät für viele Messaufgaben nutzbar.
DHO924S mit eingebautem AWG 25 MHz, Bode-Analyse, Busdekodierung und 16 Digitalkanälen mit PLA2216
7"-Touchscreen mit 1024 x 600 px, USB, LAN, HDMI und Stromversorgung über USB Typ C
Technische Daten
- Modell: DHO924S
- Serie: DHO900
- Gerätetyp: digitales Oszilloskop
- Vertikale Auflösung: 12 Bit
- Anzahl Analogkanäle: 4
- Analoge Bandbreite: 250 MHz
- Maximale Abtastrate: 1,25 GSa/s für einen Kanal
- Abtastrate für zwei Kanäle: 625 MSa/s
- Abtastrate für alle Kanäle: 312,5 MSa/s
- Maximale Speichertiefe: 50 Mpts für einen Kanal
- Speicher für zwei Kanäle: 25 Mpts
- Speicher für alle Kanäle: 10 Mpts
- AWG-Generator: 1 Kanal, 25 MHz
- Digitalkanäle: 16, erfordern die Logiksonde PLA2216
- Vertikaler Empfindlichkeitsbereich: 200 µV/div bis 10 V/div
- Maximale Erfassungsrate: 1 000 000 wfms/s im UltraAcquire-Modus
- Erfassungsrate im Vektormodus: 30 000 wfms/s
- Display: kapazitiver 7"-Touchscreen
- Bildschirmauflösung: 1024 x 600 px
- Intensitätsabstufung: 256 Stufen
- Busdekodierung: RS232/UART, I2C, SPI, CAN, LIN
- Zusatzfunktionen: Bode-Diagramm-Analyse, Histogramm, Digitalsignalanalyse, Kurvensuche und Navigation
- Schnittstellen: USB Device, USB Host, LAN, HDMI
- Stromversorgung: USB-Typ-C-Anschluss
- Abmessungen: 265,35 x 161,75 x 77,38 mm
- Gewicht: 1,78 kg
Lieferumfang
- Oszilloskop RIGOL DHO924S - 1 Stk.
- Netzteil - 1 Stk.
- Erdungskabel mit Bananenstecker - 1 Stk.
- Passive Tastköpfe PVP2350 350 MHz - 4 Stk.
Nützliche Links
| Name | Wert |
|---|---|
| Anzahl der Kanäle | 4 |
| Oszilloskop - Typ | Digital |
| Oszilloskop - Abtastung | 1,25 GSa/s |
| Breite | 34,5 cm |
| Höhe | 14,5 cm |
| Tiefe | 25,5 cm |
| Gewicht | 2,942 kg |
