Produktbeschreibung: Rigol DHO914S 125 MHz Oszilloskop, 4 Kanäle + AWG 25 MHz
Das Rigol DHO914S ist ein fortschrittliches Digitaloszilloskop der nächsten Generation, das hohe Leistung mit einem kompakten Design vereint. Ausgestattet mit 4 analogen Kanälen und Unterstützung für 16 digitale Kanäle ermöglicht es umfassende Signalanalysen in modernen elektronischen Systemen. Seine 12-Bit -Auflösung liefert ein deutlich präziseres Signalbild als herkömmliche 8-Bit-Oszilloskope. Das Gerät bietet eine schnelle Wellenformerfassung mit bis zu 1.000.000 Wfms/s und fortschrittliche Analysefunktionen wie Bus-Decodierung und Bode-Diagramm-Analyse. Ein integrierter 25-MHz-AWG-Generator erweitert die Funktionalität des Geräts. Ein 7-Zoll-Touchscreen und ein polnischsprachiges Menü gewährleisten eine intuitive Bedienung, während die Möglichkeit, eine Powerbank über USB Typ-C mit Strom zu versorgen, den Einsatz des Oszilloskops in jeder Umgebung ermöglicht.

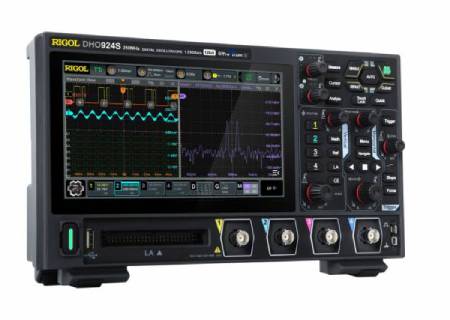

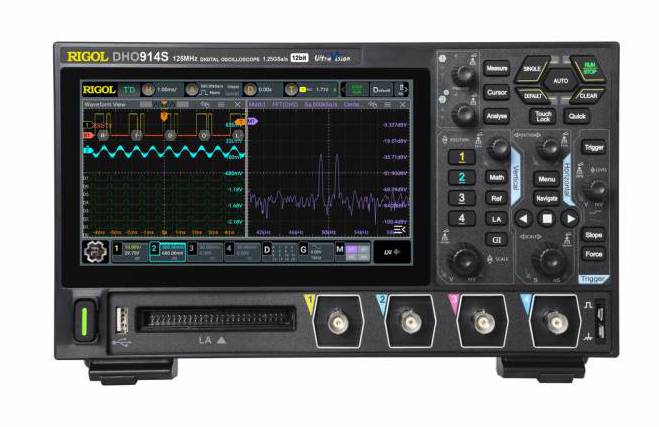

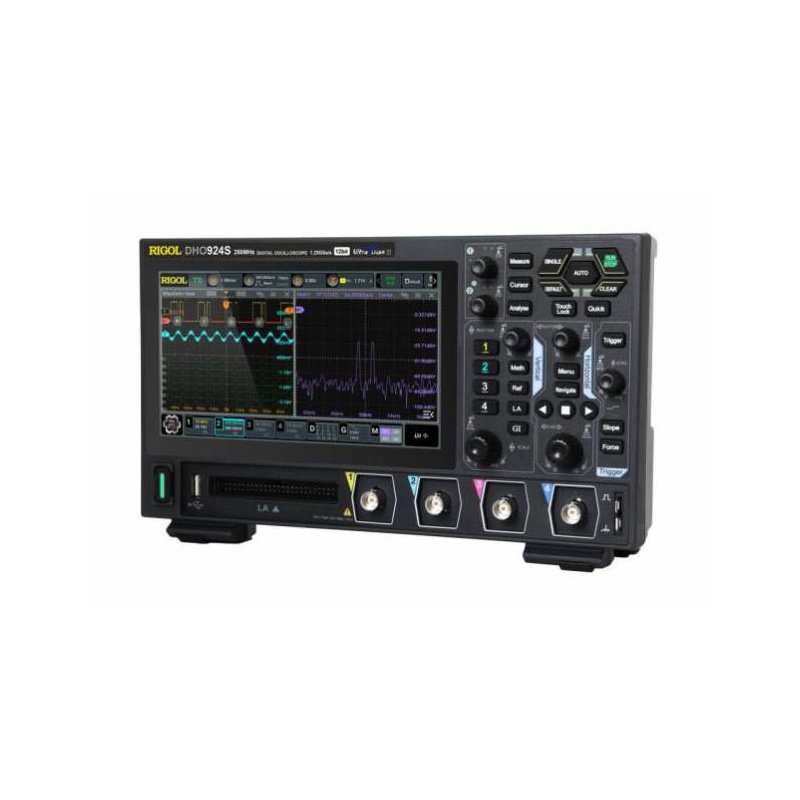

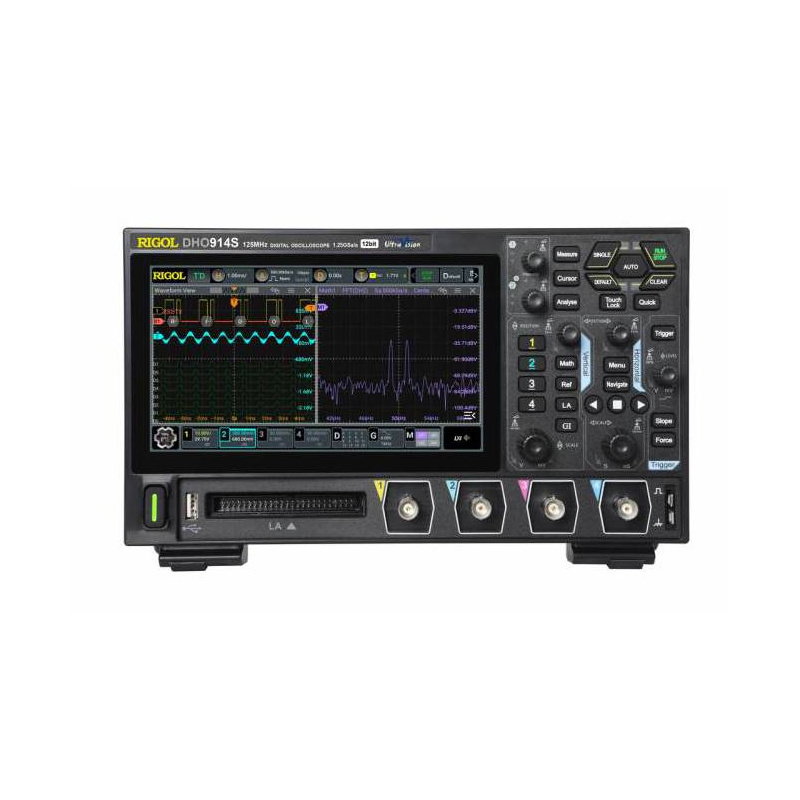

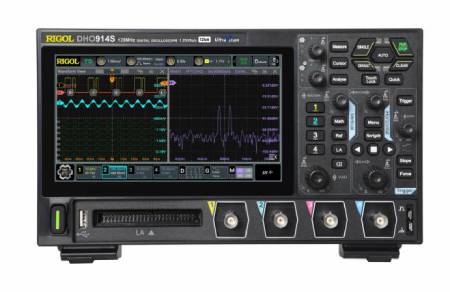

Rigol DHO914S 125 MHz Oszilloskop 4 Kanäle + AWG 25 MHz.
Das Oszilloskop DHO914S verfügt über 4 analoge Kanäle, 16 digitale Kanäle (MSO) und einen integrierten AWG-Funktionsgenerator.
Hauptmerkmale des Oszilloskops
- 125-MHz-Band : Präzise Analyse von Hochfrequenzsignalen
- 12-Bit-Auflösung : 4096 Quantisierungsstufen gewährleisten eine präzise Signalwiedergabe
- 4 analoge Kanäle : gleichzeitige Analyse mehrerer Signale
- Abtastrate 1,25 GSa/s : hohe Messgenauigkeit
- 50 Mpts Speicher : Analyse langer Wellenformen
- AWG 25 MHz : eingebauter Wellenformgenerator
- 16 digitale Kanäle : Logiksignalanalyse
- UltraAcquire : bis zu 1.000.000 WFMS/s
- 7-Zoll-Bildschirm : Touchscreen, intuitive Bedienung
- Bus-Dekodierung : I2C, SPI, UART, CAN, LIN
- Mobilität und Komfort : Dank USB-C-Anschluss und kompaktem Design spart es Platz auf Ihrem Schreibtisch.

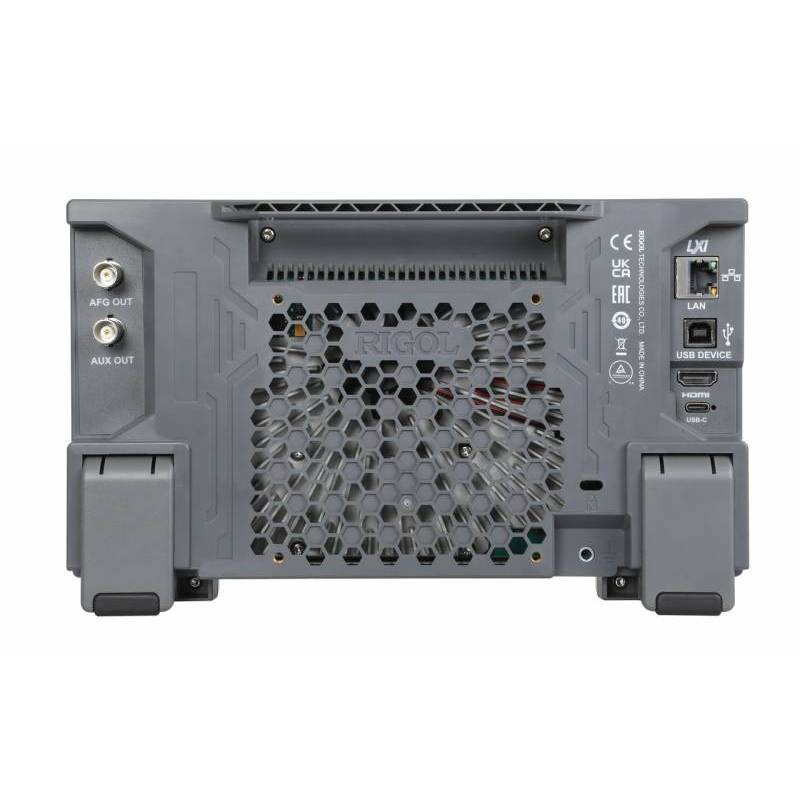

- Umfangreiche Kommunikationsmöglichkeiten : Standardmäßige USB-Geräte- und Host-Anschlüsse, LAN- und HDMI-Ausgang
Fortschrittliche Signalanalyse und hohe 12-Bit-Auflösung
Das Oszilloskop Rigol DHO914S verfügt über eine 12-Bit-Signalverarbeitung , die eine deutlich höhere Messgenauigkeit ermöglicht. Dies erlaubt die präzise Analyse selbst kleinster Signale und eine effektive Rauschunterdrückung. So lassen sich komplexe Signalverläufe hochpräzise analysieren. Dank hoher Erfassungsgeschwindigkeit und großem Speicher können seltene Ereignisse und lange Signalverläufe verlustfrei aufgezeichnet werden – ein entscheidender Vorteil für Forschung und Diagnose.
Eingebaute AWG-Generator- und Analysefunktionen
Der integrierte 25-MHz-AWG- Signalgenerator ermöglicht die Erzeugung von Testsignalen ohne zusätzliche Hardware. Er eignet sich ideal zum Testen analoger und digitaler Systeme. Darüber hinaus bietet das Oszilloskop Funktionen wie Bode-Diagramm-Analyse, Histogramme und Bus-Decodierung . Dadurch wird es zu einem vielseitigen Messinstrument.

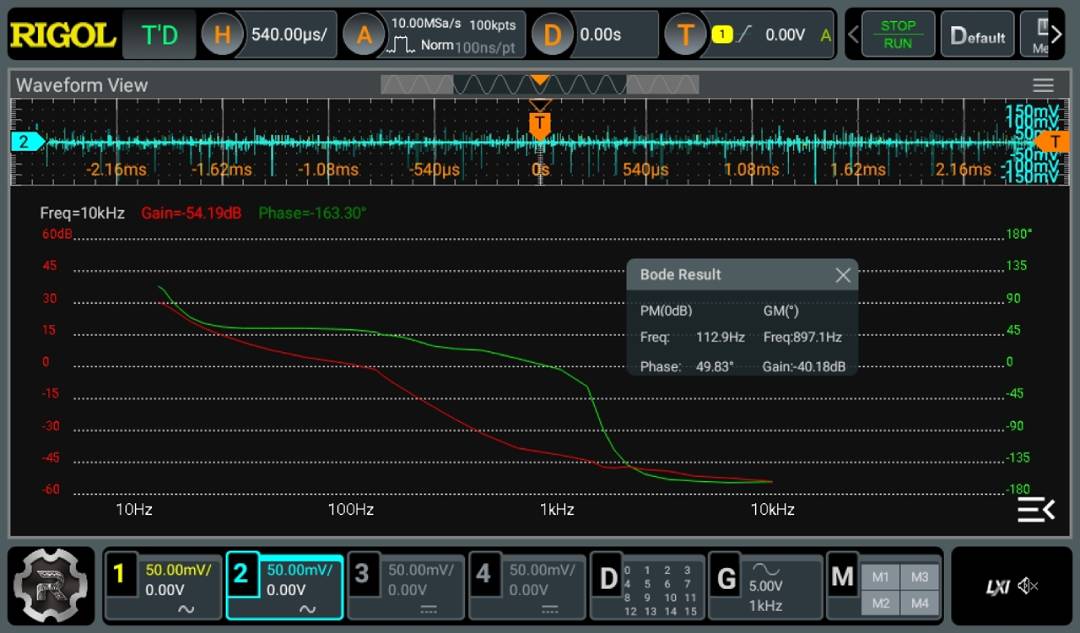

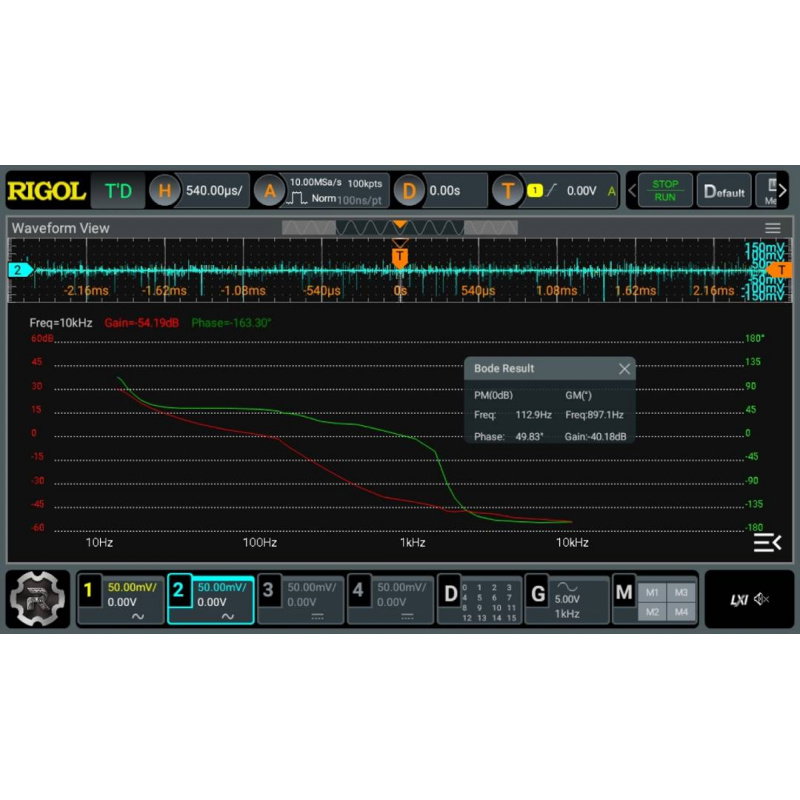

Der DHO914S ist mit einer fortschrittlichen Bode-Diagramm-Analysefunktion ausgestattet, die bei der Entwicklung und Prüfung der Stabilität von Schaltnetzteilen und Audiosystemen von entscheidender Bedeutung ist.

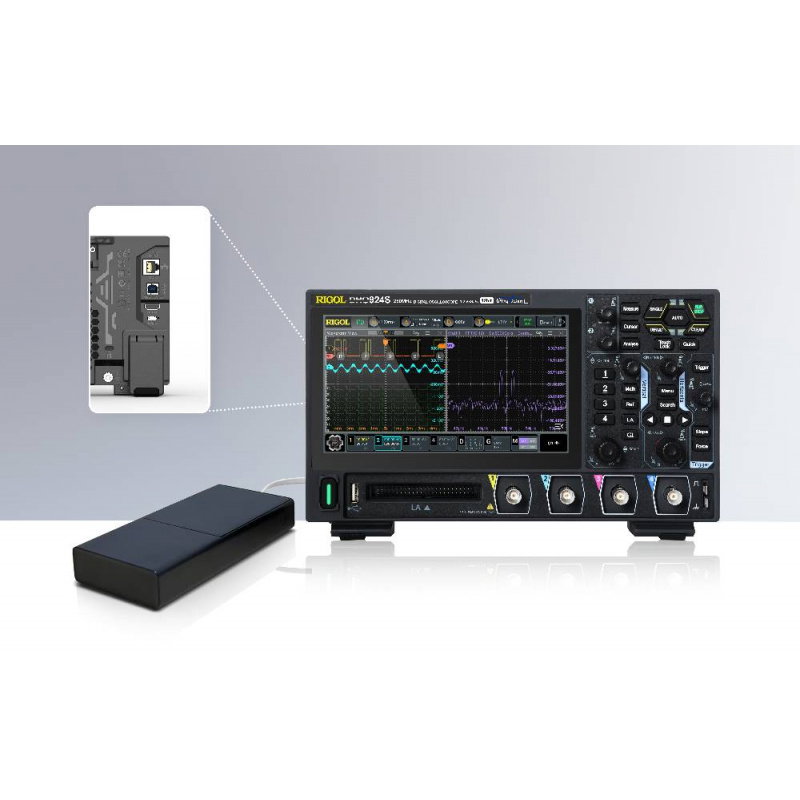

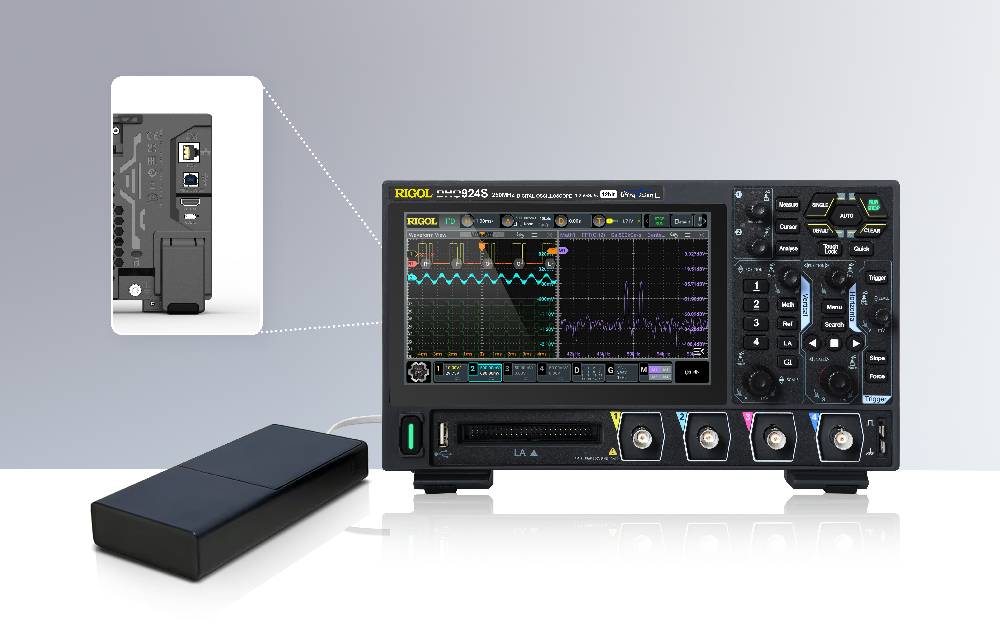

Stromversorgung über USB-C-Anschluss und kompaktes Design zur Platzersparnis auf Ihrem Schreibtisch.
Technische Spezifikationen des Rigol DHO914S Oszilloskops
- Frequenzgang: 125 MHz
- Kanäle: 4 analoge + 16 digitale
- Abtastrate: 1,25 GSa/s
- Speicher: von 10 Mpts (alle Kanäle) bis 50 Mpts (ein Kanal)
- Auflösung: 12 Bit
- Bildwiederholfrequenz: bis zu 1.000.000 WFMS/s
- Messbereich: 200 μV/div bis 10 V/div
- AWG: 1 Kanal, 25 MHz Bandbreite
- Display: 7 Zoll, 1024 x 600
- Schnittstellen: USB-Gerät, USB-Host, LAN, HDMI
- Abmessungen: 265,35 x 161,75 x 77,38 mm
- Gewicht: 1,78 kg
Inhalt des Sets
- Rigol DHO914S Oszilloskop
- Ladegerät
- Erdungsdraht
- PVP3150 Sonde x4
