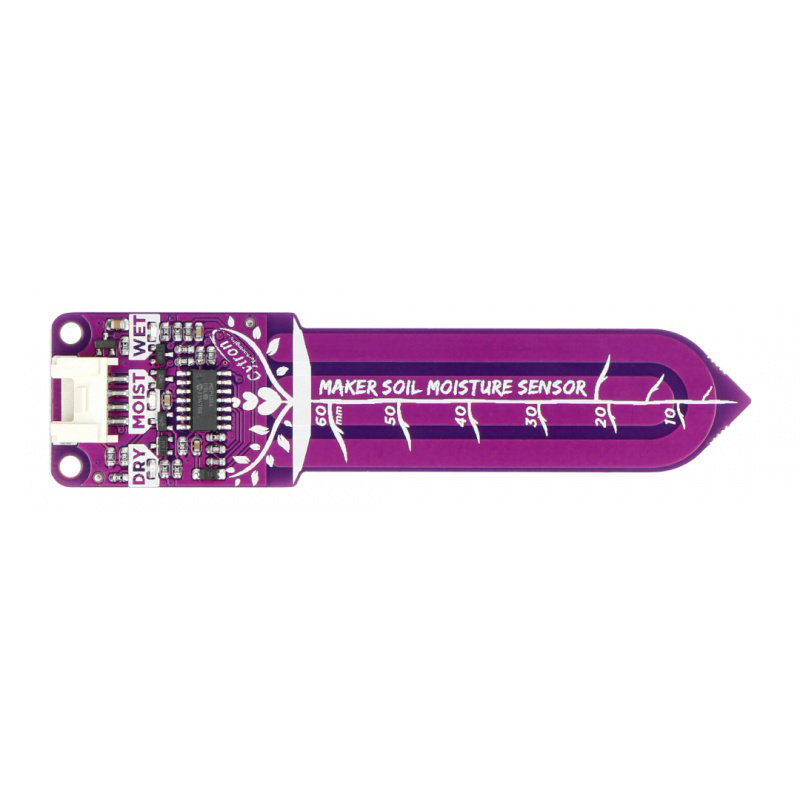

Produktbeschreibung: Cytron Maker Soil Moisture - kapazitiver Bodenfeuchtesensor
Der Cytron Maker Soil Moisture Sensor ist ein Sensor, der den Wassergehalt im Boden messen und mit verschiedenen Mikrocontrollern verbinden kann. Der Sensor hat einen analogen Ausgang in Form eines Grove -Steckers, er kann an einen Mikrocontroller mit analogem Eingang angeschlossen werden. Der Ausgang des kapazitiven Bodenfeuchtesensors ist ein Spannungssignal, je niedriger die Spannung, desto höher der Feuchtigkeitsgehalt . Die korrosionsbeständige Doppelsonde kann bis zu einer Tiefe von 60 mm in den Boden getrieben werden. Die Sensorplatine verfügt auch über LED-Dioden, die über den Feuchtigkeitsgrad informieren: trocken / wässern / nass, wodurch sie als eigenständiges Gerät ohne Mikrocontroller arbeiten kann, es reicht aus, eine Stromversorgung von 2,5 V bis 7 V zu liefern. Der Ausgang Die Spannung liegt zwischen 1 V und 5,2 V. Darüber hinaus verfügt der Sensor über eine Energiesparfunktion, das Anlegen des HIGH-Signals an den DIS-Pin schaltet den Sensor aus. Der Cytron Bodenfeuchtesensor kann erfolgreich in intelligenten Bewässerungssystemprojekten eingesetzt werden.

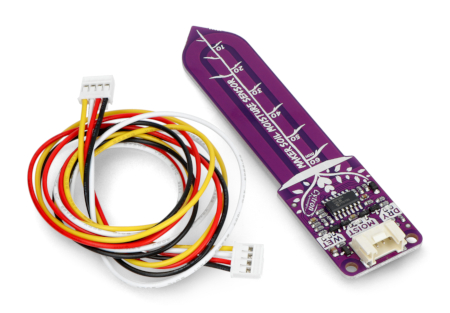

Bodenfeuchtesensor mit Grove-Kabel.

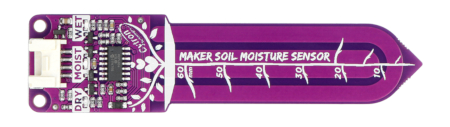

Leitungen des Bodenfeuchtesensors.Leitungen des Bodenfeuchtesensors

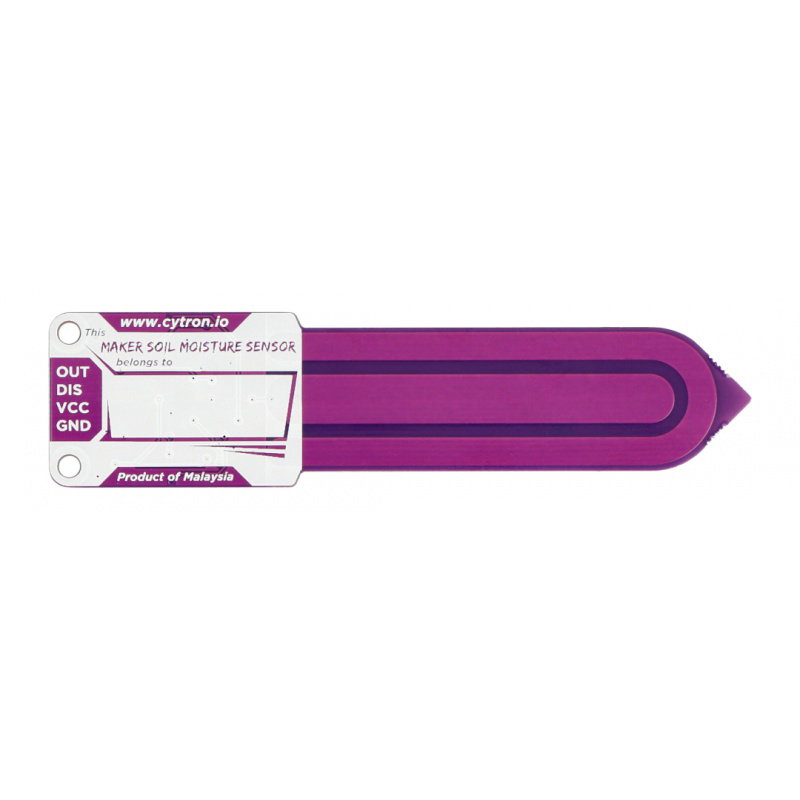

Der kapazitive Bodenfeuchtesensor ist mit einem vierpoligen Grove-Stecker mit Analogausgang und Abschaltpin ausgestattet. Doppelseitige, kapazitive, korrosionsbeständige Sonde ermöglicht die Messung der Bodenfeuchte bis zu einer Tiefe von 60 mm. Der Ausgang ist ein Spannungssignal, je höher die Luftfeuchtigkeit, desto niedriger die Ausgangsspannung des Sensors.
- GND - die Masse des Systems
- VCC - Versorgungsspannung von 2,5 V bis 7 V
- DIS - Pin, der die Sensorstromversorgung ausschaltet, nachdem er den High-Zustand gegeben hat
- OUT - analoges Ausgangssignal, höhere Spannung = niedrigere Feuchtigkeit
Anwendungsbeispiele für Bodenfeuchtesensoren
- Messung der Bodenfeuchte
- Automatische Pflanzenbewässerungssysteme
- Intelligente Gärten / IoT
Spezifikation des Bodenfeuchtesensors von Cytron Maker
- Versorgungsspannung: 2,5 V bis 7 V
- Ausgangsspannung: 1 V bis 5,2 V
- Aufwachspannung DIS-Pin: min. 0,8 V
- LED-Bezeichnungen, Versorgungsspannung 3,3 V:
- blau (nass): 1,4 V bis 1,8 V
- grün (FEUCHT): 1,8 V bis 2,1 V
- rot (trocken): von 2,1 bis 2,3 Volt
- LED-Bezeichnungen, 5 V Versorgungsspannung:
- blau (nass): 2,3 V bis 2,7 V
- grün (FEUCHT): von 2,7 V bis 3,1 V
- rot (trocken): 3,1 V bis 3,6 V
- Pad-Verbrauch:
- VCC 3,3 V: 5,4 mA bis 5,6 mA
- VCC 5 V: 3,6 mA bis 3,7 mA
- Stromaufnahme (nach dem Ausschalten):
- VCC 3,3 V: 80 μA bis 140 μA
- VCC 5 V: 140 μA bis 180 μA
- Stecker: Grove
- Maximale Tiefe: 60 mm
- Doppelseitige kapazitive Sonde, korrosionsbeständig
- Abmessungen: 100 x 25 mm

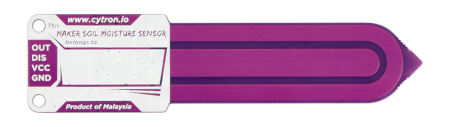

Cytron Maker Bodenfeuchtesensor.
