Produktbeschreibung: ISO1640 - bidirektionaler I2C-Isolator mit isolierter Stromversorgung ohne Stecker - 5 V / 3.3 V, 200 mA - Pololu 5392
Pololu 's I2C-Isolator mit galvanischer Signaltrennung und isolierter Stromversorgung, basierend auf dem TI ISO1640-Chip, ermöglicht bidirektionale I2C-Kommunikation zwischen zwei Geräten mit Clock-Stretching-Unterstützung. Das Modul bietet eine isolierte und geregelte Spannungsversorgung von 5 V (Standard) oder 3,3 V, die über den VSEL-Pin ausgewählt werden kann. Keine Steckverbinder - die Verbindungen werden über Löcher im Abstand von 2,54 mm hergestellt, die mit Goldpin-Steckverbindern und Kontaktplatten kompatibel sind. Die Isolierung schützt die Geräte vor abnormalen Spannungen und Störungen.

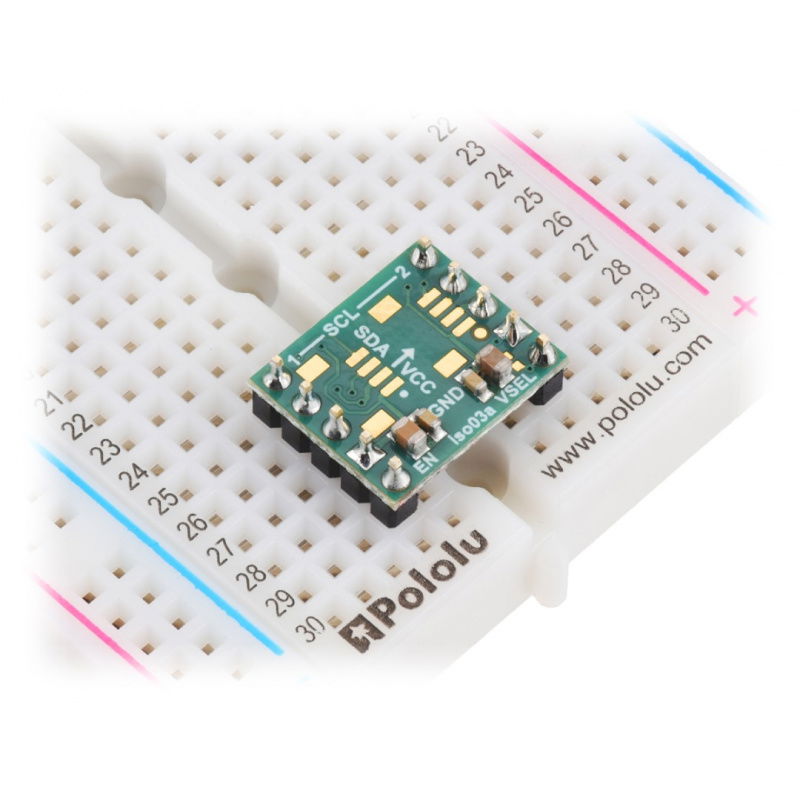

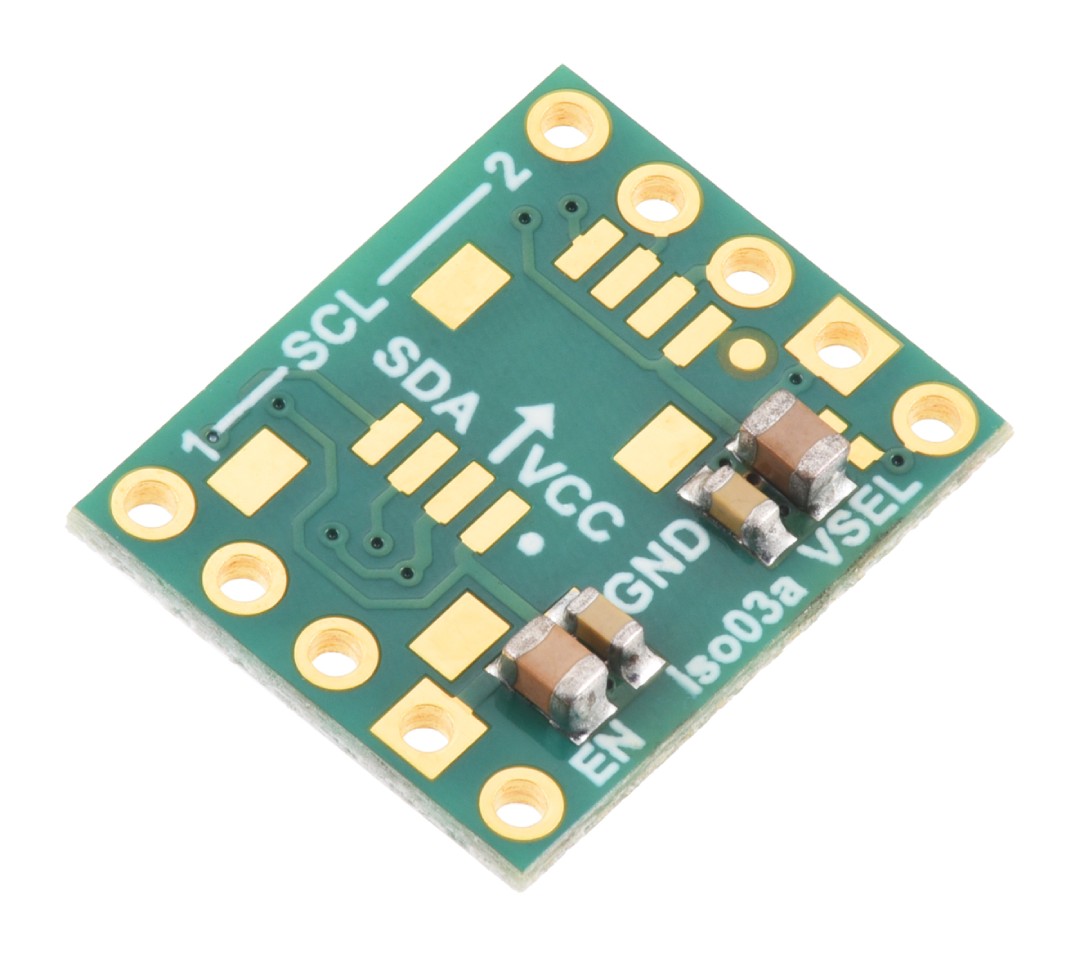

ISO1640 - bidirektionaler I2C-Isolator mit isolierter Spannungsversorgung ohne Steckverbinder - 5 V / 3,3 V, 200 mA - Pololu 5392.
Das Modul ermöglicht eine bidirektionale I2C-Kommunikation.
Hauptmerkmale des Isolators
- Galvanische Signaltrennung: sichere Trennung der SDA- und SCL-Leitungen zwischen den Geräten
- Bidirektionale I2C-Kommunikation: Unterstützung von SDA- und SCL-Signalen mit Clock-Stretching-Funktion
- Einstellbare Ausgangsspannung: Standard 5 V, wählbar 3,3 V über VSEL-Pin
- Separate Stromversorgung: stabile Ausgangsspannung bis zu 200 mA bei 5 V oder 75 mA bei 3,3 V
- Großer Eingangsspannungsbereich: 3 V bis 5,5 V
- Temperatur- und Kurzschlussschutz: schützt das Modul vor Beschädigung

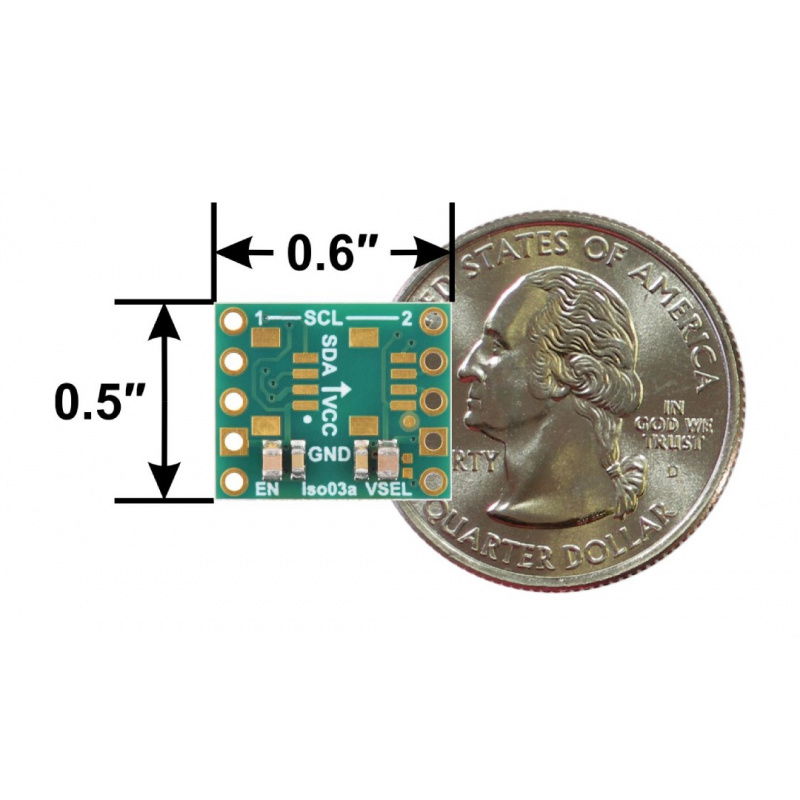

- Kompakte Abmessungen: 12,7 x 15,24 x 2,8 mm, Gewicht 0,5 g

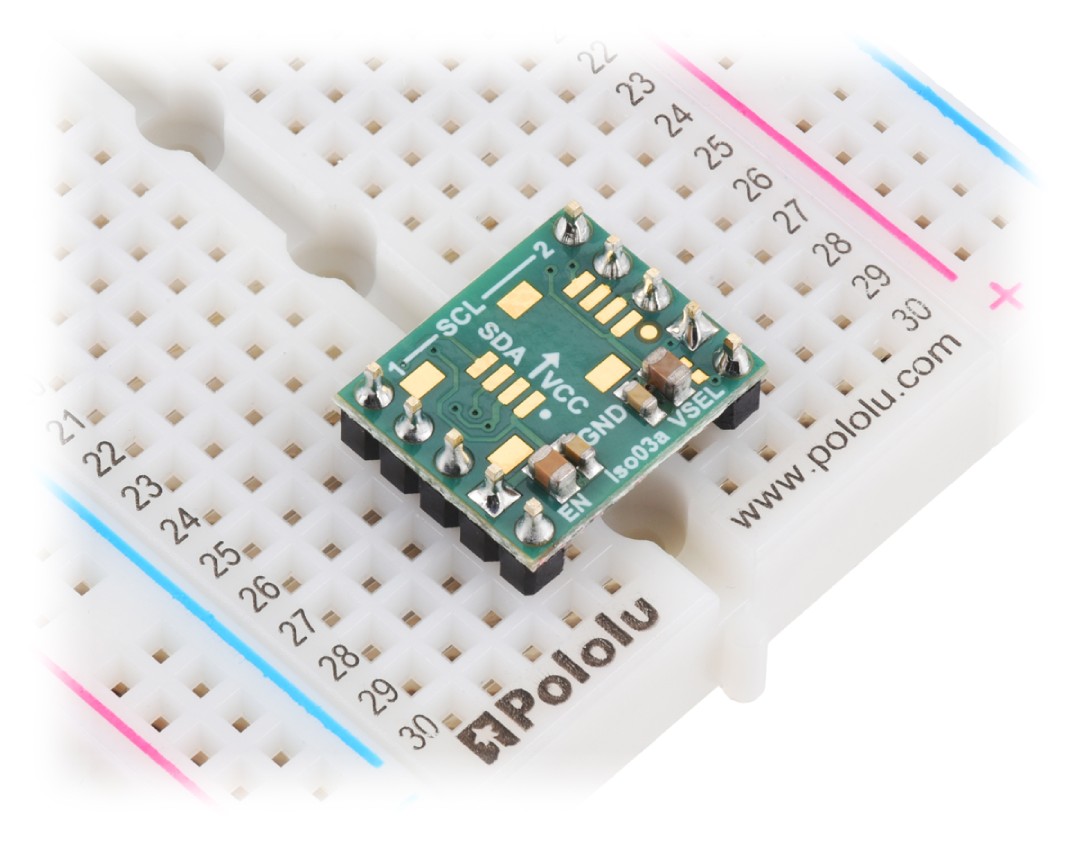

- Anschlüsse über Lötlöcher: kompatibel mit Goldstiftsteckern und Schützplatinen
Pinbelegung des Moduls
Das Modul verfügt über zwei getrennte Stromversorgungsschaltungen: Eingang(VCCIN, GND1) und Ausgang(VCCOUT, GND2), die galvanisch getrennt sind. Der VSEL-Pin ermöglicht die Auswahl der Ausgangsspannung (standardmäßig 5 V oder 3,3 V bei Anschluss an GND2). Die Eingänge SDA1 und SCL1 sind mit dem I2C-Bus des ersten Geräts verbunden, während SDA2 und SCL2 mit dem zweiten Gerät verbunden sind. Der EN-Pin ermöglicht das Ein- und Ausschalten des Moduls, und eingebaute 10 kΩ-Pull-up-Widerstände gewährleisten die Signalstabilität.

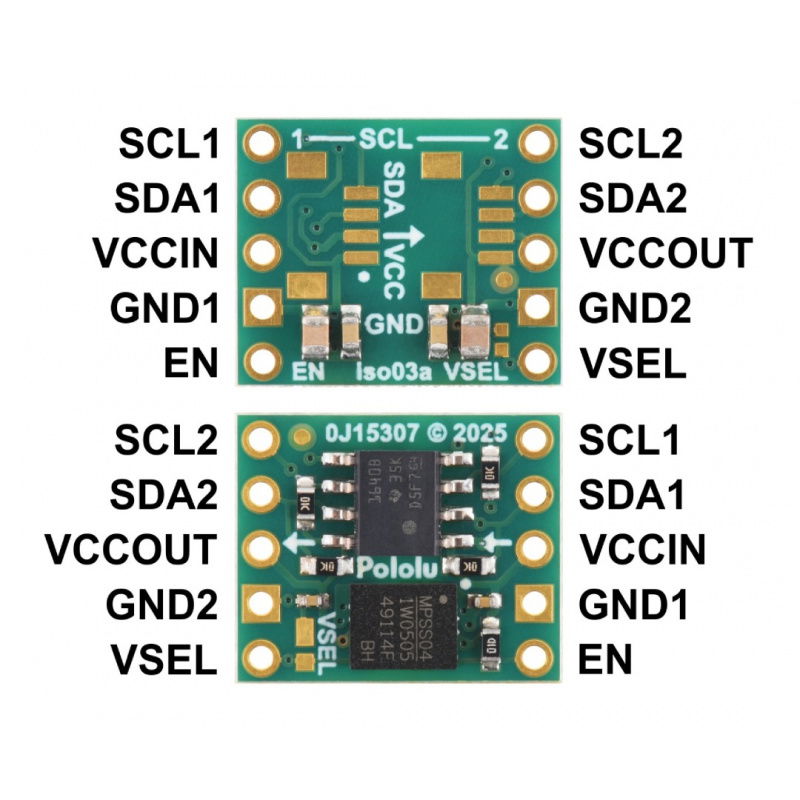

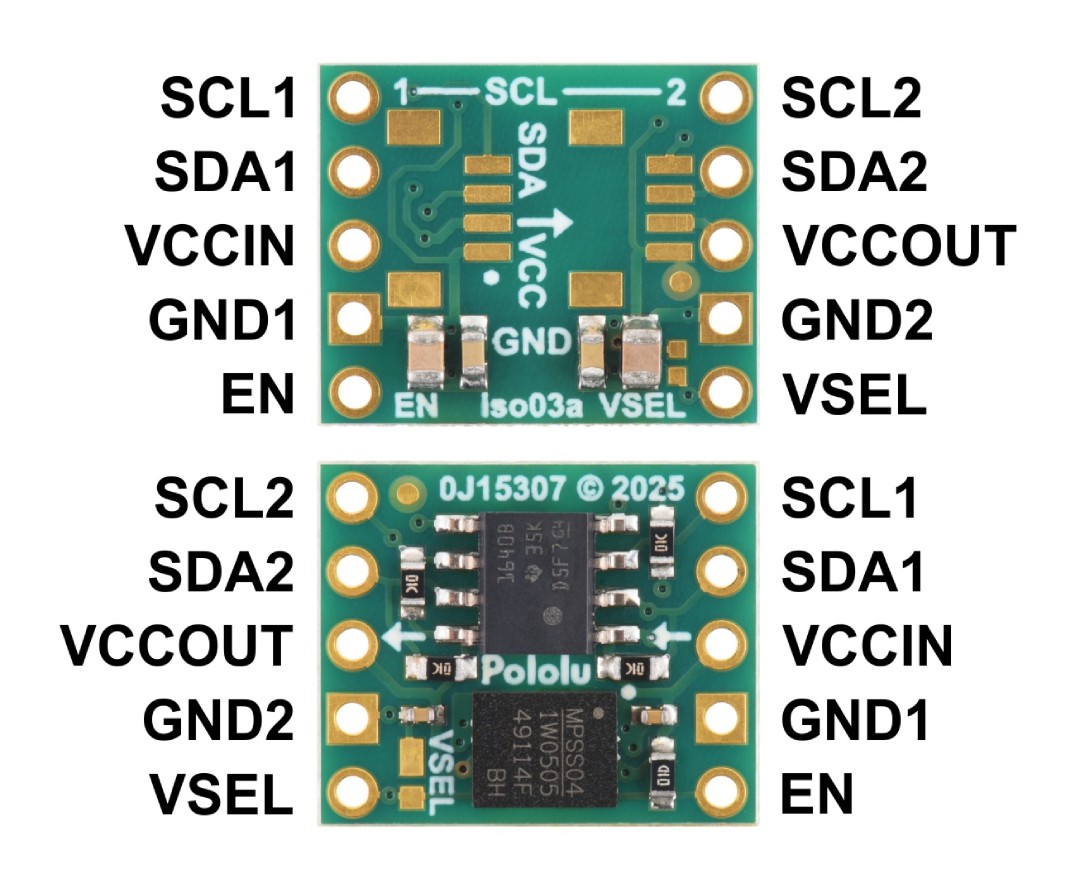

Pinbelegung des Moduls.

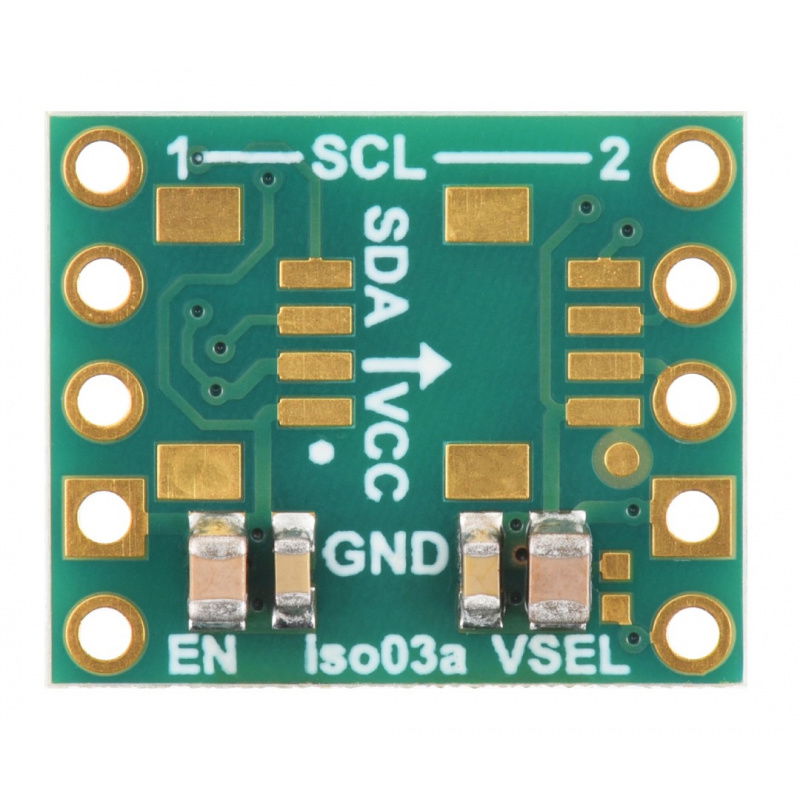

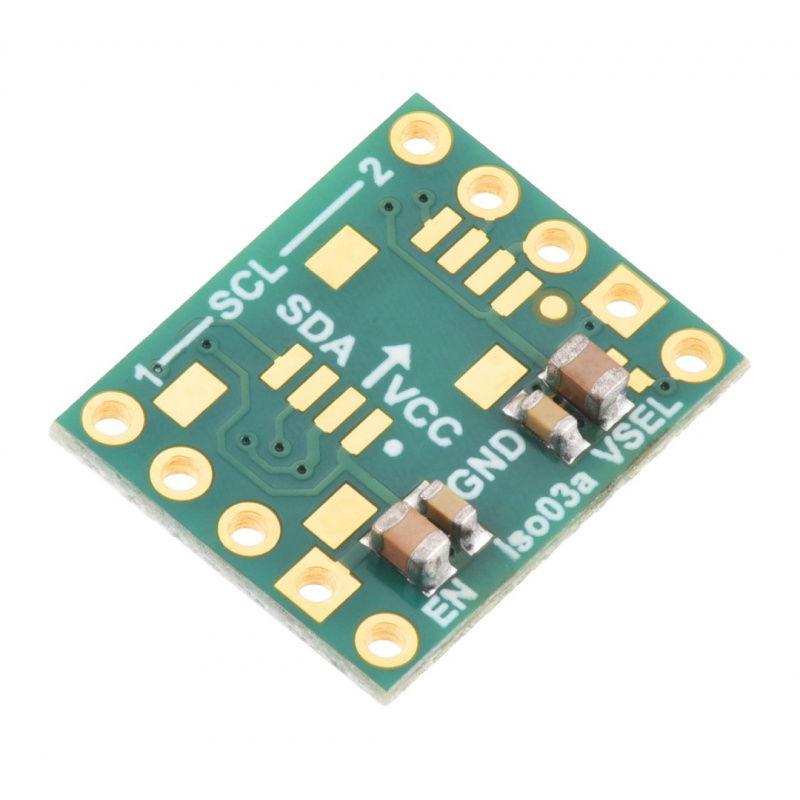

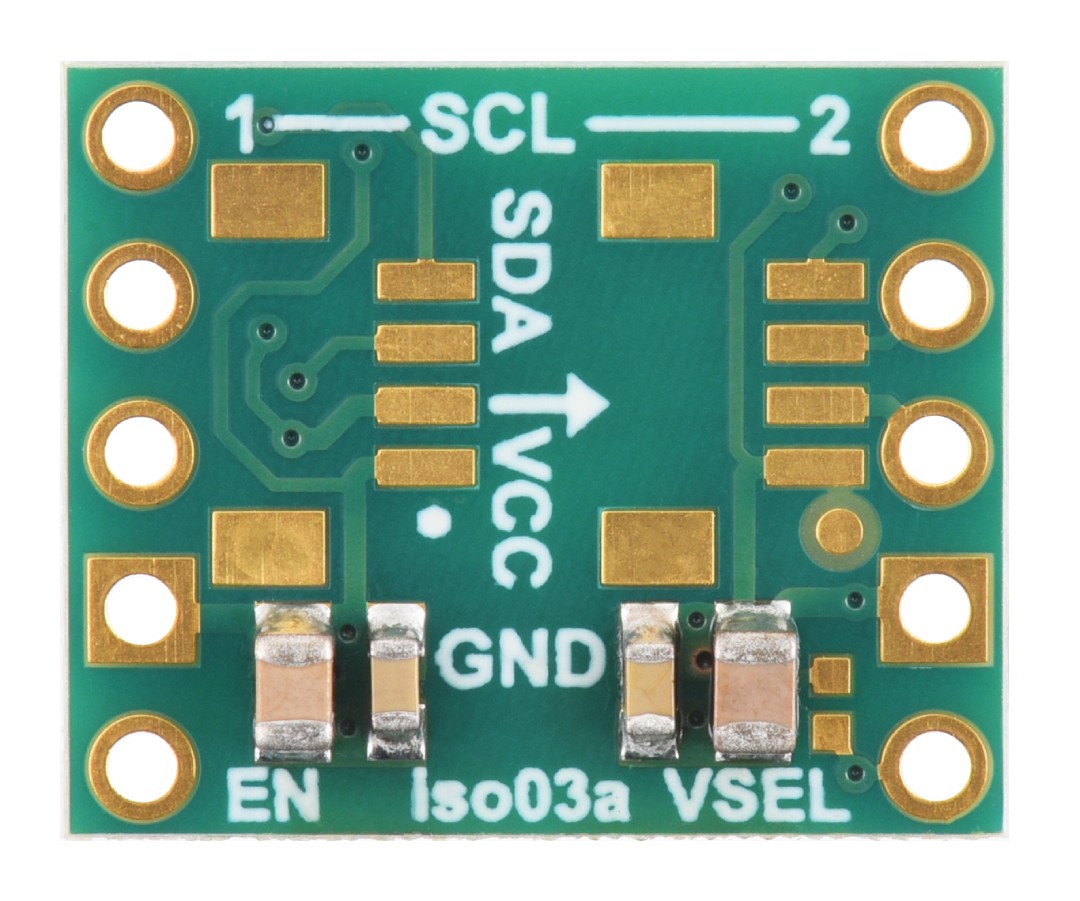

Der Isolator hat keine eingebauten Anschlüsse.
Anschluss und Konfiguration
Die Eingangsspannung sollte an den Pins VCCIN und GND1 mit einer Spannung zwischen 3 V und 5,5 V angeschlossen werden. An den Stiften VCCOUT und GND2 steht eine isolierte Versorgung zur Verfügung. Der VSEL-Pin bleibt für 5 V unbeschaltet (floating) oder wird mit GND2 verbunden, um 3,3 V am Ausgang zu wählen. Die I2C-Busse sind mit den entsprechenden SDA- und SCL-Pins auf beiden Seiten des Isolators verbunden. Der EN-Pin ist standardmäßig auf VCCIN gezogen und wird zum Deaktivieren des Moduls verwendet, wodurch der Stromverbrauch reduziert wird. Für höhere Kommunikationsgeschwindigkeiten werden zusätzliche Pull-up-Widerstände empfohlen.
Technische Daten des Isolators
- Chip: TI ISO1640B
- Isolierte Spannungsversorgung: MPS MIE1W0505BGLVH
- Eingangsspannungsbereich: 3 V bis 5,5 V
- Ausgangsspannung: 5 V (Standard) oder 3,3 V (umschaltbar)
- Maximaler Ausgangsstrom: 200 mA (Spitze), 180 mA (kontinuierlich) bei 5 V; 75 mA bei 3,3 V
- Maximale Übertragungsfrequenz: bis zu 1,7 MHz
- Montage: Lötlöcher im Abstand von 2,54 mm, kompatibel mit Schützplatinen
- Schutz: gegen Überhitzung und Kurzschluss
- Galvanische Isolierung: bis zu 3 kVRMS für das Signal und 2,5 kVRMS für die Spannungsversorgung
- Abmessungen: 12,7 x 15,24 x 2,8 mm
- Gewicht: 0,5 g
Inhalt des Kits
- 1x ISO1640 bidirektionaler I2C-Isolator mit isolierter Spannungsversorgung ohne Steckverbinder - Pololu 5392

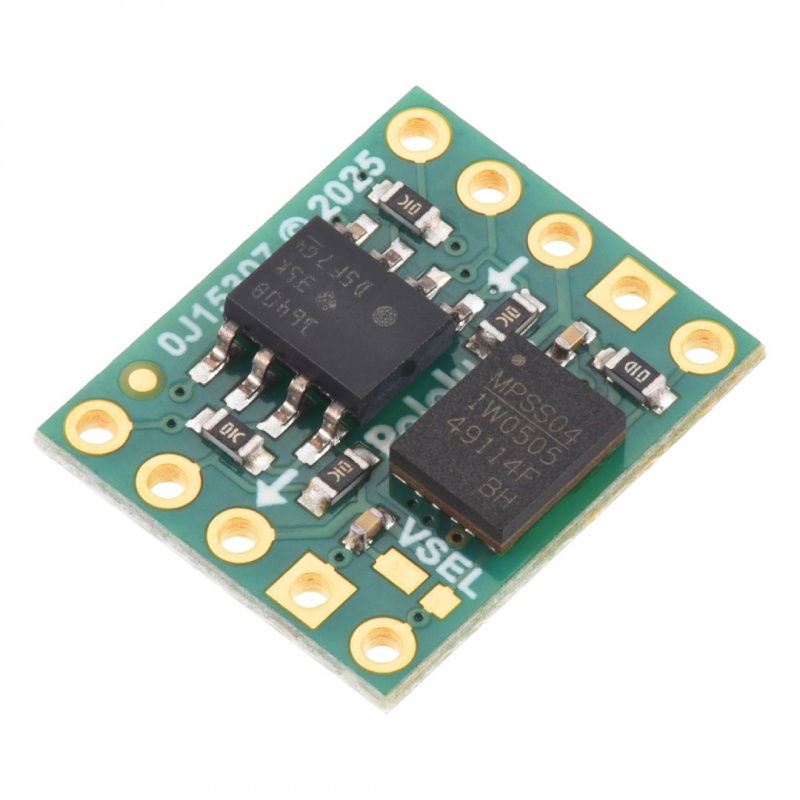

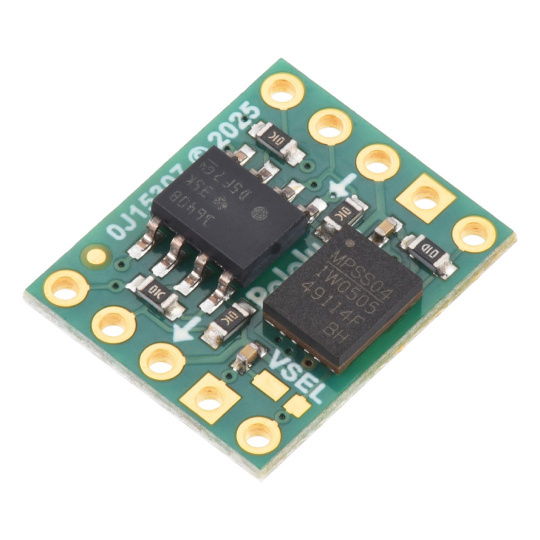

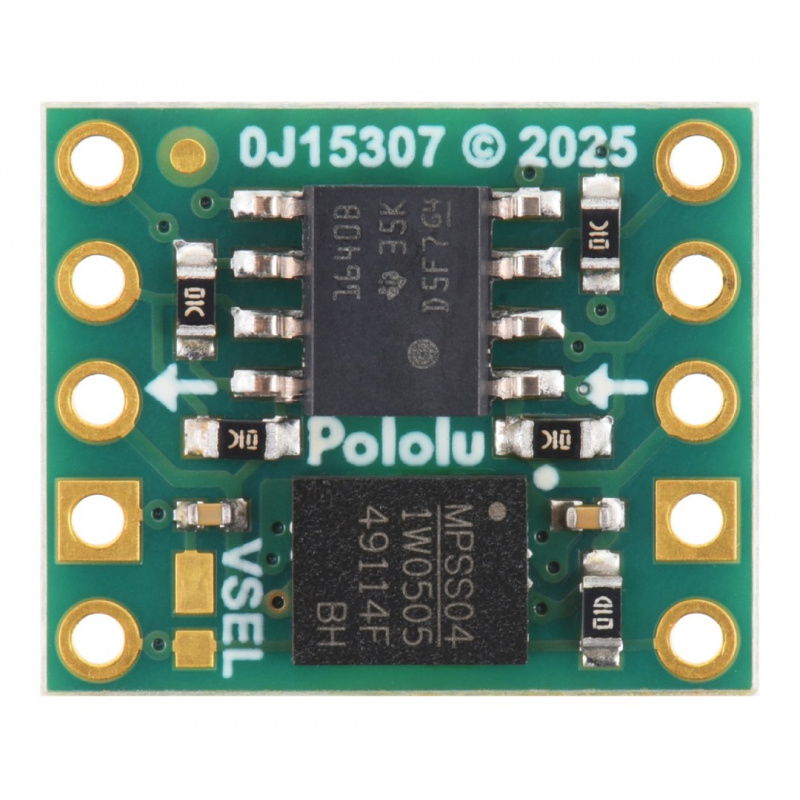

Der Isolator basiert auf dem TI ISO1640B Chip.
