Produktbeschreibung: ISO1640 - bidirektionaler I2C-Isolator - JST SH 4-pin - 3 - 5.5 V / 2.25 - 5.5 V - Pololu 5391
Pololu 's I2C-Isolator mit galvanischer Signaltrennung, basierend auf dem TI ISO1640-Chip, ermöglicht bidirektionale I2C-Kommunikation zwischen zwei Geräten mit Clock-Stretching-Unterstützung. Das Modul verfügt über 4-polige JST SH-Stecker, die mit SparkFun Qwiic- und Adafruit STEMMA QT-Systemen kompatibel sind, um die Integration zu erleichtern. Die Isolierung schützt die Geräte vor Schäden durch Potentialunterschiede und Interferenzen, und jede Seite des Moduls wird separat mit einer Spannung von 3 V bis 5,5 V (VCC1) bzw. 2,25 V bis 5,5 V (VCC2) versorgt.

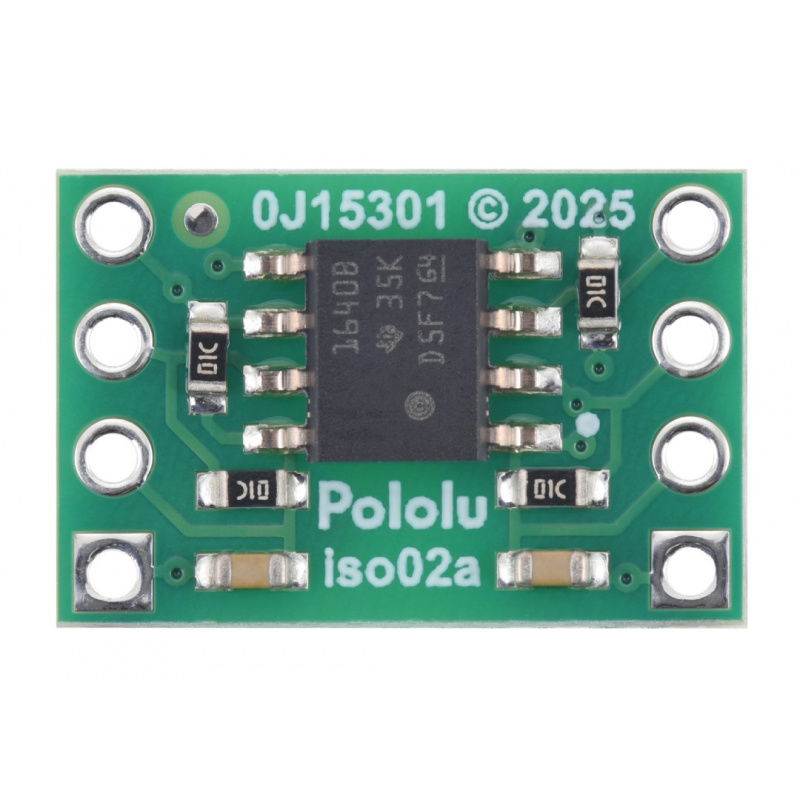

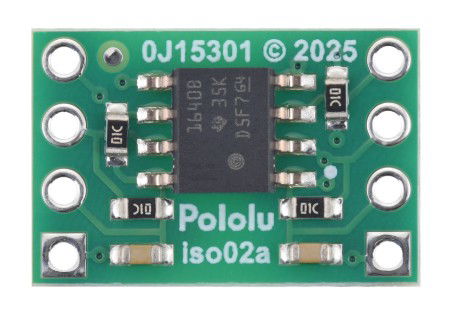

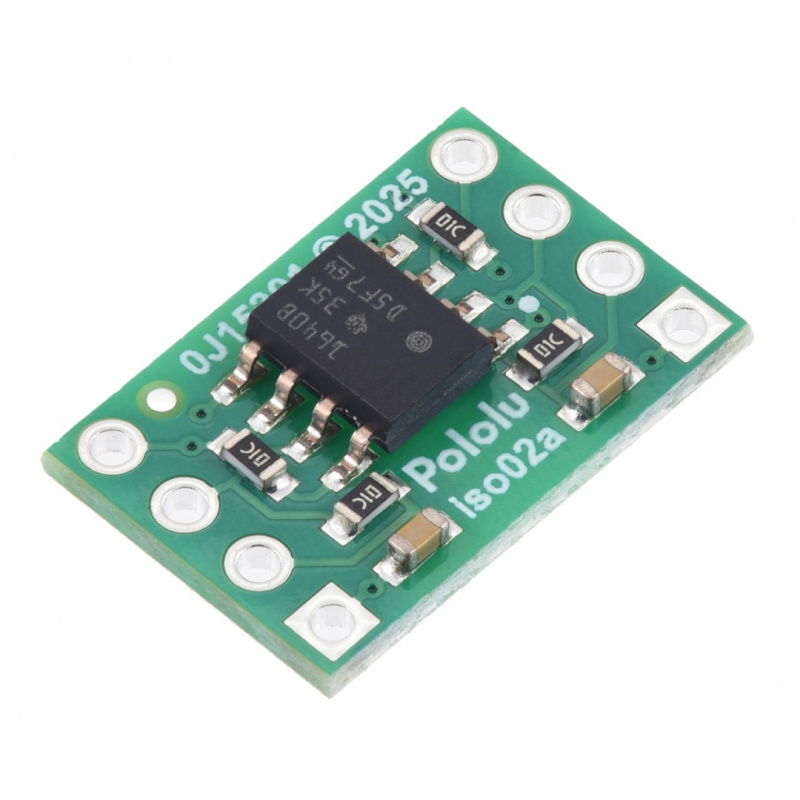

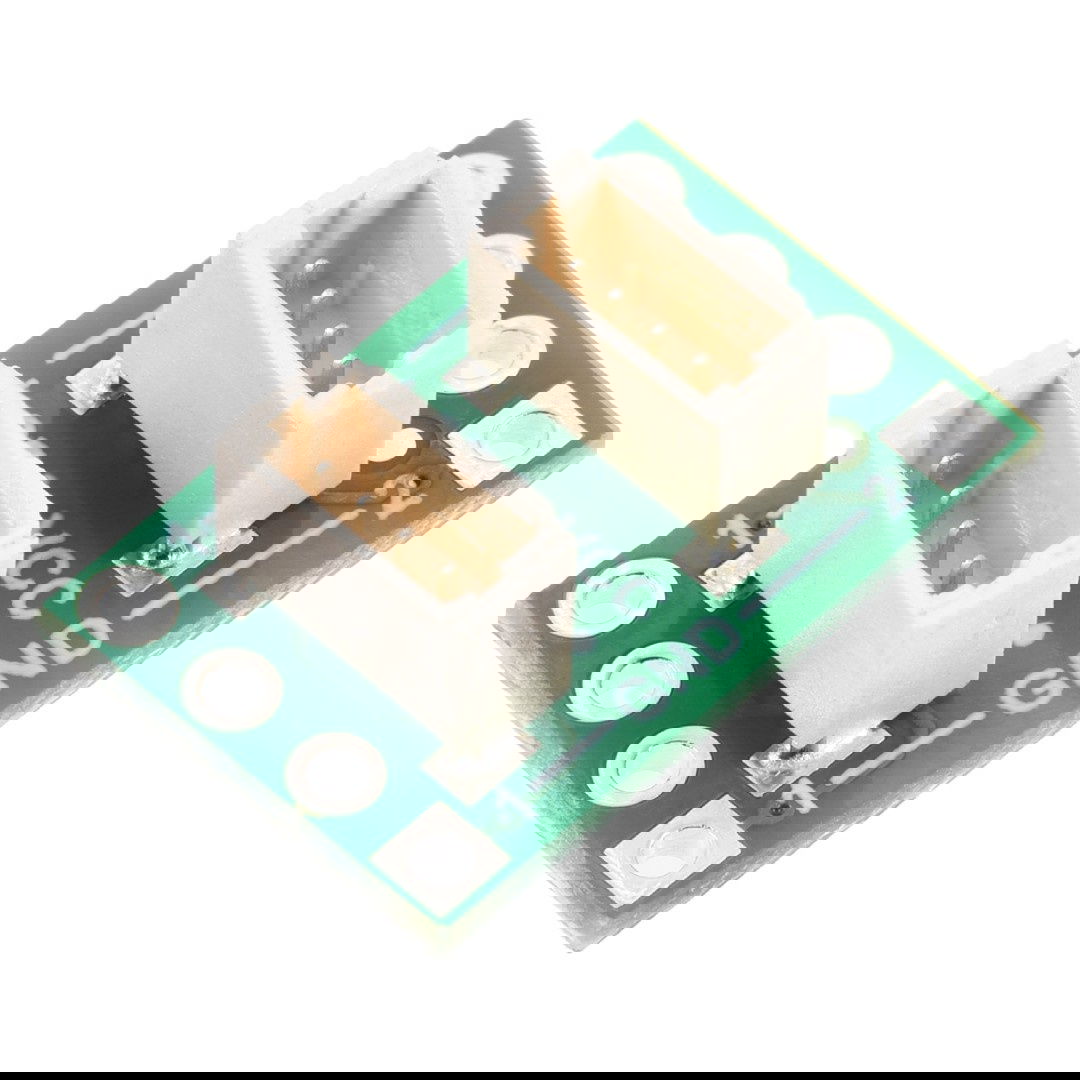

ISO1640 - bidirektionaler I2C-Isolator - JST SH 4-polig - 3 - 5,5 V / 2,25 - 5,5 V - Pololu 5391.
Das Modul ermöglicht eine bidirektionale I2C-Kommunikation.
Hauptmerkmale des Isolators
- Galvanische Signaltrennung: sichere Trennung der Leitungen SDA und SCL zwischen zwei Geräten
- Bidirektionale I2C-Kommunikation: Unterstützung von SDA- und SCL-Signalen mit Clock-Stretching-Funktion
- JST SH 4-pin Steckverbinder: kompatibel mit Qwiic und STEMMA QT Systemen
- Getrennte Spannungsversorgung für beide Seiten: von 3 V bis 5,5 V (VCC1) und von 2,25 V bis 5,5 V (VCC2)
- Hohe Übertragungsgeschwindigkeit: bis zu 1,7 MHz
- Kompakte Abmessungen: 10,16 x 15,24 x 7,1 mm, Gewicht 0,6 g
- Isolierung zum Schutz vor Beschädigungen: keine Masseverbindung (GND1 ist nicht mit GND2 verbunden)
Klemmen des Moduls

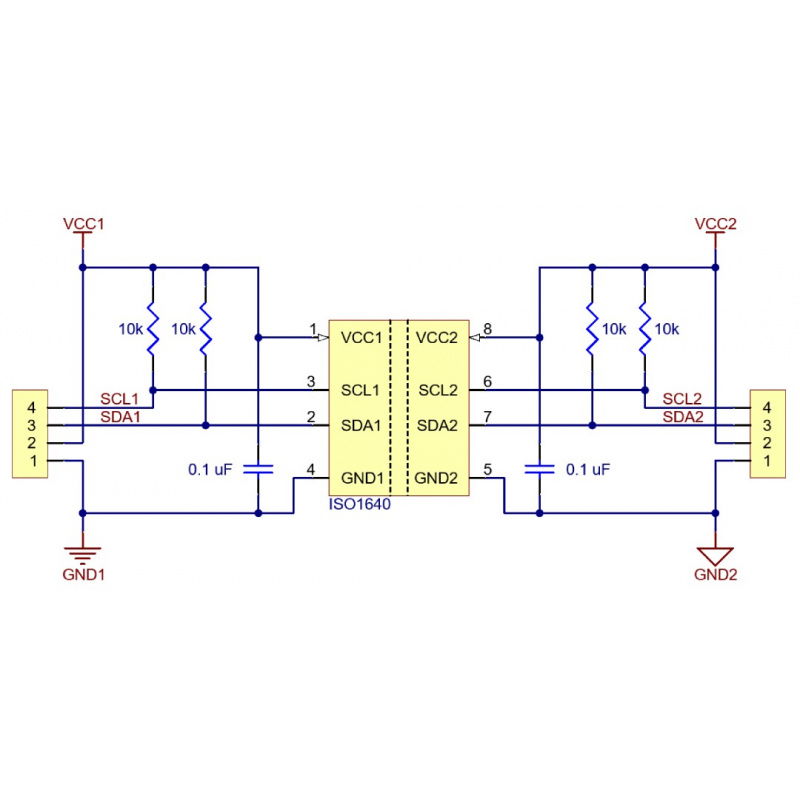

Das Modul verfügt über zwei getrennte Stromversorgungskreise: VCC1 und GND1 für Seite 1 (3 V bis 5,5 V) und VCC2 und GND2 für Seite 2 (2,25 V bis 5,5 V). Die Leitungen SDA1 und SCL1 sind mit dem Gerät auf Seite 1 verbunden, während SDA2 und SCL2 mit dem Gerät auf Seite 2 verbunden sind. Die Steckverbinder sind vom Typ JST SH 4-polig für den schnellen und bequemen Anschluss von Qwiic- und STEMMA QT-kompatiblen Kabeln. Eingebaute 10 kΩ Pull-up-Widerstände sind mit den entsprechenden Spannungen auf jeder Seite verbunden. Beachten Sie die unterschiedlichen logischen Schwellenwerte der beiden Seiten und stellen Sie sicher, dass die Geräte die Low-Signale gemäß der ISO1640-Dokumentation korrekt interpretieren.

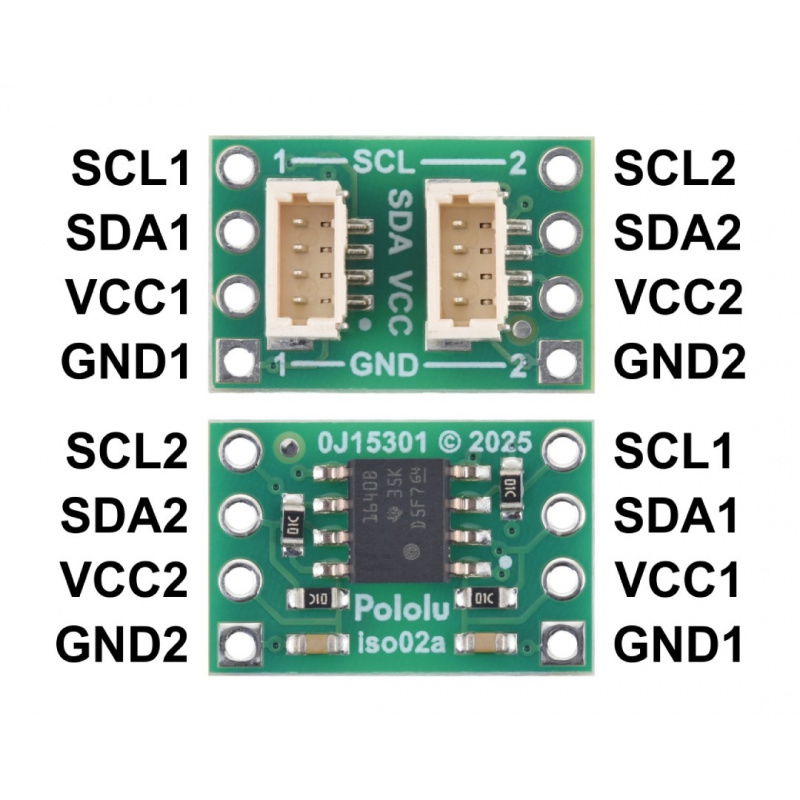

Pinbelegung des Moduls.

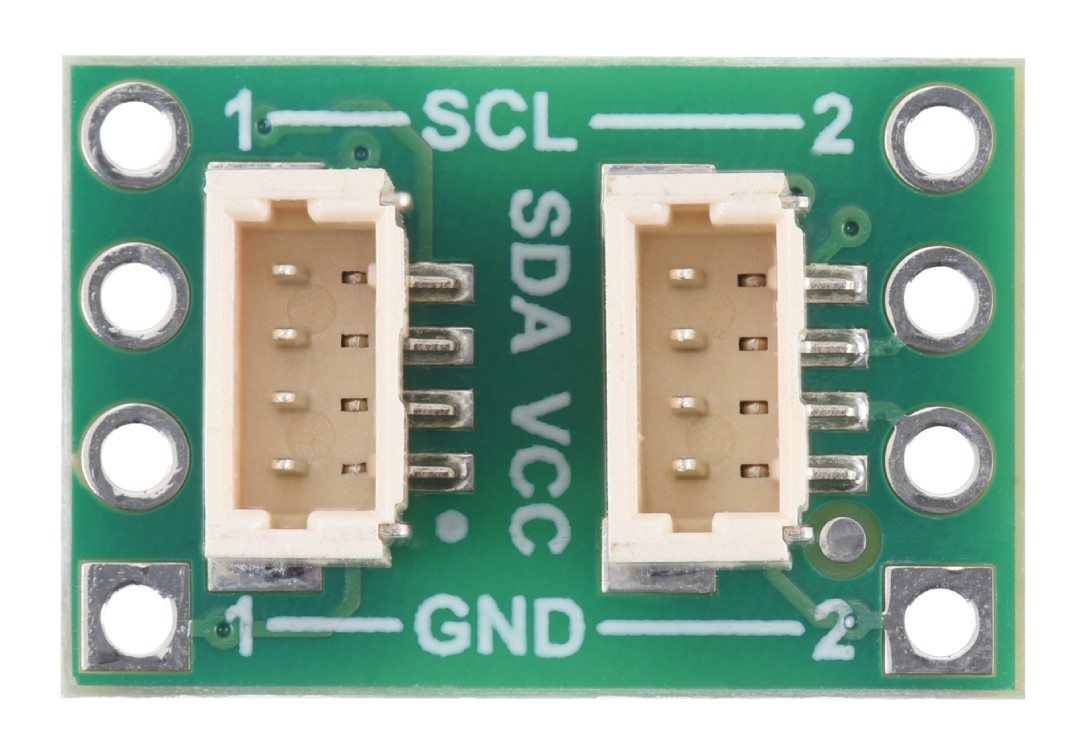

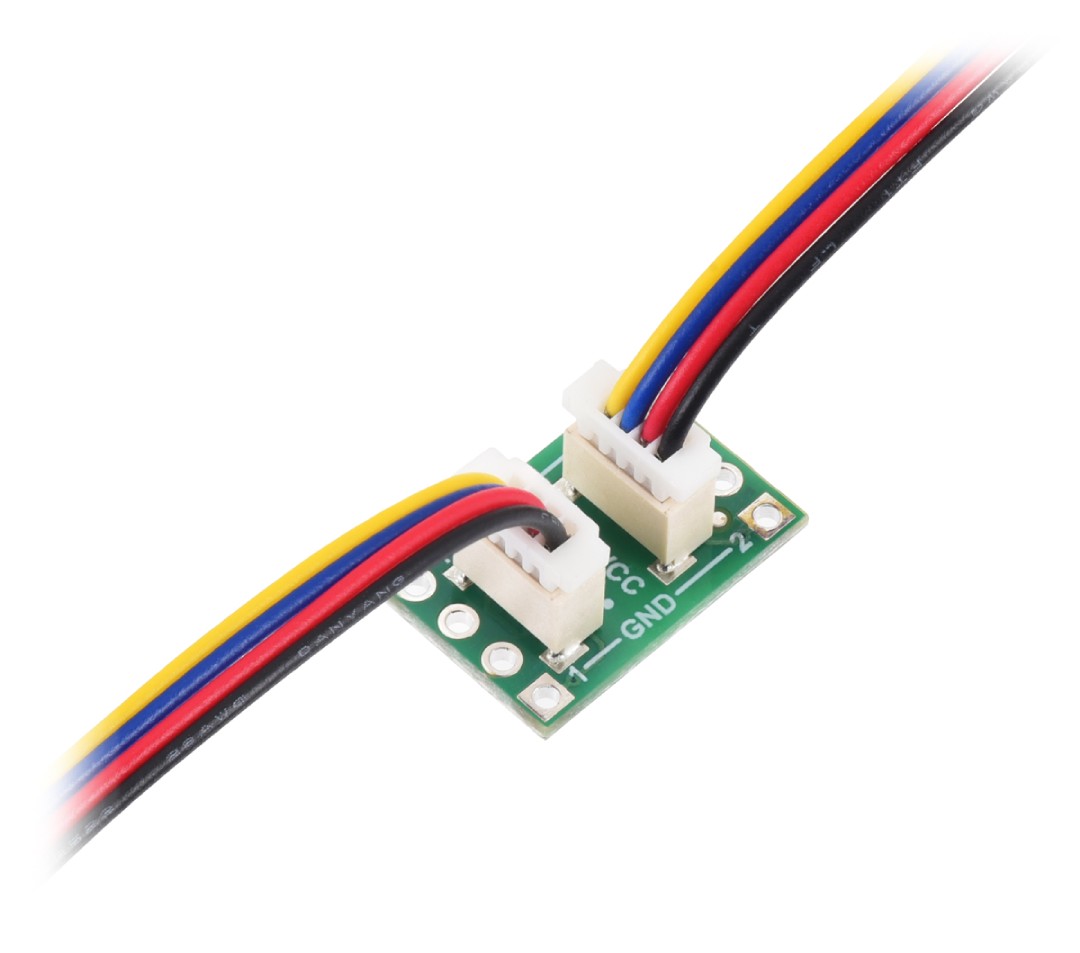

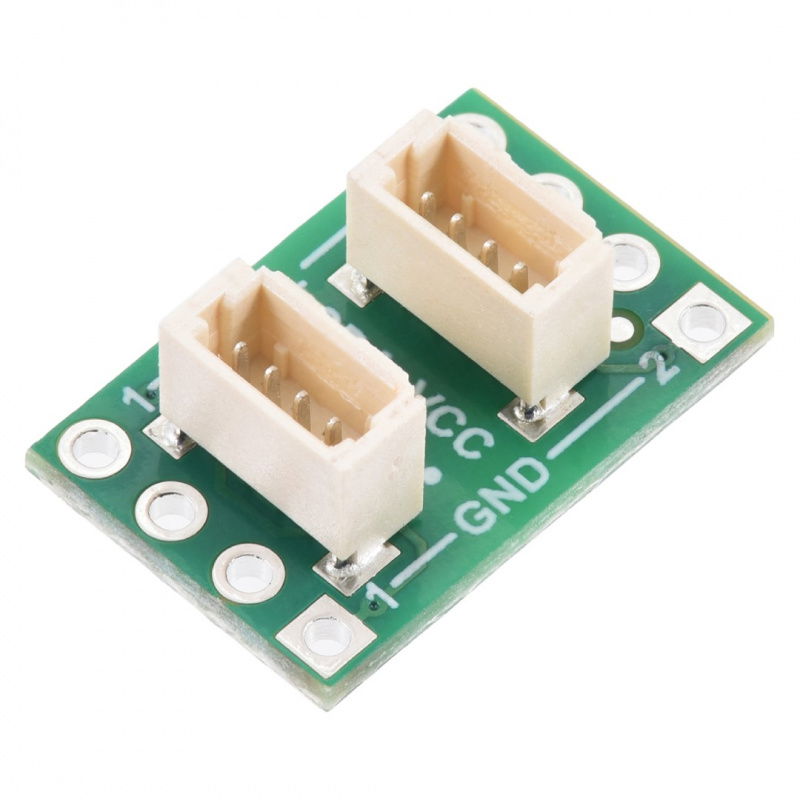

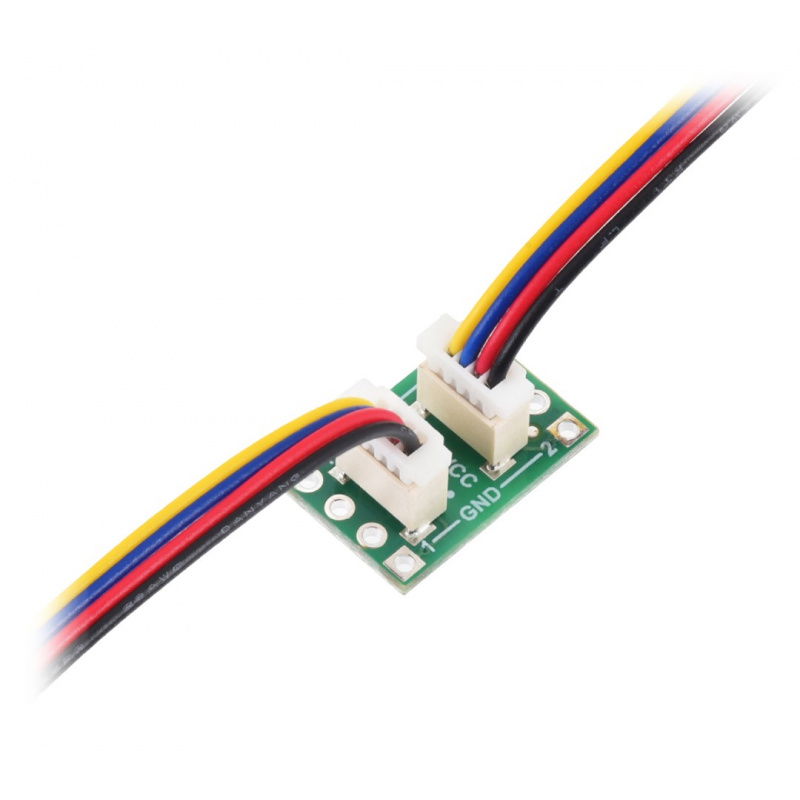

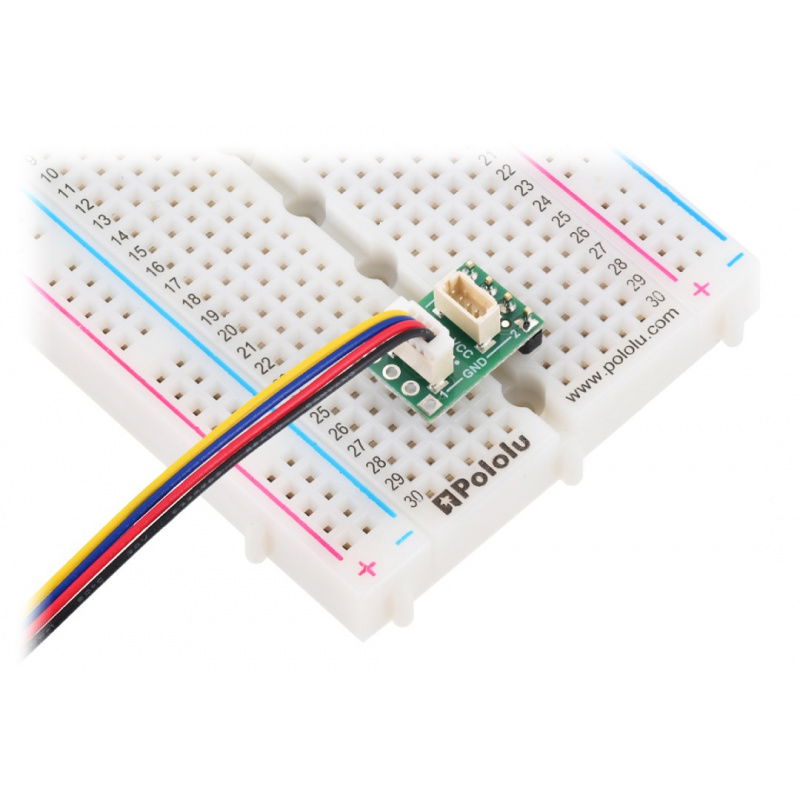

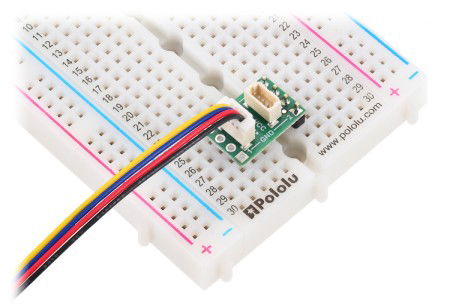

Das Modul verfügt über 4-polige JST SH-Stecker, die mit Qwiic und STEMMA QT kompatibel sind.
Anschluss und Konfiguration
Um das Modul korrekt zu verwenden, müssen beide Seiten separat mit Strom versorgt werden: Seite 1 mit den Pins VCC1 und GND1 (von 3 V bis 5,5 V) und Seite 2 mit den Pins VCC2 und GND2 (von 2,25 V bis 5,5 V). Die I2C-Busse sind auf beiden Seiten mit den Pins SDA und SCL verbunden. Für einen korrekten Betrieb muss sichergestellt werden, dass die Geräte auf beiden Seiten die Signale entsprechend den ISO1640-Charakteristiken korrekt interpretieren. Externe Pull-up-Widerstände können parallel zu den eingebauten Widerständen hinzugefügt werden, um die Baudrate zu erhöhen.
Technische Daten des Isolators
- Schaltung: TI ISO1640B
- Versorgungsspannungsbereich für Seite 1: 3 V bis 5,5 V
- Versorgungsspannungsbereich der Seite 2: 2,25 V bis 5,5 V
- Maximale Übertragungsfrequenz: 1,7 MHz
- Steckverbinder: JST SH 4-polig kompatibel mit Qwiic und STEMMA QT
- Abmessungen: 10,16 x 15,24 x 7,1 mm
- Gewicht: 0,6 g
Inhalt des Kits
- 1x ISO1640 - bidirektionaler I2C Isolator - JST SH 4-pin - 3-5.5V/2.25-5.5V - Pololu 5391
Die Drähte sind nicht Teil des Bausatzes und müssen separat erworben werden.
