Produktbeschreibung: ISO1640 - bidirektionaler I2C-Isolator mit isolierter Stromversorgung - JST SH 4-pin - 5 V / 3.3 V, 200 mA - Pololu 5393
Der I2C-Isolator von Pololu mit galvanischer Signaltrennung und isolierter Stromversorgung, basierend auf dem ISO1640-Chip von TI, ermöglicht eine sichere bidirektionale I2C-Kommunikation zwischen zwei Geräten. Er unterstützt SDA- und SCL-Signale mit der Möglichkeit der Taktverlängerung. Darüber hinaus bietet das Modul eine isolierte und geregelte Spannungsversorgung von 5 V (Standard) oder 3,3 V, die über den VSEL-Pin ausgewählt werden kann. Die Isolierung schützt vor dem Eindringen falscher Spannungen und bewahrt die angeschlossenen Geräte vor Schäden. Das Modul verfügt über 4-polige JST SH-Stecker, die mit Sparkfun Qwiic- und Adafruit STEMMA QT-Systemen kompatibel sind und eine einfache Integration in gängige Plattformen ermöglichen.

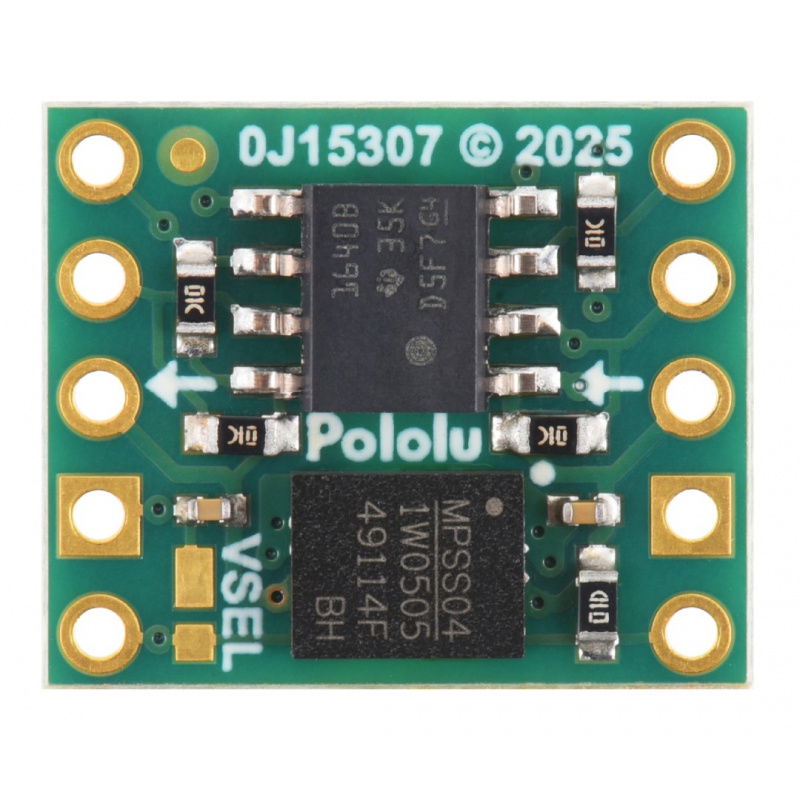

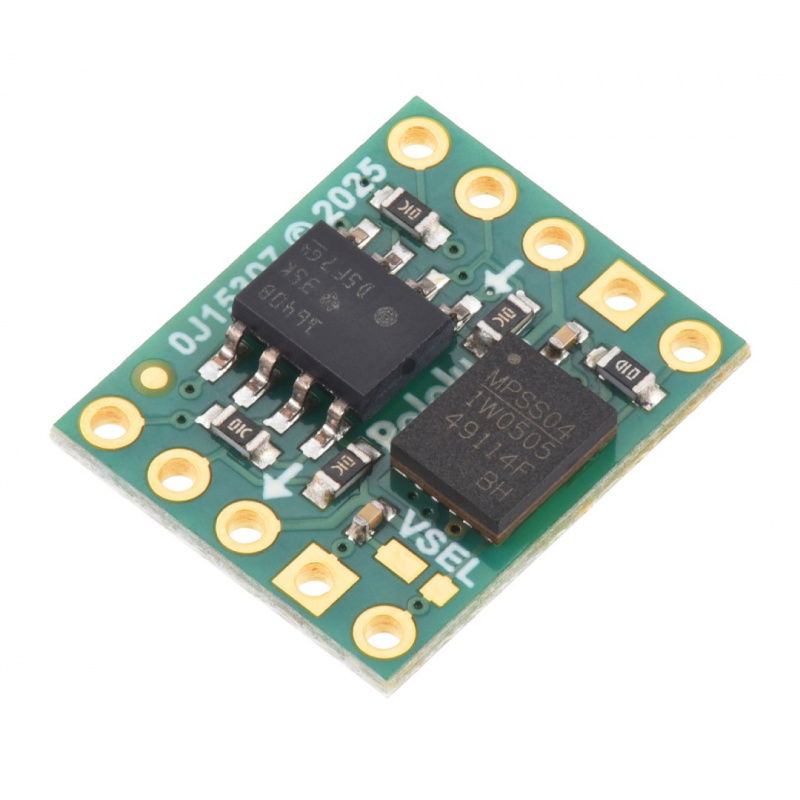

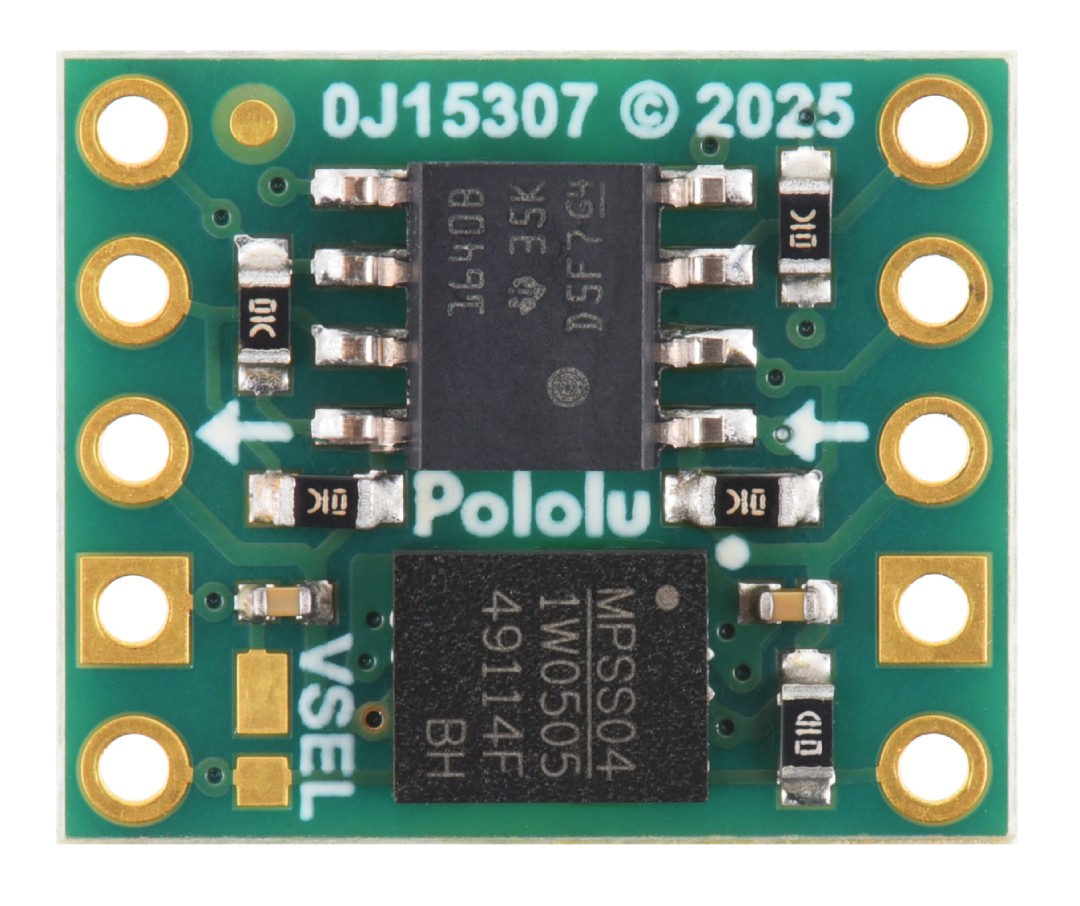

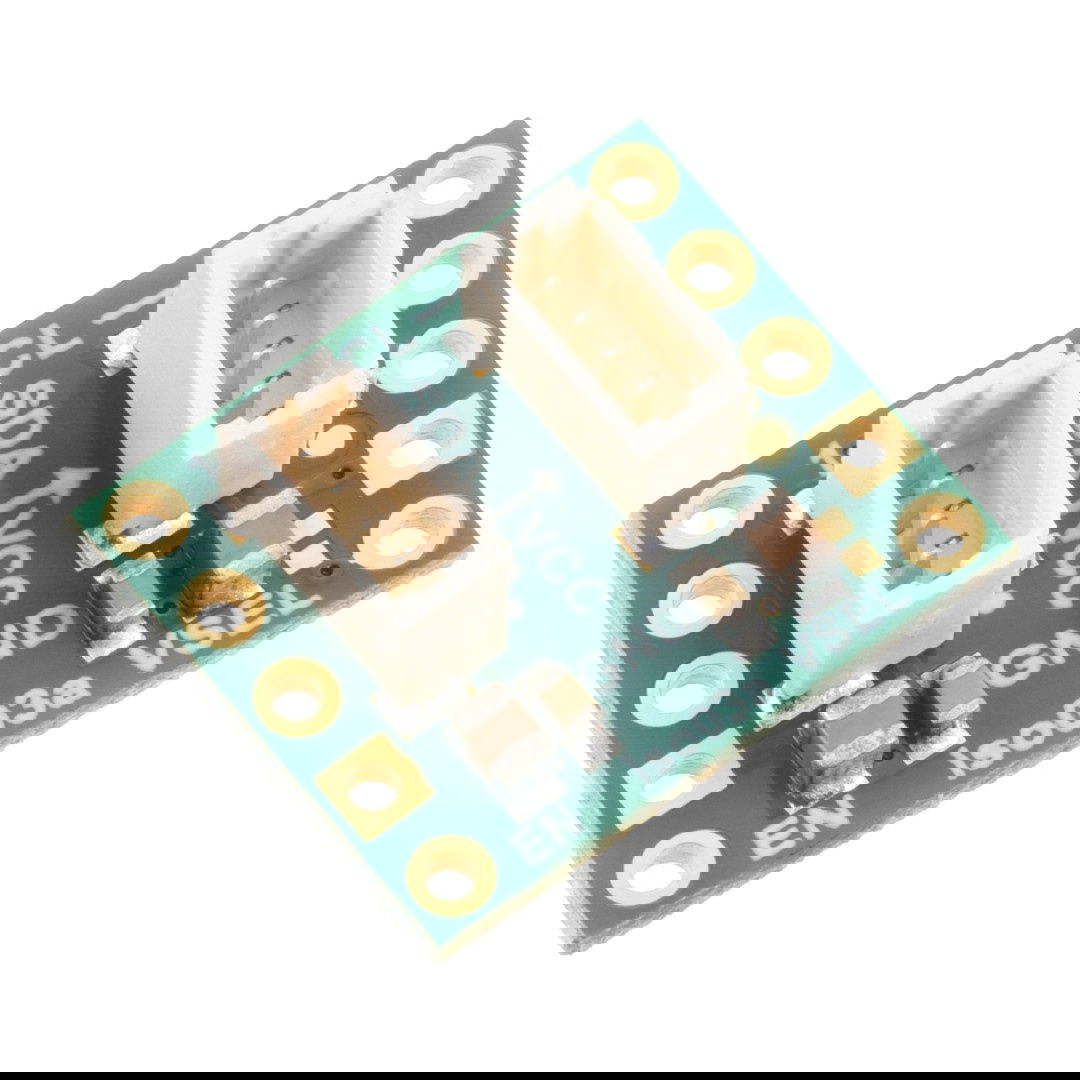

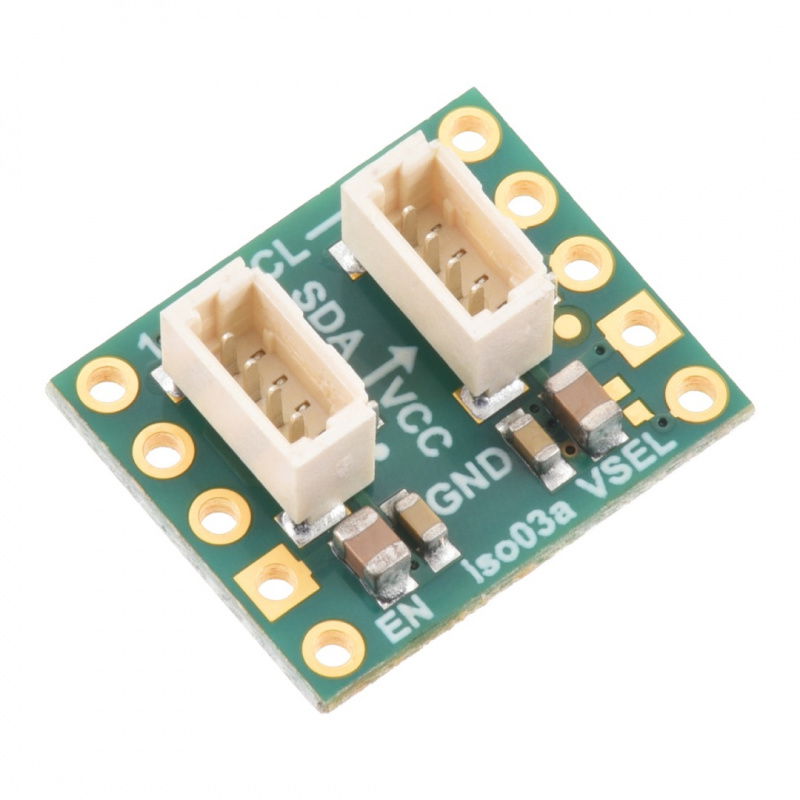

ISO1640 bidirektionaler I2C Isolator mit isolierter Stromversorgung - JST SH 4-pin - 5 V / 3.3 V, 200 mA - Pololu 5393.

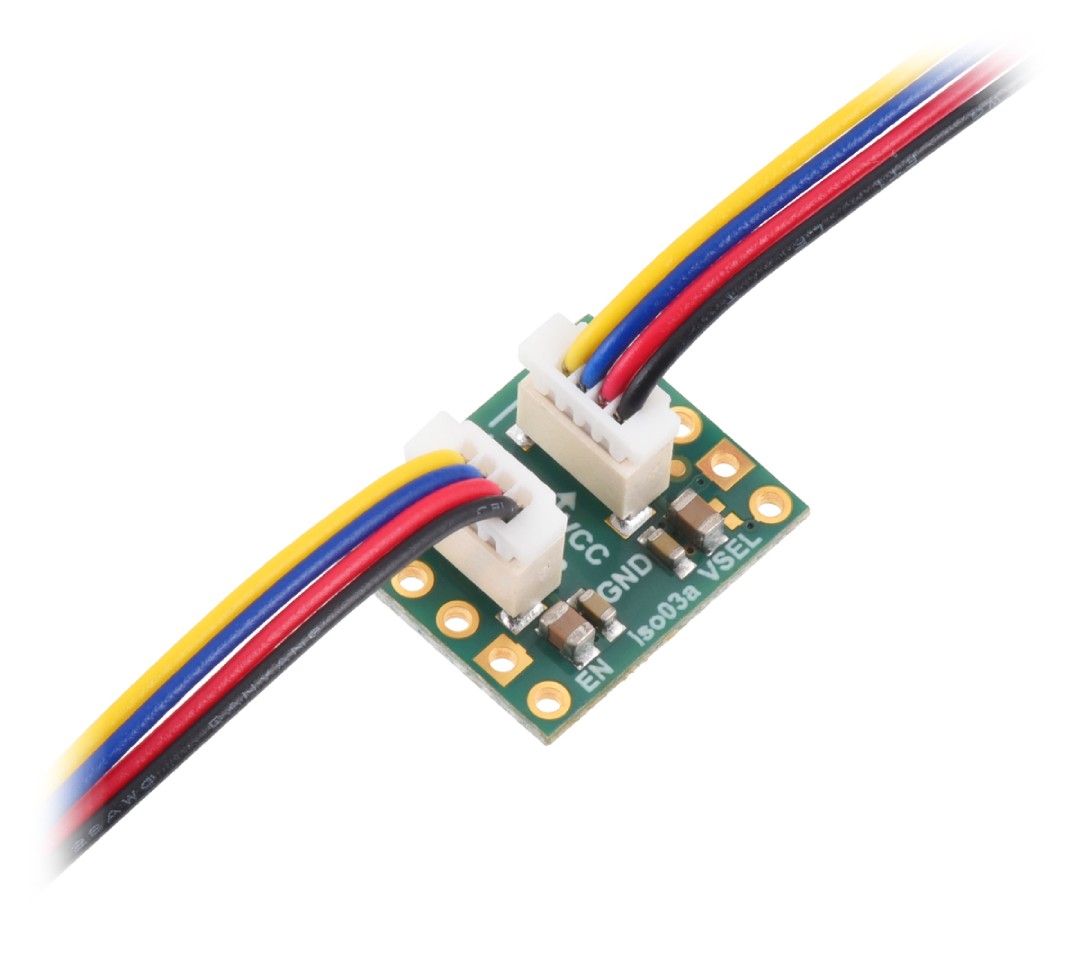

Das Modul ermöglicht die bidirektionale Kommunikation zwischen zwei I2C-Geräten.
Hauptmerkmale des Isolators
- Galvanische Signaltrennung: bietet eine sichere Trennung der SDA- und SCL-Leitungen zwischen den Geräten
- Bidirektionale I2C-Kommunikation: unterstützt SDA- und SCL-Signale mit Clock-Stretching-Funktion
- Einstellbare Ausgangsspannung: standardmäßig 5 V, wählbar 3,3 V über VSEL-Pin
- Separate Stromversorgung: stabile Ausgangsspannung bis zu 200 mA bei 5 V oder 75 mA bei 3,3 V
- Großer Eingangsspannungsbereich: 3 V bis 5,5 V
- Temperatur- und Kurzschlussschutz: schützt das Modul vor Beschädigung

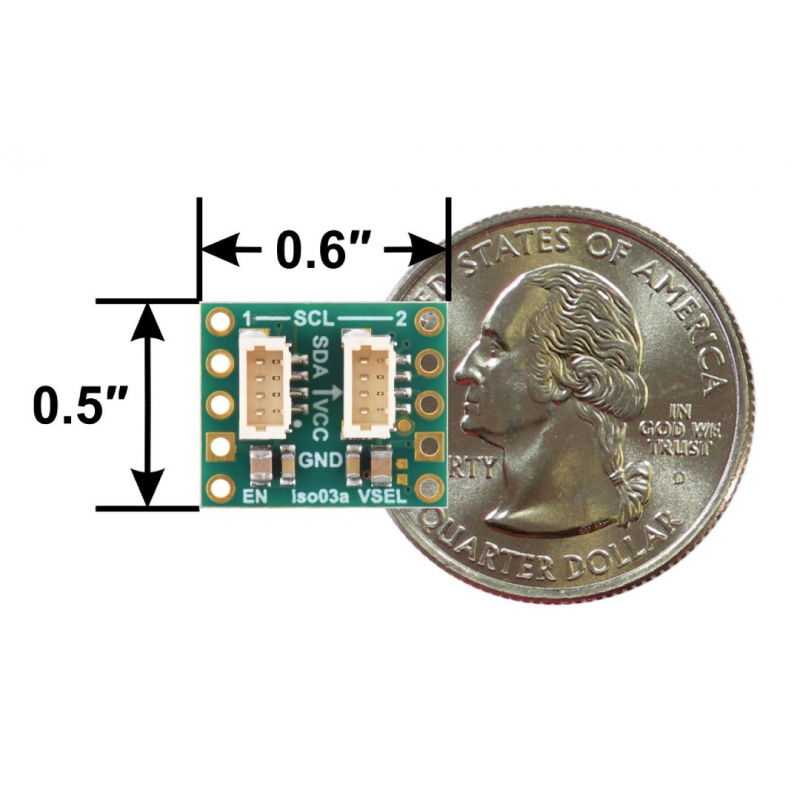

- Kompakte Abmessungen: 12,7 x 15,24 x 7,1 mm, Gewicht 0,7 g
- JST SH 4-polige Steckverbinder: kompatibel mit Qwiic und STEMMA QT für einfachen Anschluss und Austausch von Geräten

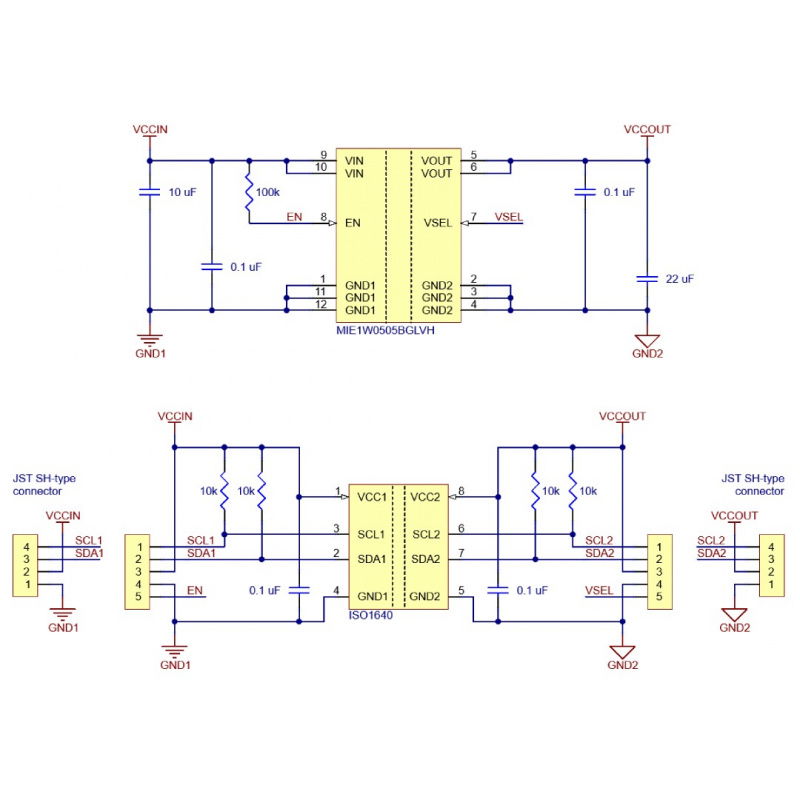

Klemmen des Moduls
Das Modul verfügt über zwei getrennte Stromversorgungskreise: Eingang (VCCIN, GND1) und Ausgang (VCCOUT, GND2), die galvanisch getrennt sind. Der VSEL-Pin ermöglicht die Auswahl der Ausgangsspannung (standardmäßig 5 V oder 3,3 V bei Anschluss an GND2). Die Eingänge SDA1 und SCL1 sind mit dem I2C-Bus des ersten Geräts verbunden, während SDA2 und SCL2 mit dem zweiten Gerät verbunden sind. Über den EN-Pin kann das Modul ein- und ausgeschaltet werden, und interne 10 kΩ-Pull-up-Widerstände sorgen für Signalstabilität.

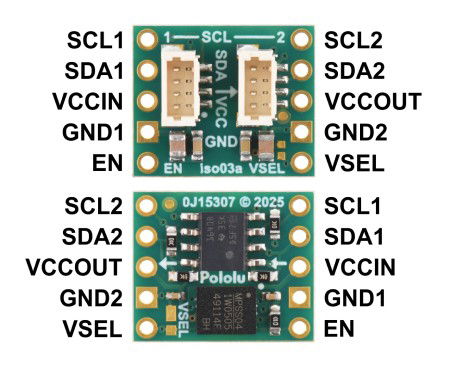

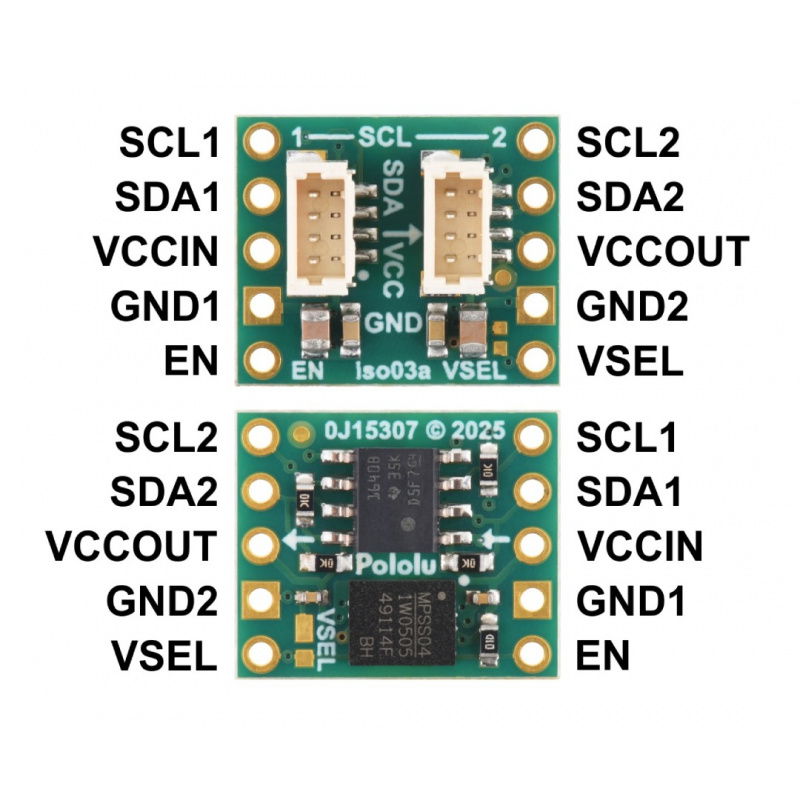

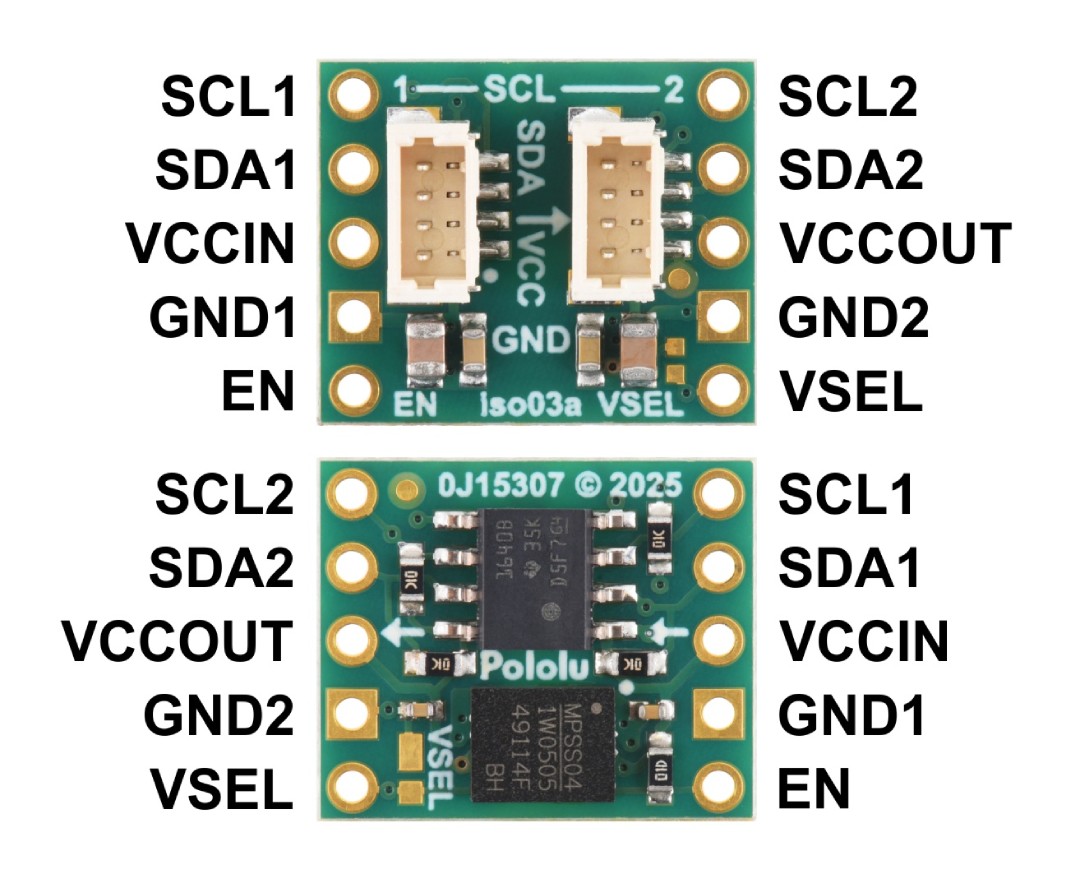

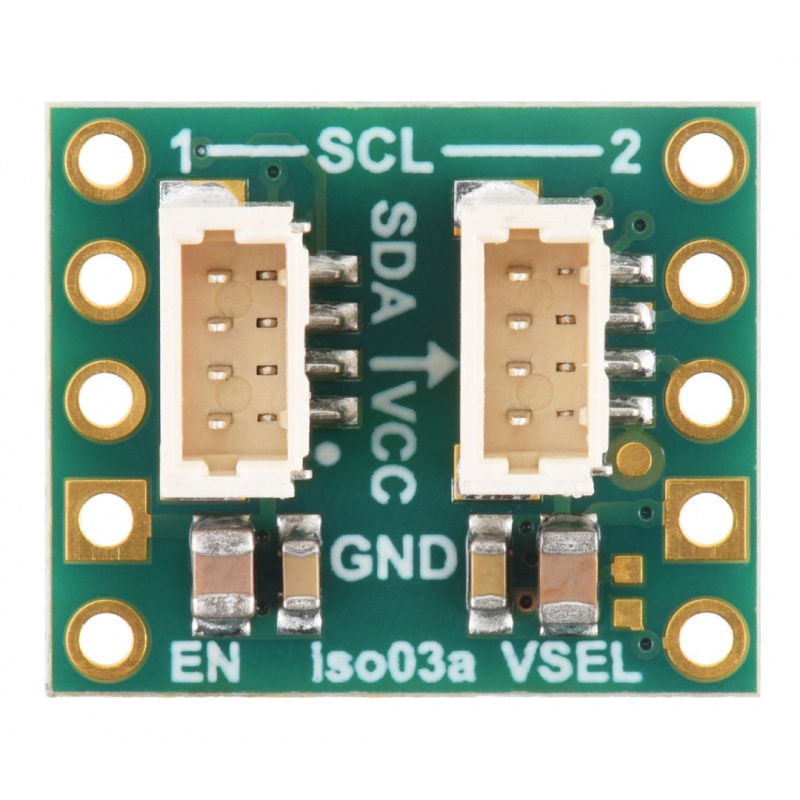

Pinbelegung des Moduls.

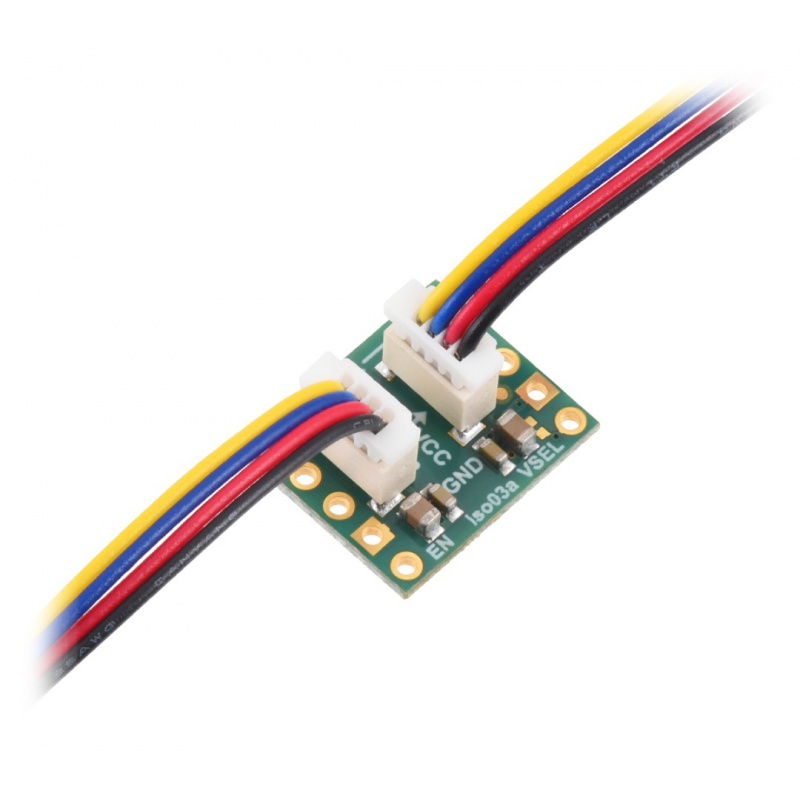

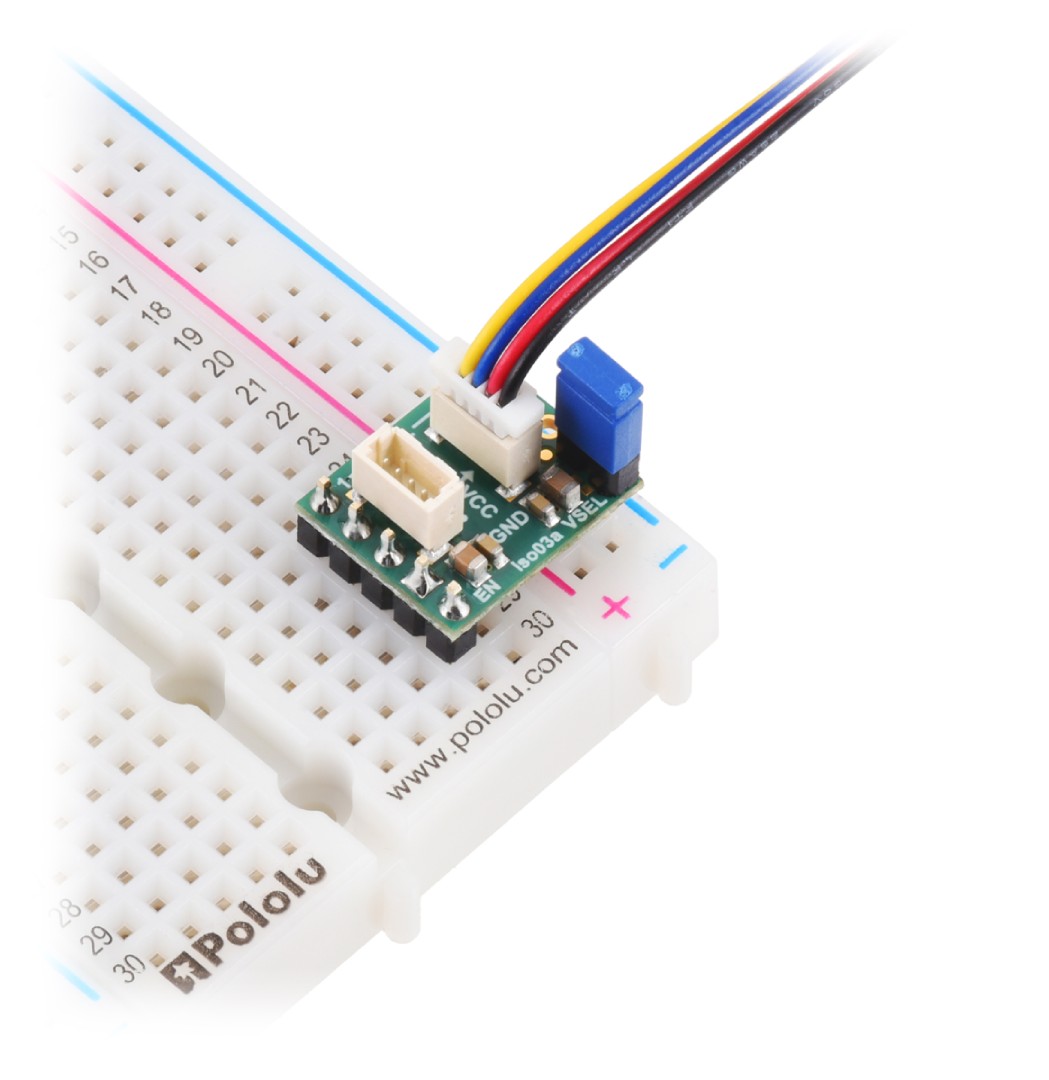

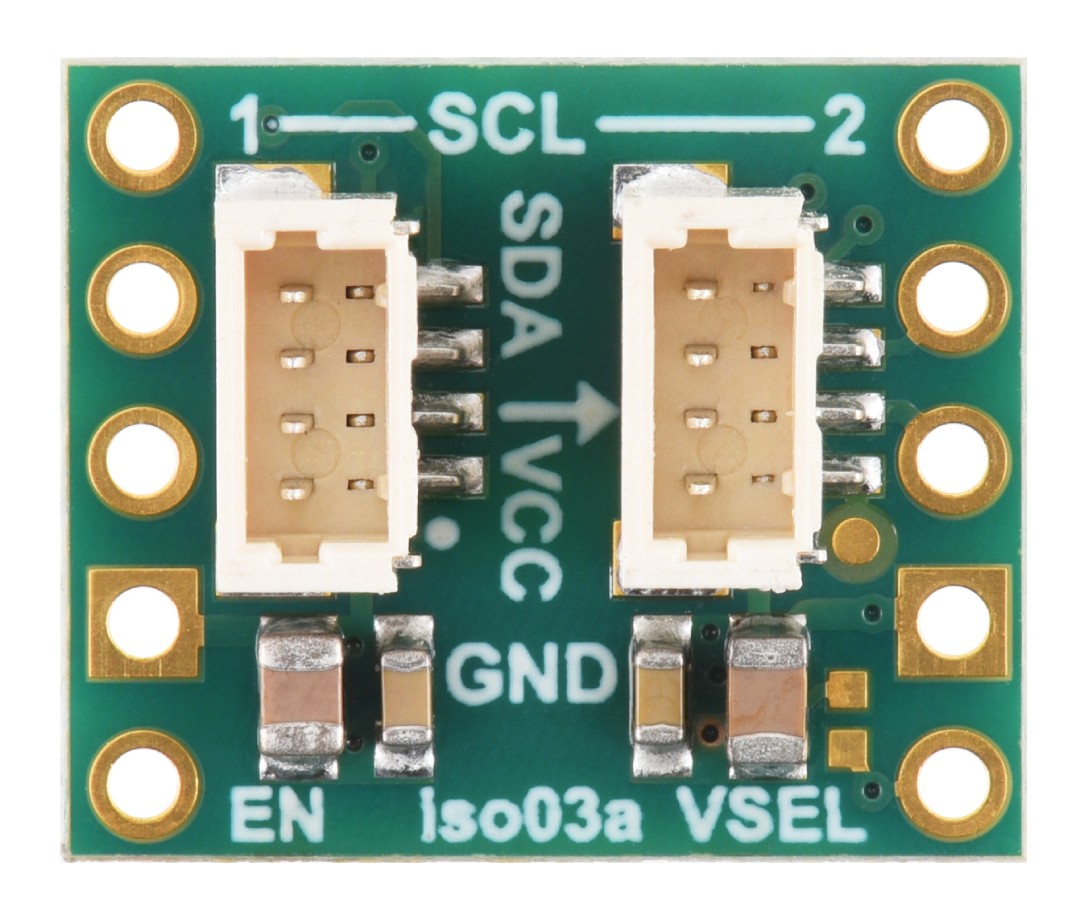

Das Modul hat 4-polige JST SH-Stecker, die mit Qwiic und STEMMA QT kompatibel sind.
Anschluss und Konfiguration
Für einen korrekten Anschluss muss der Moduleingang über VCCIN und GND1 mit 3 V bis 5,5 V versorgt werden. Ein isolierter Ausgang wird an den Pins VCCOUT und GND2 erhalten. Der VSEL-Pin bleibt bei 5 V unbeschaltet (floating) oder wird mit GND2 verbunden, wenn ein Betrieb bei 3,3 V erforderlich ist. Die I2C-Busse sind an SDA und SCL auf beiden Seiten des Isolators angeschlossen. Der EN-Pin ist standardmäßig auf VCCIN hochgezogen und kann zum Deaktivieren des Moduls verwendet werden, um den Stromverbrauch zu reduzieren. Für höhere Kommunikationsgeschwindigkeiten können zusätzliche externe Pull-up-Widerstände verwendet werden.
Technische Daten des Isolators
- Chip: TI ISO1640B
- Isolierte Spannungsversorgung: MPS MIE1W0505BGLVH
- Eingangsspannungsbereich: 3 V bis 5,5 V
- Ausgangsspannung: 5 V (Standard) oder 3,3 V (umschaltbar)
- Maximaler Ausgangsstrom: 200 mA (Spitze), 180 mA (kontinuierlich) bei 5 V; 75 mA bei 3,3 V
- Maximale Übertragungsfrequenz: bis zu 1,7 MHz
- Steckverbinder: JST SH 4-polig kompatibel mit Qwiic und STEMMA QT
- Schutz: gegen Überhitzung und Kurzschluss
- Galvanische Isolierung: bis zu 3 kVRMS für das Signal und 2,5 kVRMS für die Spannungsversorgung
- Montage: Lötlöcher im Abstand von 2,54 mm, kompatibel mit Schützplatinen
- Abmessungen: 12,7 x 15,24 x 7,1 mm
- Gewicht: 0,7 g
Inhalt des Kits
- 1x ISO1640 bidirektionaler I2C-Isolator mit isolierter Spannungsversorgung - JST SH 4-polig - 5 V / 3,3 V, 200 mA - Pololu 5393
Die Drähte sind nicht Teil des Bausatzes und müssen separat erworben werden.
