Si5351A - 160 MHz I2C-Signalgenerator - Adafruit 2045
Das System ist mit einem Präzisionsoszillator von 25 MHz und PLL-Schleifen ausgestattet, die Signale im Bereich von 8 kHz bis 160 MHz erzeugen können. Das System arbeitet mit einer Spannung von 3 V bis 5,0 V, der Vpp-Wert des Ausgangssignals beträgt 3 V. Die Kommunikation erfolgt über den I2C-Bus.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.

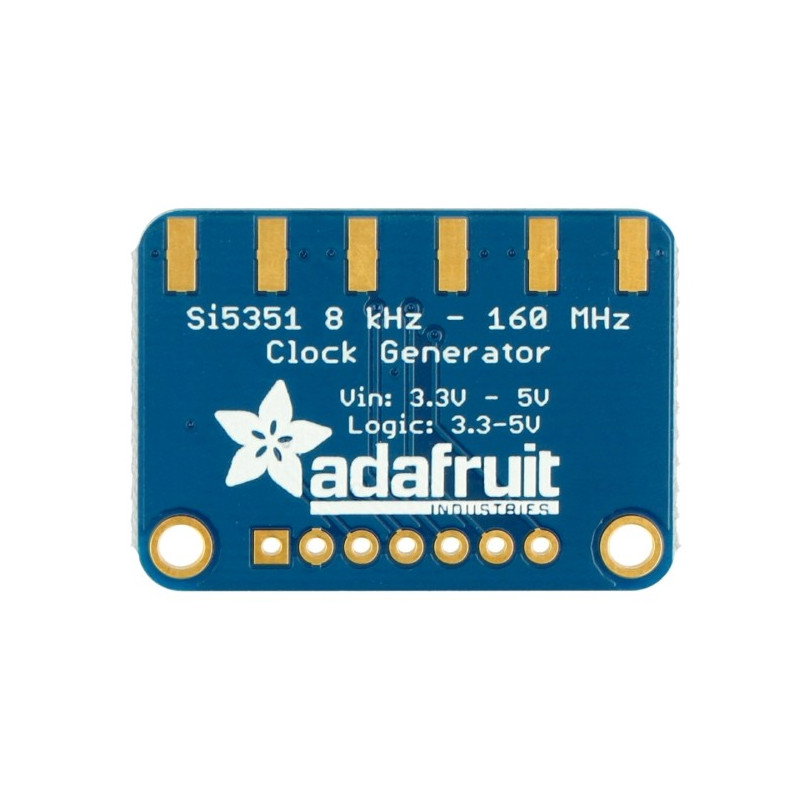

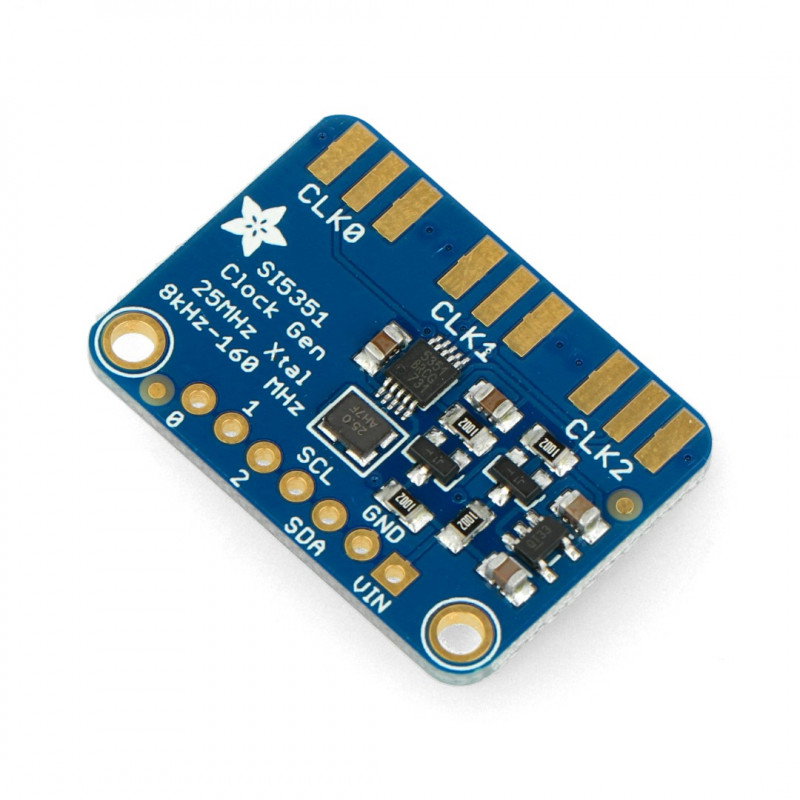

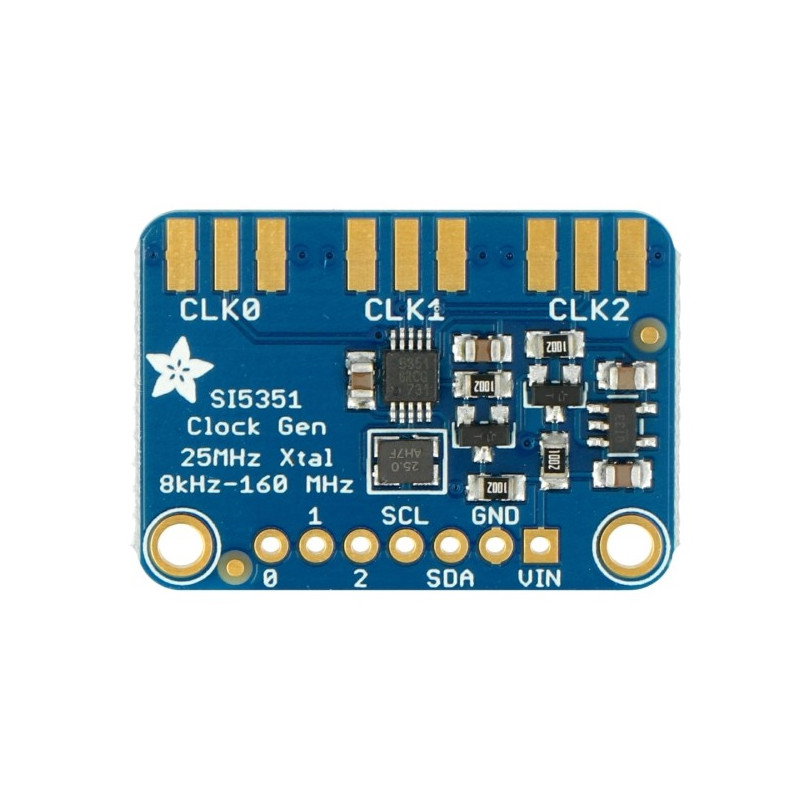

Produktbeschreibung: Adafruit Si5351A - 160MHz I2C Signalgenerator
Die Generatorschaltung ist mit einem internen Referenzsystem in Form eines Präzisionsoszillators von 25 MHz und einer PLL-Schleife ausgestattet. Das Modul kann Signale im Bereich von 8 kHz bis 160 MHz erzeugen, es arbeitet mit einer Spannung von 3 V bis 5,0 V, der Vpp-Wert des Ausgangssignals beträgt 3 V. Die Kommunikation erfolgt über den I2C-Bus.
Das Produkt ist mit Arduino kompatibel Auf GitHub stellt der Hersteller eine Bedienungsanleitung samt Bibliothek zur Verfügung . |
Spezifikation des Signalgenerators Si5351A
- Versorgungsspannung: 3,0 V bis 5,0 V
- Arbeitsspannung der Pins: von 3,3 V bis 5,0 V
- Kommunikation: I2C-Bus
- Drei unabhängige Ausgänge
- Fazit: Goldpin-Stecker2,54 mm Raster (Streifen im Kit zum Selbstlöten enthalten)
- Vier Befestigungslöcher mit einem Durchmesser von 2 mm
- Modulabmessungen: 31 x 22 x 2 mm
- Gewicht: 3 g
Botland ist offizieller Distributor der Adafruit-Elektronik. Die zuverlässigen amerikanischen Lösungen umfassen Sensoren, Controller, Arduino-Erweiterungen, Lernsysteme, Smart Building und vielfältiges Zubehör. Im Botland-Sortiment finden Sie ausschließlich originale Adafruit-Produkte.

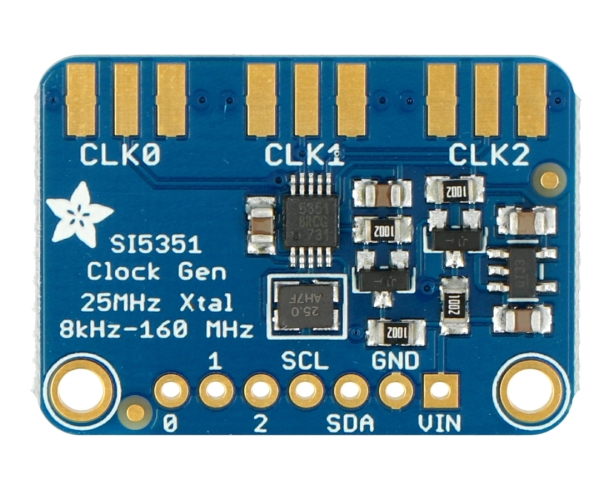

Die Pins des Moduls
| Stift | Beschreibung |
|---|---|
| Vin | Versorgungsspannung von 3 V bis 5 V. |
| Masse | Die Masse des Moduls. |
| SCL | Taktleitung des I2C-Busses (10 kΩ Pull-up-Widerstand verbaut). |
| SDA | Datenleitung des I2C-Busses (10 kΩ Pull-up-Widerstand verbaut). |
| 0, 1, 2 | Drei unabhängige Ausgänge des generierten Signals mit einer Spannung von Vpp 3 V. |
Si5351A - 160 MHz I2C-Signalgenerator - Adafruit 2045
Der vorgestellte Signalgenerator ist eine ideale Unterstützung für Arduino-Minicomputer. Dank des eingebauten 25-MHz-Präzisionsoszillators und der PLL-Schleifen ist es möglich, ein Signal in einem breiten Frequenzbereich zu erzeugen: 8 MHz - 160 MHz.
Das Si5351A-Modul - 160 MHz I2C-Signalgenerator - Adafruit 2045 - wird über die I2C-Schnittstelle angeschlossen und kann mit einer Spannung von 3 V bis 5 V arbeiten. Die Pins umfassen einen Goldpin-Anschluss mit einem Standardraster von 2,54 mm.
Signalgenerator Si5351A Adafruit 2045 - Qualitätsgarantie
Das Gerät verfügt über drei unabhängige Eingänge, vier Befestigungslöcher und die Möglichkeit, die Elektronik an die Zuleitungen anzulöten. Bemerkenswert sind die sehr kleinen Abmessungen des Produkts - 31 x 22 x 2 mm. Die Platte wiegt insgesamt nur 3g.
Der funktionale Signalgenerator wird am häufigsten bei der Konstruktion automatischer Projekte mit drahtloser Kommunikation mittlerer Reichweite gewählt. Wenn Sie diesen Artikel in Botland kaufen, können Sie sicher sein, dass Sie sich für ein neues, funktionales und originelles Produkt entscheiden!
Nützliche Links
| Name | Wert |
|---|---|
| Breite | 7,5 cm |
| Höhe | 11,5 cm |
| Tiefe | 0,2 cm |
| Gewicht | 0,004 kg |
