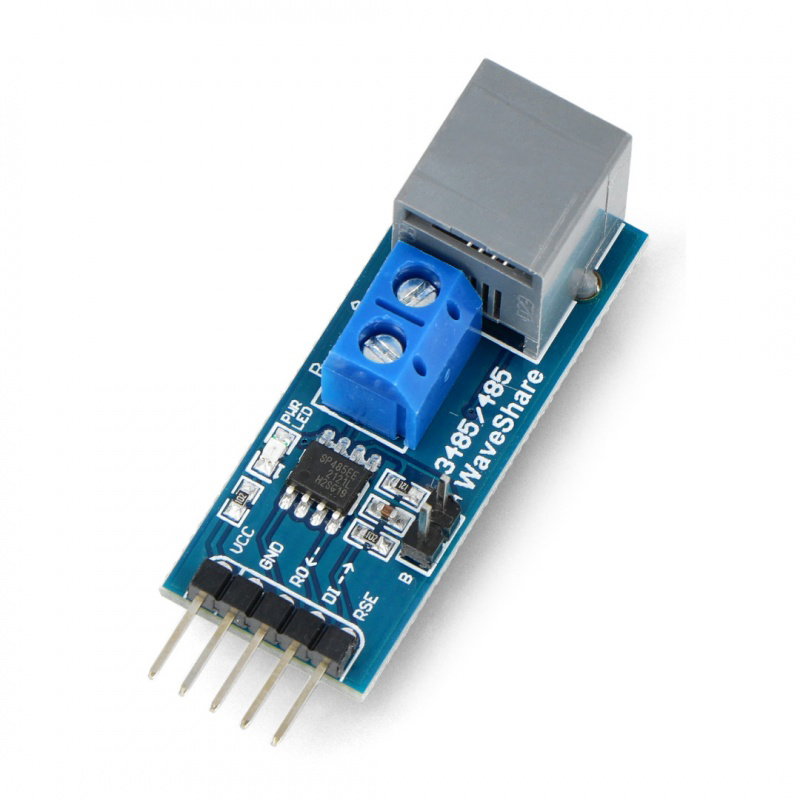

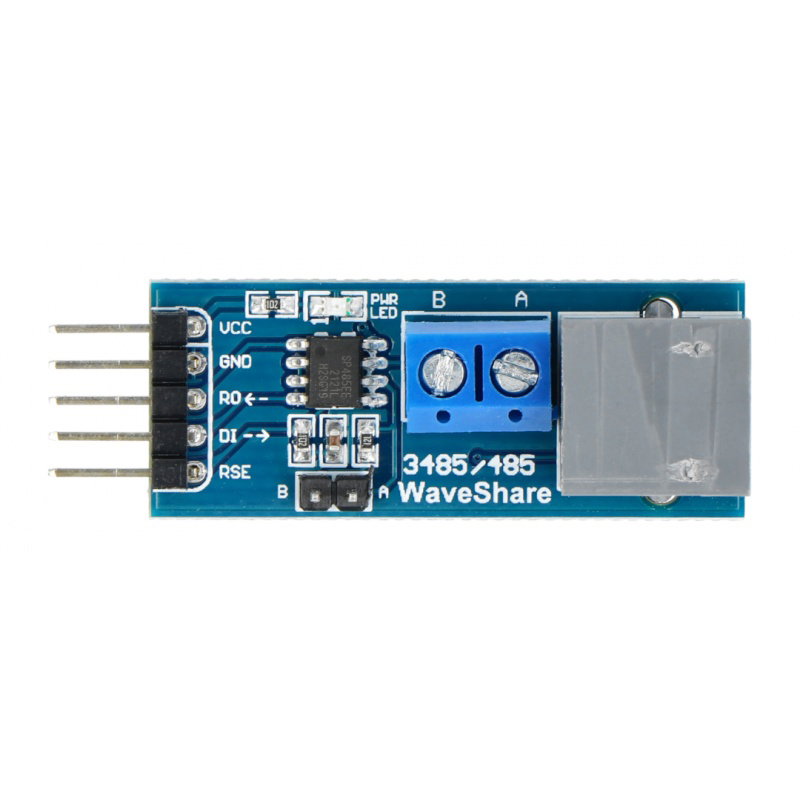

Produktbeschreibung: UART-Konverter - RS485 5V - ARK / RJ11

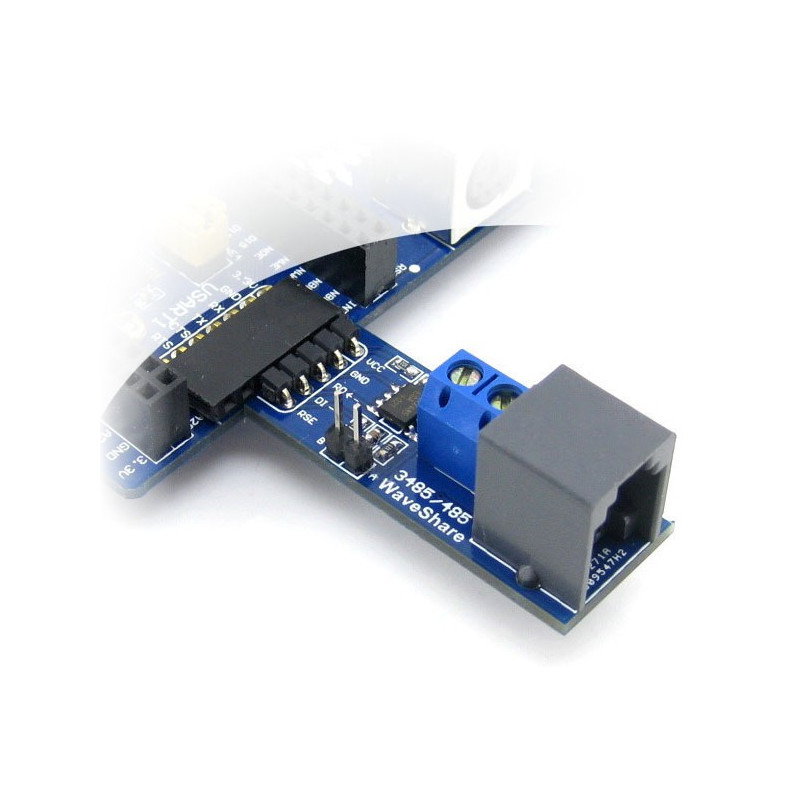

Der Konverter ermöglicht den Anschluss des RS-485-Bus-Mikrocontrollers, der bis zu 32 Geräte auf einer 1 km langen Leitung mit einer Geschwindigkeit von bis zu 10 Mb / s unterstützt. Das Modul basiert auf dem SP485-System, es ist mit Anschlüssen ausgestattet: Goldpin, Raster 2,54 mm - für die Verbindung mit dem Mikrocontroller über eine serielle Schnittstelle, ARK und RJ11 - für den RS485-Bus.

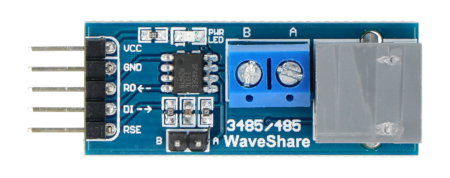

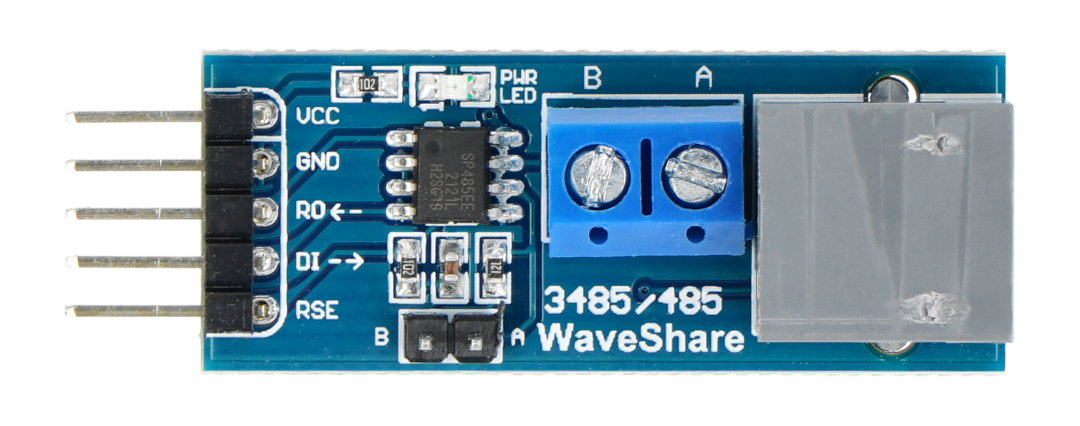

Konverterstifte
Das Modul kommuniziert über die serielle UART-Schnittstelle mit Goldpin-Anschlüssen - 2,54-mm-Raster . Die Beschreibung der Pins finden Sie in der folgenden Tabelle.
| Stift |
Beschreibung |
|---|---|
| VCC | Stromversorgung: 5,0 V |
| Masse | Die Masse des Systems. |
| RO | Der Datenausgang des seriellen Busses sollte mit dem Rx-Pin des Mikrocontrollers verbunden werden. |
| DI | Der Datenausgang des seriellen Busses sollte mit dem TX-Pin des Mikrocontrollers verbunden werden. |
| RSE |
Steuerung der Richtung von Ausgängen / Eingängen auf dem RS485-Bus:
|
| UND | RS-485 Ausgang / Eingang nicht invertierend. |
| B | RS-485 Ausgang / Eingang invertierend. |
Das System verfügt über drei Arten von RS485-Ausgangsanschlüssen: Goldpin-Raster 2,54 mm , ARK (Schraube) und RJ11 (Telefon) . Die Aufteilung der Telefonsteckerpins kann durch Löten der gekennzeichneten Jumper auf der Rückseite des Moduls konfiguriert werden.

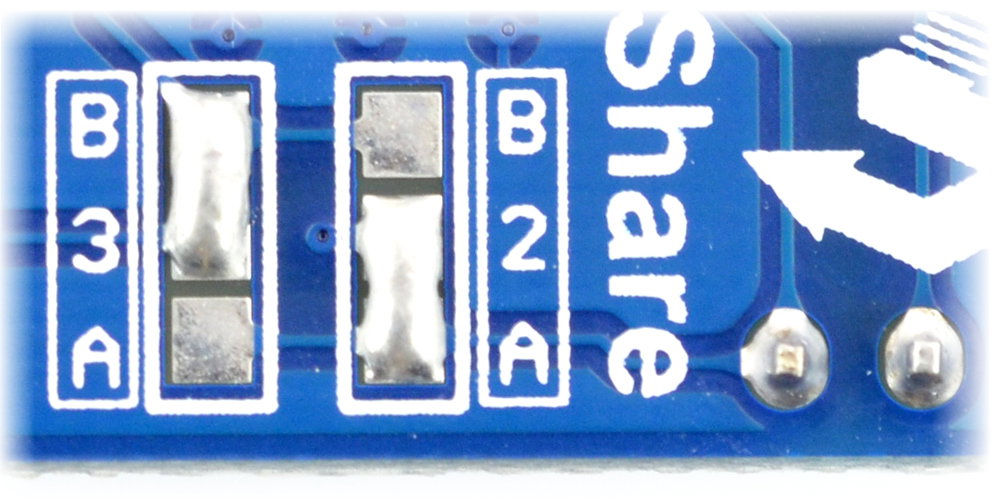

Konfigurationsjumper auf der Rückseite der Platine.
Spezifikation des UART - RS485-Konverters
- Betriebsspannung: 5,0 V
- Treiber: SP485 ( Dokumentation ) - Ersatz für MAX485
- Kommunikation mit dem Mikrocontroller: Serielle UART-Schnittstelle
- RS485-Busanschlüsse: Goldstift 2,54 mm, ARK oder RJ11
- Fliesengröße: 42 x 16,5 mm
