Produktbeschreibung: USB-UART CH343 Konverter - USB Typ C Stecker - Waveshare 21443
Das Modul basiert auf dem CH343-Chip . Es ermöglicht die Kommunikation zwischen USB- und UART -Schnittstellen. Es dient zum Datenaustausch zwischen einem Computer und einem Mikrocontroller. Es sorgt für eine stabile Informationsübertragung und ist zudem mit vielen Betriebssystemen kompatibel. Der Konverter wird mit einer Spannung von 5 V oder 3,3 V (Auswahl mit einem Jumper) versorgt. Version ausgestattet mit einem USB-Typ-C -Anschluss.

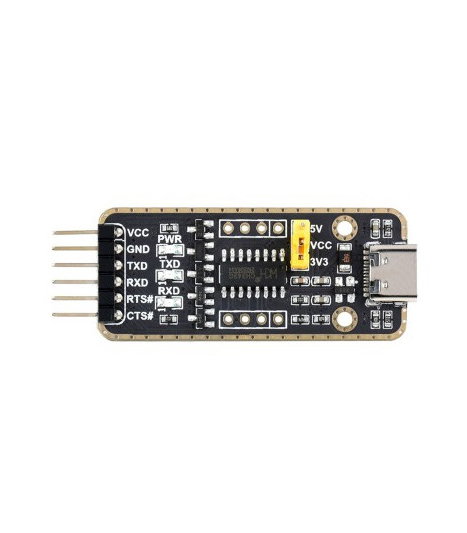

Konverter USB-UART CH343 - USB-Typ-C-Stecker - Waveshare 21443 .

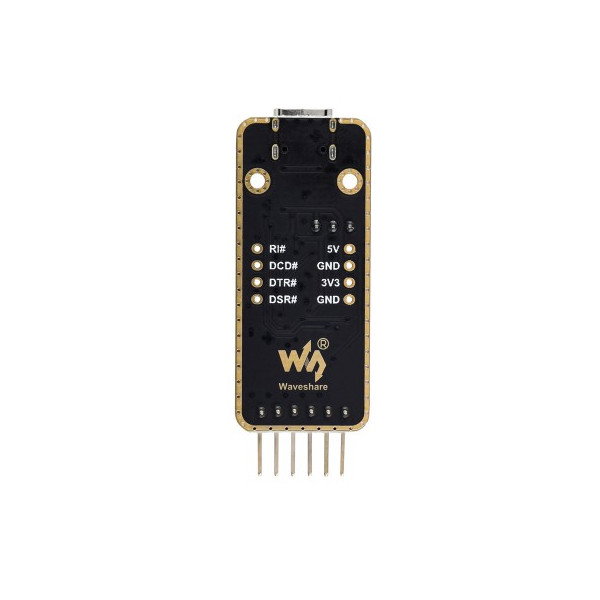

Konverterstifte .
Die Pins des Moduls
- VCC - Ausgangsspannung 5 V oder 3,3 V (Jumperauswahl)
- GND - Masse
- TXD - UART-Sender-Pin (verbunden mit MCU.RDX)
- RDX - UART-Empfänger-Pin (verbunden mit MCU.TXD)
- RTS # - Request-to-Send-Signal der UART-Schnittstelle (verbindet mit MCU.CTS)
- CTS # - Clear-to-Send-Signal der UART-Schnittstelle (verbindet mit MCU.RTS)
Merkmale des USB-UART-Konverters
- Basierend auf CH343-Chip: Unterstützt höhere Datenraten (bis zu 6 Mbit/s).
- Kompatibel mit Betriebssystemen: Mac, Linux, Android, Windows 7/8 / 8.1 / 10/11.
- Eingebaute rückstellbare Sicherung, transiente Spannungsdrossel. Das Modul verfügt über Überstrom-, Überspannungs- und Antistatikschutz, wodurch die Stoßfestigkeit verbessert wird. Bietet stabile und sichere Kommunikation.
- Eingebauter 3,3-V- und 5-V-TTL-Pegelschalter zur Auswahl des TTL-Kommunikationspegels.
- Unterstützung für 3,3 V / 5 V-Ausgang (das Modul wird über USB mit Strom versorgt, und der Jumper auf der Platine sollte ordnungsgemäß auf 3,3 V oder 5 V kurzgeschlossen sein).

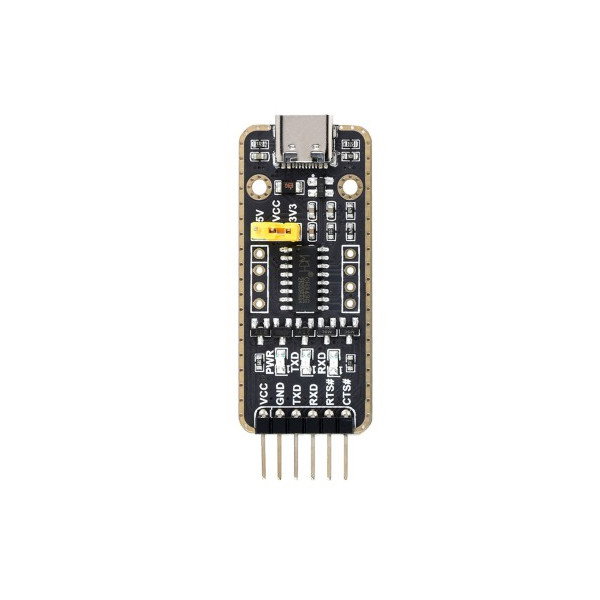

USB-UART-Konverter CH343 - Waveshare 21443 .

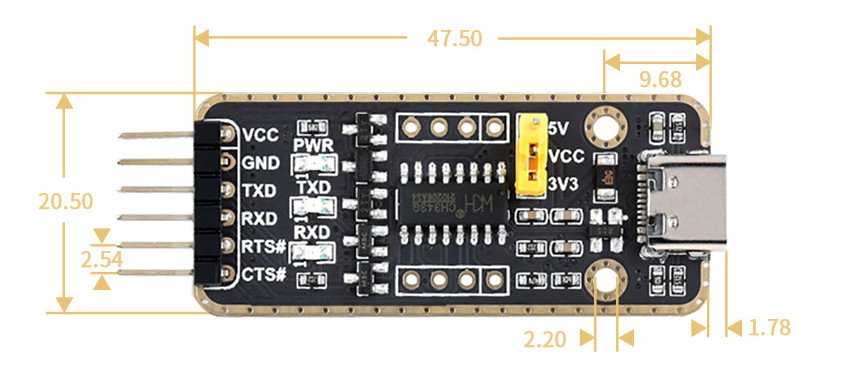

Detaillierte Abmessungen des Moduls .
Waveshare 21443-Spezifikation
- Entwickler: Waveshare
- Modellnummer des Herstellers: 21443
- Produkttyp: USB-UART-Konverter
- Steuersystem: CH343
- Datenübertragungsrate: 50 bps bis 6 Mbps
- USB: Typ C
- Eingebaute Dioden zeigen an: PWR-Stromversorgung und arbeiten im RXD- und TXD-Modus
Inhalt des Kits
- USB-UART CH343 Konverter - USB Typ C Stecker - Waveshare 21443: 1 Stk.
- 6-poliges Kabel: 1 Stk.
