Produktbeschreibung: Konverter USB-UART TTL FT232 - USB Typ C Buchse - Waveshare 20646
Das Modul ist mit einem Konverter ausgestattet, der die Kommunikation zwischen USB- und seriellen UART -Schnittstellen auf TTL -Ebene ermöglicht. Es hat einen eingebauten FT232 -Chip, er arbeitet mit einer Spannung im Bereich von 3,3 V bis 5 V, die mit einem Jumper ausgewählt wird. Das Gerät arbeitet mit voller USB-Geschwindigkeit von 12 Mb/s . Das Modul kann zum Datenaustausch zwischen Computer und Mikrocontrollersystem oder zur Programmierung elektronischer Geräte mit serieller Schnittstelle, zB Arduino oder STM32Discovery , verwendet werden. Um das System mit einem Computer zu verbinden, benötigen Sie ein Kabel mit einem USB-Typ-C-Stecker.

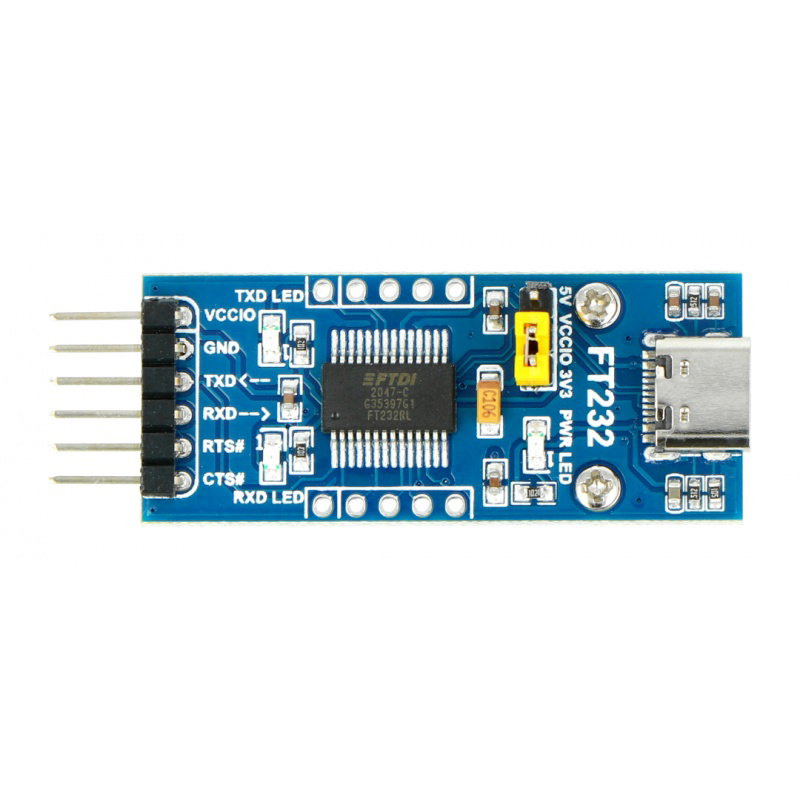

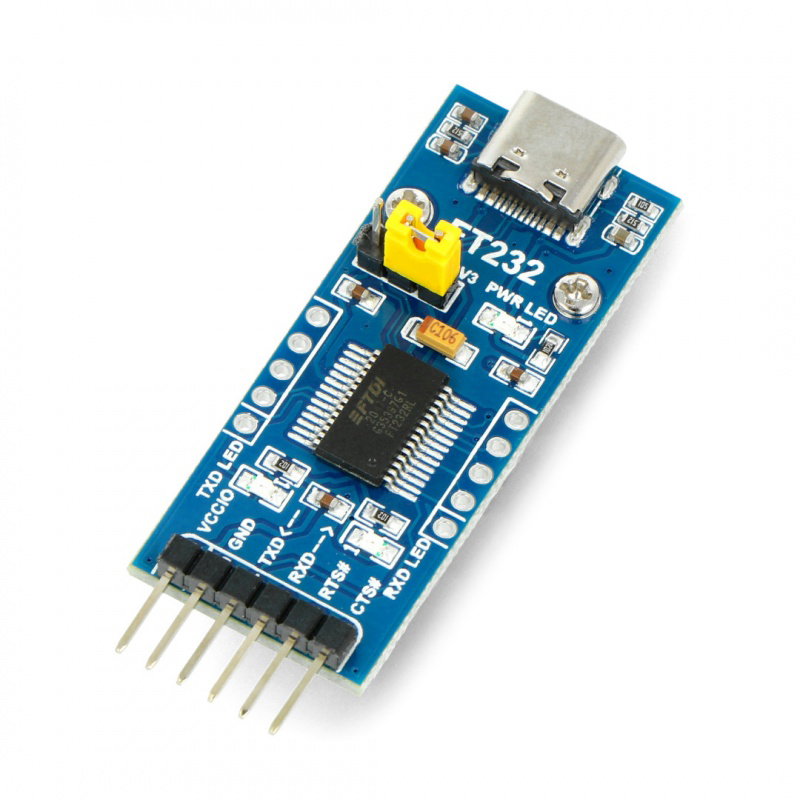

USB-UART TTL FT232 Konverter - USB Typ C Buchse - Waveshare 20646.
Warnung!
Das Modul ist NUR mit dem TTL-Pegel kompatibel, um Schäden zu vermeiden, schließen Sie es nicht direkt an die RS232-Schaltung an.

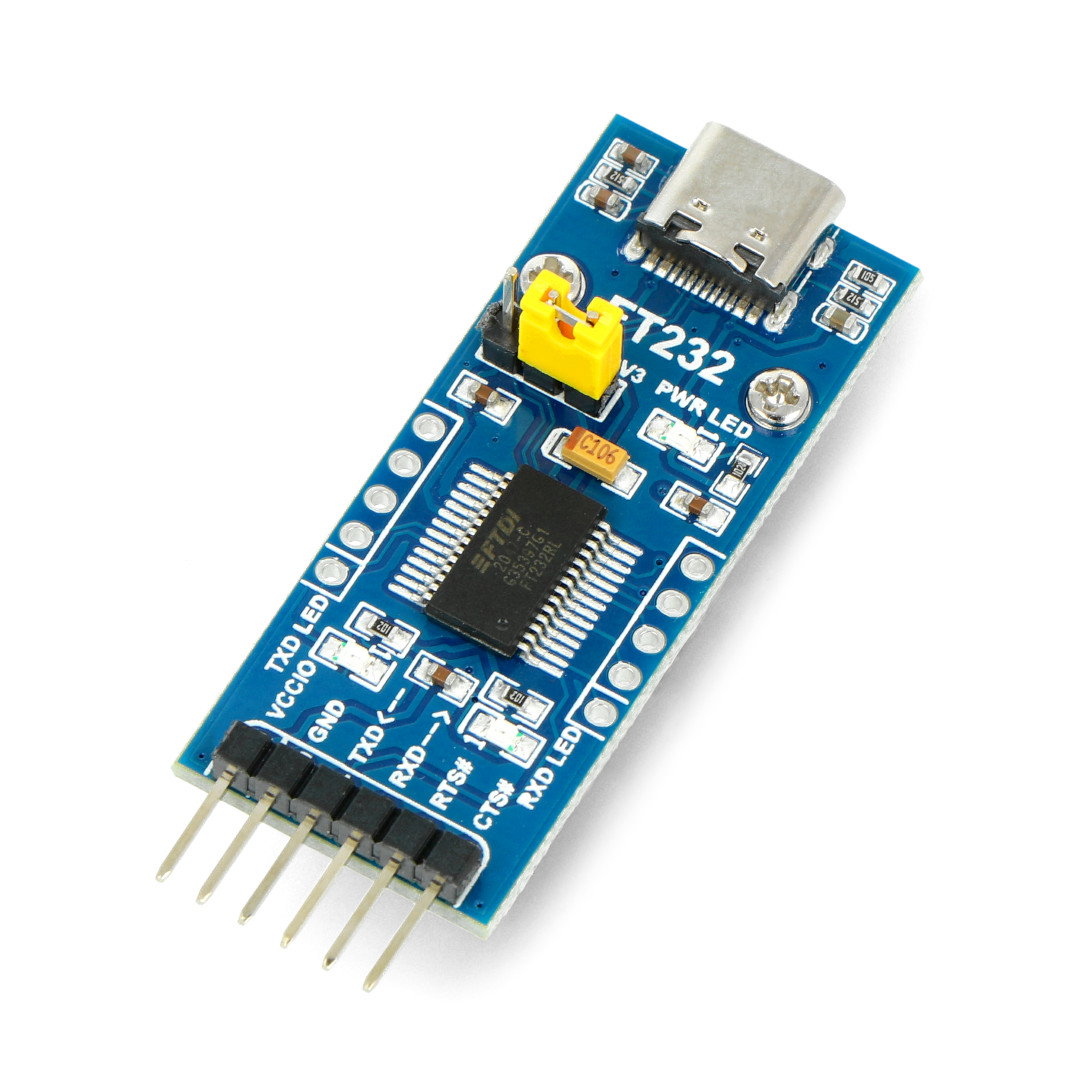

USB-UART-Konverter.
Besonderheiten des Konverters
- Single-Chip-USB-zu-UART-Datenübertragung
- Die Verwendung externer Widerstände ist nicht erforderlich
- Der USB-Funktionscontroller entspricht der USB 2.0-Spezifikation; volle Geschwindigkeit 12 MB / s
- Unterstützt Mac OS, Linux, Android, WinCE, Windows 7/8 / 8.1 / 10/11

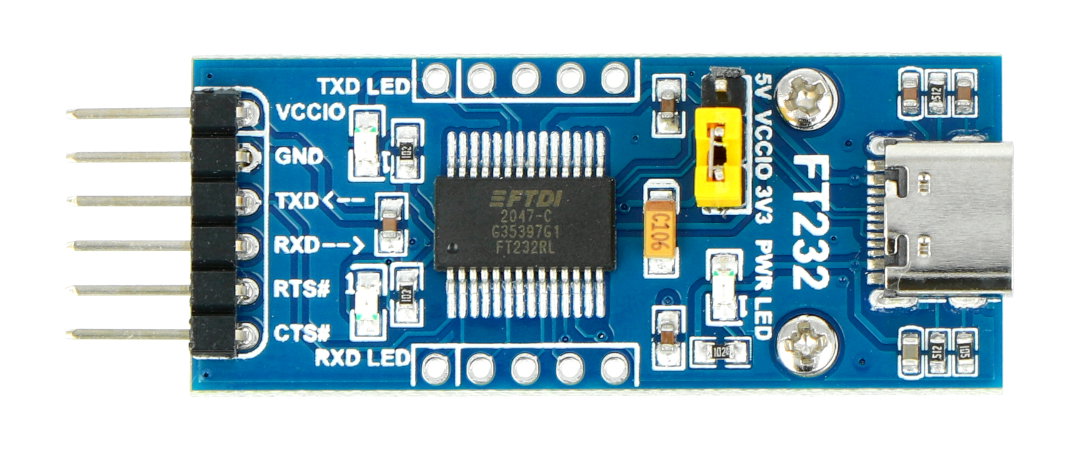

Beschreibung der Pinbelegung
- VCCIO - 3,3-V- oder 5-V-Stromversorgung, ausgewählt mit einem Jumper
- GND - die Masse des Systems
- TXD - UART-Sender-Pin, verbindet mit MCU.RX (Signalrichtung: MCU.RX << FT232 << PC.TX)
- RXD - UART-Empfängerstift, verbindet mit MCU.TX (Signalrichtung: MCU.TX >> FT232 >> PC.RX)
- RTS - Request-to-Send-Signal der UART-Schnittstelle, verbindet sich mit MCU.CTS (Signalrichtung: MCU.CTS << FT232 << PC.RTS)
- CTS - Clear-to-Send-Signal der UART-Schnittstelle, verbindet sich mit MCU.RTS (Signalrichtung: MCU.RTS >> FT232 >> PC.CTS)
Technische Spezifikation des Moduls
- Modultyp: Konverter
- Konvertierungstyp: USB C - UART TTL
- Eingebauter Chip: FT232RL
- Eingangsspannung: 3,3 V / 5 V
- Gerätetreiber für virtuelle COM-Ports
- 3x LEDs: TXD-LED, RXD-LED, POWER-LED
- Betriebstemperaturbereich: von –40 °C bis 85 °C
- Modulabmessungen: 46,17 x 19,11 mm

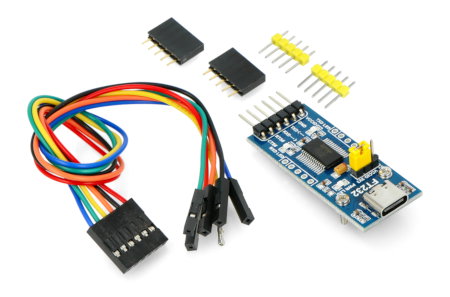

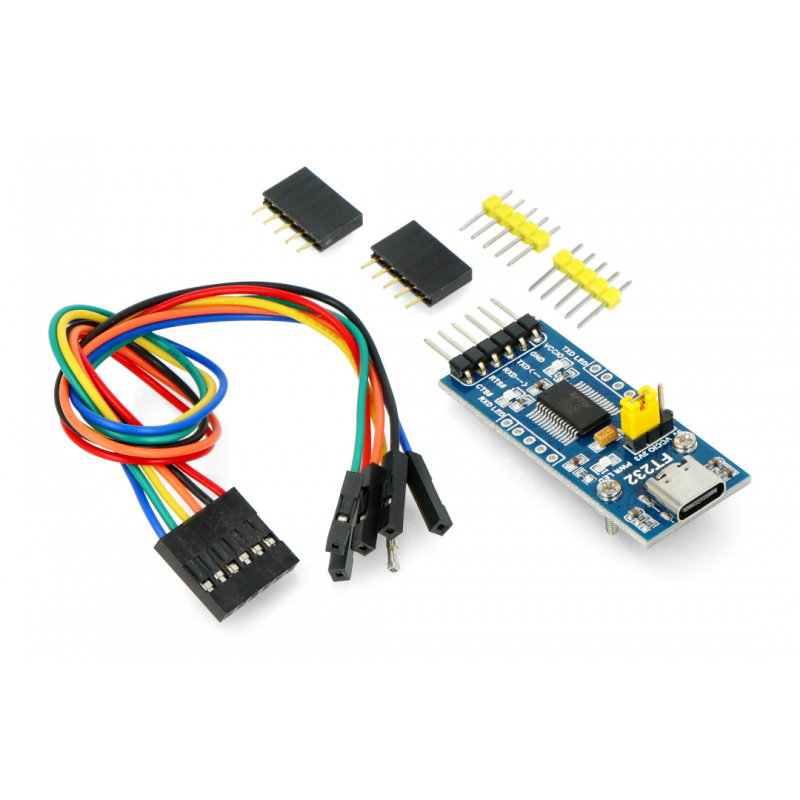

Inhalt des Kits
- USB-UART TTL FT232 Konverter - USB Typ C Buchse - Waveshare 20646
- 6-poliges Anschlusskabel
- Goldnadelstreifen - zwei Arten - 4 Stück
Inhalt des Kits.
