2-Kanal-RS232-Modul SP3232EEN Transceiver für Raspberry Pi Pico, UART - RS232 - Waveshare 19979

Index: WSR-19716 EAN: 5904422347222
Ein Modul, das es dem Raspberry Pi Pico ermöglicht, mit Geräten über die RS232-Schnittstelle zu kommunizieren. Das Shield ermöglicht es Ihnen, das Signal von der UART-Schnittstelle auf RS232 und von RS232 auf UART umzuwandeln, es ist mit 2 RS232-Kanälen in Form von ARK-Schraubverbindern und Stiften ausgestattet. Die Platine verfügt außerdem über LEDs, die über die Stromversorgung und Aktivität beider Kanäle informieren.
2-Kanal-RS232-Modul SP3232EEN Transceiver für Raspberry Pi Pico, UART - RS232 - Waveshare 19979
6,50 €
5,46 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Waveshare
Compatibility: Raspberry Pi

Produktbeschreibung: 2-Kanal RS232 SP3232EEN Transceiver Modul für Raspberry Pi Pico, UART - RS232 - Waveshare 19979

Das Modul basiert auf dem SP3232EEN-System, das es dem Raspberry Pi Pico ermöglicht, mit Geräten über die RS232-Schnittstelle zu kommunizieren. Das Shield ermöglicht es Ihnen, das Signal von der UART-Schnittstelle auf RS232 und von RS232 auf UART umzuwandeln, es ist mit 2 RS232-Kanälen in Form von ARK-Schraubverbindern und Stiften ausgestattet. Die Platine verfügt außerdem über LEDs, die über die Stromversorgung und Aktivität beider Kanäle informieren.

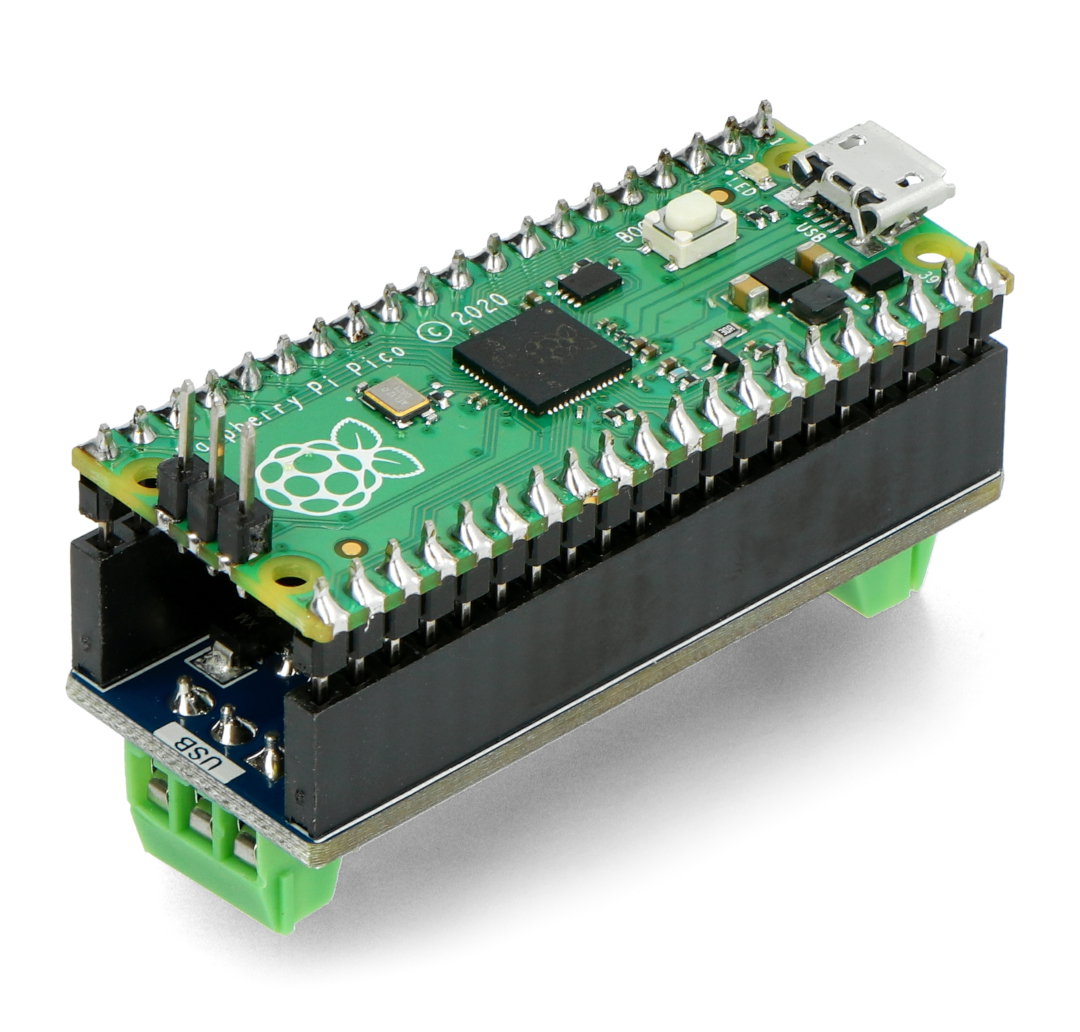

RS232-Modul mit Raspberry Pi Pico Verkaufsgegenstand ist das RS232-Modul, das Raspberry Pi Pico kann separat erworben werden.

Das Produkt ist mit dem Raspberry Pi Pico kompatibel

Der Hersteller stellt eine Wiki-Seite des Produkts zur Verfügung, die Informationen zu den Modul-Pins und eine ausführliche Bedienungsanleitung enthält.

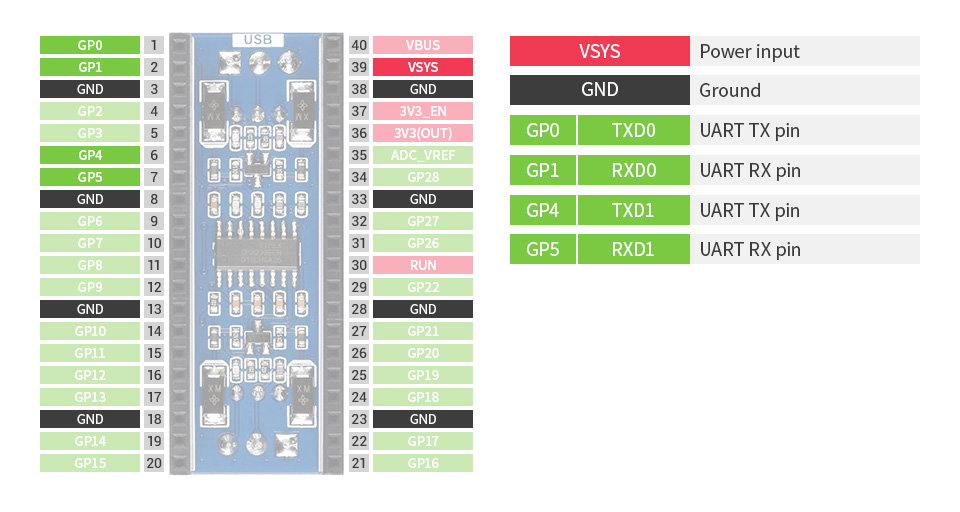

Die Pins des Moduls Die Pins des Moduls.

Die Pins des Moduls

Das Modul ist mit einer Buchse zum Anschluss des Raspberry Pi Pico bzw. Anschluss der Verbindungskabel ausgestattet. Das Modul verwendet Pins wie:

  • VSYS - Eingangsspannung
  • GND - die Masse des Systems
  • GP0 | TXD0 - TX-Pin der UART-Schnittstelle
  • GP1 | RXD0 - RX-Pin der UART-Schnittstelle
  • GP4 | TXD1 - TX-Pin der UART-Schnittstelle
  • GP5 | RXD1 - RX-Pin der UART-Schnittstelle

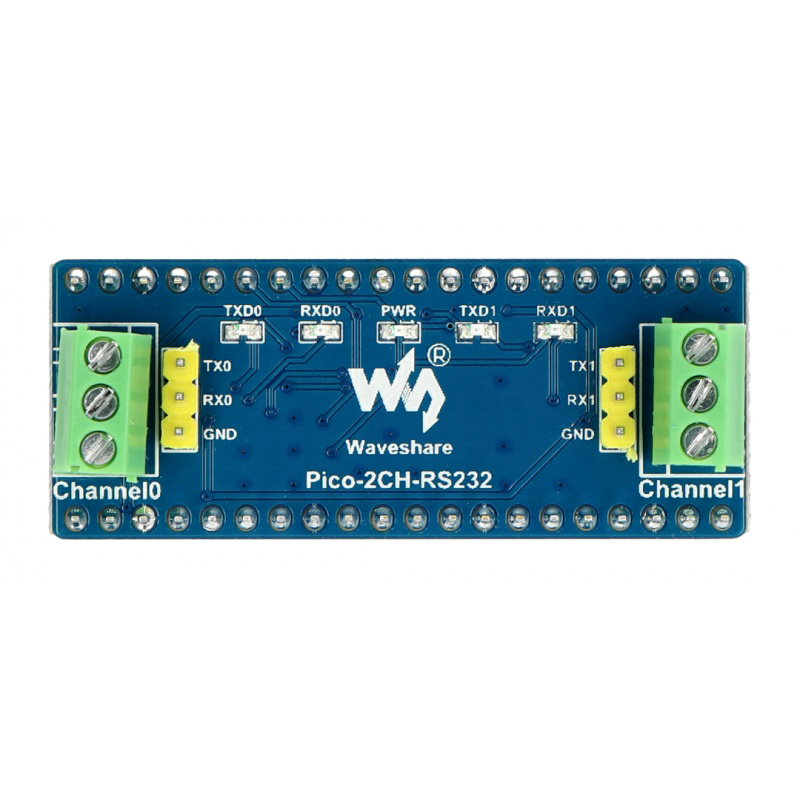

Elemente auf dem Brett

Das Board enthält solche Elemente wie:

  1. SP3232 RS232-Transceiver
  2. Raspberry Pi Pico-Anschluss
  3. RS232-Schnittstelle - 2-Kanal-RS232 (DB9-Anschluss über einen Adapter verfügbar)
  4. TVS-Diode
  5. ESD-Diode
  6. UART-Statusanzeige
Die Verteilung der Elemente auf dem Brett Die Verteilung der Elemente auf dem Brett.

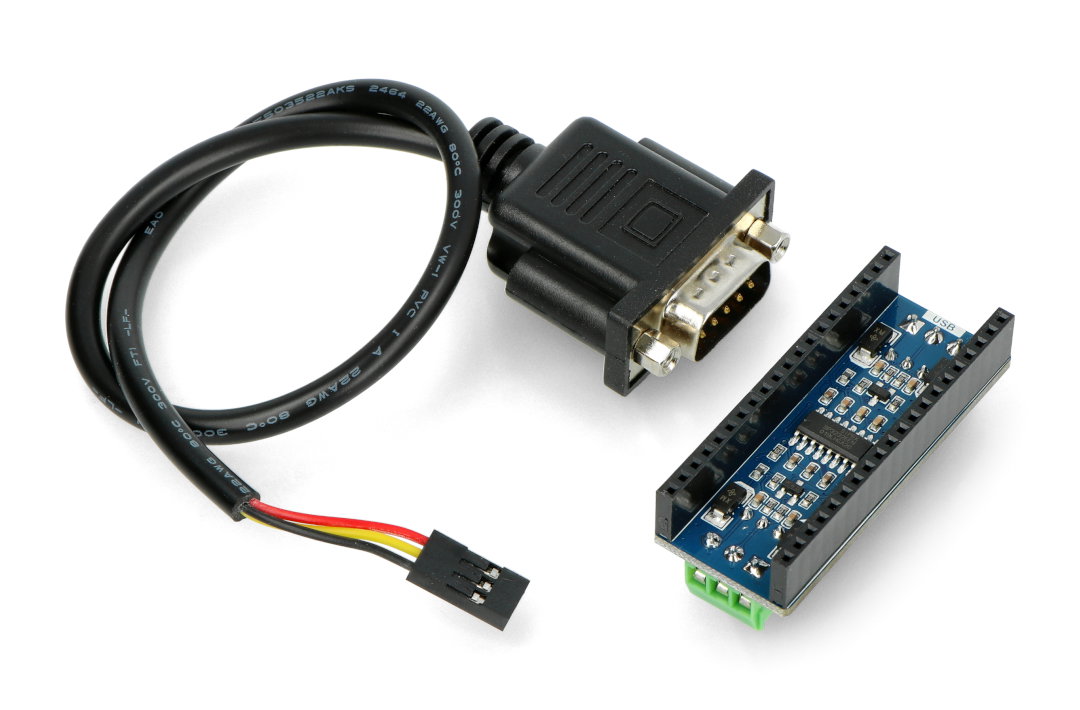

DB9-Adapter Das Set enthält auch einen Adapter für den DB9-Anschluss.

Modulspezifikation

  • Betriebsspannung: 3,3 V oder 5 V
  • Kommunikationsschnittstelle: UART / RS232
  • RS232-Sender/Empfänger: SP3232EEN
  • Baudrate: 300 bps bis 91200 bps

Inhalt des Kits

  • RS232-Modul
  • DB9-Adapter
Konverter - Layout SP3232
Konverter - Steckdose ARCHE
Konverter - Schnittstelle UART-RS232
PAKETBREITE 7 cm
PAKETHÖHE 8 cm
PAKETTIEFE 3 cm
PAKETGEWICHT 0.048 kg
