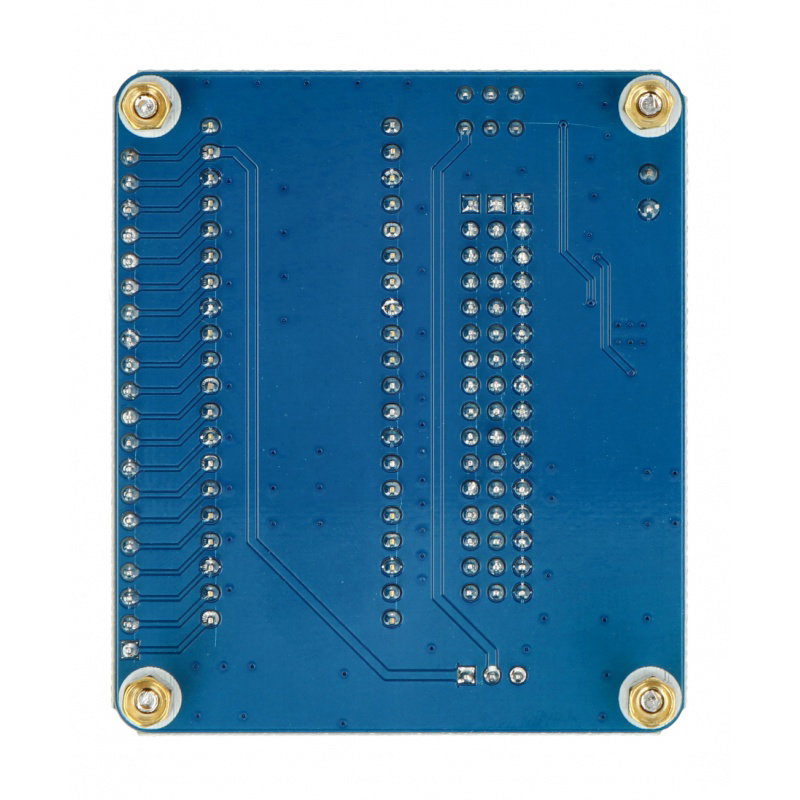

Produktbeschreibung: 16-Kanal, 16-Bit PWM-Servotreiber für Raspberry Pi Pico - Waveshare 19767
Erweiterungsmodul für Raspberry Pi Pico , mit dem Sie 16 Servos mit 16-Bit-Auflösung steuern können. Es verwendet die PWM -Schnittstelle für die Kommunikation. Das Modul ist zusätzlich mit einem Ausgangsspannungsregler 5 V / max. 3 A ausgestattet, der eine Batteriestromversorgung über den VIN-Pin ermöglicht.
Hauptmerkmale des Servotreibers
- Standard Raspberry Pi Pico-Anschluss
- 16-Kanal-Serv / PWM, 16-Bit-Auflösung für jeden Kanal
- Eingebauter Spannungsregler 5 V, maximaler Ausgangsstrom 3 A, ermöglicht Batteriebetrieb über den VIN-Anschluss
- Standard-Servoschnittstelle
- Unbenutzte Pins GPIO auf dem männlichen Goldpin-Streifen entfernt

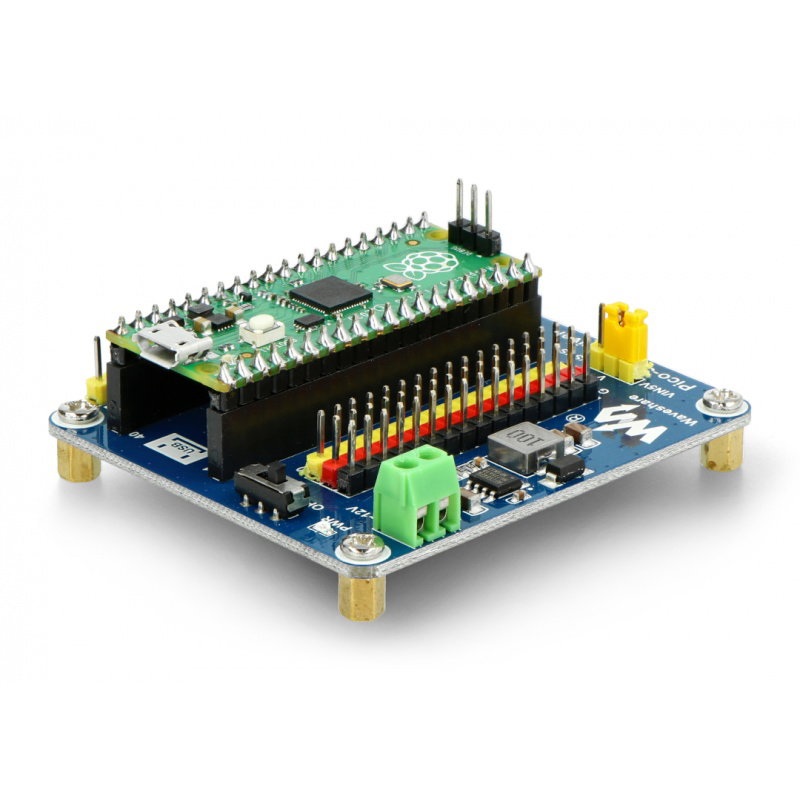

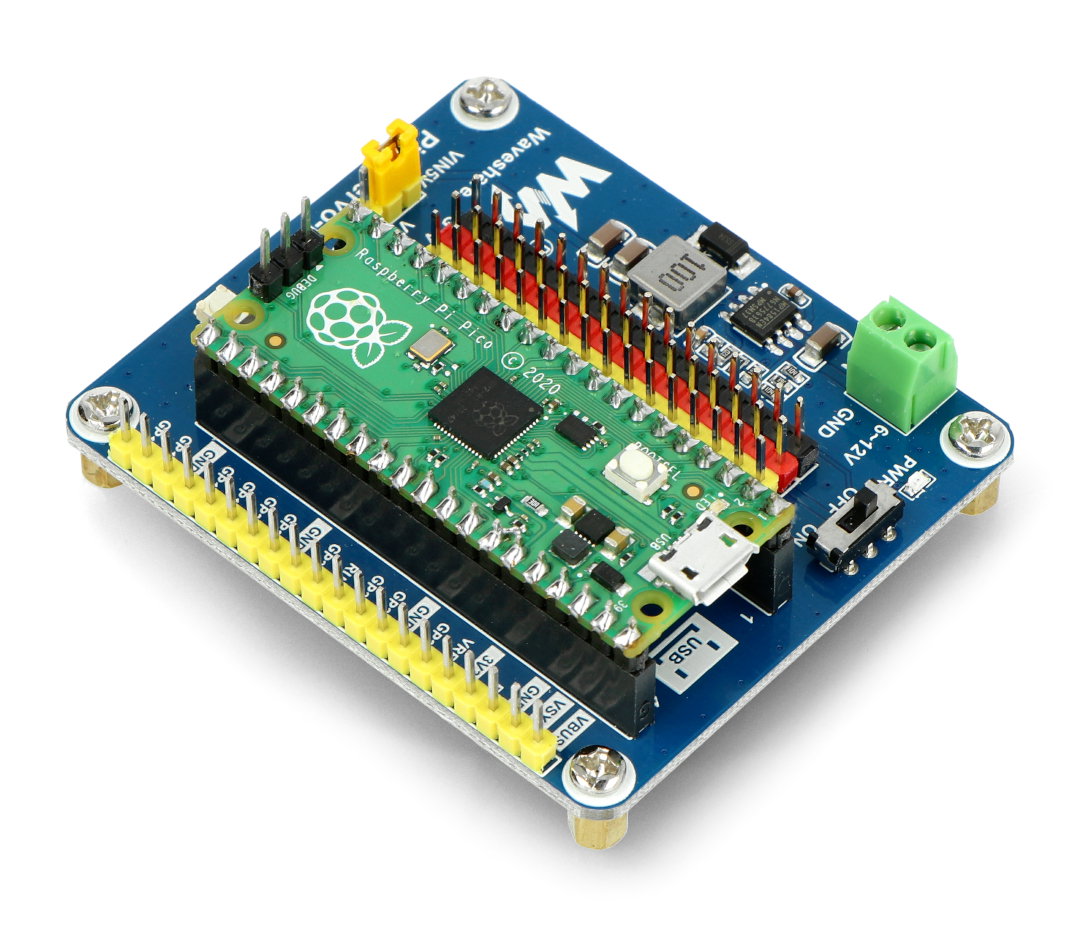

Servotreiber für Raspberry Pi Pico.Verkaufsgegenstand ist ein Treiber, das Raspberry Pi Pico-Modul kann separat erworben werden.
Das Produkt ist mit dem Raspberry Pi Pico kompatibel
Der Hersteller stellteine Wiki-Seite des Produkts zur Verfügung, die Informationen zu den Modul-Pins und eine ausführliche Bedienungsanleitung enthält.

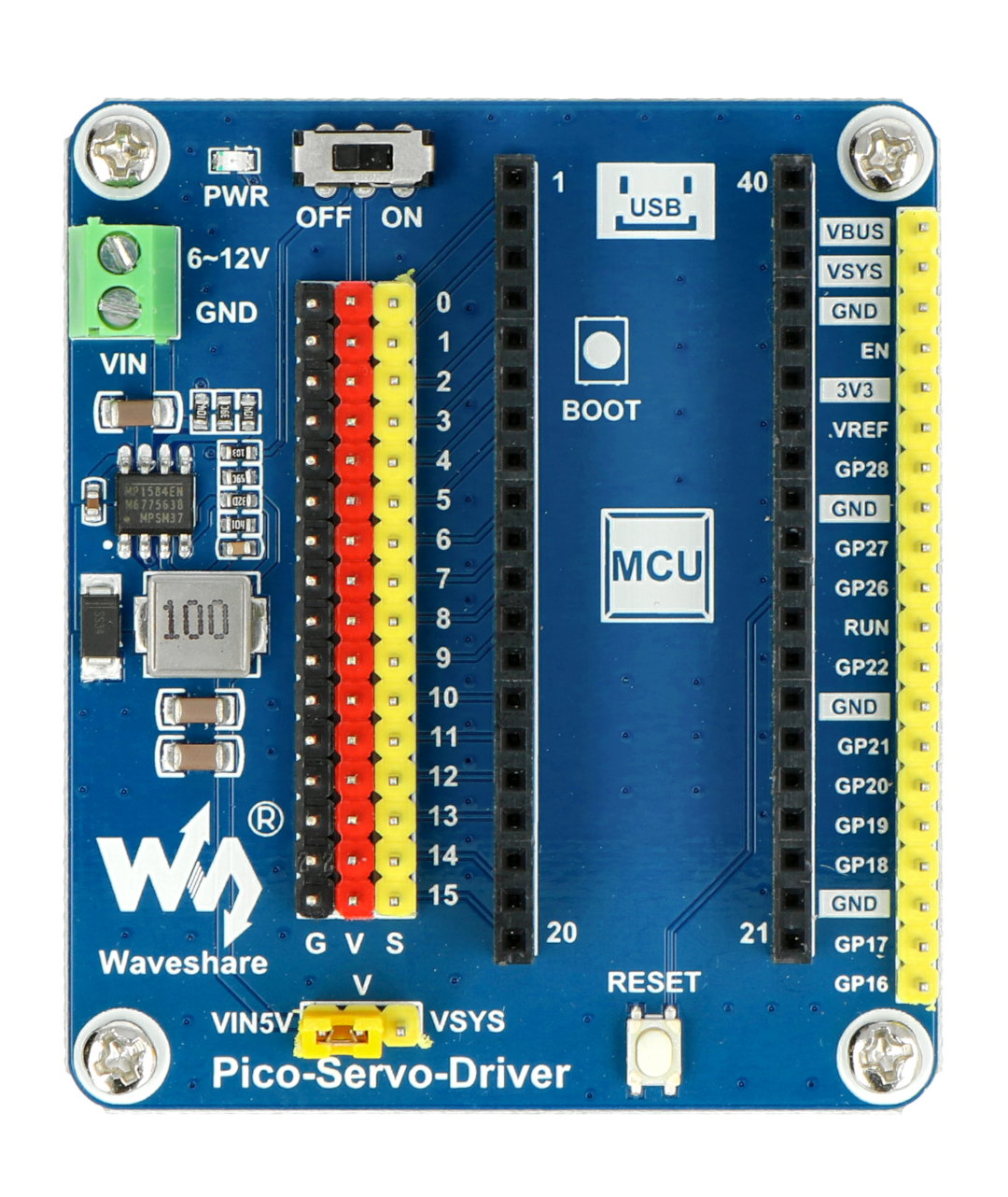

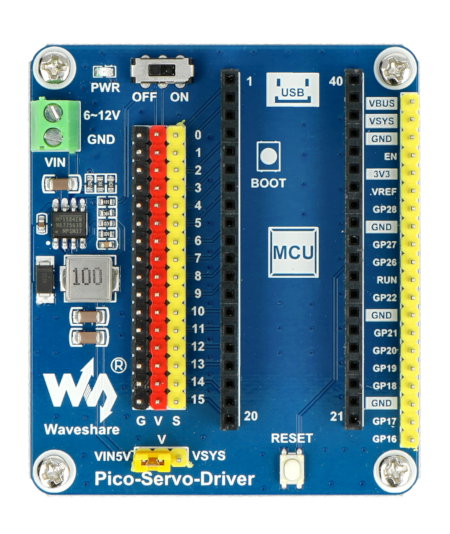

Treiberstifte.Die Pins des Servotreibers
Das Treibermodul ist mit einem Anschluss ausgestattet, an dem Sie das Raspberry Pi Pico-Modul anschließen können. Das Board hat auch einen männlichen Goldpin-Streifen, der nicht von den GPIO Raspberry Pi Pico-Treibern und Anschlüssen zum Anschließen von Servos verwendet wird. Der Treiber verwendet Pins wie:
- VSYS - 5 V Versorgungsspannung
- 3V3 (OUT) - Versorgungsspannung 3,3 V
- GND - die Masse des Systems
- GP (0-15) | PWM (0-15) - Servoausgänge
Das Sortiment unseres Shops umfasst auch andere Servoregler und Servos .
Spezifikation des Servotreibers
- Versorgungsspannung: 5 V (Pico) oder 6 V bis 12 V (VIN-Anschluss)
- Logikspannung: 3,3 V
- Servologikspannung: 5V
- Steuerschnittstelle: GPIO
- Befestigungslöcher: 3 mm
- Abmessungen: 65 x 56 mm
Servotreiber für Raspberry Pi Pico.
