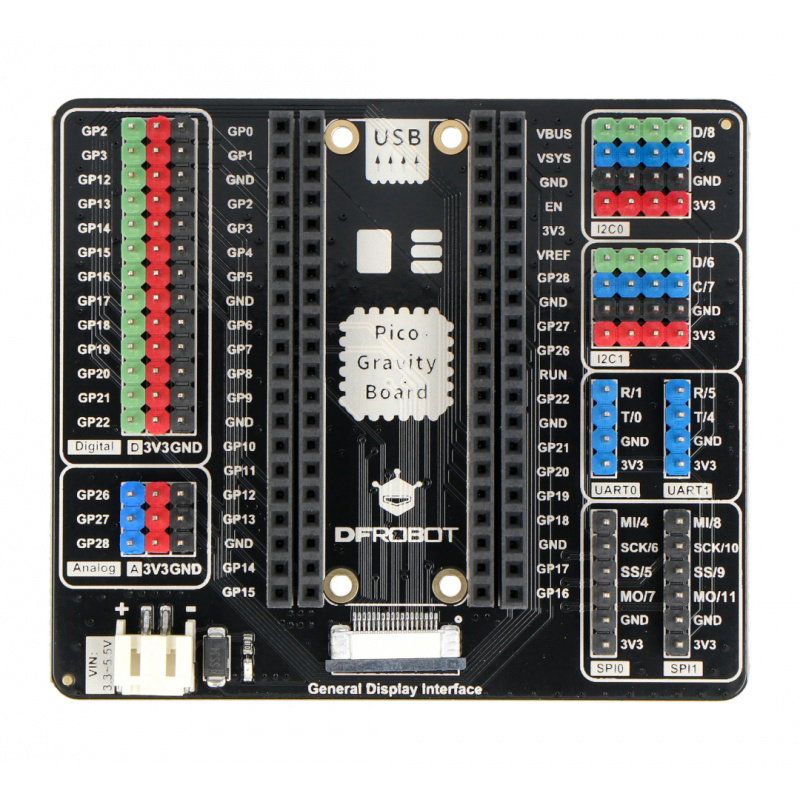

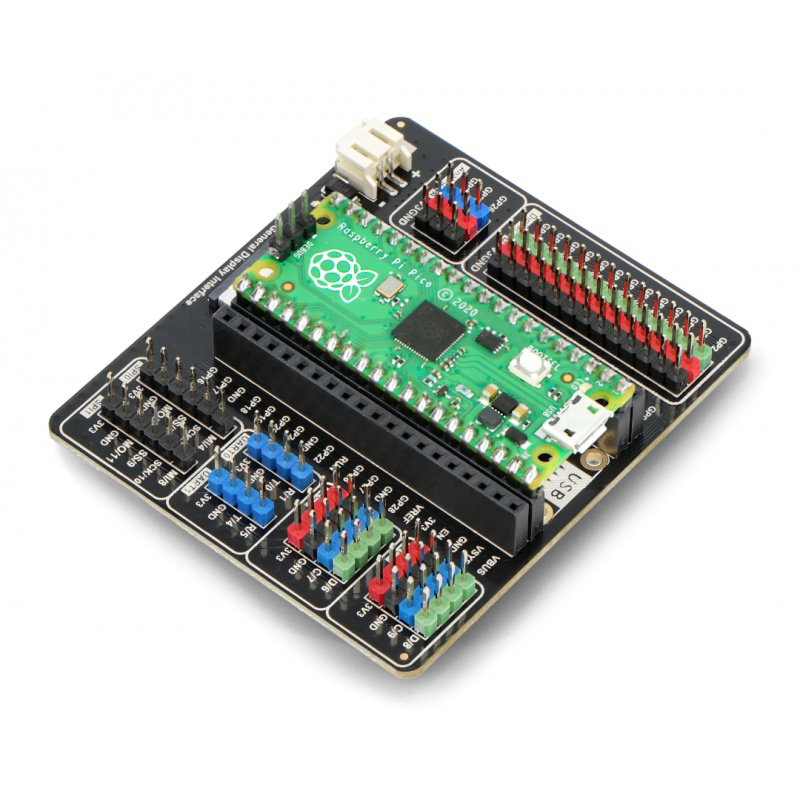

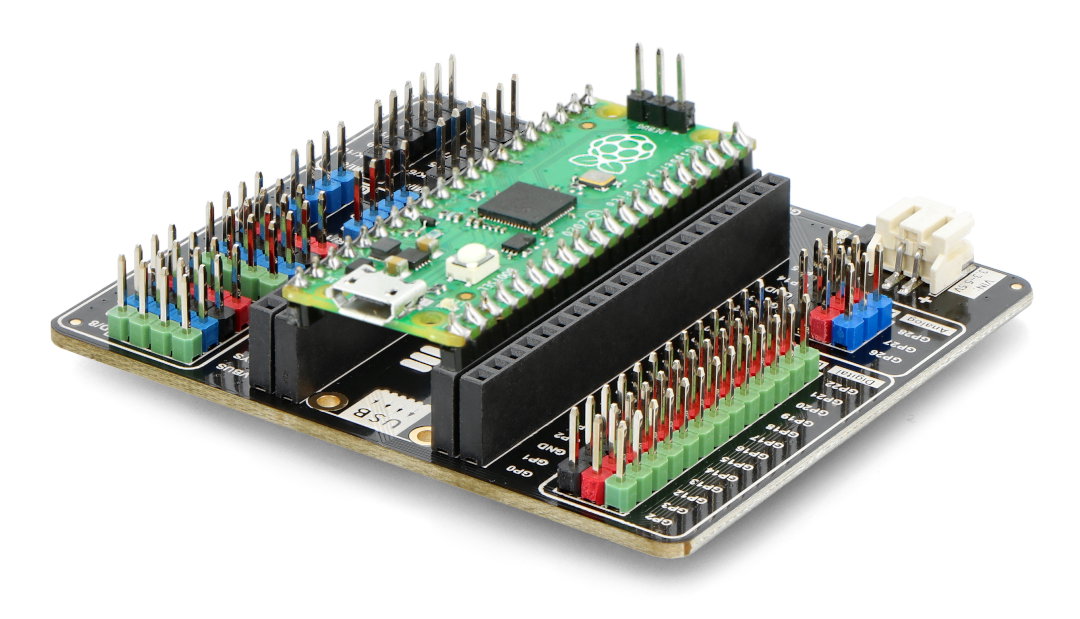

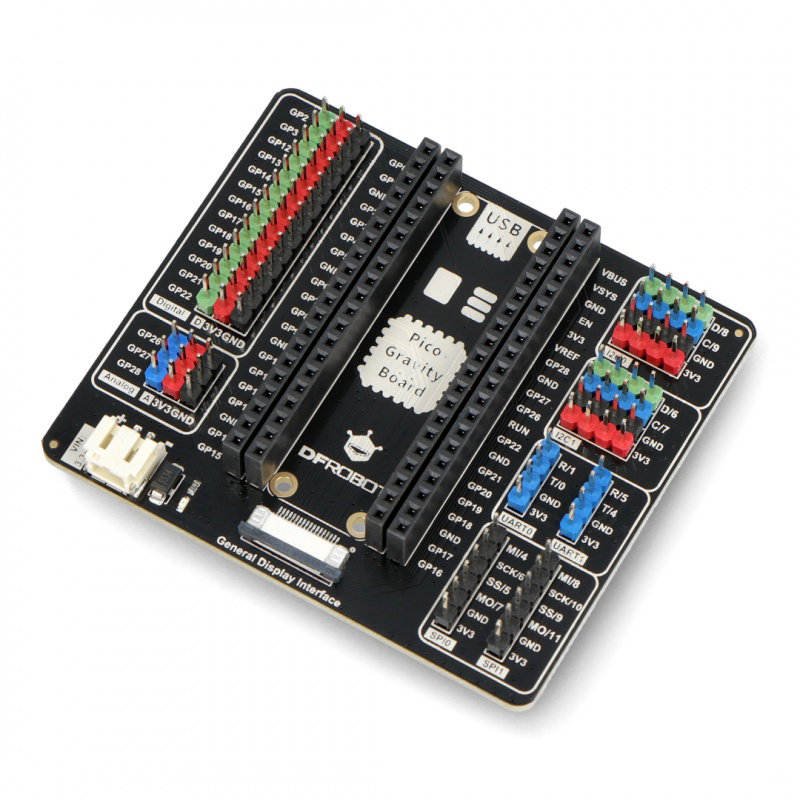

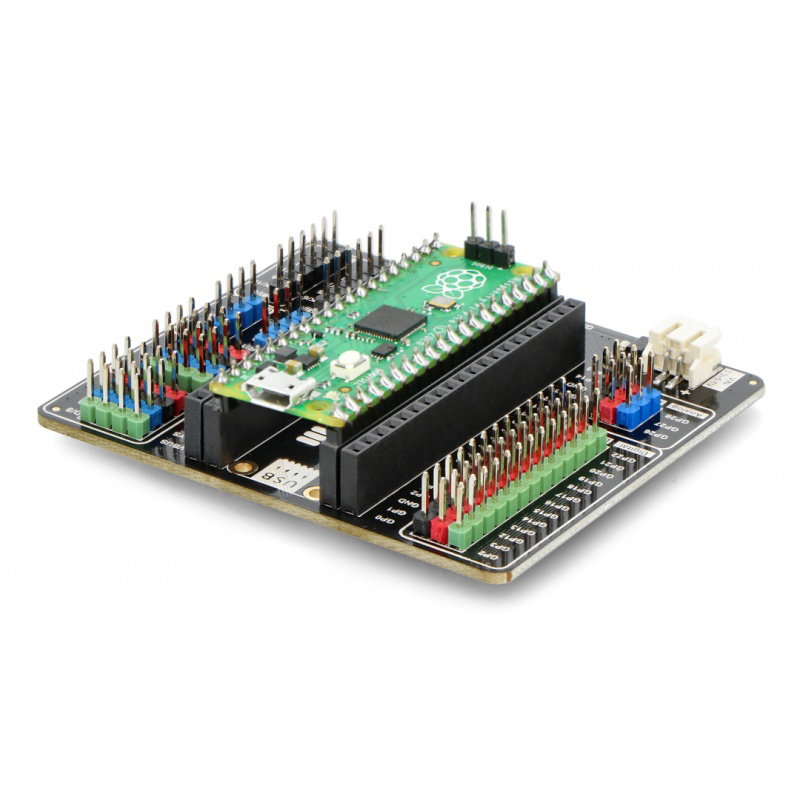

Produktbeschreibung: Gravity - Erweiterungsboard für Raspberry Pi Pico - DFRobot DFR0848
Erweiterungsmodul von DFRobot für das Raspberry Pi Pico Board. Dank der dedizierten Gravity -Anschlüsse können Sie Sensoren der Gravity-Serie auf einfache Weise an das Raspberry Pi Pico-Modul anschließen. Der Hersteller platzierte auf der Platine eine Buchse zum Anschluss des Raspberry Pi Pico-Moduls, führte alle seine I/O-Anschlüsse zu den männlichen Pins heraus und die weibliche Buchse, die auf der linken Seite der Platine platziert wurden, befinden sich auf dieser Seite auch analoge Anschlüsse. Auf der rechten Seite befinden sich Schnittstellen, die mit Gravity-Anschlüssen kompatibel sind. Alle Pins sind beschrieben , was die Suche nach der richtigen Schnittstelle erleichtert. Darüber hinaus ist das Board mit einer GDI-Display-Schnittstelle und einem JST PH2.0-Eingang zum Anschluss einer Stromquelle von 3,3 V bis 5,5 V ausgestattet
Pin-Expander für Raspberry Pi Pico, Pico-Modul kann separat erworben werden.

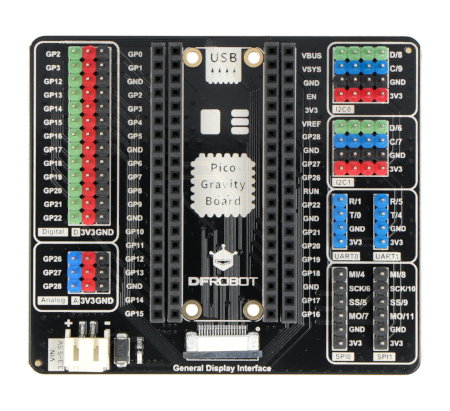

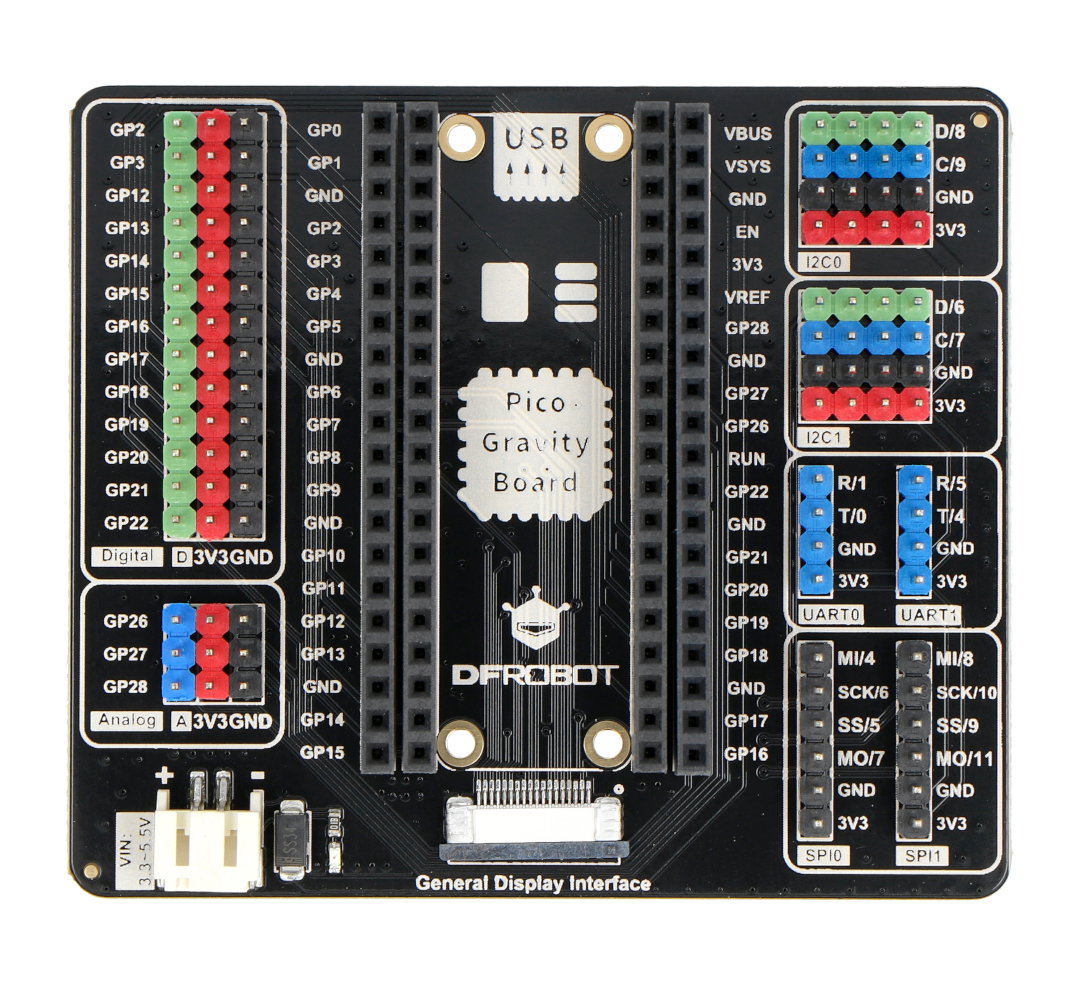

Der Expander verfügt über alle beschriebenen Raspberry Pi Pico- und Gravity-Anschlüsse.Der Hersteller hat eine Bedienungsanleitung für den Raspberry Pi Pico erstellt.
Hauptmerkmale des Raspberry Pi Pico-Expanders
- Kein Löten erforderlich, Plug-and-Play
- Es unterstützt alle Arten von Schwerkraftsensoren und -modulen
- Ausgestattet mit JST PH2.0-Schnittstelle zur Stromversorgung von 3,3 V bis 5,5 V
- Eingebauter GDI-Port, kompatibel mit Displays der GDI DFRobot-Serie
Spezifikation des DFRobot-Expandermoduls
- Alle Pins des Raspberry Pi Pico-Moduls werden herausgenommen
- Alle Pico-Pins sind beschriftet
- Digitale E/A x 13: GP2, GP3, GP12-22
- Analoge E/A x 3: GP26-GP28
- UART x2
- I2C x2
- SPI x2
- Stromversorgung: JST PH2.0
- Versorgungsspannung: von 3,3 V bis 5,5 V
- Anzeigeschnittstelle: GDI
- Abmessungen: 73 x 63 mm
Klare Markierungen und breite Verwendbarkeit
Das Gravity Erweiterungsboard für Raspberry Pico ist ein Produkt, das sich durch hohe Qualität, durchdachtes Design und beachtliche Benutzerfreundlichkeit auszeichnet. Besonders hervorzuheben ist die präzise Ausführung - jede Ausgabe wird mit 100%iger Präzision aufbereitet und ordentlich beschrieben.
Die Möglichkeit, zusätzliche Geräte anzuschließen, ist der Hauptvorteil der Verwendung einer Erweiterungskarte von DFRobot. Dies ist ein Vorschlag, der sowohl in den Händen von Anfängern als auch von erfahrenen Benutzern funktioniert.
DFRobot-Erweiterungskarte
Warum lohnt es sich, in diese Art von Add-Ons für den Raspberry Pi Pico Hat zu investieren? Terminal-Expander können die Nutzbarkeit der Platine deutlich erhöhen, indem sie mehr Platz zum Anschließen zusätzlicher Elemente bieten.
Dadurch stehen Ihnen mit der Gravity-Fliese nahezu unbegrenzte Möglichkeiten zur Verfügung. Hier finden Sie unter anderem ein Dutzend digitale Ausgänge, drei analoge Ausgänge und einen General Display Interface Port zum Anschluss eines Displays.
