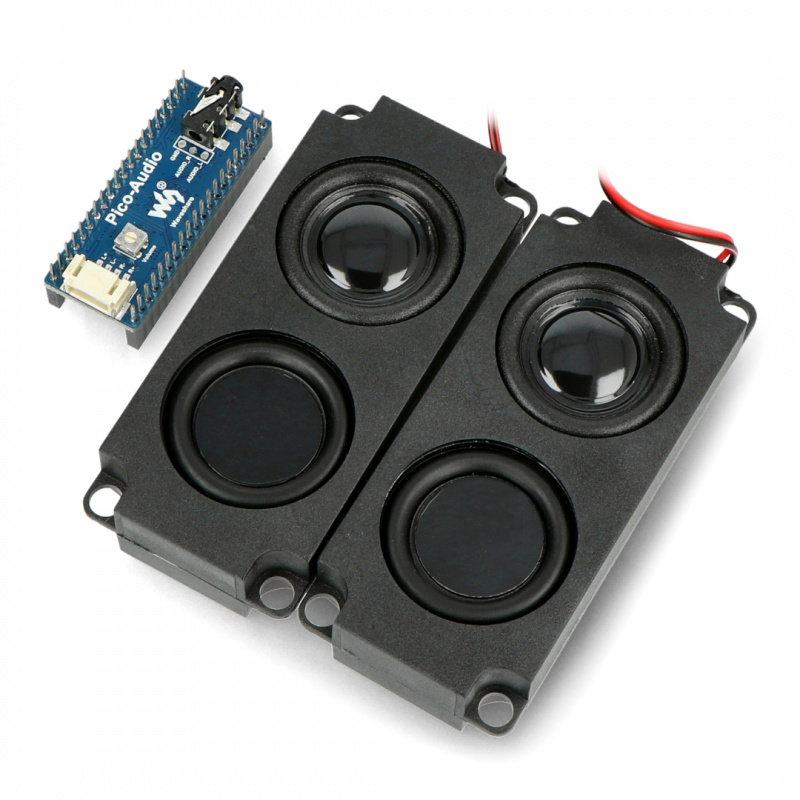

Produktbeschreibung: Audioerweiterung + 2x 5W Lautsprecher für Raspberry Pi Pico - Waveshare 20167
Mit dem Modul von Waveshare können Sie die Fähigkeiten des Raspberry Pi Pico um einen Audioausgang erweitern. Das mitgelieferte Modul in Form eines Overlays für RPi Pico basiert auf dem PCM5101A -System und ist mit einem Anschluss zum Anschließen von Lautsprechern, einer Miniklinke zum Anschließen von Kopfhörern und einem Potentiometer zum Einstellen der Lautstärke ausgestattet. Das Set enthält außerdem zwei Lautsprecher mit einer Leistung von 5 W und einer Impedanz von 8 Ω.
Der Hersteller hat einen Leitfaden für Benutzer von Raspberry Pi Pico vorbereitet, in dem er das Handbuch und Beispielprogramme in der Sprache C veröffentlicht.

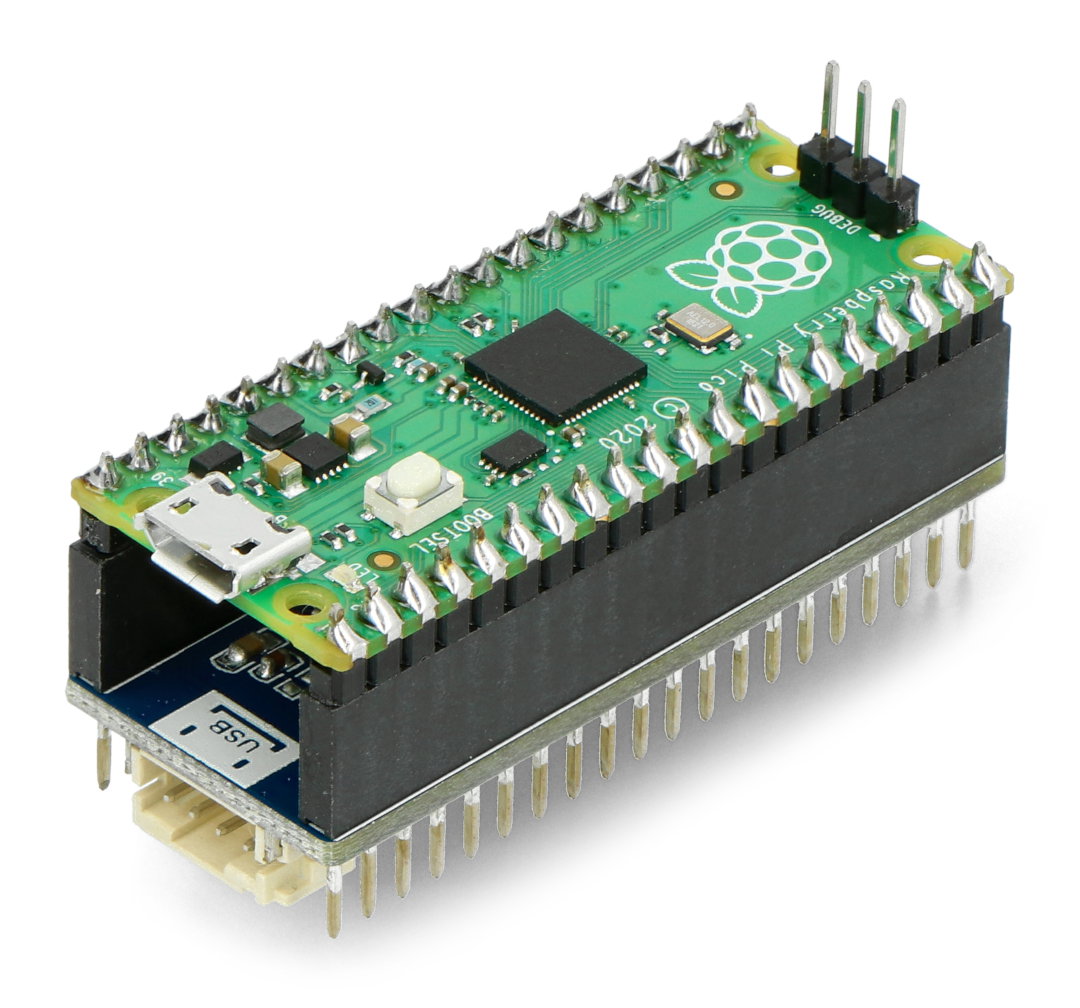

Das Modul ist mit einer Buchse zum direkten Anschluss des Raspberry Pi Pico ausgestattet, RPi Pico nicht im Kit enthalten, sie können separat erworben werden.

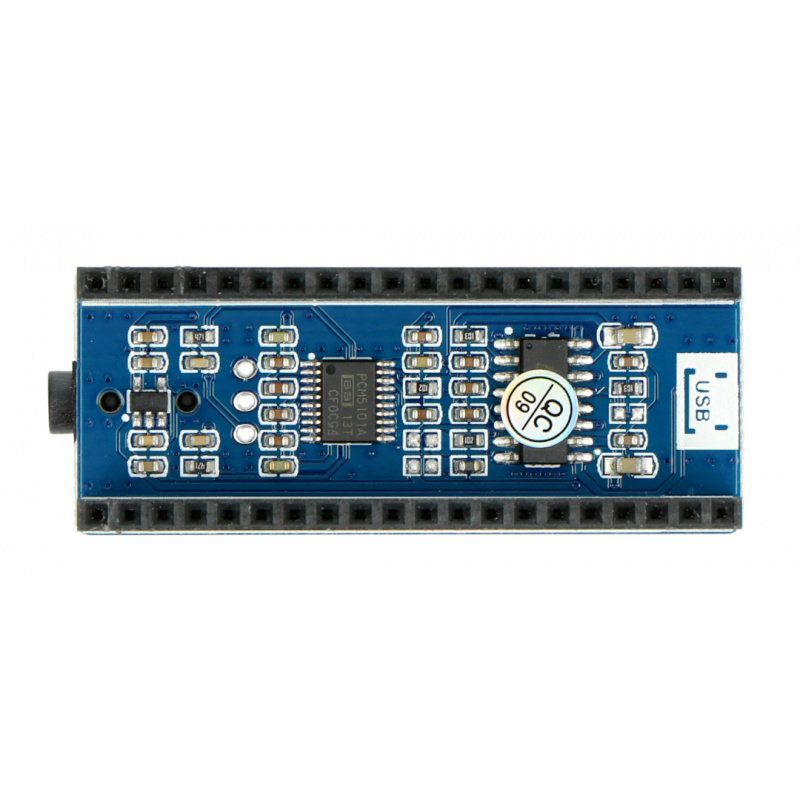

Audiomodul basierend auf dem PCM5101A-Chip.
Hauptmerkmale der Pico-Audioerweiterung
- Die Buchse ist mit den Abschlüssen des Raspberry Pi Pico kompatibel.
- Standard-3,5-mm-Klinkenstecker zum Anschließen von Kopfhörern.
- Zweikanal für Lautsprecheranschluss.
- Die Abtastfrequenz liegt zwischen 8 Hz und 384.000 Hz.
- Stereo-Effektausgang.
- Es verwendet eine I2S-Schnittstelle und reduziert effektiv EMI.
- Der Hersteller legt dem Raspberry Pi Pico Mustercodes bei.

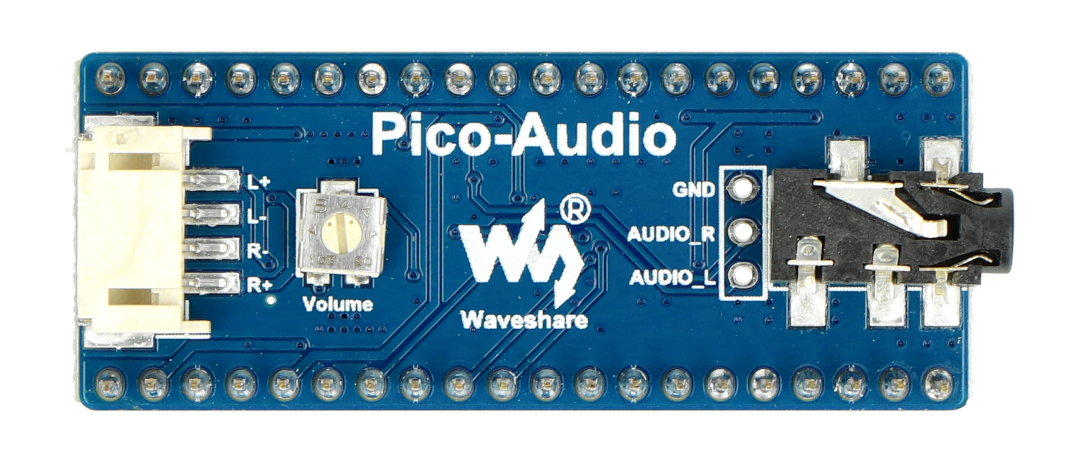

Die Verteilung der Elemente auf dem Brett
- 4-poliger Anschluss zum Anschließen von Lautsprechern.
- Potentiometer zum Einstellen der Lautstärke.
- Audio-Decoder-Ausgang.
- 3,5-mm-Klinkenstecker.
- 3,3 V Spannungsregler RT9193-33.
- Audiodecoder PCM5101A.
- Audioverstärker APA2068.
- Raspberry Pi Pico-Buchse.

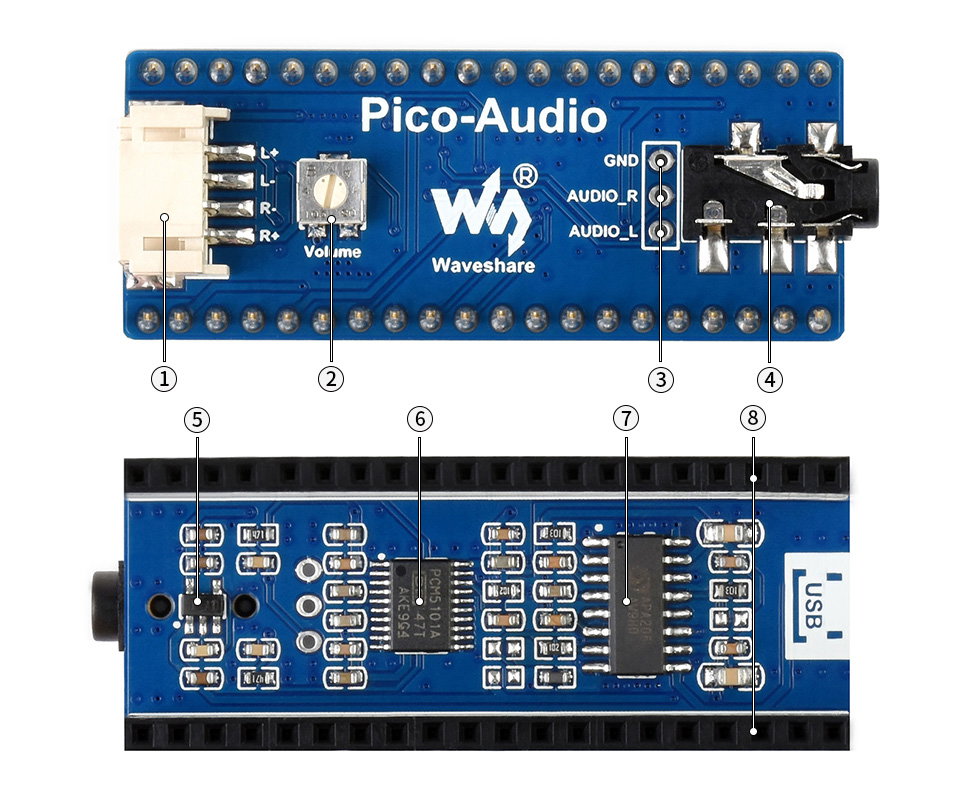

Die Verteilung der Elemente auf dem Brett.
Spezifikation des Audiomoduls für Raspberry Pi Pico
- Chip: PCM5101A
- Versorgungsspannung: 5V
- Logikspannung: 3,3 V
- Kommunikation: I2S
- DAC-SNR: 106 dB
- Unterstützte Lautsprecher: 2,6 W / Kanal (4 Ω BTL)
- Abmessungen: 52 x 21 mm

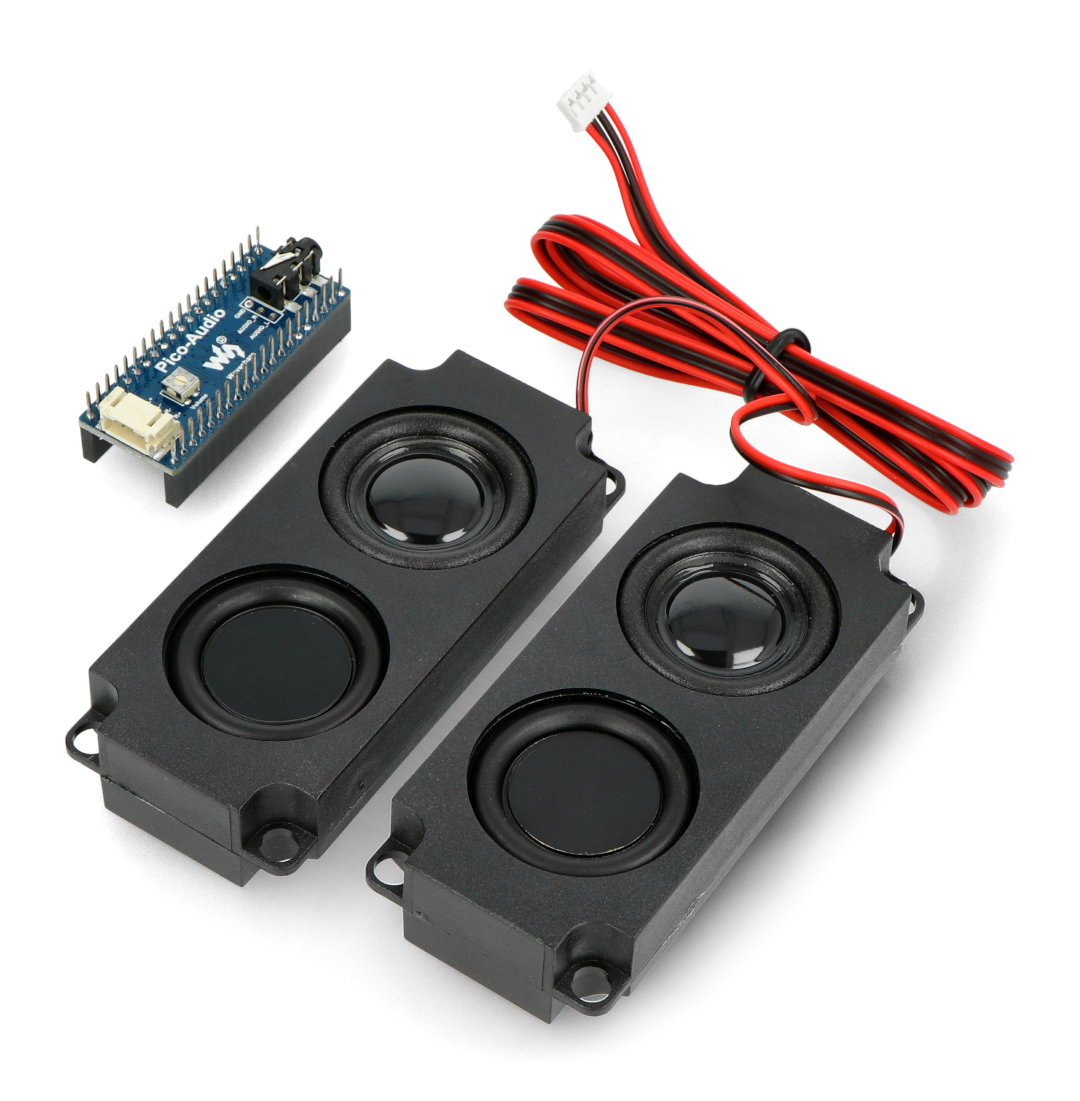

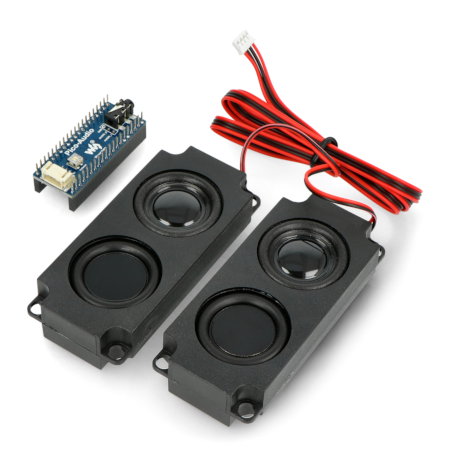

Inhalt des Kits
- Audio-Erweiterungsmodul für Raspberry Pi Pico
- 5 W 8 Ω Lautsprecher
