2-Kanal RS485 - 2-Kanal UART-RS485 SP3485 - für Raspberry Pi Pico - Waveshare 19717

Index: WSR-20098 EAN: 5904422380144
Das von Waveshare hergestellte Modul in Form eines 2-Kanal- UART-RS485 -Kommunikationskonverters. Es ist für die Verwendung mit dem Raspberry Pi Pico bestimmt und verfügt über Anschlüsse, die mit den Raspberry Pi Pico-Anschlüssen kompatibel sind. Die Datenübertragungsgeschwindigkeit reicht von 300 bps bis 500.000 bps .
2-Kanal RS485 - 2-Kanal UART-RS485 SP3485 - für Raspberry Pi Pico - Waveshare 19717
6,50 €
5,46 € zzgl. MwSt.
Lieferung 15 pcs geplant für 2024-07-12
Warten auf Lieferung
PayPal Bezahlung
Hersteller: Waveshare
Compatibility: Raspberry Pi

Produktbeschreibung: 2-Kanal RS485 - 2-Kanal UART-RS485 SP3485 Modul - für Raspberry Pi Pico - Waveshare 19717

Das von Waveshare hergestellte Modul in Form eines 2-Kanal- UART-RS485 -Kommunikationskonverters. Es ist für die Verwendung mit dem Raspberry Pi Pico bestimmt und verfügt über Anschlüsse, die mit den Raspberry Pi Pico -Anschlüssen kompatibel sind. Die Datenübertragungsgeschwindigkeit reicht von 300 bps bis 500.000 bps .

Das Produkt ist mit dem Raspberry Pi Pico kompatibel!

Auf der Website des Herstellers ist eine Produkt-Wiki-Seite verfügbar, die den Einstieg in die Arbeit mit dem Modul erheblich erleichtert. Schau es dir an!

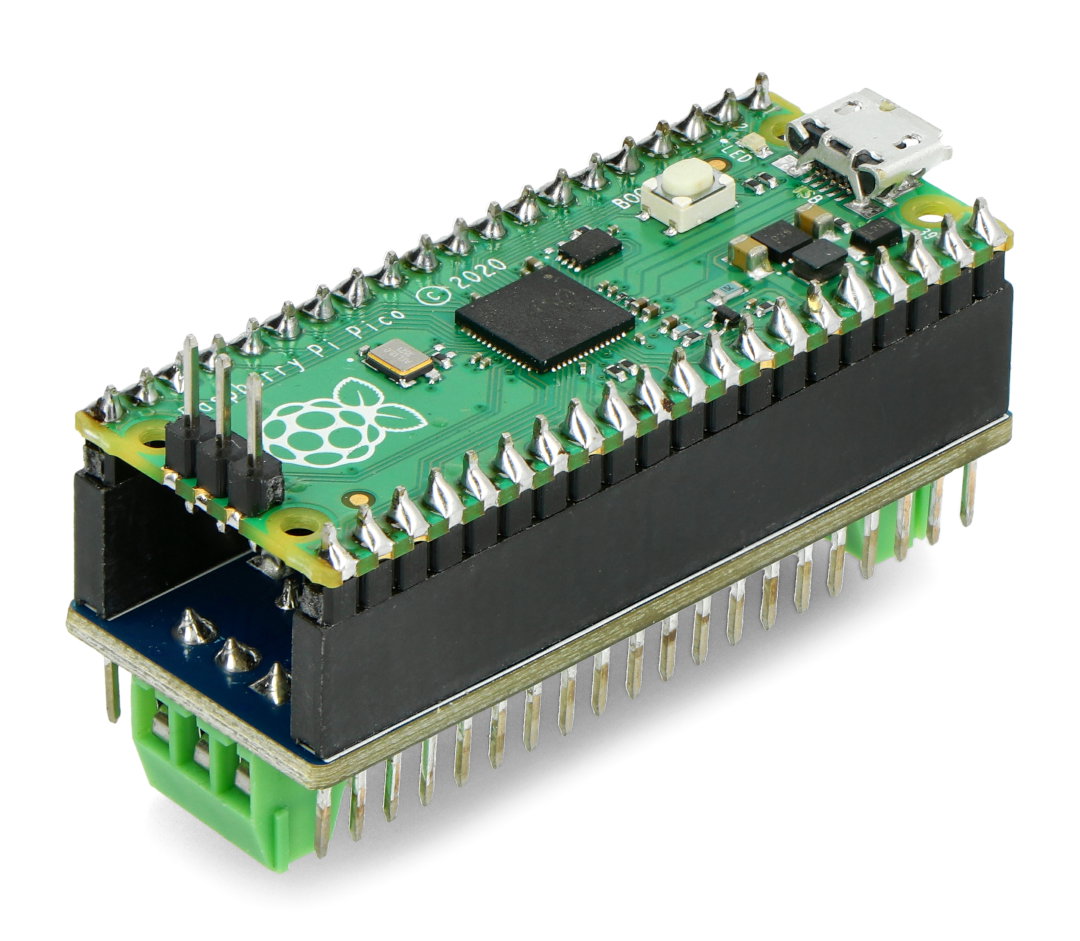

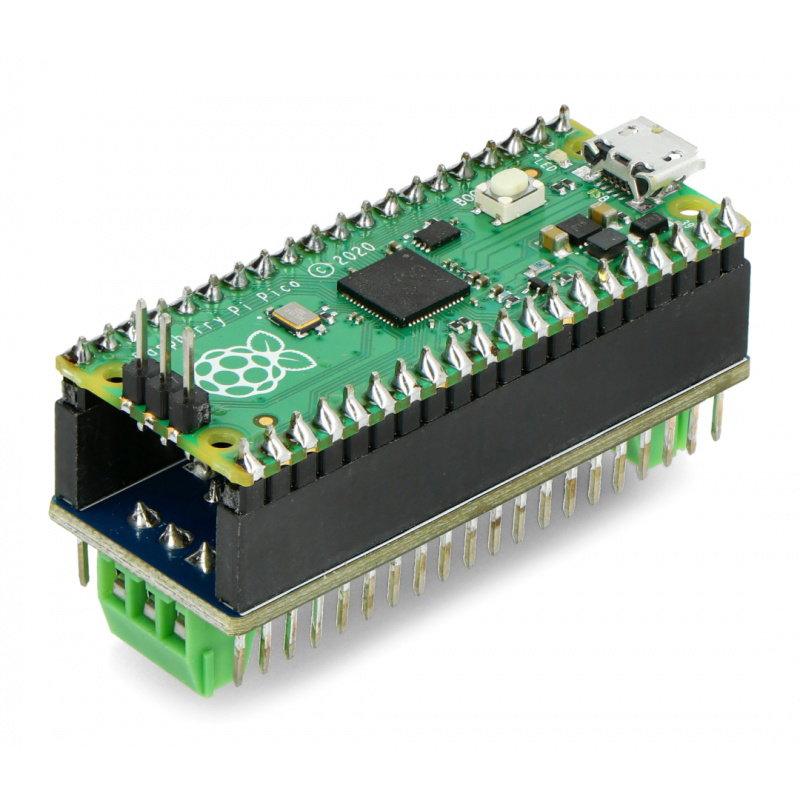

Das Modul verfügt über Ausgänge, die mit den Raspberry Pi Pico-Anschlüssen kompatibel sind, dank derer es möglich ist, die Elemente schnell und einfach anzuschließen.

Das Modul verfügt über Ausgänge, die mit den Raspberry Pi Pico -Anschlüssen kompatibel sind, dank derer es möglich ist, die Elemente schnell und einfach anzuschließen. Raspberry Pi Pico nicht enthalten - kann separat erworben werden.

Die Anordnung der Elemente auf dem Brett.

Die Anordnung der Elemente auf dem Brett.

Besonderheiten des 2-Kanal RS485

  • Es verfügt über einen Header, der mit Raspberry Pi-Anschlüssen kompatibel ist, was eine schnelle und einfache Installation ermöglicht
  • Es ermöglicht eine bidirektionale UART-RS485-Kommunikation
  • Enthält Entwicklungsressourcen und Gebrauchsanweisungen – Raspberry Pi Pico-Beispiele verfügbar in C/C++ und MicroPython

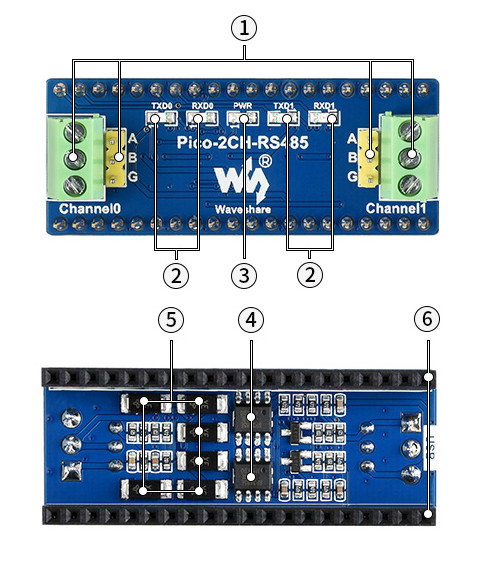

Die Anordnung der Elemente auf dem Brett

  1. RS485-Busschnittstelle 2-Kanal
  2. UART-Statusanzeigen
    RXD0 / TXD0: Kanal 0 zeigt RX / TX an
    RXD1 / TXD1: Kanal 1 zeigt RX / TX an
  3. Kraftmesser
  4. Sender - Empfänger SP3485 RS485
  5. SMAJ12CA - Diodenmatrix zur Unterdrückung von Transienten
  6. Anschlüsse kompatibel mit dem Raspberry Pi Pico

Technische Spezifikation von 2-Kanal RS485

  • Typ: Konverter
  • Standard: bidirektionale UART - RS485-Kommunikationsumwandlung
  • Anzahl der Kanäle: 2
  • Betriebsspannung: 3,3 V
  • RS485-Transceiver: SP3485
  • Datenübertragungsgeschwindigkeit: von 300 bps bis 500.000 bps
  • Modulabmessungen: 52,5 x 21 mm

Inhalt des Kits

  • 2-Kanal RS485 - 2-Kanal UART-RS485 SP3485 - für Raspberry Pi Pico - Waveshare 19717

In unserem Angebot finden Sie auch andere Aufsätze, die die Funktionalität des Raspberry Pi Pico erweitern. Wir laden Sie ein, sich mit dem verfügbaren Sortiment vertraut zu machen.

Stecker an der Unterseite des Moduls ermöglichen das Stapeln zusätzlicher Peripheriegeräte.

Stecker an der Unterseite des Moduls ermöglichen das Stapeln zusätzlicher Peripheriegeräte.

Konverter - Schnittstelle UART-RS485
PAKETBREITE 10 cm
PAKETHÖHE 7 cm
PAKETTIEFE 2 cm
PAKETGEWICHT 0.014 kg
