Produktbeschreibung: ArduCam HM01B0 QVGA SPI Kamera - für Raspberry Pi Pico - ArduCam B0315
Die von ArduCam hergestellte HM01B0 - Kamera ist eine Version der Kamera, die speziell für den Raspberry Pi Pico und alle verfügbaren Entwicklungsplatinen mit dem RP2040- Mikrocontroller entwickelt wurde. Die Kamera HM01B0 zeichnet sich durch sehr geringen Stromverbrauch , Auflösung bis QVGA, 1-Bit-Videodatenschnittstelle und Zeilensynchronisation aus. Es ist eine ideale Kamera für den Aufbau von Bildverarbeitungsprojekten und Always-on-Service-Anwendungen mit energiesparenden Mikrocontrollern.
Das Kit enthält die HM01B0 QVGA SPI-Kamera von ArduCam.

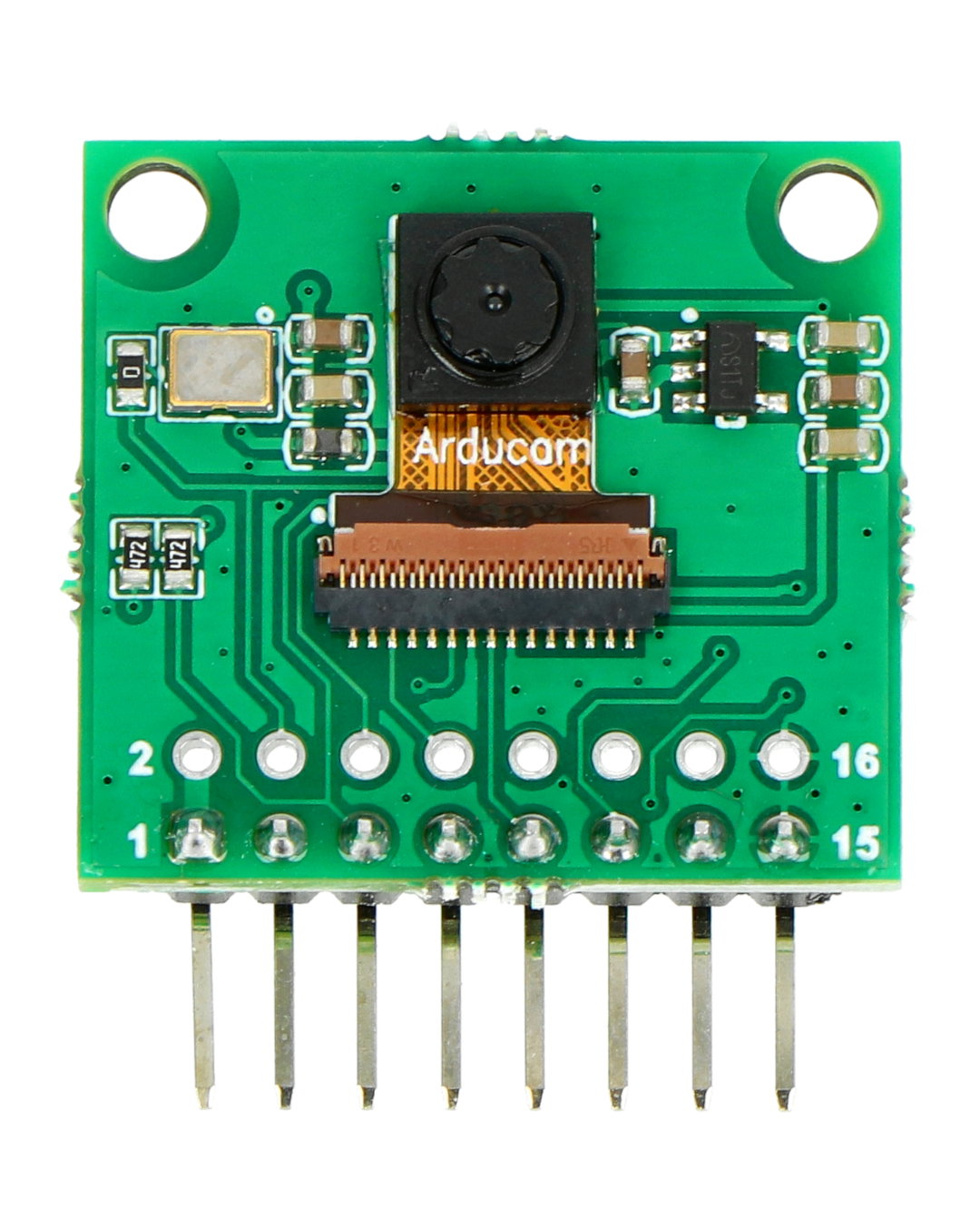

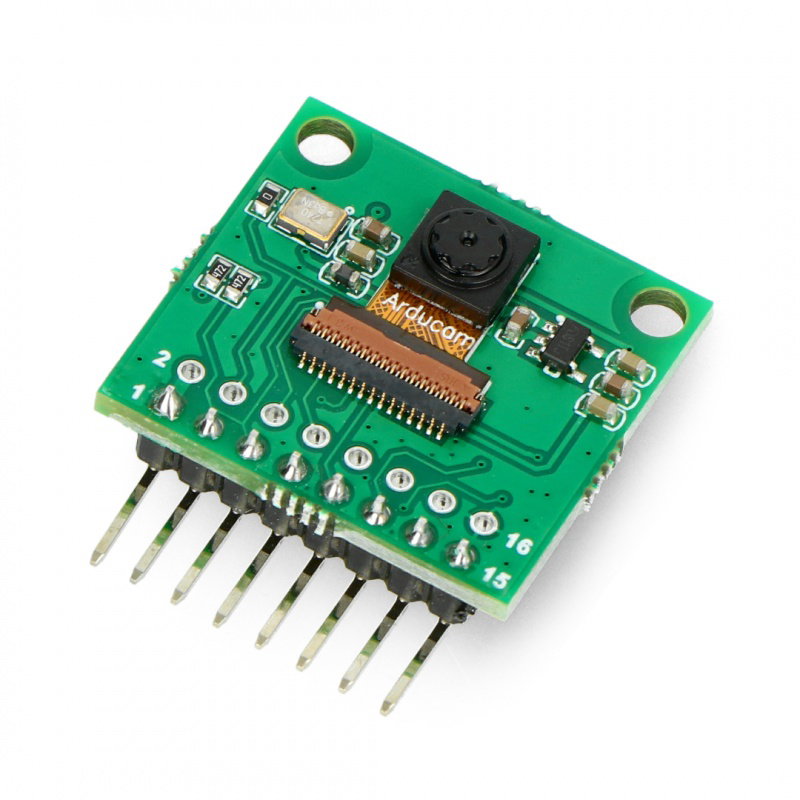

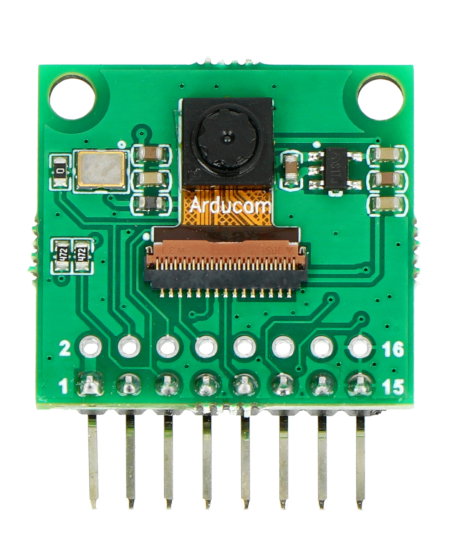

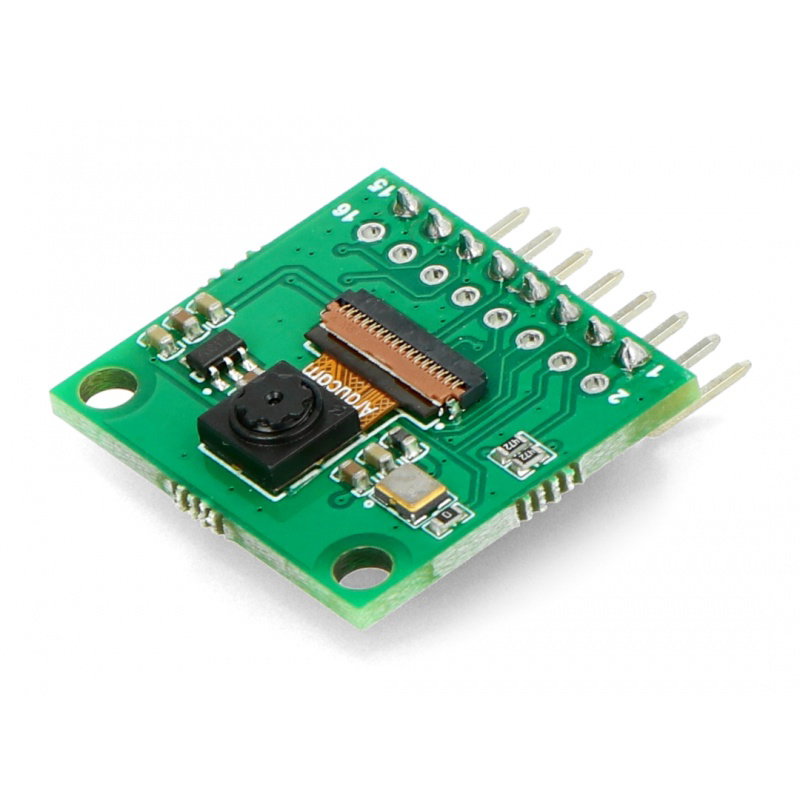

ArduCam HM01B0 QVGA SPI-Kamera - für Raspberry Pi Pico - ArduCam B0315.
Eigenschaften der ArduCam HM01B0
- Ausgestattet mit einem sehr stromsparenden Bildsensor, der für Always-on-Vision-Geräte und -Anwendungen entwickelt wurde
- Hohe Empfindlichkeit und BrightSense-Pixeltechnologie
- Aktive Pixelauflösung 324 x 324 px mit Unterstützung für QVGA, vertikale Ablenkung und horizontales Spiegelbildlesen
- Auflösung <1,1 mW QQVGA bei 30 fps und <2 mw="" qvga="" bei="" 30="" fps="" li="">
- Automatische Schleife für Belichtungs- und Verstärkungsregelung mit Unterstützung für 50/60-Hz-Flimmervermeidung
- Flexible 1-Bit-, 4-Bit- und 8-Bit-Videodatenschnittstelle mit Videoframe- und Zeilensynchronisierung
- Bewegungserkennungsschaltung mit programmierbarem ROI und Erkennungsschwelle mit digitalem Ausgang, der als Interrupt dient
- Eingebauter Oszillator
- Serielle 2-Draht-I2C-Schnittstelle
- CSP- und Bare-Die-Sensorpaketoption
- Hoher CRA für flaches Moduldesign

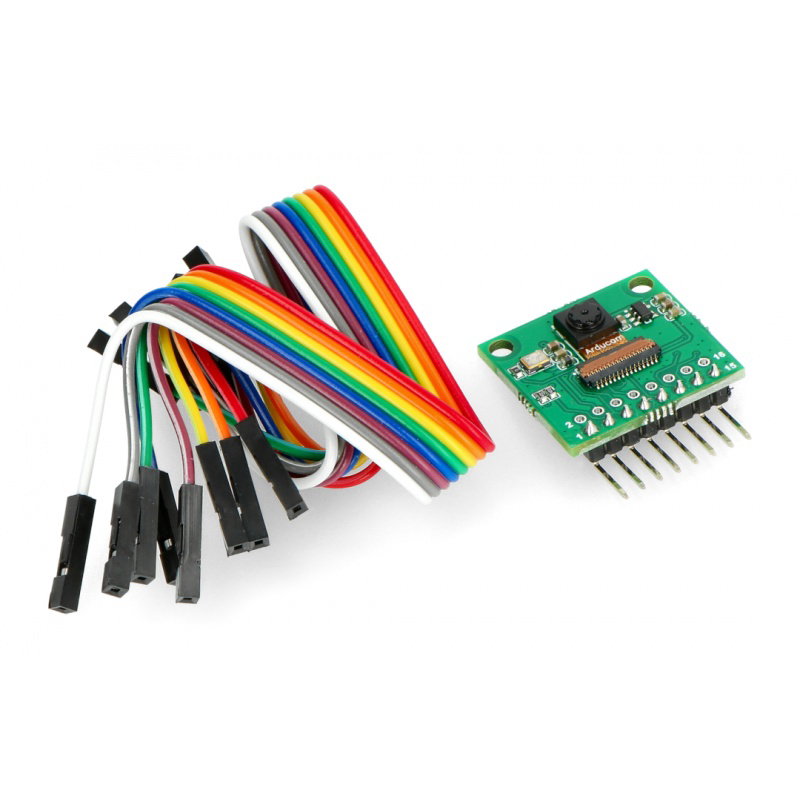

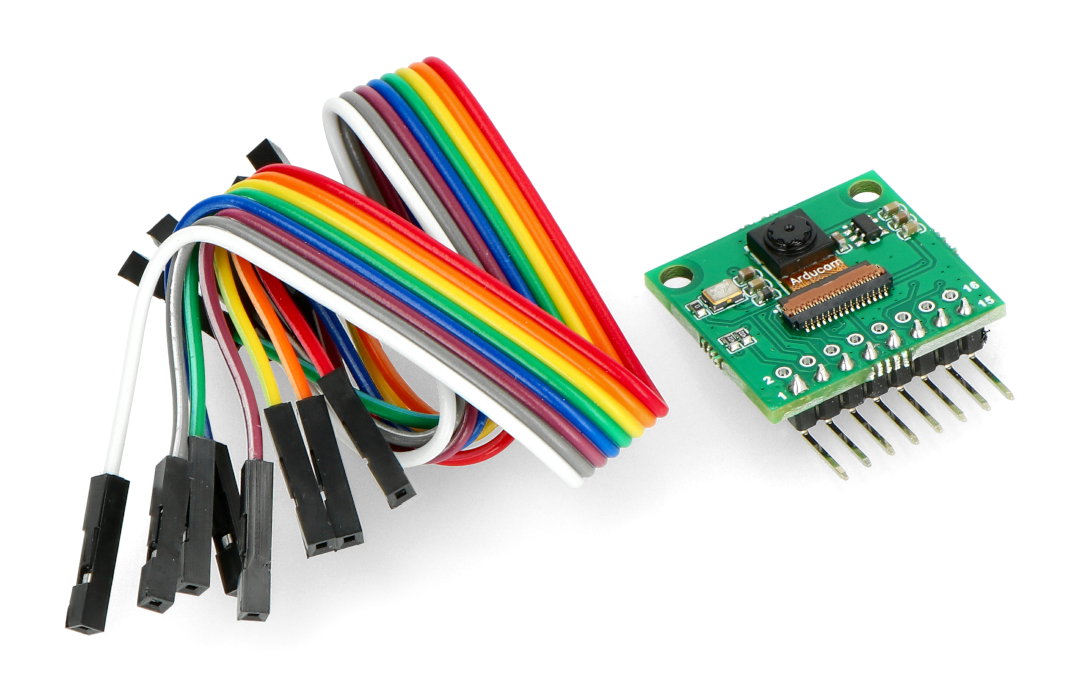

Inhalt des Kits
- ArduCam HM01B0 QVGA SPI Kamera - für Raspberry Pi Pico - ArduCam B0315 *
- Buchse - Buchse Verbindungskabel - 8 Stück
Technische Spezifikation der Kamera von ArduCam
- Fühler: HM01B0
- Aktive Auflösung: 320 x 320 px
- Pixelgröße: 3,6 x 3,6 µm
- Pixeltechnologie: BrightSense
- Vollbildbereich: 1152 x 1152 µm
- Optisches Format: 1/11'' (Diagonale 1,63 mm)
- Farbfiltertabelle: Bayer, Monochrom
- Scanmodus: progressiv
- Verschlusstyp: Elektronischer Verschluss
- Bildrate: 51 fps bei 320 x 320, 60 fps bei 320 x 240 (QVGA)
- CRA: maximal 30º
- Versorgungsspannung:
- analog: 2,8 V
- digital: 1,5 V (interner LDO: 1,5 V bis 2,8 V)
- E / A: 1,5 V bis 2,8 V
- Referenztakt (EXTCLK): 3 MHz bis 50 MHz
- Eingebauter interner Oszillator
- Serielle Schnittstelle: I2C
- Videodatenschnittstelle: 1b, 4b, mit Frame / SYNC-Leitung (8b wird nicht unterstützt)

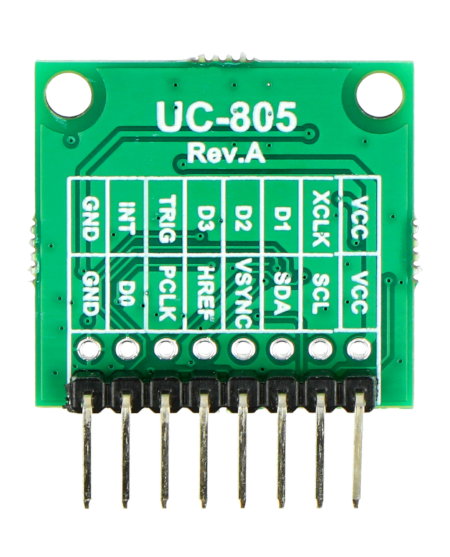

ArduCam HM01B0 VGA SPI Kamera - für Raspberry Pi Pico - Rückansicht.
