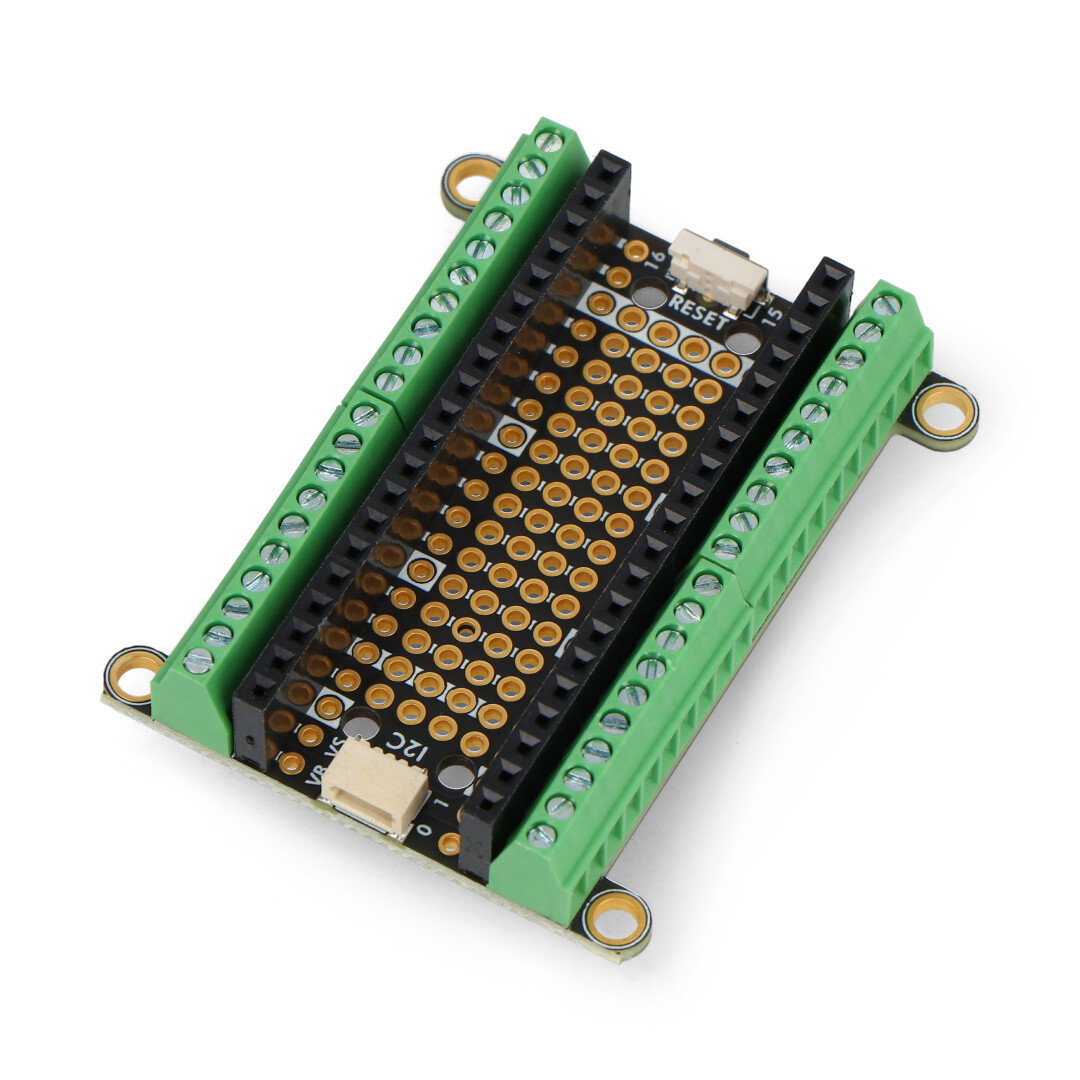

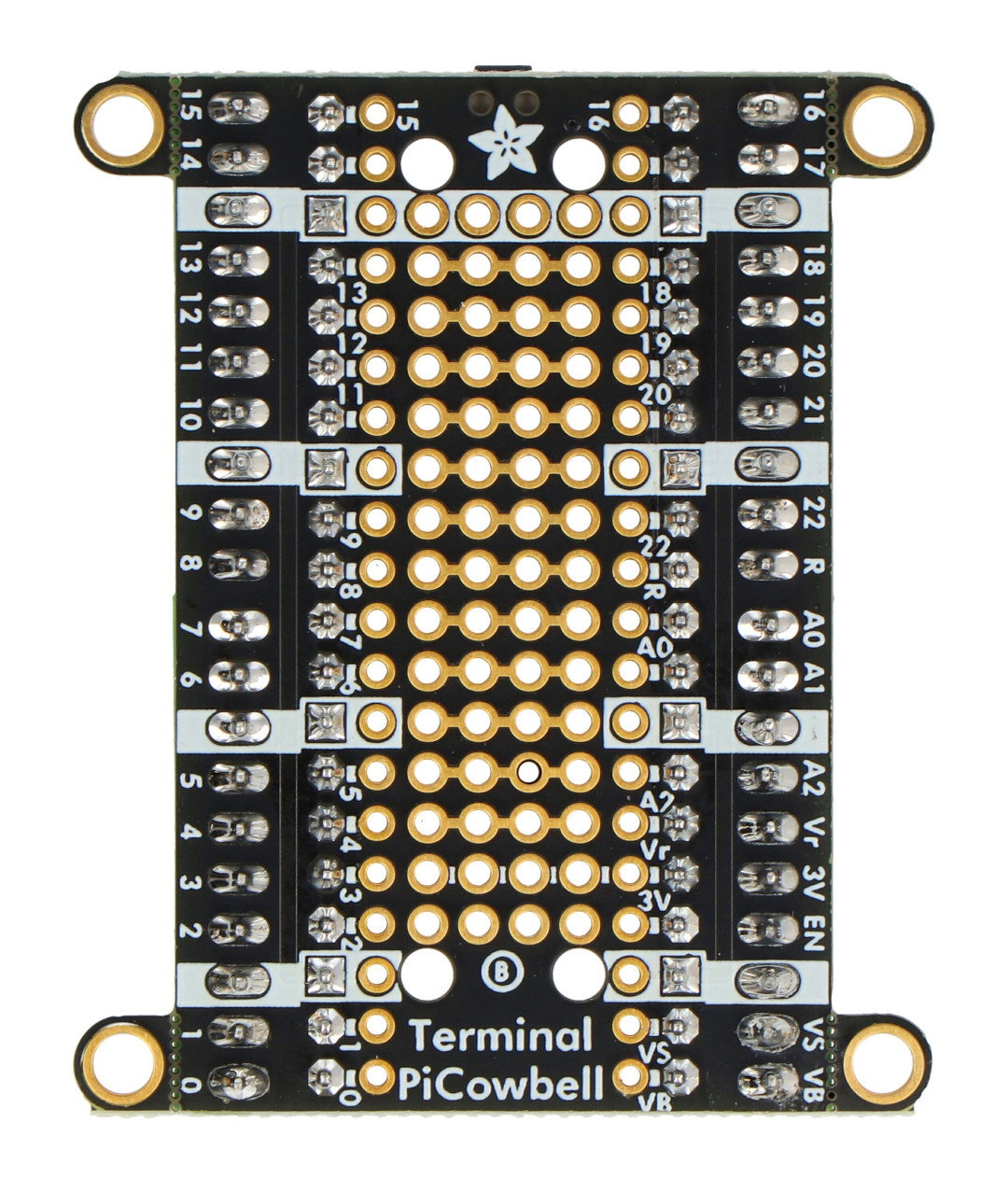

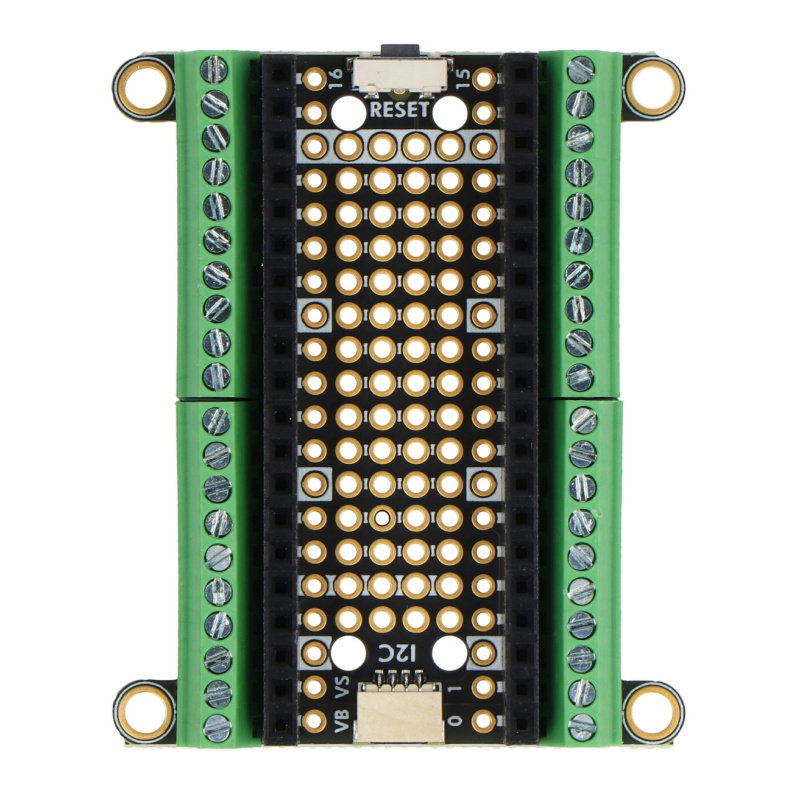

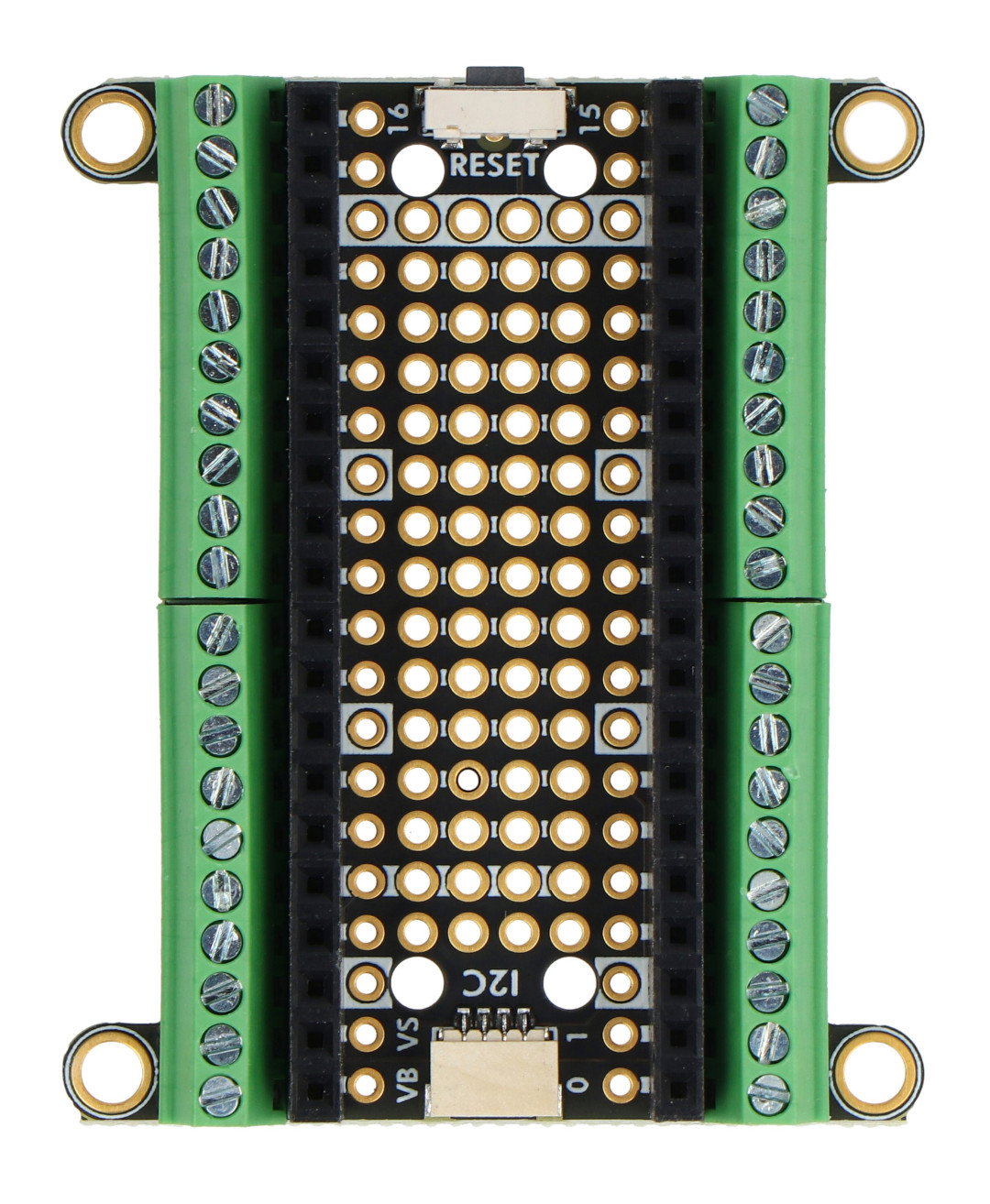

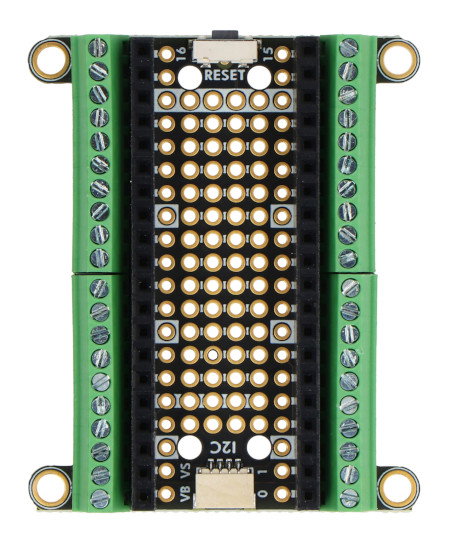

Produktbeschreibung: PiCowbell Terminal - Overlay für Raspberry Pico / Pico W - Schraubanschlüsse - Reset-Taste - STEMMA QT - Adafruit 5907
Das Adafruit Terminal PiCowbell ist eine praktische Erweiterung für Projekte, die auf dem Raspberry Pi Pico und Pico W basieren. Mit vier 10-poligen Schraubanschlüssen mit einer Stärke von 2,54 mm ermöglicht es den Anschluss von Drähten von 18 AWG bis 26 AWG an jeden GPIO-Pin. Außerdem verfügt es über einen Reset-Taster, einen JST-SH-Anschluss für I2C und zusätzliche Lötfelder für die Anbindung an andere Geräte. Jeder Pin ist 1:1 auf den entsprechenden Pin auf der Platine abgebildet und bietet mehrere Verbindungen zu GND. Das Modul wird mit vorgelöteten Anschlüssen geliefert, so dass es ohne Löten sofort eingesetzt werden kann. Zusätzlich gibt es einen Reset-Knopf auf der Platine und einen JST SH-Anschluss für die I2C / STEMMA QT / Qwiic-Schnittstelle, so dass I2C-Module einfach angeschlossen oder für die Standard-GPIO-Verdrahtung verwendet werden können. Neben dem JST SH-Stecker sind auch Pinouts verfügbar, um zusätzliche I2C-Verbindungen zu ermöglichen oder einen anderen I2C-Port zuzuweisen.
PiCowbell Terminal - Overlay für Raspberry Pico / Pico W - Schraubanschlüsse - Reset-Taste - STEMMA QT - Adafruit 5907.
Das Adafruit Terminal PiCowbell ist eine praktische Erweiterung für Raspberry Pi Pico und Pico W basierte Projekte.Besondere Merkmale
- Schraubanschlüsse für jeden Pico oder Pico W Pin - 40 Pins und 40 Anschlüsse insgesamt
- Vorgelötete Anschlüsse - ermöglicht den sofortigen Anschluss des Pico oder Pico W ohne Löten
- Reset-Knopf - befindet sich am Ende der Platine und ist bequem zu erreichen
- JST SH-Anschluss - unterstützt I2C / STEMMA QT / Qwiic für eine einfache Integration mit I2C-Modulen
- Zusätzliche Pinouts - neben dem JST SH-Anschluss, ermöglichen I2C-Verbindungen oder die Zuweisung eines anderen Ports
- Prototyping-Bereich - 12 Reihen mit jeweils 4 Anschlüssen, die im zentralen Teil der Platine angeordnet sind, ermöglichen den schnellen Aufbau einfacher elektronischer Schaltungen ohne Verwendung einer herkömmlichen Kontaktplatine
- Zahlreiche Masseanschlüsse - zur einfachen Erkennung mit weißem Aufdruck markiert
- Reihe miteinander verbundener Löcher für die 3,3V-Stromversorgung - für einen einfachen Anschluss
Technische Daten PiCowbell Terminal
- Kompatibilität: Raspberry Pi Pico, Pico W
- Schraubanschlüsse: 4 x 10-polig, 2,54 mm Abstand
- Unterstützte Kabel: 18 bis 26 AWG
- Stromversorgung: Langlochleiste für 3,3 V - Reihe von angeschlossenen Löchern
- I2C-Stecker: JST SH (STEMMA QT / Qwiic)
- Spannungsversorgung: Langlochleiste für 3,3 V
- Lötpads: vergoldet, für einfaches Löten
- Abmessungen: 52,1 mm x 43,1 mm x 10,6 mm
Mit vier 10-poligen Schraubanschlüssen mit einem Raster von 2,54 mm können Drähte von 18 AWG bis 26 AWG an jeden GPIO-Pin angeschlossen werden.
