Produktbeschreibung: Transceiver Breakout MAX3232 3,3 V / 5 V - RS232 - UART-Konverter - SparkFun BOB-11189
Das von SparkFun hergestellte Modul fungiert als RS232 -Funksender-Empfänger. Das System basiert auf dem beliebten MAX3232 -Konverter, der Niederspannungslogiksignale, die an / von der UART -Schnittstelle des Minicomputers gesendet werden, von / in Signale umwandelt, die dem Spannungsstandard und der Polarisation entsprechen. Das mit MAX3232 kompatible Modul mit dem SP3232-Chip ist ein Spannungspegelwandler, der es digitalen Systemen ermöglicht, die mit Spannungen im Bereich von 3,3 V bis 5 V arbeiten, um die für die serielle Übertragung im RS232-Standard erforderlichen Spannungspegel zu erhalten.
Der Breakout-Transceiver von Sparkfun konvertiert das serielle TTL -Ausgangssignal erfolgreich in ein RS232-Signal und umgekehrt. So können Sie beispielsweise Geräte, die den RS232-Anschluss verwenden, an Minicomputer wie Arduino oder Raspberry Pi (mit UART-Schnittstelle) anschließen.

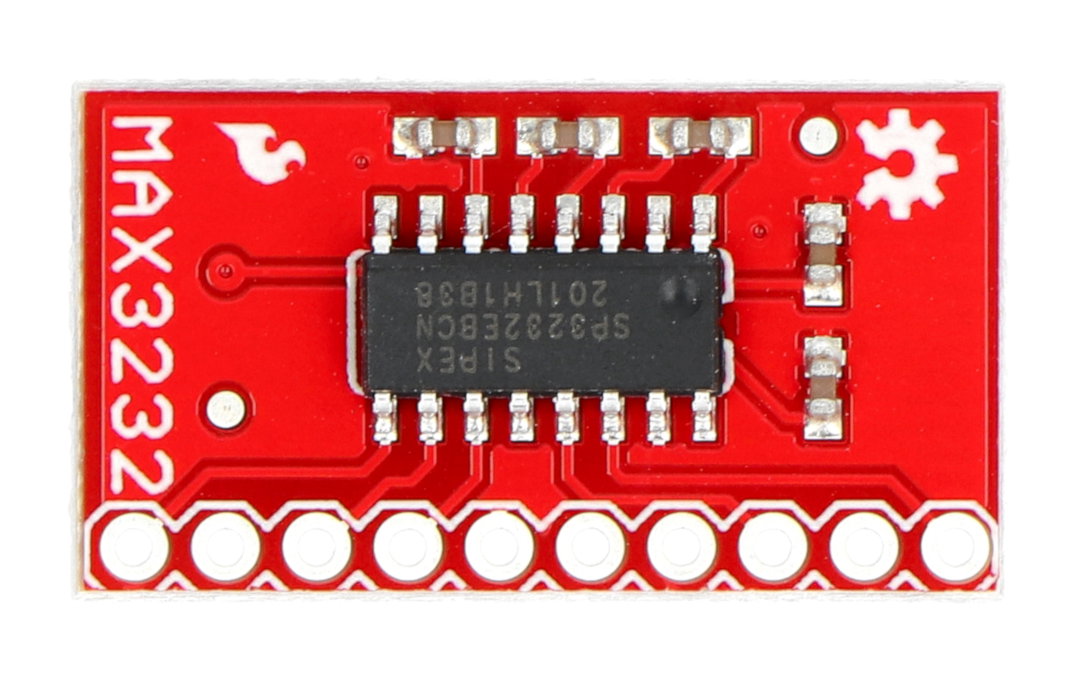

Breakout MAX3232 Transceiver 3,3 V / 5 V - RS232 - UART-Konverter - SparkFun BOB-11189.

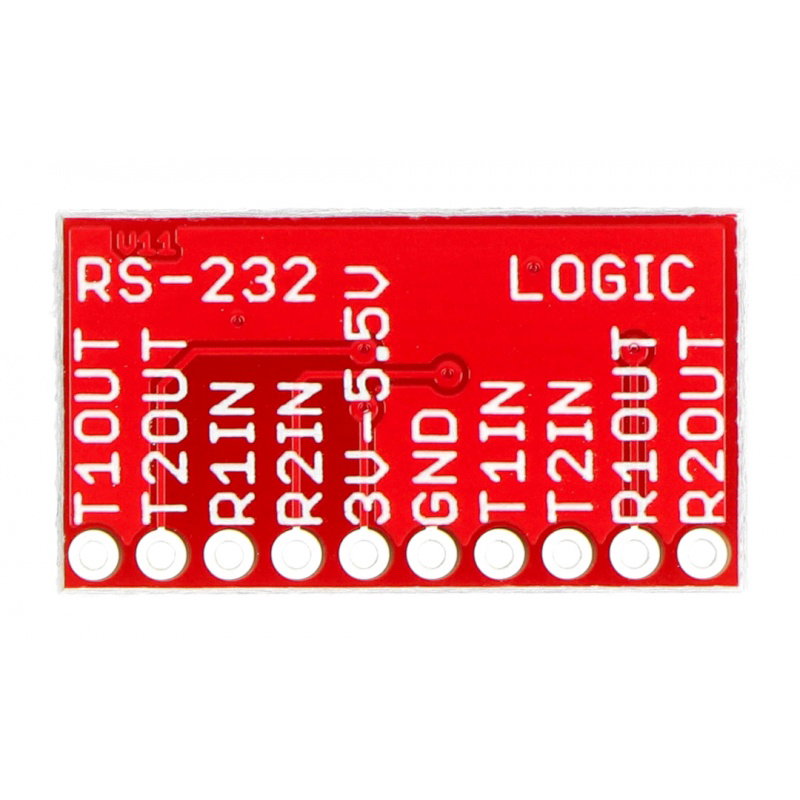

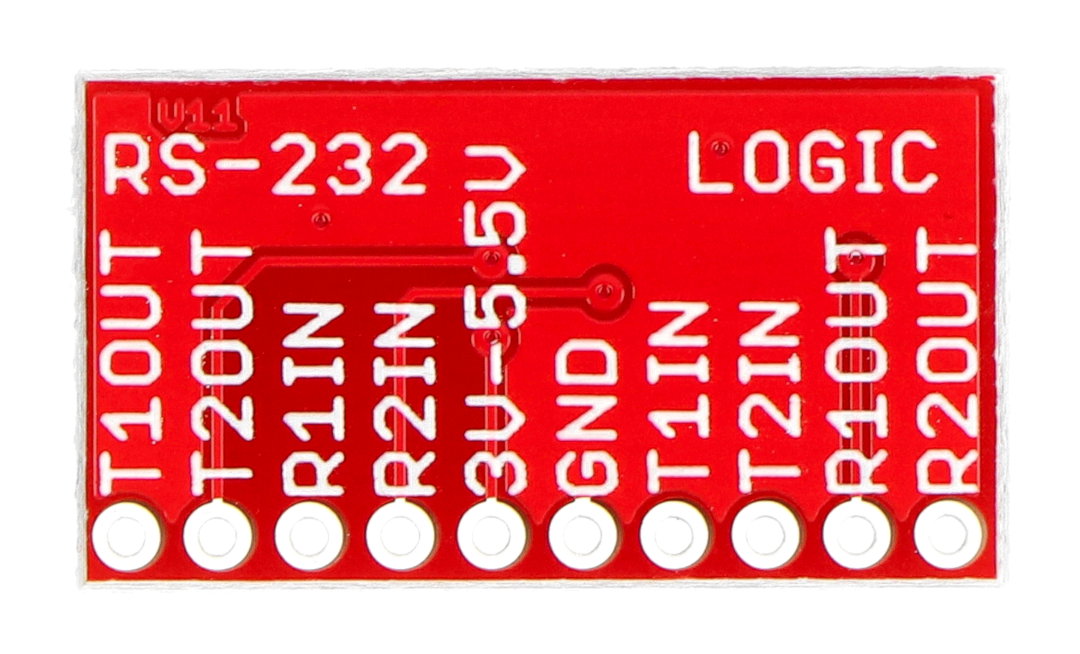

Pin-Beschreibungen sind auf der Rückseite der Platine sichtbar.
Technische Spezifikationen
- Verwendeter Chip: SP3232 kompatibel mit MAX3232
- Erfüllt die EIA / TIA-232-F-Standards
- Schnittstelle: RS232 - UART
- Versorgungsspannung: von 3,0 V bis 5,5 V
- Übertragungsgeschwindigkeit: 250 kbps
