Produktbeschreibung: USB-UART TTL PL2303 Konverter - USB Typ C Buchse - Waveshare 20645
Konverter , der die Kommunikation zwischen seriellen USB- und UART -Schnittstellen auf TTL -Ebene ermöglicht. Ausgestattet mit dem PL2303 -Chip, sichtbar im Betriebssystem als virtueller COM-Port. Arbeitet mit einer Spannung von 1,8 V / 2,5 V / 3,3 V / 5 V, die mit einem Jumper ausgewählt wird. Das Gerät arbeitet mit voller USB-Geschwindigkeit von 12 Mb/s .
USB-UART TTL PL2303 Konverter - USB Typ C Buchse - Waveshare 20645.
Warnung!
Das Modul ist NUR mit dem TTL-Pegel kompatibel, um Schäden zu vermeiden, schließen Sie es nicht direkt an die RS232-Schaltung an.
USB-UART-Konverter.
Besonderheiten des Konverters
- Single-Chip-USB-zu-UART-Datenübertragung
- Die Verwendung externer Widerstände ist nicht erforderlich
- Der USB-Funktionscontroller entspricht der USB 2.0-Spezifikation; volle Geschwindigkeit 12 MB / s
- Das Modul kann zum Datenaustausch zwischen einem Computer und einem Mikrocontrollersystem oder zum Programmieren von Boards mit serieller Schnittstelle, z.B. Arduino oder STM32Discovery , verwendet werden
- Im Betriebssystem ist er als virtueller COM-Port sichtbar
- Es verfügt über 3 LEDs, die über Stromversorgung, Senden und Empfangen von Daten informieren
Beschreibung der Pinbelegung
- VCCIO - 3,3-V- oder 5-V-Stromversorgung, ausgewählt mit einem Jumper
- GND - die Masse des Systems
- TXD - UART-Sender-Pin, verbindet mit MCU.RX (Signalrichtung: MCU.RX << CP2102 << PC.TX)
- RXD - UART-Empfängerstift, verbindet mit MCU.TX (Signalrichtung: MCU.TX >> CP2102 >> PC.RX)
Technische Spezifikation des Moduls
- Modultyp: Konverter
- Konvertierungstyp: USB C - UART TTL
- Eingebauter Chip: PL2303
- Unterstützte Systeme: Windows XP / 7/8/10/11 / ...
- 3x LEDs: TXD-LED, RXD-LED, POWER-LED
- Power Mode 3x VCCIO durch Setzen des Jumpers:
- VCCIO-5V: 5-V-Ausgang
- VCCIO-3.3V: 3,3-V-Ausgang
- Jumper konfigurierbar: 1,8 V / 2,5 V / 3,3 V / 5 V
- Betriebstemperaturbereich: von –40 °C bis 85 °C
- Modulabmessungen: 48,26 x 16,51 mm
Inhalt des Kits

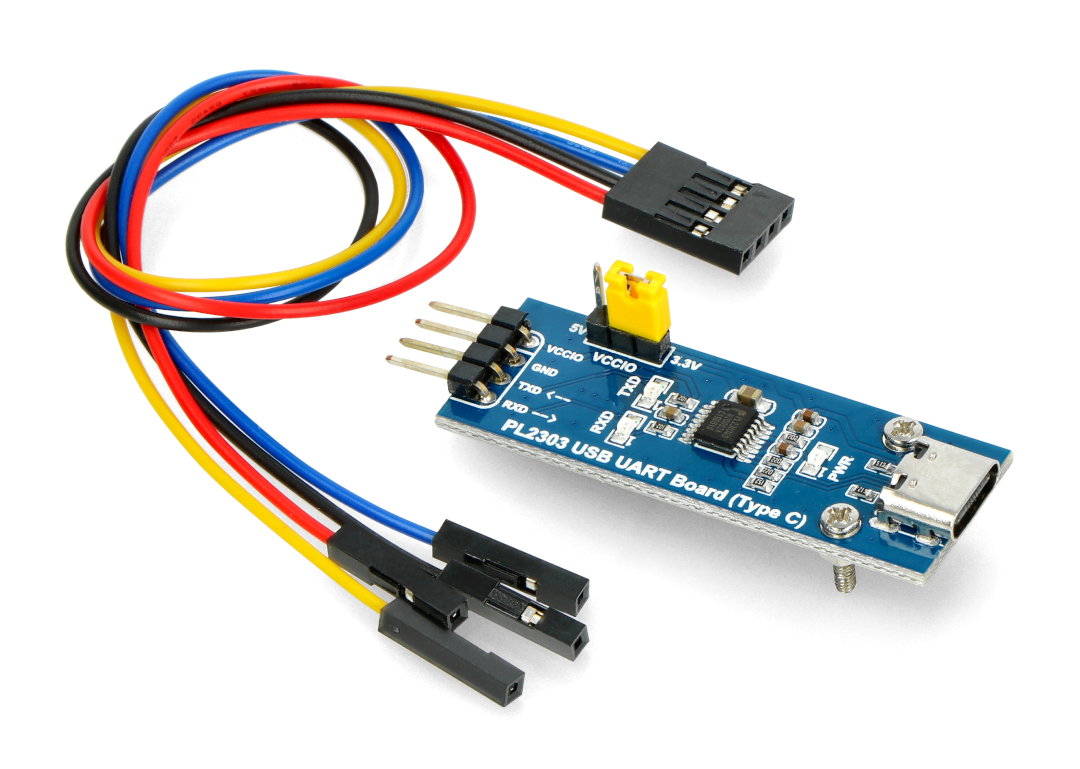

- USB-UART TTL PL2303 Konverter - USB Typ C Buchse - Waveshare 20645
- 4-poliges Anschlusskabel
Inhalt des Kits
