Produktbeschreibung: CP2102 USB-UART-Konverter - miniUSB-Buchse - Waveshare 8085
Der Konverter ermöglicht die Kommunikation zwischen zwei gängigen seriellen Schnittstellen, USB und UART. Das Modul basiert auf dem CP2102-System. Das System funktioniert mit Windows 7 und Windows 8 / 8.1, ohne dass Treiber installiert werden müssen.

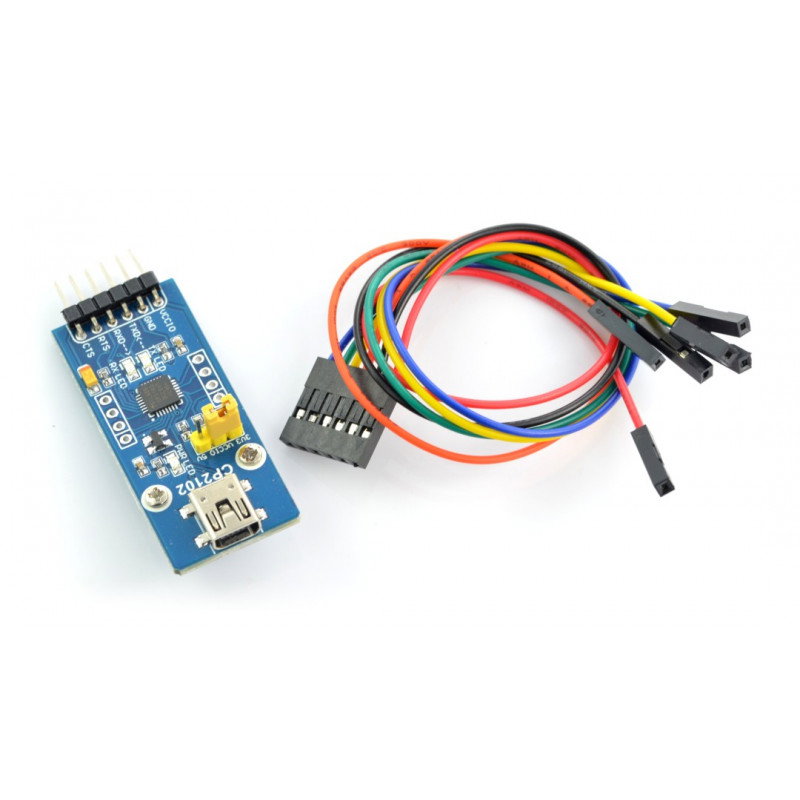

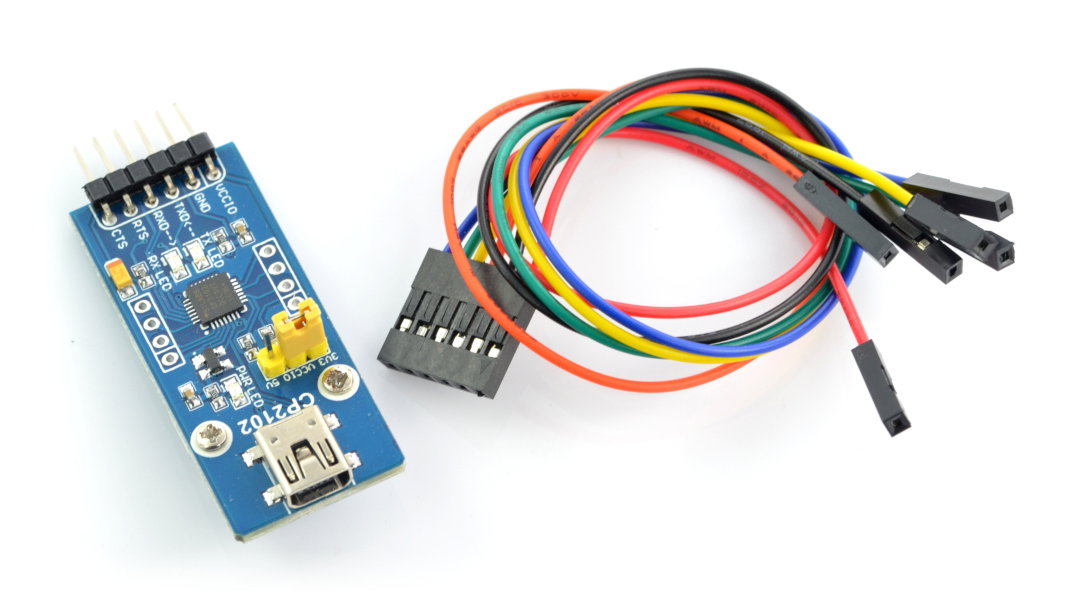

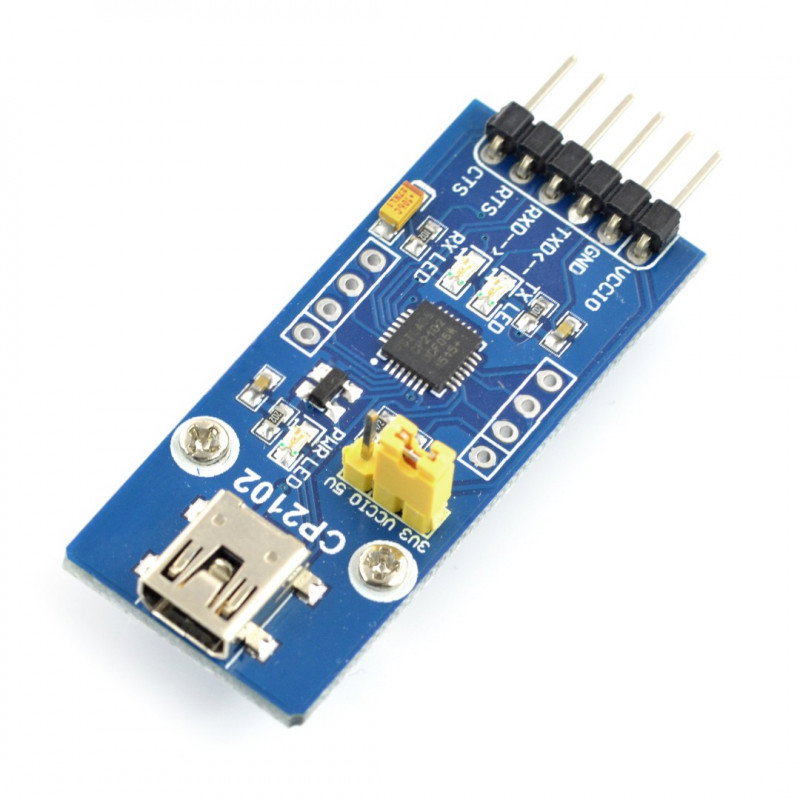

USB-UART-Konverter CP2102 .
Das Modul kann zum Datenaustausch zwischen einem Computer und einem Mikrocontrollersystem oder zum Programmieren von Boards mit serieller Schnittstelle, zB Arduino oder STM32Discovery , verwendet werden. Im Betriebssystem ist er als virtueller COM-Port sichtbar. Es verfügt über 3 LEDs, die über Stromversorgung, Senden und Empfangen von Daten informieren.
Das Gerät arbeitet mit einer Spannung von 3,3 V und 5 V. Die Spannungsauswahl erfolgt mit einem Jumper. Die Platine verfügt über Steckverbinder im Raster 2,54 mm, die zur Kontaktplatte passen oder den Anschluss über Drähte ermöglichen.
Anschluss des Konverters CP2102

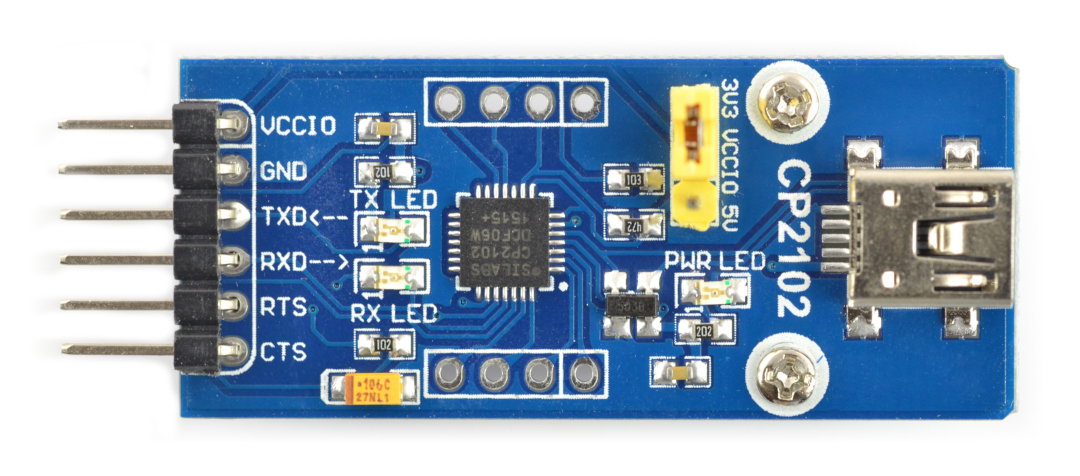

Die Beschreibung der Pins befindet sich in der Tabelle.
| Stift | Beschreibung |
|---|---|
| VCCIO | Spannungsversorgung 3,3 V oder 5 V mit Jumper wählbar |
| Masse | Die Masse des Systems |
| TXD | UART-Sender-Pin |
| RXD | UART-Empfänger-Pin |
| CTS | Clear to Send-Signal der UART-Schnittstelle |
| RTS | Das Request-to-Send-Signal der UART-Schnittstelle |
