Produktbeschreibung: 2-CH UART to Ethernet Converter - zweikanaliger UART zu Ethernet Konverter - transparentes Übertragungsmodul - Waveshare 20655
2-CH UART TO ETH ist ein Modul, das die Kommunikation zwischen UART TTL und RJ45 Ethernet ermöglicht. Es ermöglicht eine bidirektionale , transparente Datenübertragung. Das Modul ist mit dem CH9121-Chip ausgestattet, es zeichnet sich durch hohe Datenübertragungsgeschwindigkeit, geringen Energieverbrauch und hohe Betriebsstabilität aus. Mit Hilfe des Moduls ist es unter anderem möglich, mehrere Client-Geräte mit vielen seriellen Ports fernzuverwalten – alles über einen Webserver .

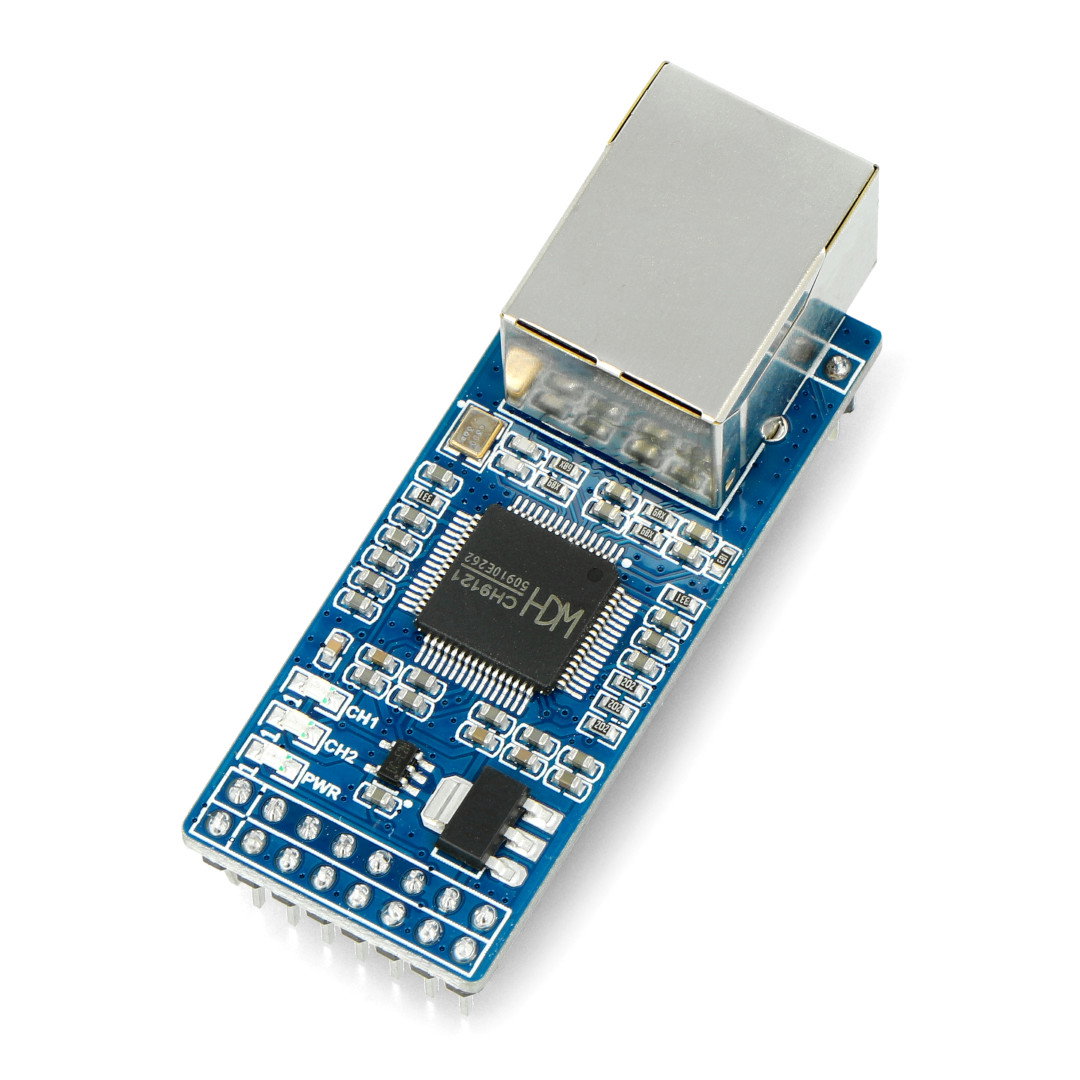

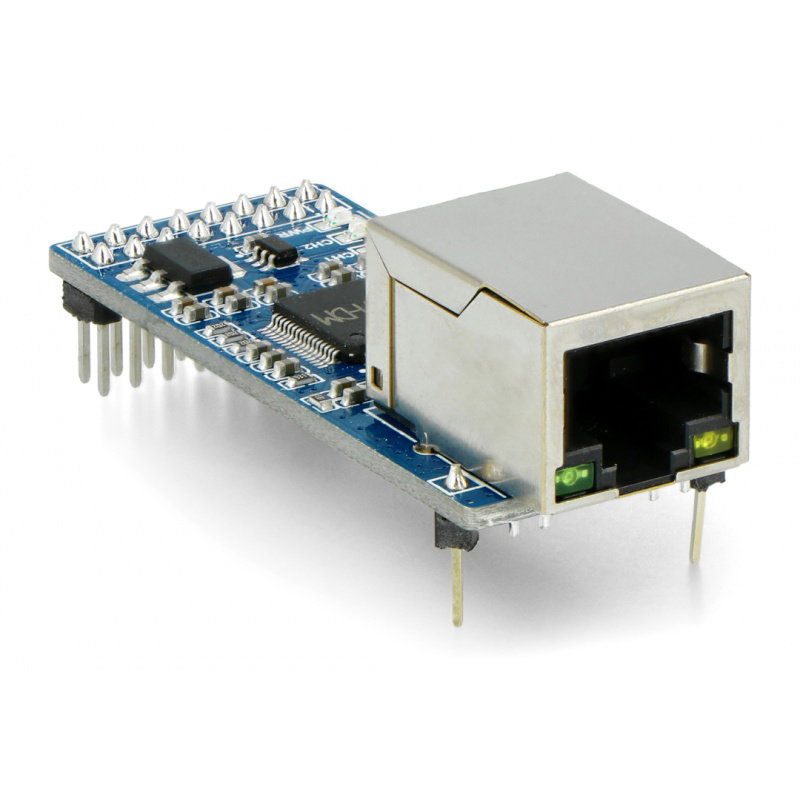

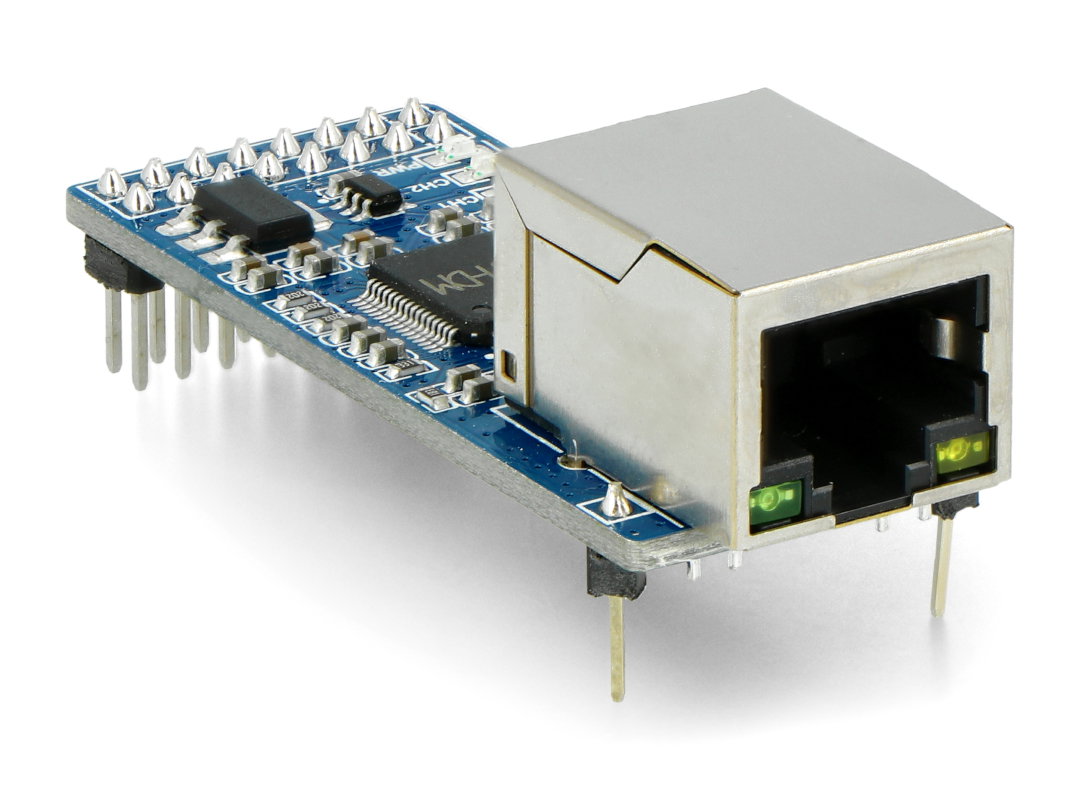

2-CH UART to Ethernet Converter - zweikanaliger UART zu Ethernet Konverter - transparentes Übertragungsmodul - Waveshare 20655.
Das Produkt ist mit Arduino und Raspberry Pi kompatibel!
Der Hersteller stelltdie Produkt-Wiki-Seite zur Verfügung, die den Einstieg in die Arbeit mit dem Konverter deutlich erleichtert. Die Website enthält unter anderem eine ausführliche Bedienungsanleitung, Anweisungen zum Verbinden des Konverters mit Arduino, RPI und STM32 sowie technische Dokumentation für den CH9121-Chip.
Zweikanaliger UART-zu-Ethernet-Konverter.
Besonderheiten des Konverters
- Eingebaute Ethernet-MAC- und -PHY-Schichten
- Bidirektionale transparente Datenübertragung zwischen UART und Ethernet
- Auto-MDI / MDIX, automatische Erkennung und Umschaltung
- KeepAlive, Aktualisierung von Software über das Netzwerk
- Automatisch erhaltene IP-Adresse und Zugriff auf die DNS-Domäne über DHCP
- Konfiguration von Netzwerkparametern wie Chip-Arbeitsmodus, Port, IP, über Host-Software oder UART-Befehl
- Vier Arbeitsmodi: TCP CLIENT, TCP SERVER, UDP CLIENT, UDP SERVER
- UART-Kommunikation im Vollduplex- oder Halbduplexmodus, unterstützt RS485 RX / TX-Automatikumschaltung
Wozu dienen Konverter? Konverteranwendung:
- Erhöhung der Kommunikationsreichweite für serielle Geräte
- Fernverwaltung mehrerer Client-Geräte mit mehreren seriellen Ports über einen Webserver
- Fernverwaltung des seriellen Servers Via Multi Web Clients
- Bidirektionale transparente Übertragung zwischen UART TTL und Ethernet

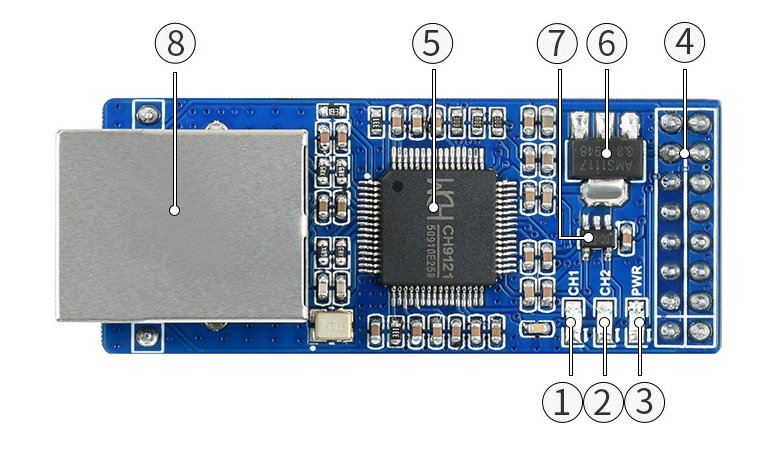

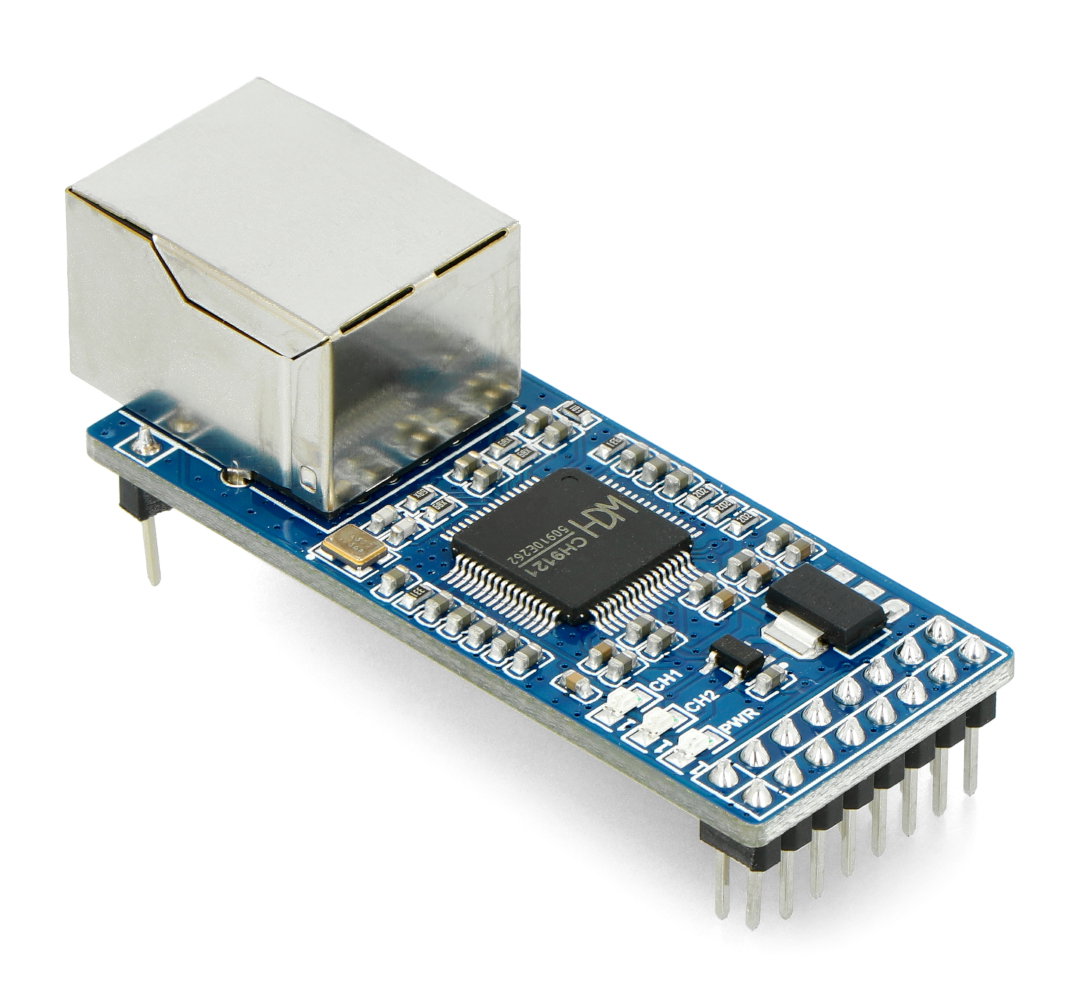

Anordnung der Elemente auf dem Modul
- UART-Verbindungsstatusanzeige 1
- UART-Verbindungsstatusanzeige 2
- Kraftmesser
- Steuerstifte CH9121
- CH9121-Controller
- Netzteil IC AMS1117-3.3V
- Leistungs-IC RT9193-18GB
- Ethernet-Port-Anschluss
Anordnung der Elemente auf dem Modul.

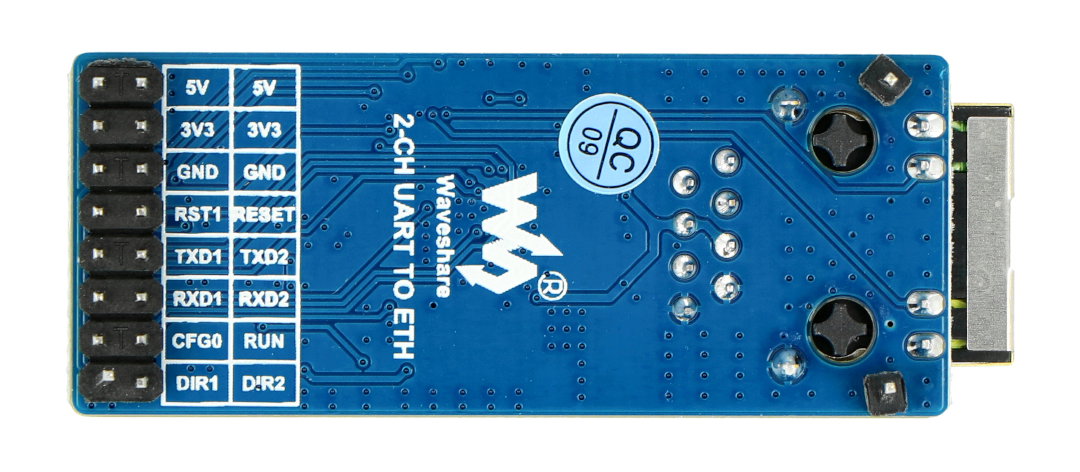

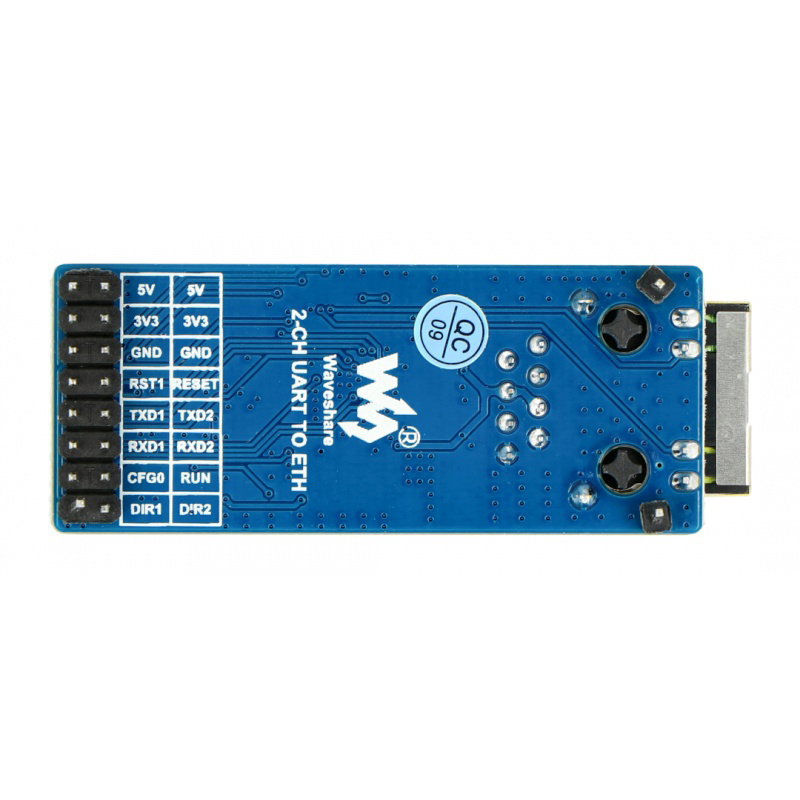

Beschreibung der Pinbelegung.
Beschreibung der Pinbelegung
- 5V / 3V3 - Stromversorgungsstift 3,3 V / 5 V
- GND - die Masse des Systems
- RST1 - externer Reset
- RESET - RESET-Pin, der das Modul auf die Werkseinstellungen zurücksetzt
- TXD1 - UART 1 asynchrone Datenausgabe (standardmäßig aktiviert)
- TXD2 - UART 2 asynchrone Datenausgabe (standardmäßig deaktiviert)
- RXD1 - asynchroner Dateneingang UART 1 (standardmäßig aktiviert)
- RXD2 - asynchroner Dateneingang UART 2 (standardmäßig deaktiviert)
- CFG0 - UART-Konfigurationsmodus
- DIR1 - UART 1 RS485 RX / TX-Schalter (Anschluss an einen externen RS485-Controller)
- DIR2 - UART 2 RS485 RX / TX-Schalter (Anschluss an einen externen RS485-Controller)
Technische Spezifikation des UART-Konverters
- Modultyp: Konverter
- Konvertertyp: UART zu Ethernet
- Anzahl der Kanäle: 2
- Übertragungsart: bidirektionale Übertragung, transparente Übertragung
- Eingebauter Chip: CH9121
- Ethernet: RJ45 10/100 Mbit / s
- Übertragungsgeschwindigkeit: von 300 bps bis 921,6 kbps
- Datenbit: 5, 6, 7, 8
- Stoppbit: 1, 2
- Schnittstellenschutz: Verpolungsschutz, ESD, Überspannungsschutz
- Elektromagnetische Trennung: 1,5 kV
- Arbeitsmodus: TCP-Server, TCP-Client, UDP-Server, UDP-Client usw.
- TCP-Server: konfigurierbar von 1 bis 16
- Versorgungsspannung: 3,3 V / 5 V
- Kompatibel mit Arduino, Raspberry Pi und STM32
- Strombelastbarkeit: 140 mA bei 5 V
- Abmessungen: 57,3 x 22 x 15 mm (ohne Anschlüsse)
