Produktbeschreibung: USB - RS232 / RS485 / UART(TTL) Konverter - FT232RL - Waveshare 15817
Dieser industrielle Konverter ermöglicht eine einfache Kommunikation zwischen der USB-Schnittstelle und den Standards RS232 , RS485 oder UART (TTL). Er verfügt über den FT232RL-Chip für eine schnelle, stabile und zuverlässige Kommunikation sowie eine verbesserte Kompatibilität. Er verfügt über integrierte Schutzschaltungen wie Isolierung der Stromversorgung, magnetische ADI-Isolierung und TVS (Transient Voltage Suppressor). Das Aluminiumgehäuse sorgt für Robustheit und Langlebigkeit und eignet sich ideal für anspruchsvolle industrielle Umgebungen.
Um die Arbeit mit dem Konverter zu erleichtern, hat der Hersteller eine ausführliche Bedienungsanleitung erstellt.

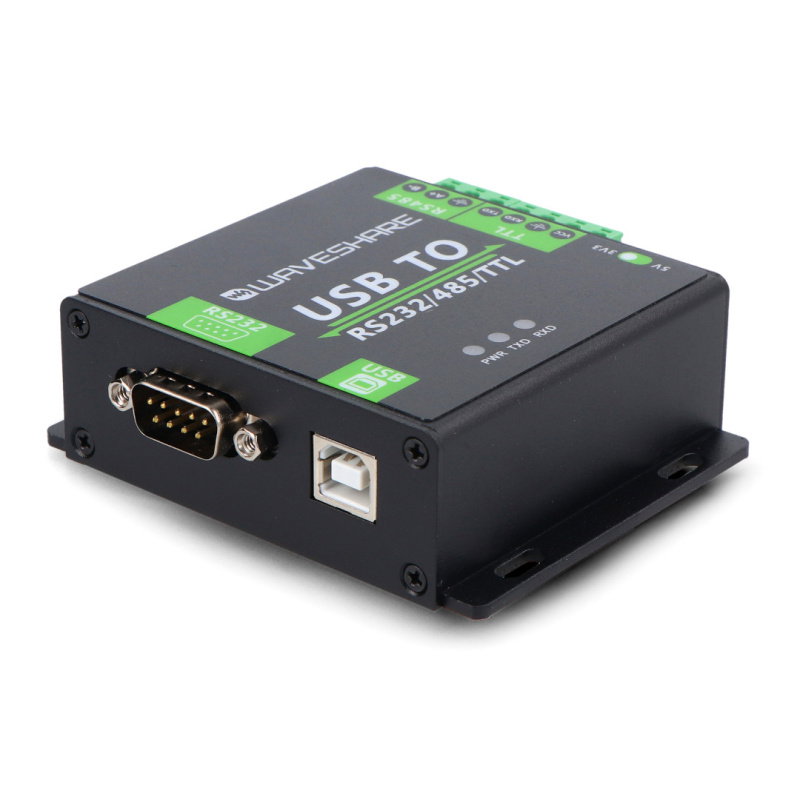

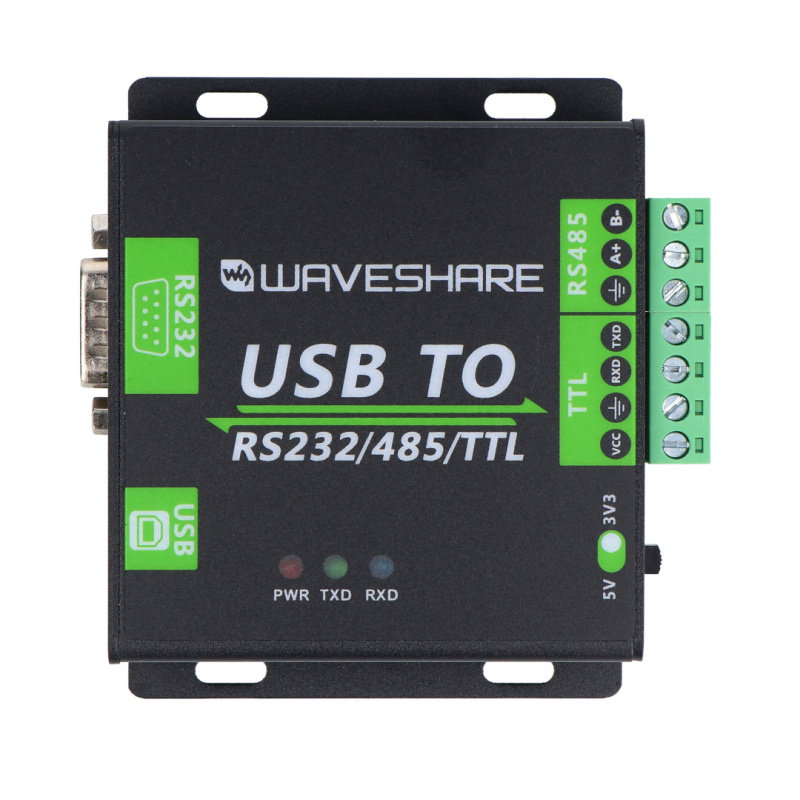

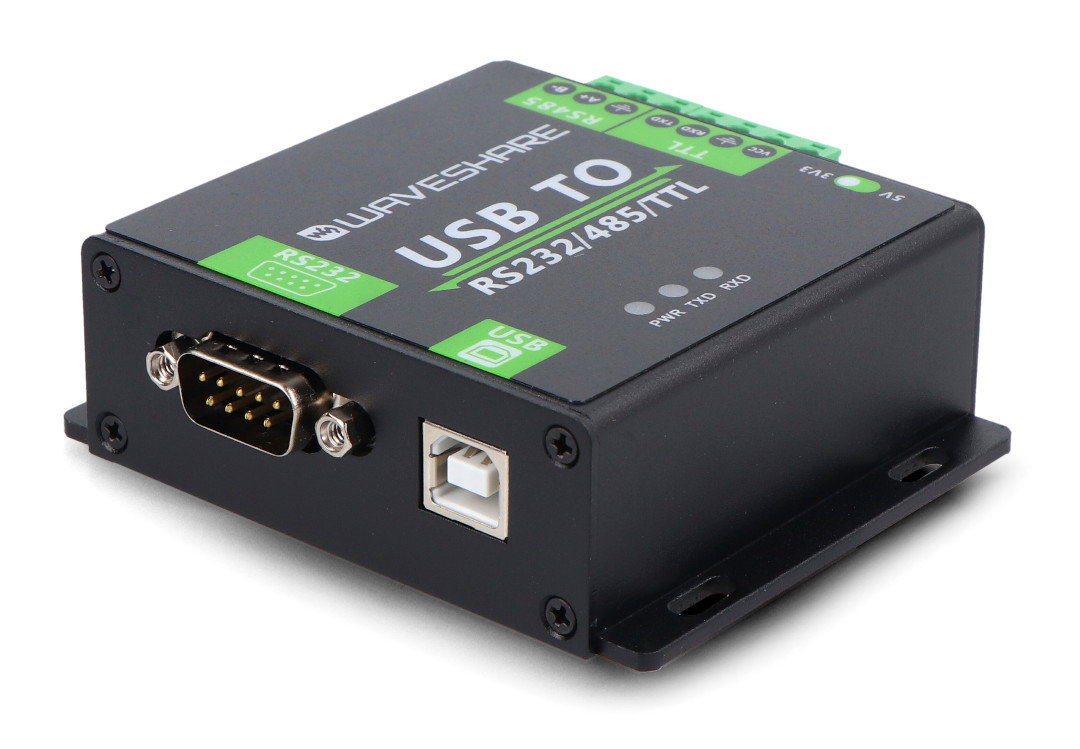

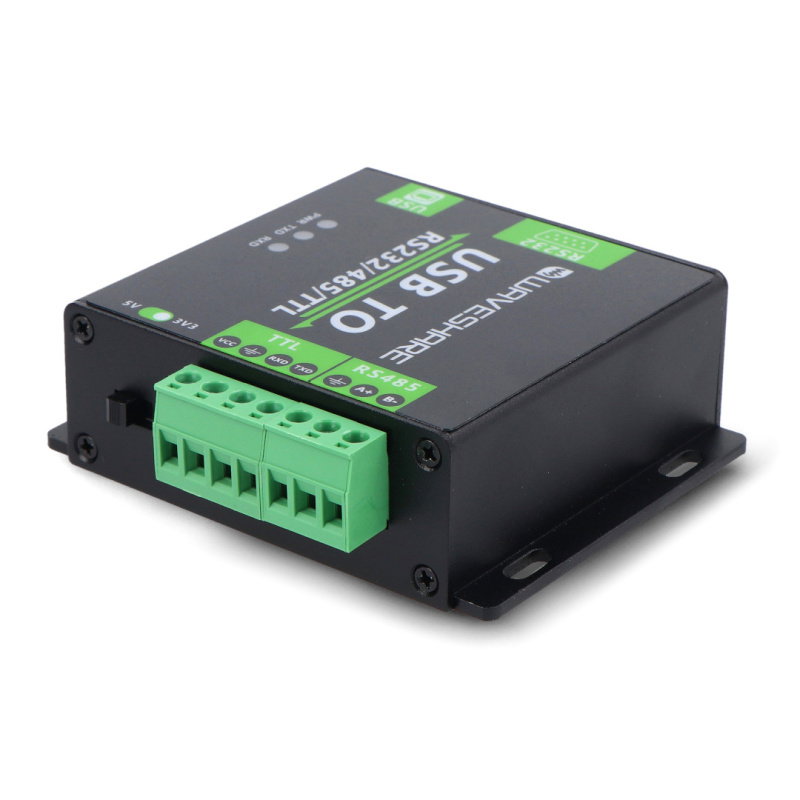

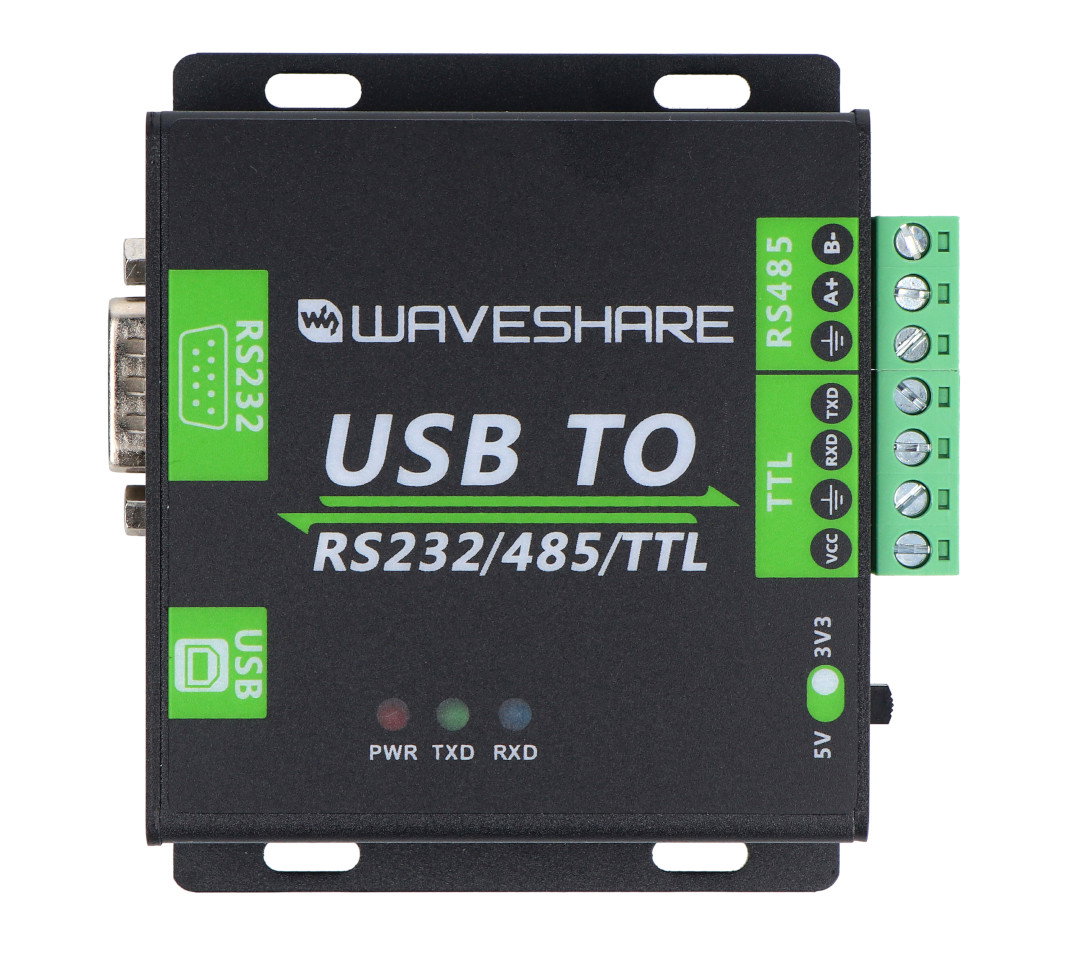

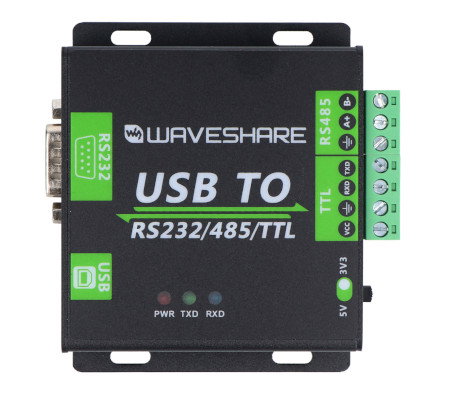

USB - RS232 / RS485 / UART(TTL) Konverter - FT232RL - Waveshare 15817.
Inhalt des Kits.
Besondere Merkmale des Konverters
- Unterstützte Schnittstellen: USB zu RS232, USB zu RS485, USB zu TTL (UART).
- Schnelle und stabile Kommunikation: Der Konverter basiert auf dem FT232RL-Chip.
- Leistungs- und Signalisolierung: Die eingebaute Leistungsisolierung sorgt für eine stabile Spannung, und die magnetische Isolierung von ADI bietet hohe Zuverlässigkeit und geringen Stromverbrauch.
- Eingebauter TVS: Unterdrückt effektiv Überspannungen und Spannungsspitzen und schützt vor Blitzschlag und elektrostatischer Entladung.
- Selbsterholende Sicherung und Schutzdioden: sorgen für stabile Strom-/Spannungsausgänge und schützen vor Überlastungen und Überspannungen.
- Automatische Sende-/Empfangsschaltung : sorgt für eine schnelle und stabile, störungsfreie Kommunikation zwischen dem USB-Anschluss und anderen Schnittstellen.
- TTL-Spannungswandler: Ein Schalter ermöglicht die Einstellung des Spannungspegels auf 3,3 V / 5 V.
- Robustes Gehäuse: aus Aluminium, widerstandsfähig gegen mechanische Beschädigungen.
- LED-Anzeigen: Drei LEDs zeigen den Status der Stromversorgung sowie der Datenübertragung und des Datenempfangs an.
Technische Daten des Konverters
- Gerätetyp: Optisch isolierter Industriekonverter
- Baudrate: von 300 bps bis 921600 bps
- Host-Anschluss: USB
- Geräteanschluss: RS485, RS232, TTL
- USB:
- Spannung: 5 V
- Anschluss: USB Typ B
- Schutz: 200 mA-Sicherung, isolierter Ausgang
- Übertragungsreichweite: bis zu 5 m
- RS485 / RS422:
- Anschluss: Schraube (A+, B-, GDN)
- Richtungssteuerung: automatische Hardware-Steuerung
- Schutz: 600 W gegen Blitzschlag und Überspannung, 15 kV ESD-Schutz
- Übertragungsdistanz: bis zu 1200 m
- Übertragungsmodus: Punkt-zu-Multipunkt, bis zu 32 Knoten, Repeater für 16 oder mehr Knoten empfohlen
- RS232:
- Anschluss: DR9-Stecker
- Schutz: TVS-Diode, Überspannungsschutz, ESD-Schutz
- Übertragungsdistanz: bis zu 15 m
- Übertragungsmodus: Punkt-zu-Punkt
- TTL (UART):
- Spannung: 3,3 V / 5 V
- Anschluss: Schraubklemme (TXD, RXD, GND)
- Schutz: Schutzdiode, überspannungsfest, stoßfest
- Übertragungsmodus: Punkt-zu-Punkt
- LED-Anzeigen:
- PWR: rote Betriebsanzeige
- TXD: grüne TX-Anzeige
- RXD: blaue RX-Anzeige
- Betriebstemperatur: -15ºC bis 70ºC
- Luftfeuchtigkeit bei Betrieb: 5% RH bis 95% RH
- Betriebssystem: Windows 10 / 8.1 / 8 / 7 / XP
- Abmessungen: 86,5 x 71,6 x 27,4 mm

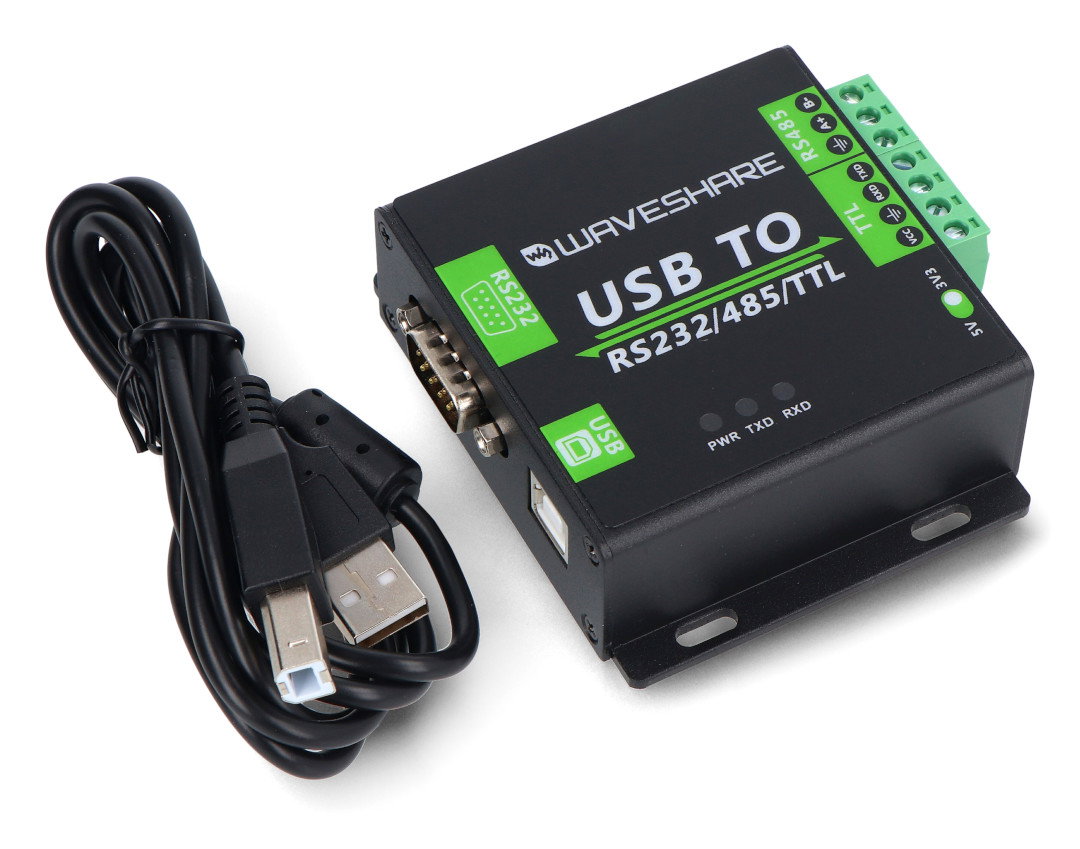

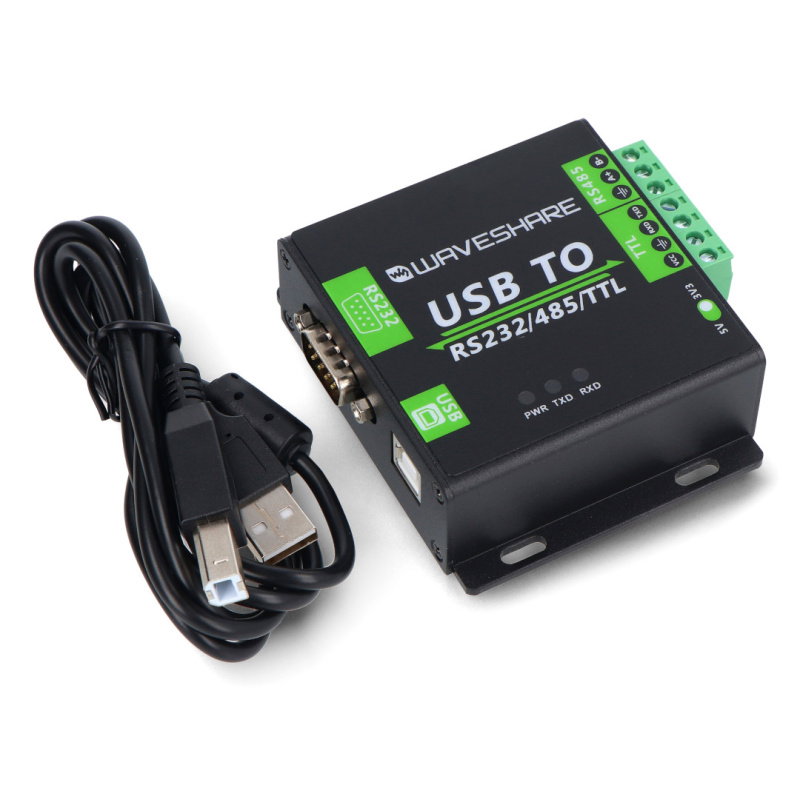

Inhalt des Sets
- USB zu RS232 / RS485 / UART(TTL) Konverter - FT232RL - Waveshare 15817
- USB-Kabel
Der Konverter ermöglicht die Kommunikation zwischen der USB-Schnittstelle und den Standards RS232, RS485 oder UART (TTL).
