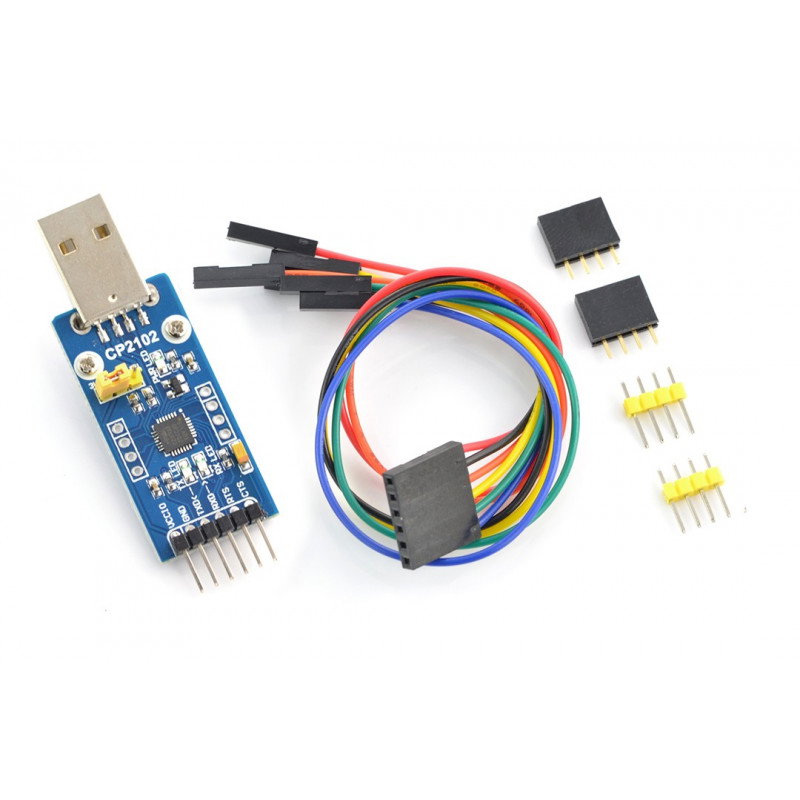

Konverter USB-UART CP2102 - USB-Stecker - Waveshare 11079

Index: WSR-04924 EAN: 5904422374204

Ein Konverter, der die Kommunikation zwischen seriellen USB- und UART-Schnittstellen ermöglicht. Es ermöglicht den Datenaustausch zwischen dem Computer und Systemen, die Mikrocontroller verwenden. Das Modul basiert auf dem CP2102-System. Im Betriebssystem ist er als virtueller COM-Port sichtbar.

Konverter USB-UART CP2102 - USB-Stecker - Waveshare 11079
5,00 €
4,20 € zzgl. MwSt.
Erhältlich
Versand 24h
PayPal Bezahlung
Hersteller: Waveshare

Produktbeschreibung: CP2102 USB-UART-Konverter - USB-Stecker

Der Konverter ermöglicht die Kommunikation zwischen zwei gängigen seriellen Schnittstellen, USB und UART. Das Modul basiert auf dem CP2102-System. Das System funktioniert mit Windows 7 und Windows 8 / 8.1 / 10, ohne dass Treiber installiert werden müssen.

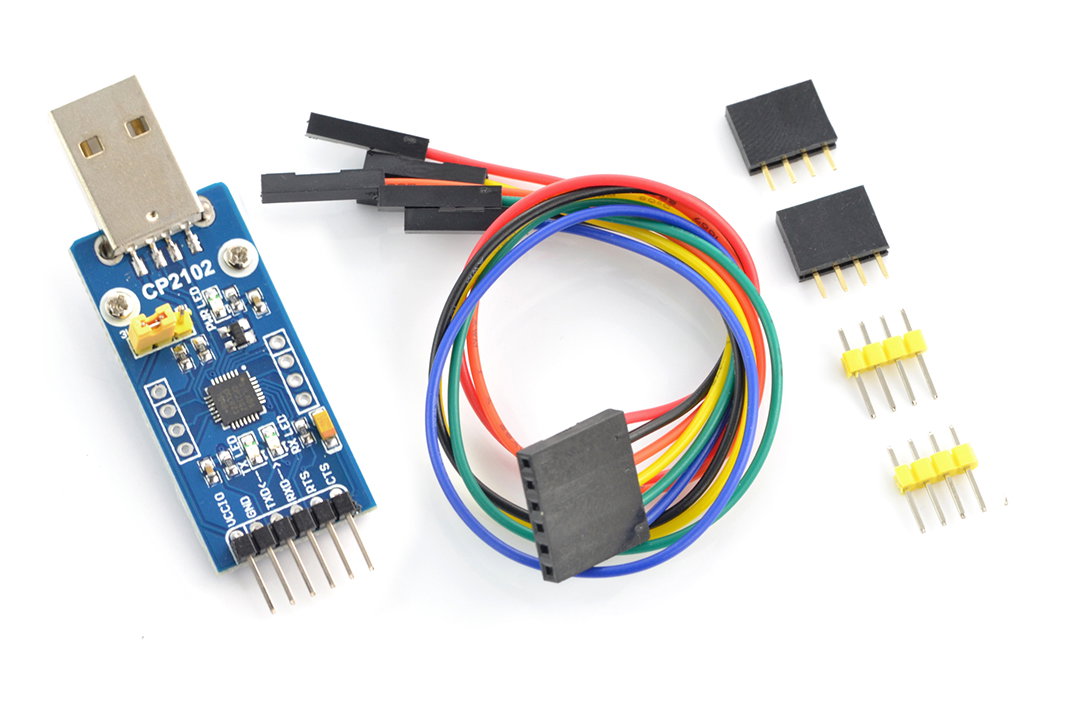

Dem Modul liegen Steckerleisten und ein Anschlusskabel bei.

USB-UART-Konverter CP2102

USB-UART-Konverter CP2102 .

Das Modul kann zum Datenaustausch zwischen einem Computer und einem Mikrocontrollersystem oder zum Programmieren von Boards mit serieller Schnittstelle, zB Arduino oder STM32Discovery , verwendet werden. Im Betriebssystem ist er als virtueller COM-Port sichtbar. Es verfügt über 3 LEDs, die über Stromversorgung, Senden und Empfangen von Daten informieren.

Das Gerät arbeitet mit einer Spannung von 3,3 V und 5 V. Die Spannungsauswahl erfolgt mit einem Jumper. Die Platine verfügt über Steckverbinder im Raster 2,54 mm, die zur Kontaktplatte passen oder den Anschluss über Drähte ermöglichen.

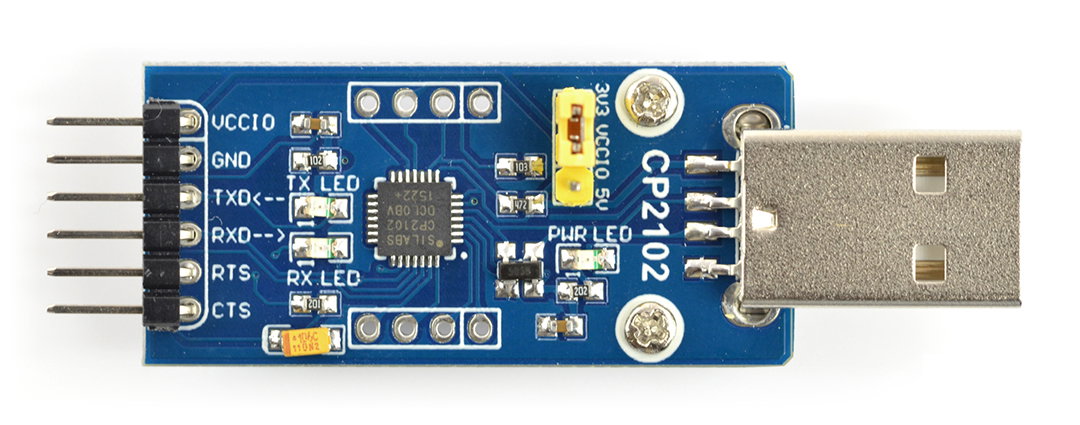

Konverteranschluss

Die Beschreibung der Pins befindet sich in der Tabelle.

Stift Beschreibung
VCCIO Spannungsversorgung 3,3 V oder 5 V mit Jumper wählbar
Masse Die Masse des Systems
TXD UART-Sender-Pin
RXD UART-Empfänger-Pin
CTS Clear to Send-Signal der UART-Schnittstelle
RTS Das Request-to-Send-Signal der UART-Schnittstelle

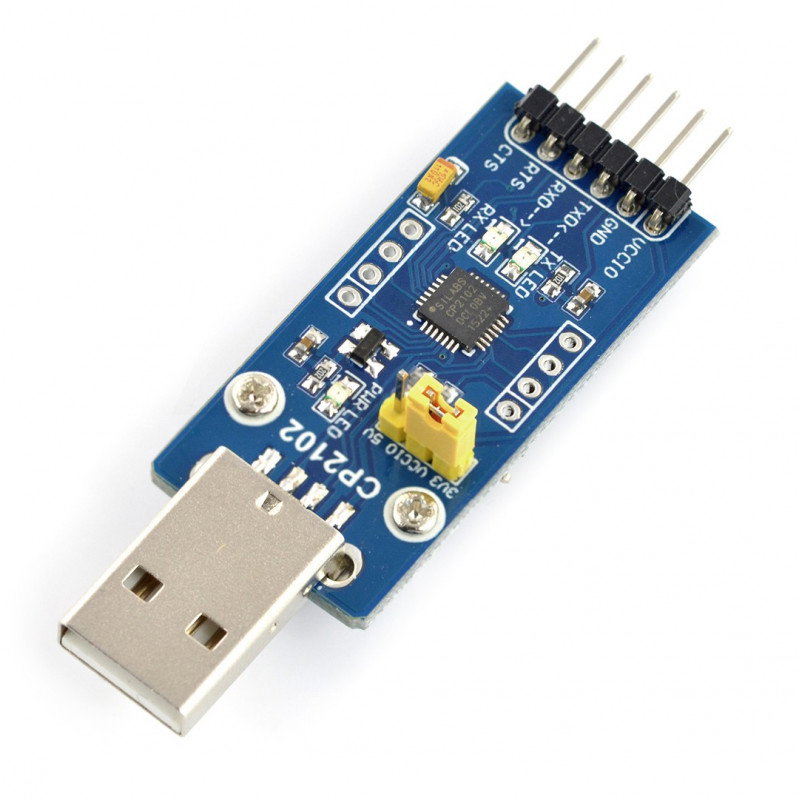

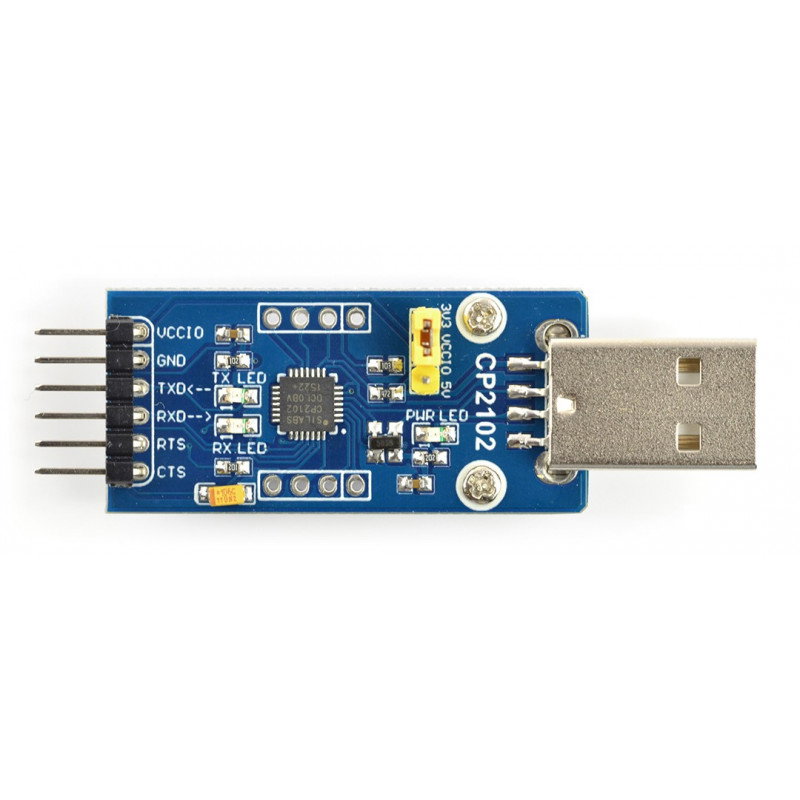

Konverter - Layout CP2102
Konverter - Steckdose USB
Konverter - Schnittstelle UART
Prüfen 4
PAKETBREITE 6.5 cm
PAKETHÖHE 1.9 cm
PAKETTIEFE 9 cm
PAKETGEWICHT 0.013 kg
