Produktbeschreibung: UART-Konverter - RS485 TP8485E - 5 V / 12 V - Overlay für Seeed Xiao und QT Py - Seeedstudio 113991354
RS485 ist ein zuverlässiger serieller Kommunikationsstandard, der in der Industrie und in Systemen, die eine Datenübertragung über große Entfernungen erfordern, weit verbreitet ist. Das Erweiterungsmodul von Seeedstudio wurde für die Arbeit mit Boards entwickelt Seeed Xiao und Adafruit QT PyBoard, das die Umwandlung des UART-Datenstroms in ein RS485-Signal. Das Modul arbeitet als Halbduplex-Transceiver, was bedeutet, dass es jeweils eine Einwegübertragung unterstützt. Mit einer 5-V- oder 12-V-Stromversorgung und einem einfachen Anschluss über 3-polige Schraubanschlüsse ist es äußerst vielseitig und leicht zu integrieren. Außerdem verfügt er über einen 120R-Schalter, der den Abschluss des RS485-Busses ermöglicht, was für eine korrekte Übertragung in Umgebungen mit großen Entfernungen wichtig ist.

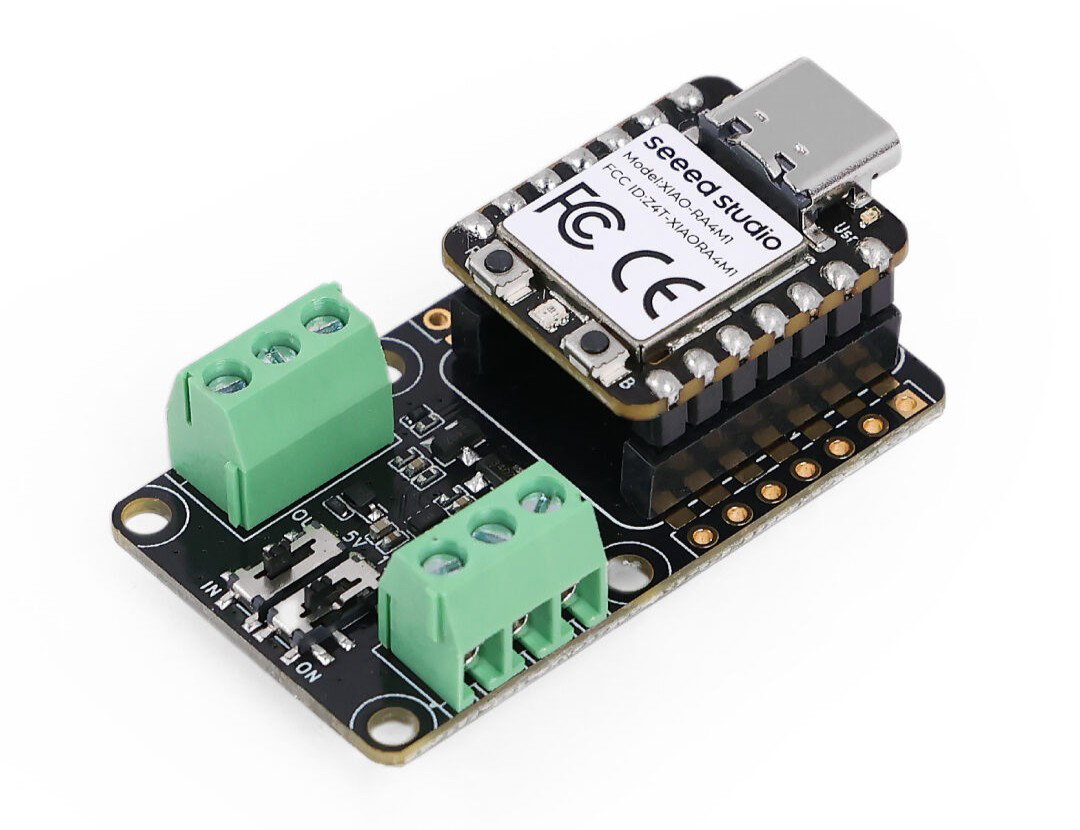

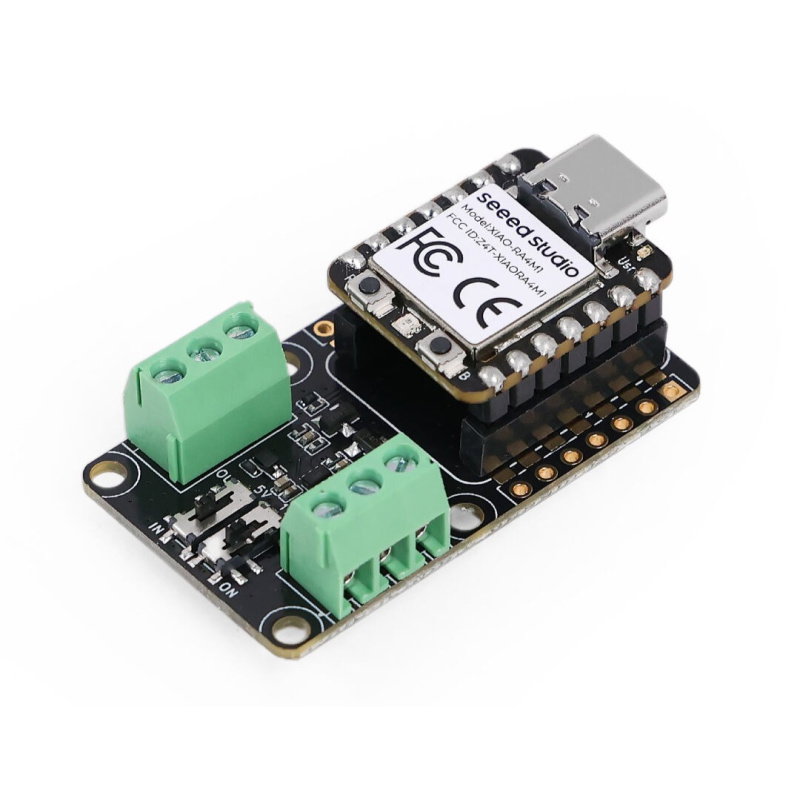

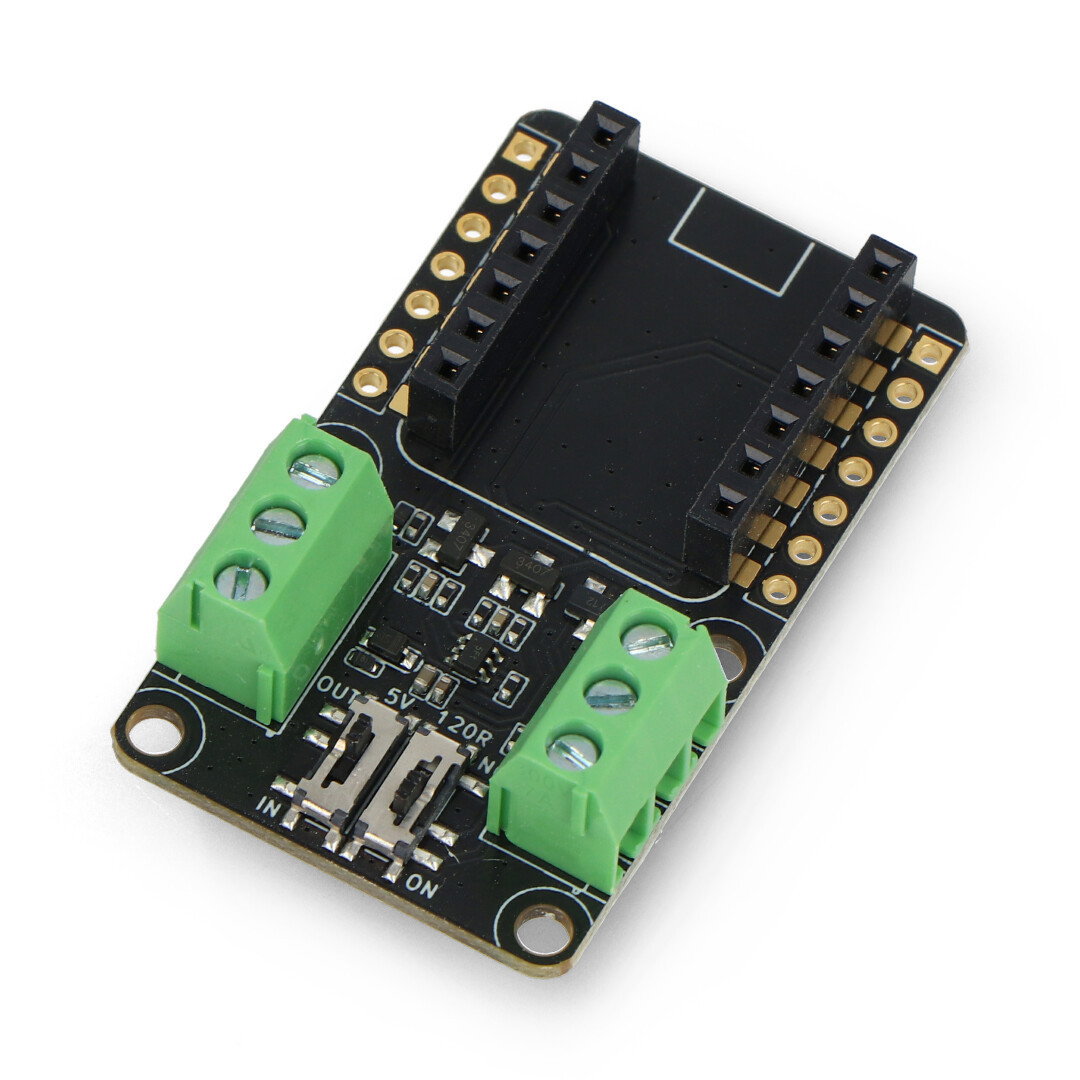

UART - RS485 Konverter TP8485E - 5 V / 12 V - Overlay für Seeed Xiao und QT Py - Seeedstudio 113991354.
Der Konverter arbeitet sowohl mit 5 V als auch mit 12 V Spannungsversorgung.
Hauptmerkmale des Moduls
- Unterstützung der RS485-Kommunikation: UART-zu-RS485-Konvertierung mit TP8485E-Chip
- Große Übertragungsreichweite: Kommunikation bis zu 1200 Meter
- Großer Spannungsbereich: 5 V oder 12 V Betrieb möglich
- Zwei Schraubanschlüsse: separate Anschlüsse für RS485-Signale und Stromversorgung
- 120R-Abschlussschalter: ermöglicht Widerstandsanpassung an den Busenden
- 5-V-Eingangs-/Ausgangsmodus: wählbar zwischen Eingangs- und Ausgangsmodus für die Spannungsversorgung
- Kompakte Größe: entspricht der Größe von zwei Xiao-Boards für eine einfache Integration

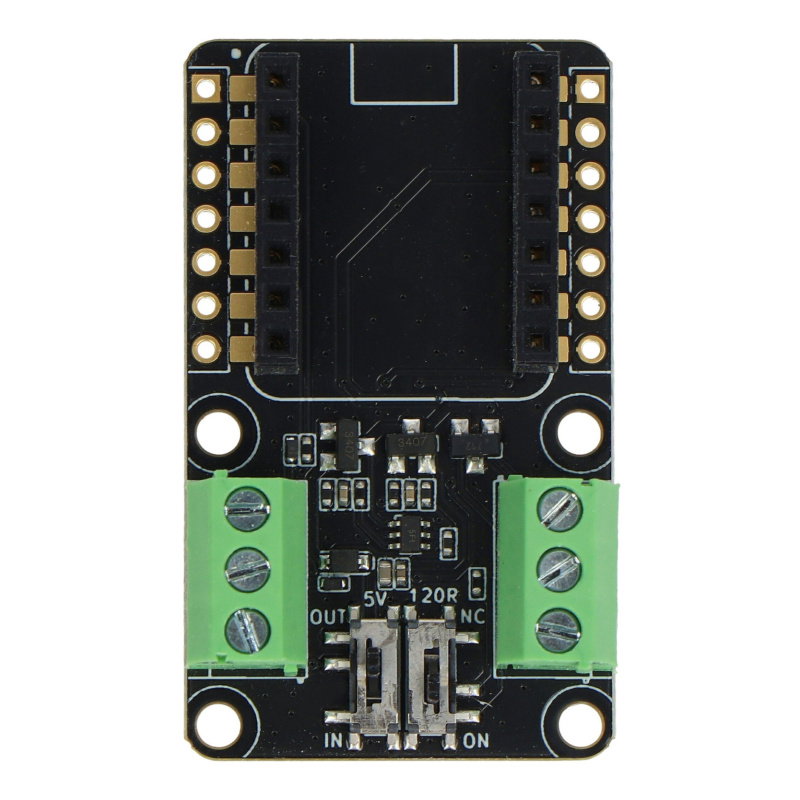

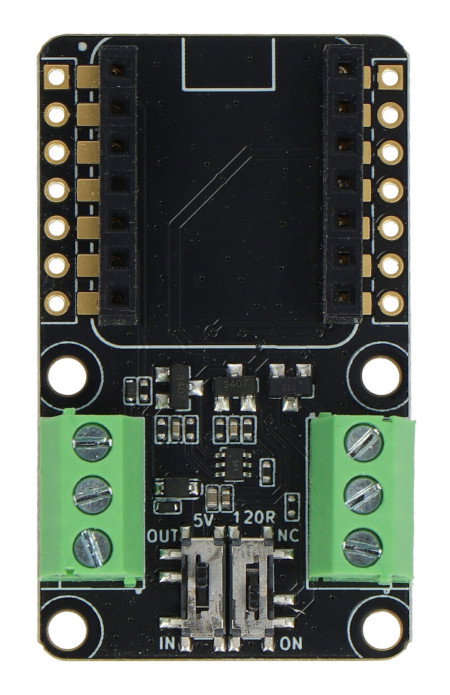

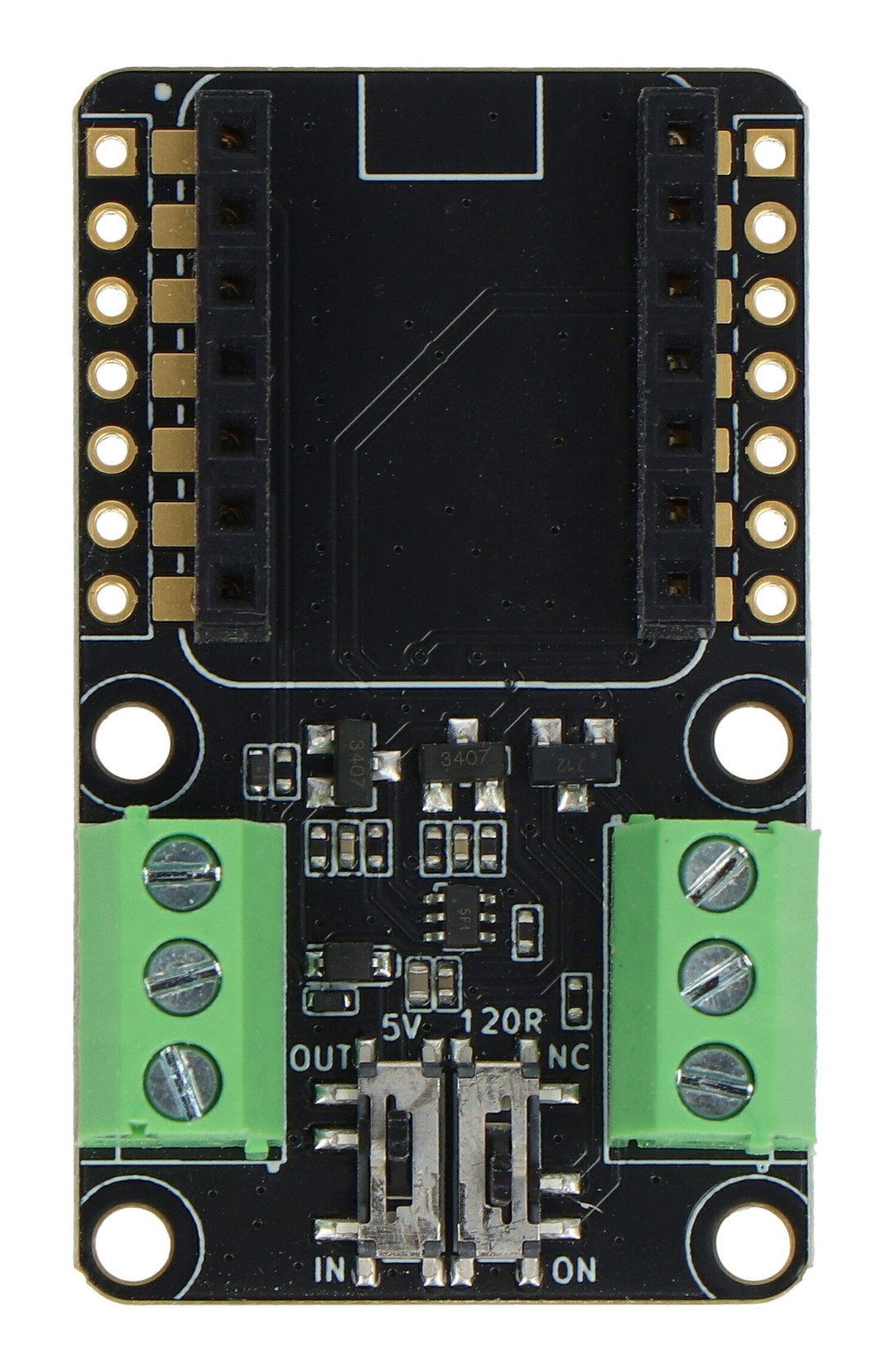

Anschlüsse auf der Platine
Das Modul verfügt über mehrere wichtige Pinbelegungen und Schalter, mit denen es entsprechend konfiguriert werden kann:
- Stromeingänge:
- 5 V - Standardspannung für die meisten Geräte
- 12 V - optionale Spannungsversorgung für anspruchsvollere Anwendungen
- RS485-Signalanschlüsse:
- RS485_A - erstes RS485-Differenzialkabel
- RS485_B - zweites RS485-Differenzialkabel
- GND - Signalmasse
- Konfigurationsschalter:
- 5 V OUT/IN Schalter - ermöglicht die Einstellung der Spannungsversorgung als Eingang oder Ausgang
- 120R Schalter - ermöglicht das Hinzufügen eines 120 Ω Abschlusswiderstandes

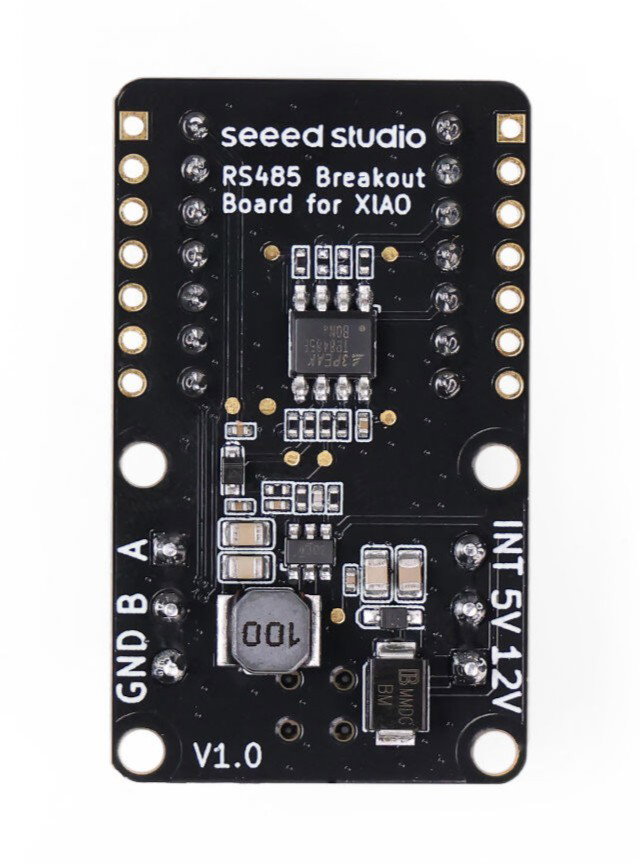

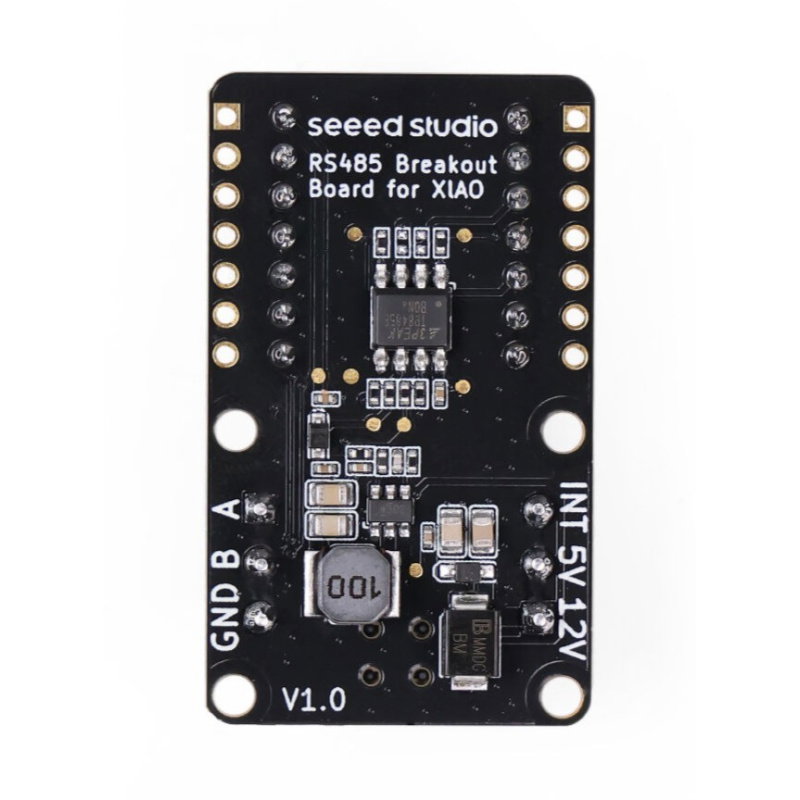

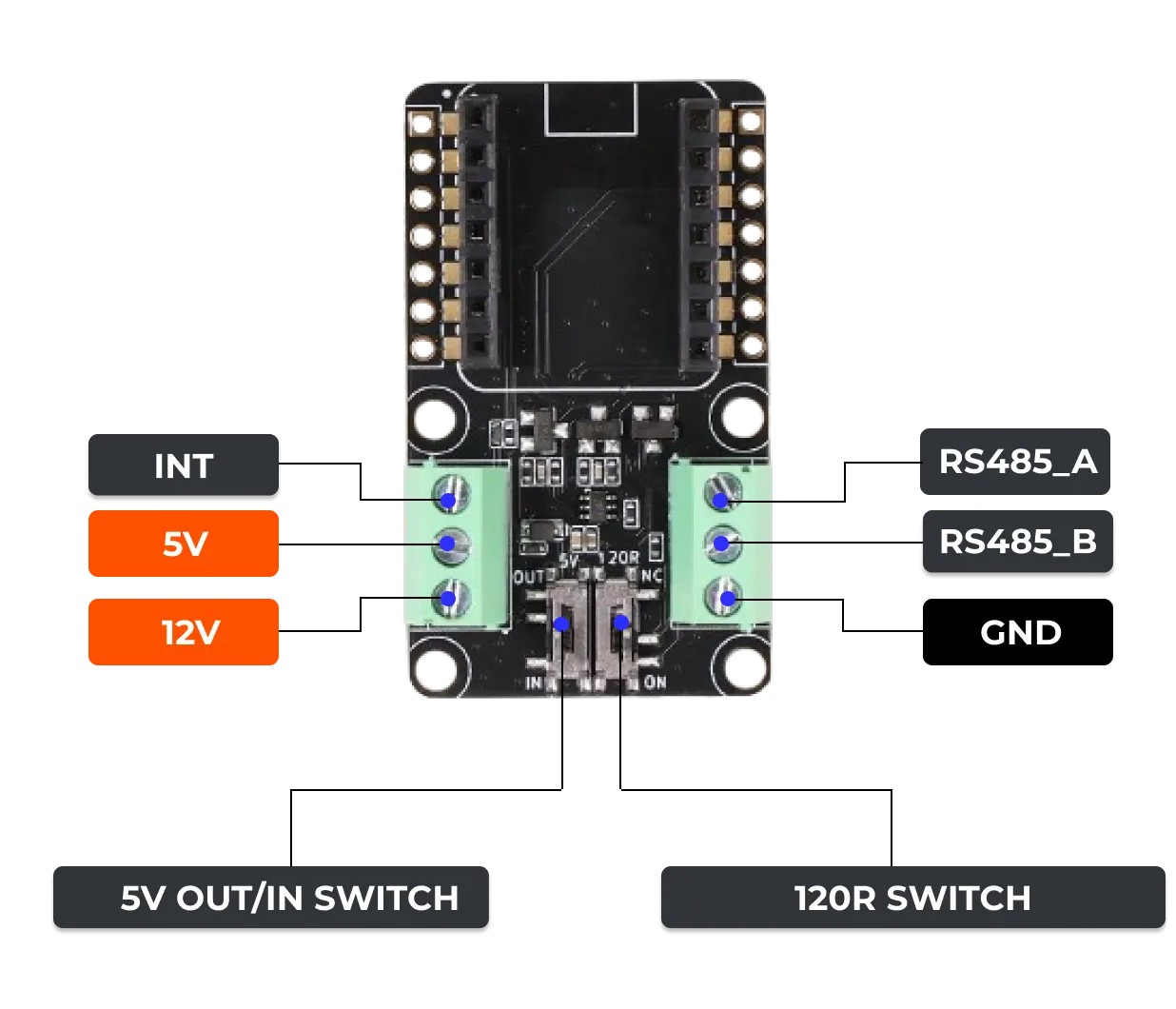

Beschreibung der Pinbelegung.
Der Konverter ermöglicht die Übertragung eines Signals über eine Entfernung von bis zu 1200 m.
Anschluss und Programmierung
Der Anschluss des Moduls ist intuitiv - es genügt, die Signale RS485_A und RS485_B mit dem RS485-Bus zu verbinden und eine geeignete Stromversorgung (5 V oder 12 V) bereitzustellen. Wenn das Modul auf einer langen Kommunikationsleitung verwendet wird, lohnt es sich, den 120R-Schalter zu aktivieren, um die richtige Impedanzanpassung des Busses zu gewährleisten. Das Modul arbeitet mit der Arduino IDE und MicroPython zusammen, was eine einfache Konfiguration und Programmierung ermöglicht. Dadurch kann das Modul leicht in Anwendungen wie der industriellen Automatisierung, Überwachungssystemen und Datenerfassung eingesetzt werden.
Technische Daten des Konverters
- Kommunikationsschnittstelle: RS485
- Kommunikationschip: TP8485E (Halbduplex-Transceiver)
- Schraubanschlüsse: 3-polig für RS485-Signal, 3-polig für Spannungsversorgung
- Übertragungsdistanz: bis zu 1200 m
- Übertragungsgeschwindigkeit: bis zu 250 kbps
- Versorgungsspannung: 5 V oder 12 V DC
- Kompatibilität: Seeed Xiao, Adafruit QT Py
- Abmessungen: ca. 42 x 35 mm
Inhalt des Kits
- 1x UART - RS485 Konverter TP8485E - 5 V / 12 V - Overlay für Seeed Xiao und QT Py - Seeedstudio 113991354
Das Board ist voll kompatibel mit Seeed Xiao und Adafruit QT Py.
