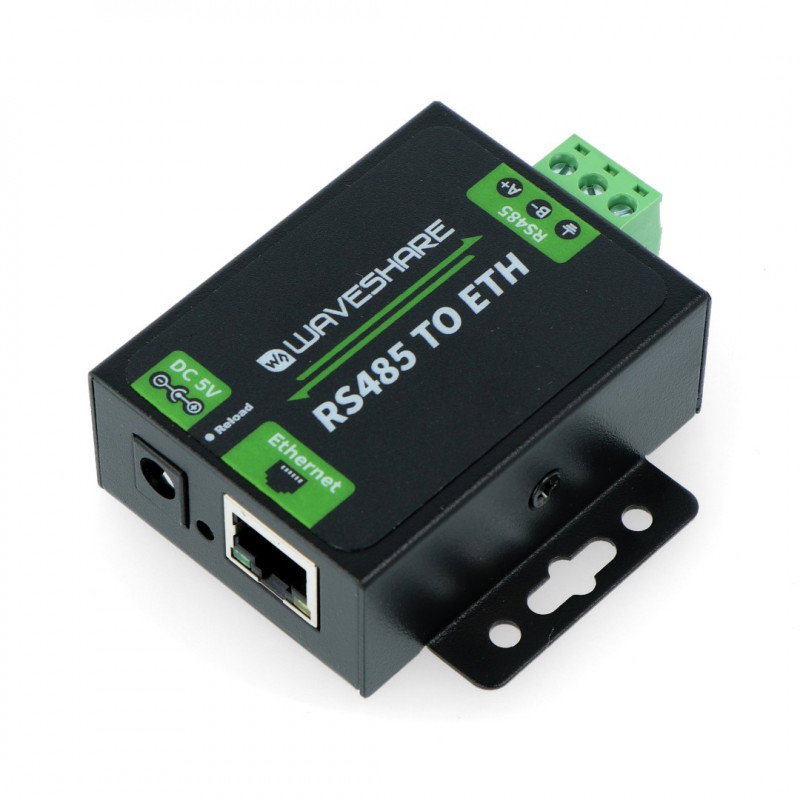

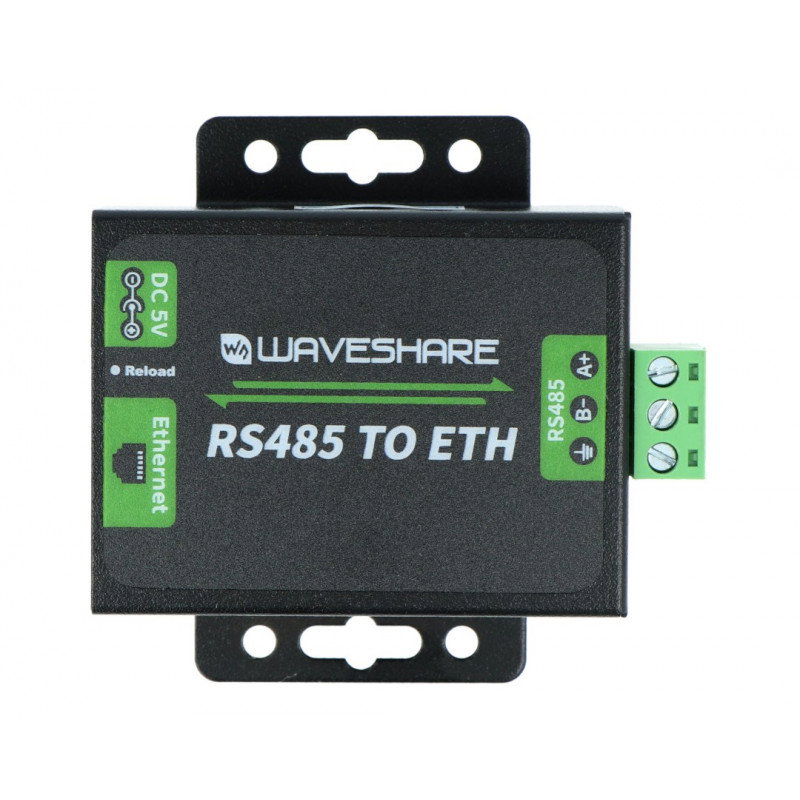

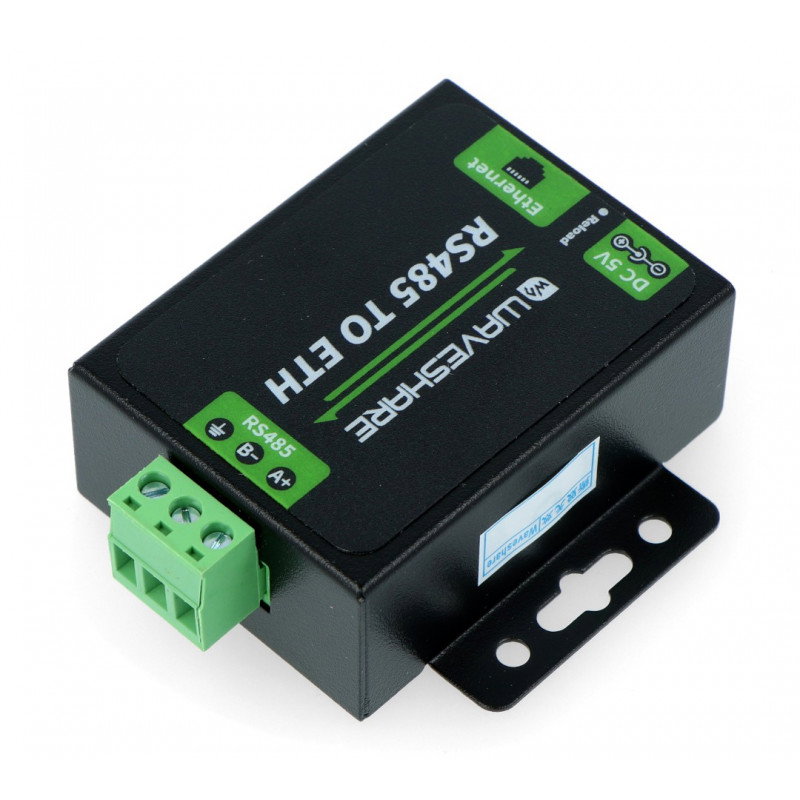

RS485-Konverter - Ethernet - Cortex M0 - Waveshare 16529

Index: WSR-15133 EAN: 5904422377816

Gerät, das die Kommunikation zwischen der RS485 -Schnittstelle und Ethernet RJ45 ermöglicht. Modul konfigurierbar über Website, AT-Befehle, serielles Protokoll und Netzwerkprotokoll. Es basierte auf dem 32-Bit-Prozessor ARM Cortex M0. Es unterstützt Betriebsmodi wie: TCP-Server, TCP-Client, UDP-Server, UDP-Client, HTTPD-Client.

RS485-Konverter - Ethernet - Cortex M0 - Waveshare 16529
21,50 €
18,07 € zzgl. MwSt.
Lieferung 20 pcs geplant für 2024-03-22
Warten auf Lieferung
PayPal Bezahlung
Hersteller: Waveshare

Produktbeschreibung: RS485-Konverter - Ethernet - Cortex M0

Gerät, das die Kommunikation zwischen der RS485 -Schnittstelle und Ethernet RJ45 ermöglicht. Modul konfigurierbar über Website, AT-Befehle, serielles Protokoll und Netzwerkprotokoll. Es basierte auf dem 32-Bit-Prozessor ARM Cortex M0 . Es unterstützt Betriebsmodi wie: TCP-Server, TCP-Client, UDP-Server, UDP-Client, HTTPD-Client.

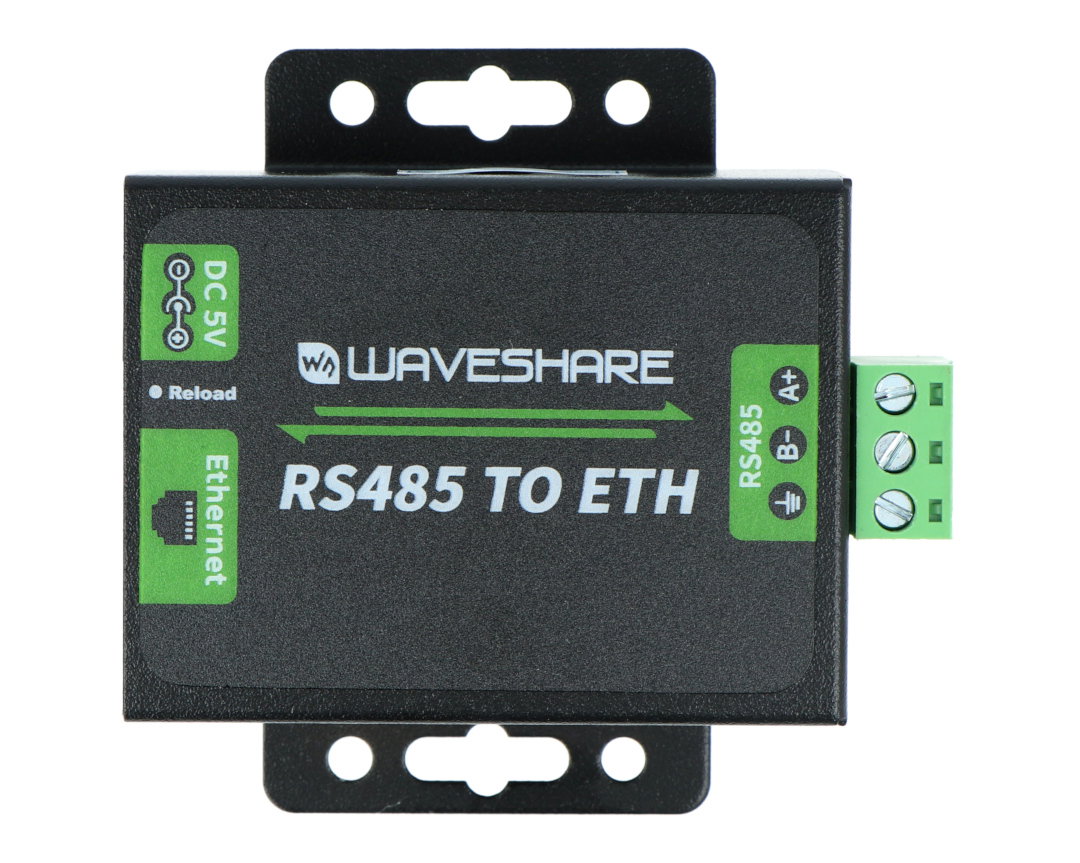

RS485 - Ethernet-Konverter

RS485 - Ethernet-Konverter.

Die Hauptmerkmale des Konverters

  • ARM Cortex M0 32-Bit-Prozessor.
  • Ethernet 10/100 Mb/s Auto-MDI/MDIX-Schnittstelle – unterstützt sowohl Straight- als auch Crossover-Kabel.
  • Die Möglichkeit, die Übertragungsgeschwindigkeit der RS485-Schnittstelle ( von 600 b/s bis 230,4 Kb/s ) zu ändern, unterstützt fünf Optionen zur Paritätsprüfung: Keine, Ungerade, Gerade, Mark, Leerzeichen.
  • Verfügbare Betriebsmodi: TCP-Server, TCP-Client, UDP-Server, UDP-Client, HTTPD-Client (unterstützt GET und POST).
  • Konfiguration: über Website, AT-Befehle, serielles Protokoll und Netzwerkprotokoll.
  • Ermöglicht die Konfiguration von Heartbeat-Paketen . Stellen Sie sicher, dass die Verbindung korrekt ist, um Daten vom Sensor korrekt zu empfangen.
  • Damit können Sie Registrierungspakete konfigurieren , automatische Weiterleitung des registrierten Pakets als Kennung nach dem Verbindungsaufbau, damit Geräte unterschieden werden können.
  • Die Modulkonfigurationsseite ist frei editierbar.

  • Es unterstützt ein RFC2217 ähnliches Protokoll und kann mit Geräten kommunizieren, deren serielle Einstellungen (Baudrate, Datenbit usw.) geändert werden können.
  • Der KeepAlive- Mechanismus erkennt Verbindungsunterbrechungen und stellt diese automatisch wieder her.
  • Unterstützt Timeout -Neustart .
  • Erkennt DNS-Domänennamen, anpassbarer DNS-Server
  • Unterstützt DHCP , automatische IP-Adresszuweisung oder feste IP
  • Die Firmware wird über das Netzwerk aktualisiert
  • Das Zurücksetzen des Geräts auf die Werkseinstellungen erfolgt per Software oder Hardware
  • Es hat eine MAC-Adresse, die bearbeitet werden kann
  • Verfügbare Software: Modulkonfigurationssoftware, TCP/UDP-Testtool, virtuelle serielle VCOM-Schnittstelle
  • Beispielcode: Host-Computer (Socket), VB, C ++ Delphi, Android, iOS usw.

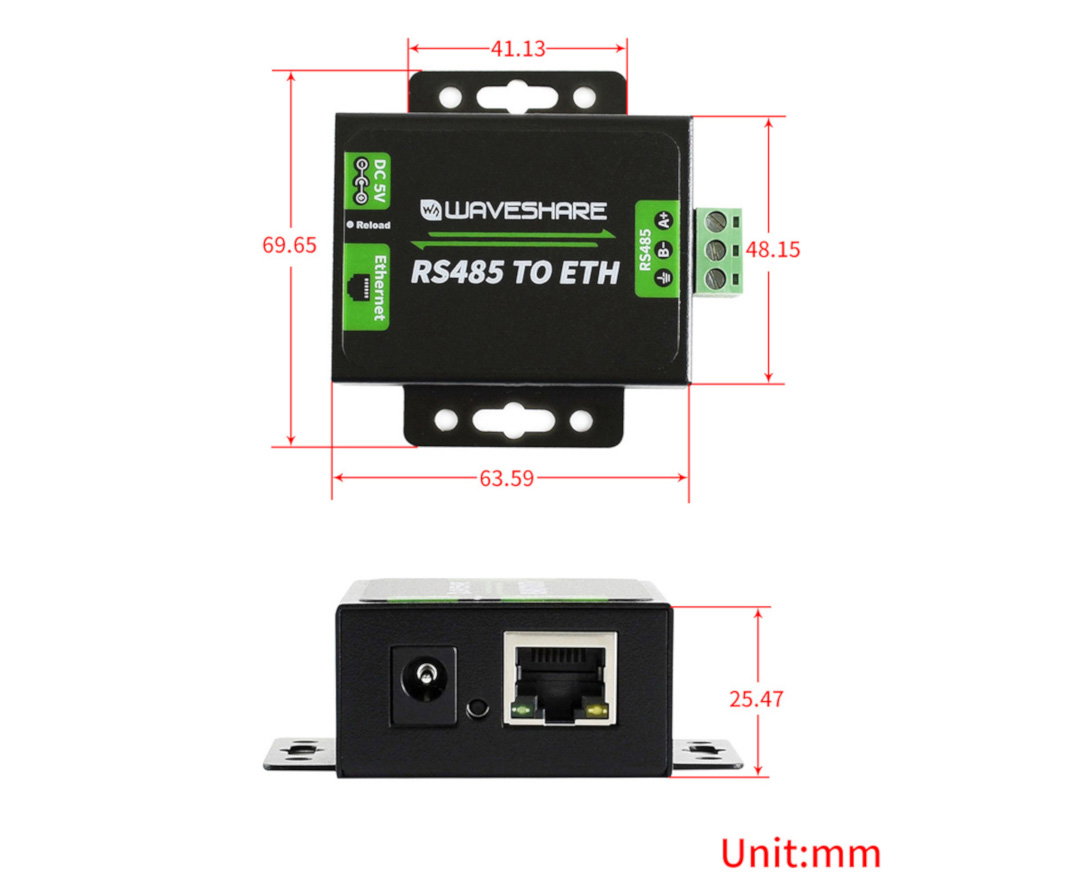

Abmessungen des Konverters

Die Abmessungen des Konverters sind in mm angegeben.

Konverterspezifikation

  • Ethernet:
    • Anschluss: 4-poliger RJ45
    • Geschwindigkeit: 10/100 MB / s
    • Schnittstellenschutz: 1,5 KV Elektromagnetische Trennung
    • Protokolle: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, HTTPD-Client
    • TX-Cache: 6 Kb
    • RX-Cache: 4 KB
  • RS485:
    • Stecker: Schraube (A+, B-, GND)
    • Datenbits: 5 Bit, 7 Bit, 8 Bit
    • Stoppbit: 1, 2
    • Paritätsbit: Keine, Ungerade, Gerade, Mark, Leerzeichen
    • Baudrate: von 600 b / s bis 230,4 kb / s
    • RX-Cache: 800 B
    • Schnittstellenschutz:
      • 2 kV ESD
      • 2,2 Widerstand
  • Stromversorgung:
    • Versorgungsspannung: 5 V bis 7 V (5 V empfohlen)
    • Nennstrom: 150 mA bei 5V
    • Leistungsaufnahme: <1 W
    • Schnittstellenschutz: Überspannungsschutz, ESD,
  • Umfeld:
    • Arbeitstemperatur: von -25 ° C bis 75 ° C
    • Lagertemperatur: -40 °C bis 105 °C

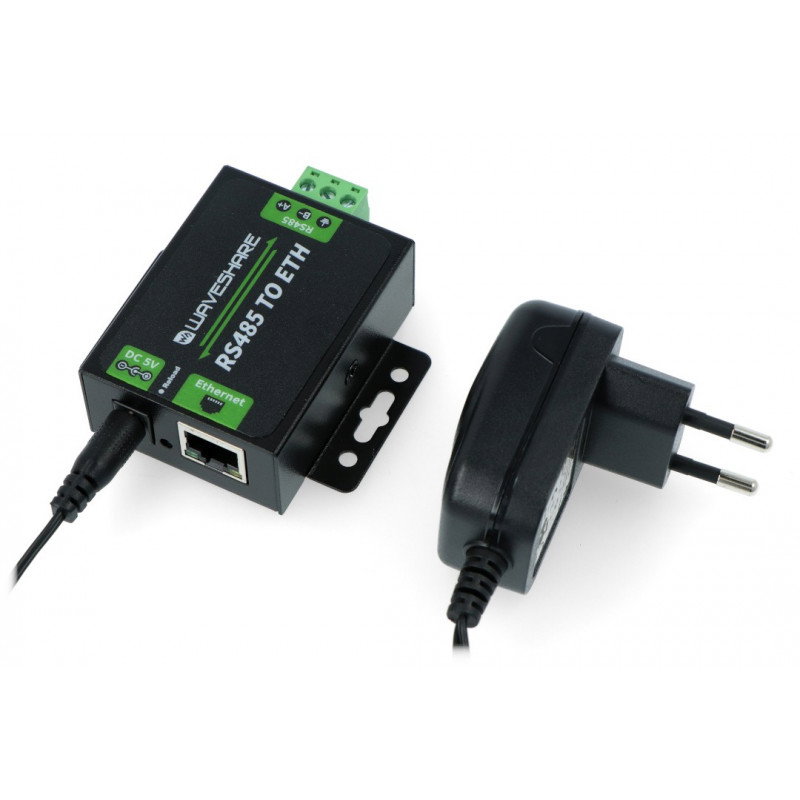

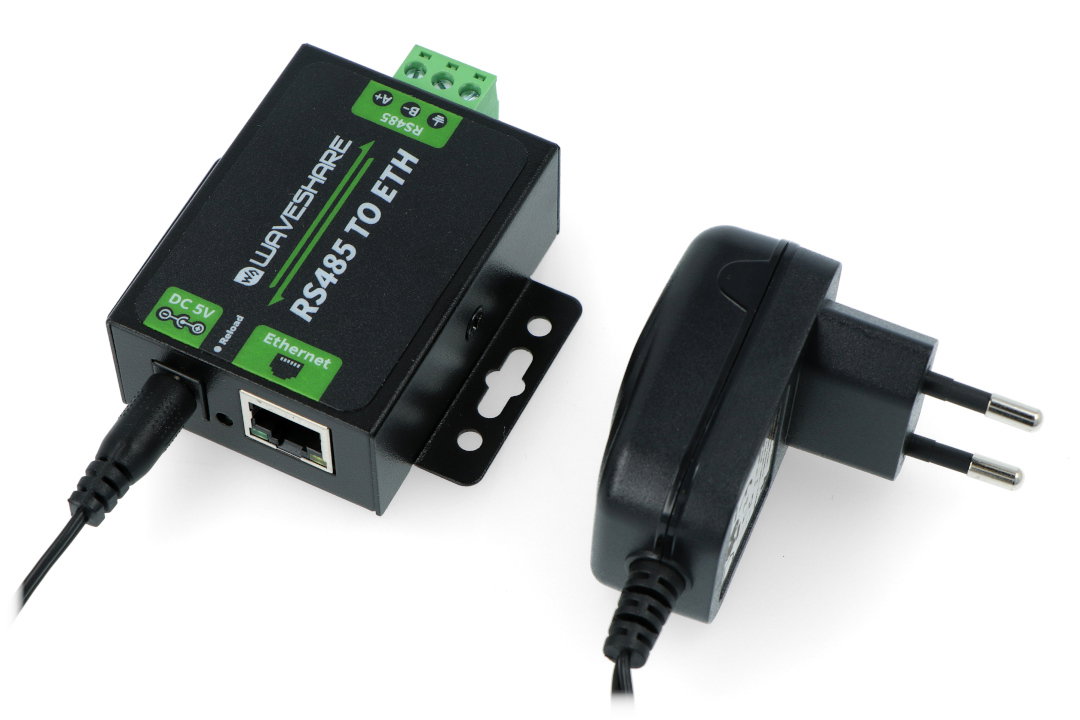

Konverter mit Netzteil Das Set beinhaltet auch ein 5 V / 1 A Netzteil zur Stromversorgung des Konverters.

Konverter - Layout Kortex M0
Konverter - Steckdose RJ45
Konverter - Schnittstelle RS485
PAKETBREITE 15.7 cm
PAKETHÖHE 11.1 cm
PAKETTIEFE 4.7 cm
PAKETGEWICHT 0.226 kg

Arkadiusz

11/29/21

Frage: Hallo, hat der Konverter die Möglichkeit, virtuelle COM-Ports zu erstellen?
Antwort: Gemäss den Angaben im Handbuch ist dies mit der Software USR-VCOM möglich.
https://www.waveshare.com/w/upload/6/6d/RS485-TO-ETH-user-manual-en.pdf
