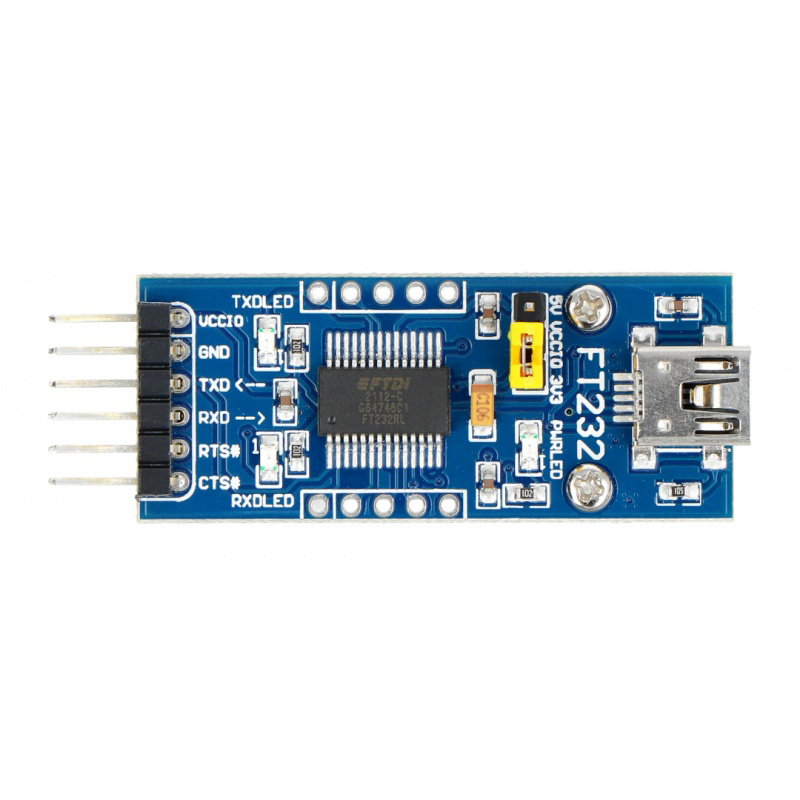

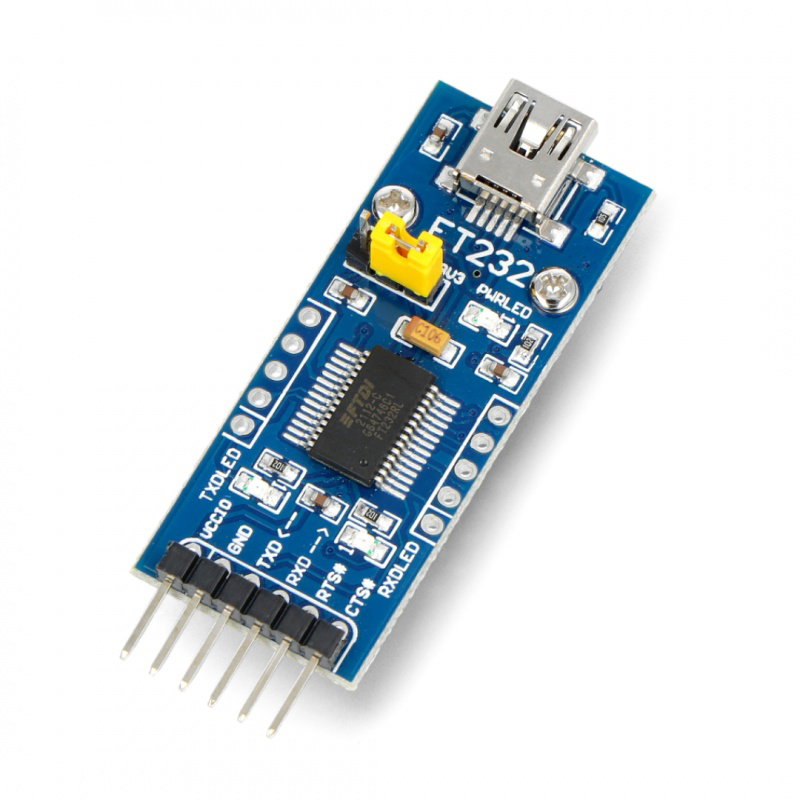

Produktbeschreibung: Konverter USB-UART FTDI FT232RL - miniUSB Buchse
Der Konverter ermöglicht die Kommunikation zwischen zwei gängigen seriellen Schnittstellen, USB und UART. Das Modul basiert auf dem FT232RL-System, funktioniert mit Windows 7 und Windows 8 / 8.1.

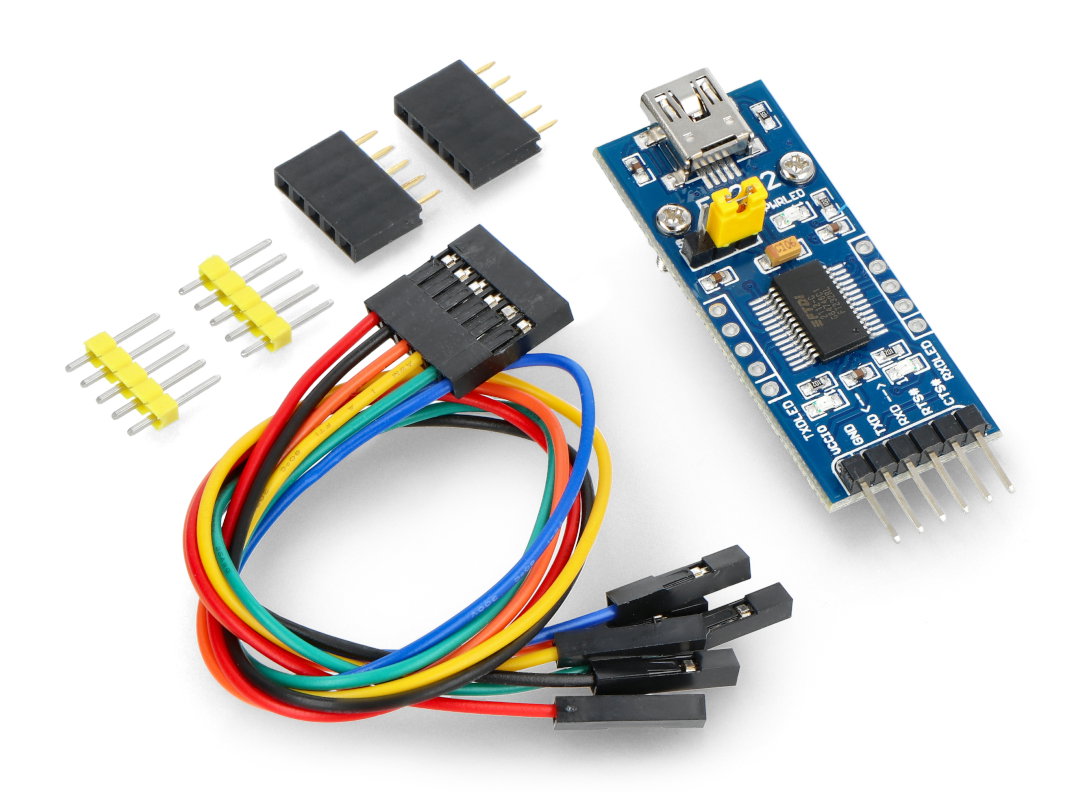

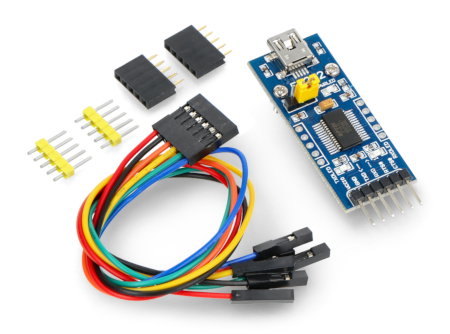

Das Modul wird mit einem 6-poligen Kabel mit weiblichen Anschlüssen und den erforderlichen Stiften geliefert .

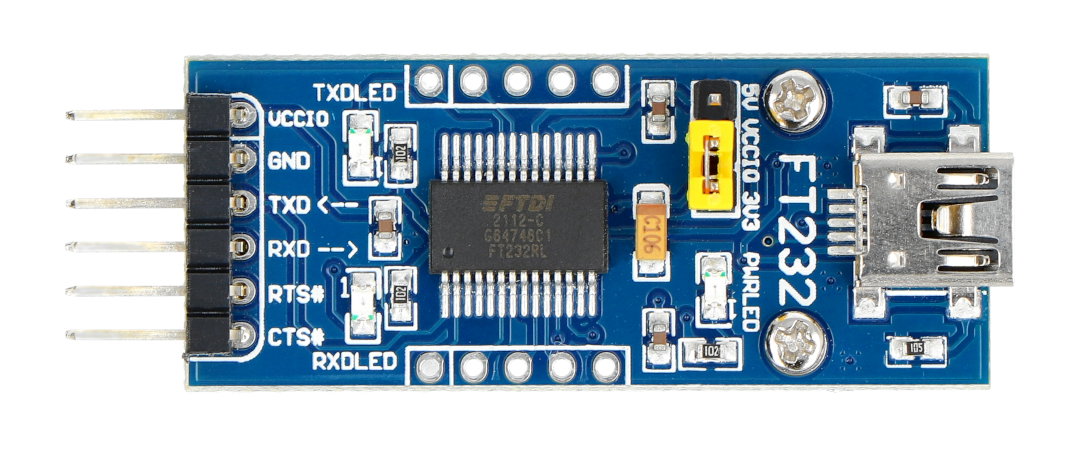

Das Modul kann zum Datenaustausch zwischen einem Computer und einem Mikrocontrollersystem oder zum Programmieren von Boards mit serieller Schnittstelle, zB Arduino oder STM32Discovery , verwendet werden. Im Betriebssystem ist er als virtueller COM-Port sichtbar. Es verfügt über einen miniUSB-Anschluss und 3 LEDs, die über Stromversorgung, Senden und Empfangen von Daten informieren.
Das Gerät arbeitet mit einer Spannung von 3,3 V und 5 V. Die Spannungsauswahl erfolgt mit einem Jumper. Die Platine verfügt über Steckverbinder im Raster 2,54 mm, die zur Kontaktplatte passen oder den Anschluss über Drähte ermöglichen. Die Pins VCCIO, GND, TXD, RXD, RTS# und CTS# haben bereits angelötete Goldpin-Anschlüsse - 2,54 mm Raster . Der Rest muss separat gekauft und selbst gelötet werden.
Konverteranschluss
Die Beschreibung der Modulpins finden Sie in der Tabelle.
| Stift | Beschreibung |
|---|---|
| VCCIO | Spannungsversorgung 3,3 V oder 5 V mit Jumper wählbar. |
| Masse | Die Masse des Systems. |
| TXD | UART-Sender-Pin. |
| RXD | UART-Empfänger-Pin. |
| RTS # |
Datenanforderungssteuersignal / Handshake-Signal senden. |
| CTS-Nummer | Steuersignal senden, Details in Dokumentation . |

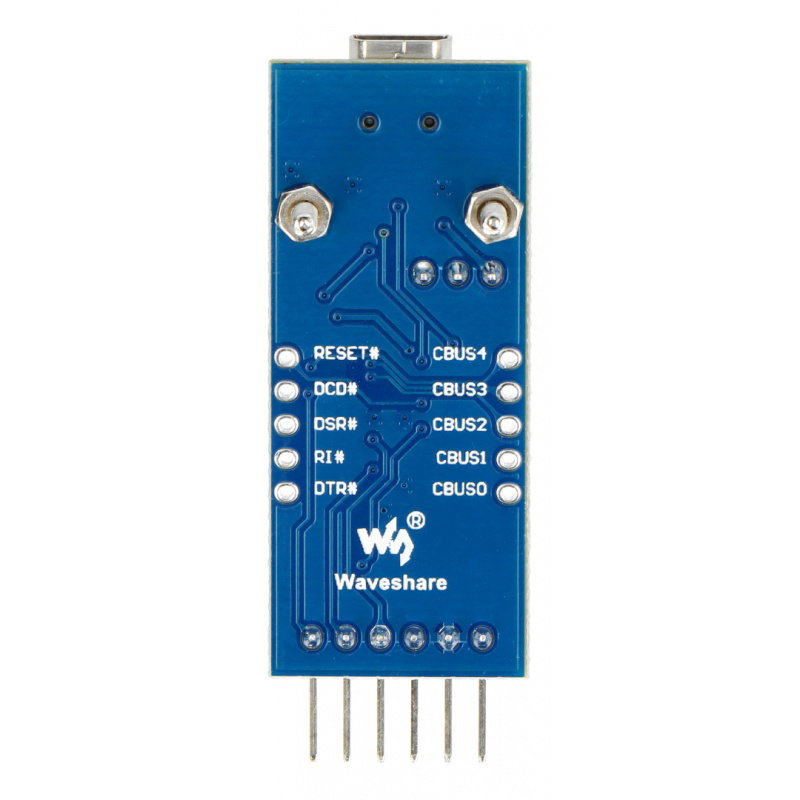

| ZURÜCKSETZEN # | Reset-Signal aktiviert durch Low-Zustand. |
| DCD-Nummer | Ambulanzsignal, Details in Dokumentation. |
| DSR # | Datenbereitschaftsmeldung, Details in Dokumentation . |
| RI-Nr. | Eingang Kontrollleuchte, Details in Dokumentation . |
| DTR # |
Datenbereit-Steuersignal / Handshake-Signal. |
| CBUS0 - 4 | Konfigurierbare CBUS-Pins, Details in der Dokumentation . |
