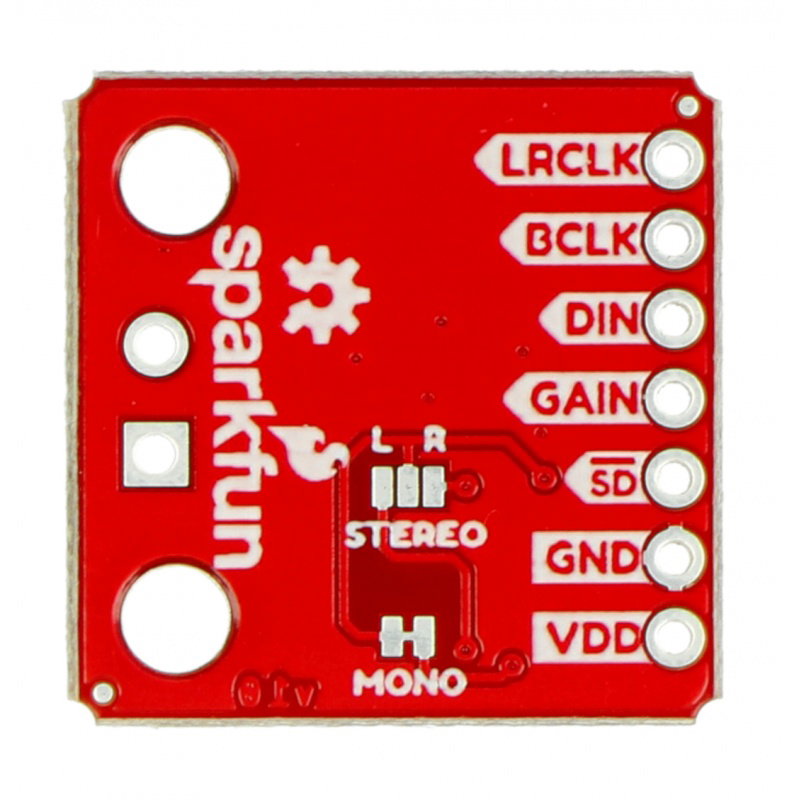

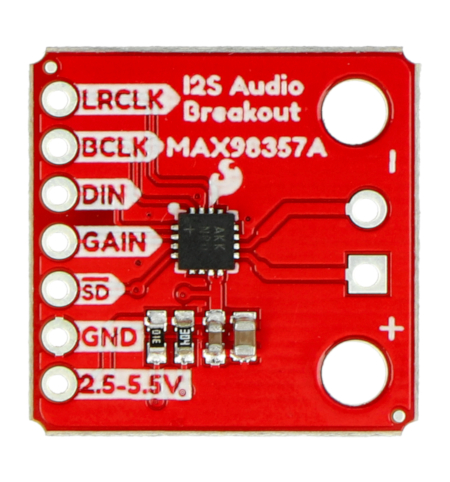

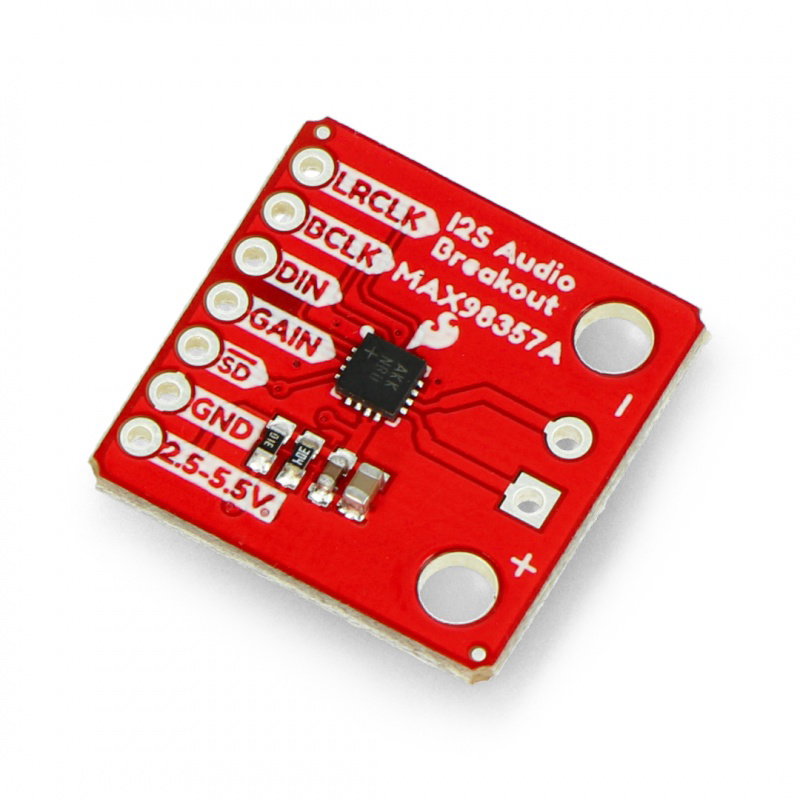

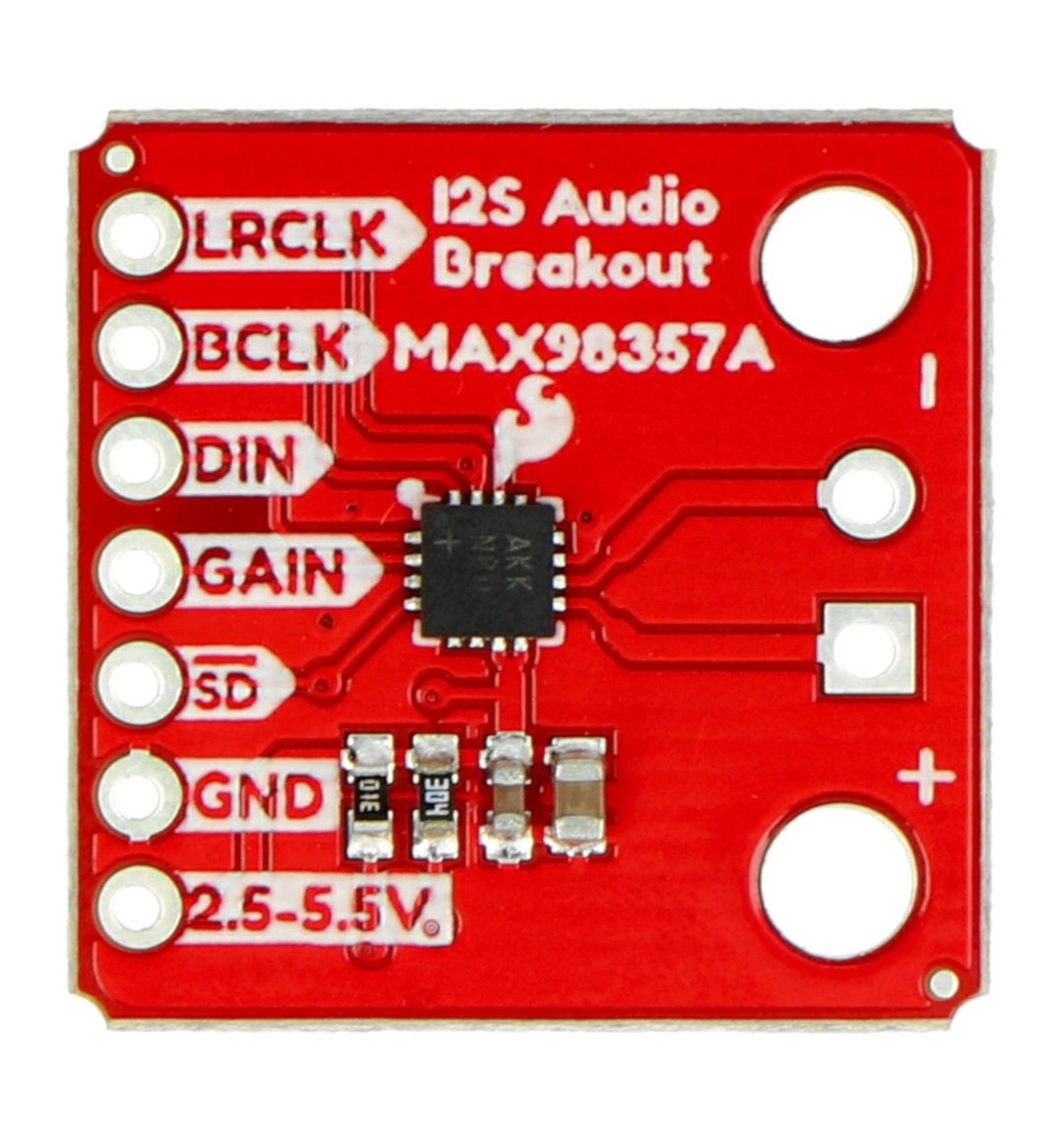

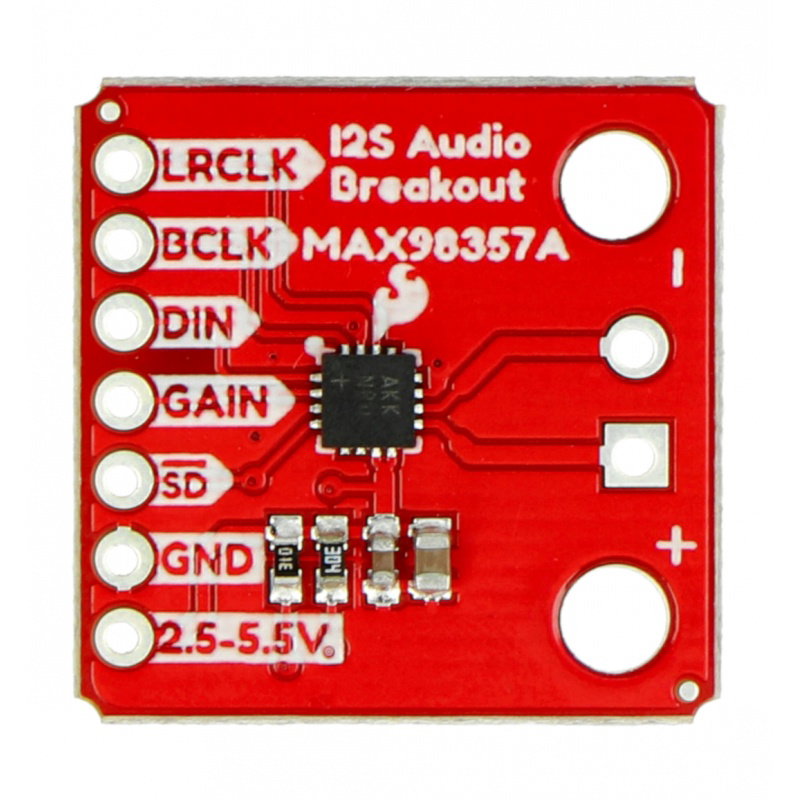

Produktbeschreibung: MAX98357A - I2S-Stereo-DAC-Decoder - SparkFun DEV-14809
Stereo-DAC -Decodermodul, das über die I2S- Schnittstelle kommuniziert. Der eingebaute Class-D-Verstärker kann bis zu 3,2 W Leistung an Lautsprecher oder Kopfhörer mit einer Impedanz von bis zu 4 Ω liefern. Es funktioniert, indem es digitale Signale von einem Computer / Mikrocomputer in analoge Signale umwandelt, die wiederum von den Lautsprechern verarbeitet werden. Es ist auch mit Geräten wie Raspberry Pi oder Arduino kompatibel. Das Modul kann mit einer Spannung von 2,5 V bis 5,5 V versorgt werden und die maximale Stromaufnahme beträgt 1,5 A.
Führt
| STIFT | Beschreibung |
|---|---|
| LRCLK | Frame Clock - informiert den Verstärker über den Eingangskanal (links/rechts oder Stereo) |
| BCLK | Bit Clock - informiert den Verstärker, wann er Daten vom Datenpin lesen soll. |
| LÄRM | Data in - Dateneingabe. |
| GEWINNEN | Verstärkungseinstellung +3/6/9/12/15 dB (Standard +9 dB) |
| SD | Deaktivierung und Kanalauswahl |
| Masse | Die Masse des Systems. |
| 2,5-5,5 V | Stromversorgung von 2,5 V bis 5 V. |
Technische Spezifikation des Moduls
- Versorgungsspannung: 2,5 V bis 5,5 V
- Ausgangsleistung: max. 3,2 W an 4 Ω (für 5 V)
- Auswahl des Ausgangskanals: links, rechts oder Stereo - links und rechts (Standard)
- Abtastfrequenz: 8 kHz bis 96 kHz
- Abtastauflösung: 16/32 Bit
- Stromaufnahme im Ruhezustand: 2,4 mA
- Andere Eigenschaften:
- Klasse-D-Verstärker
- Benötigt kein MCLK
- Stummschalten von Knackgeräuschen beim Ein-/Ausschalten
- Schutz vor Kurzschluss und Überhitzung
MAX98357A - DAC I2S Stereo-Decoder - SparkFun DEV-14809
Das Audiomodul des renommierten Herstellers SparkFun zeichnet sich durch tolle Impedanzparameter aus. Der Stereo-Decoder kommuniziert über die I2S-Schnittstelle und ist mit den meisten Raspberry Pi, Arduino und ähnlichen Boards kompatibel.
MAX98357A - I2S-Stereo-DAC-Decoder - SparkFun DEV-14809 verfügt über einen eingebauten Klasse-D-Verstärker, der bis zu 3,2 W Leistung an externe Geräte liefert. Die Spannung beträgt 2,5 V - 5 V. Die Stromaufnahme im Ruhezustand beträgt 2,4 mA.
SparkFun DEV-14809 - Stereo-Decoder empfohlen
Das vorgestellte Modul benötigt kein MCLK und wurde mit einer Reihe zusätzlicher Schutzmaßnahmen ausgestattet, darunter vor Überhitzung und Kurzschlüssen. Außerdem wurden die Geräusche beim Ein- und Ausschalten gedämpft.
Suchen Sie andere Raspberry Pi oder HifiBerry Soundkarten? Sie finden sie auch in unserem Shop - wir laden Sie ein zum Stöbern und Bestellen!
