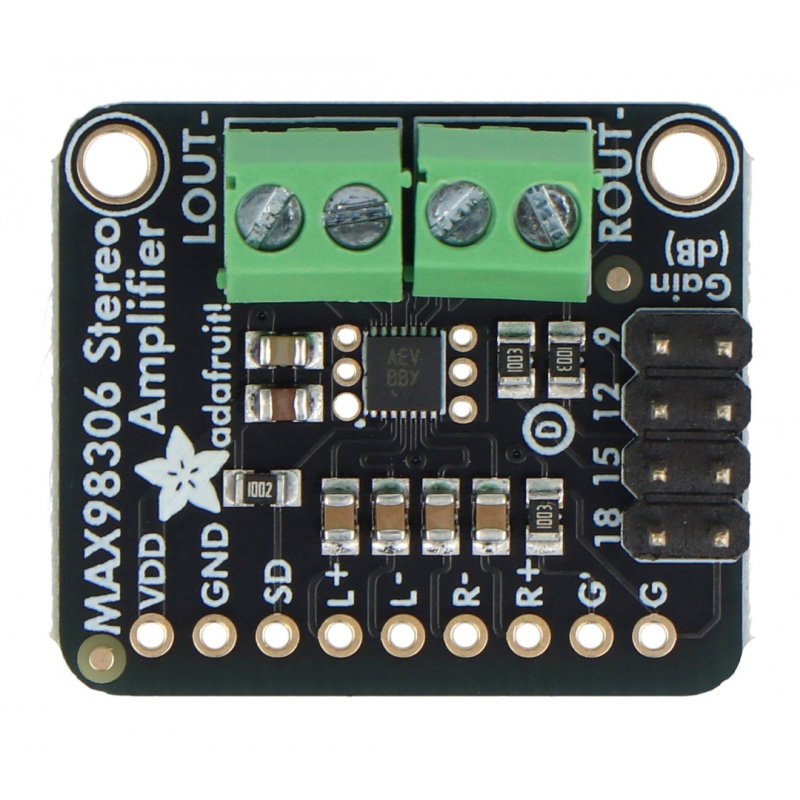

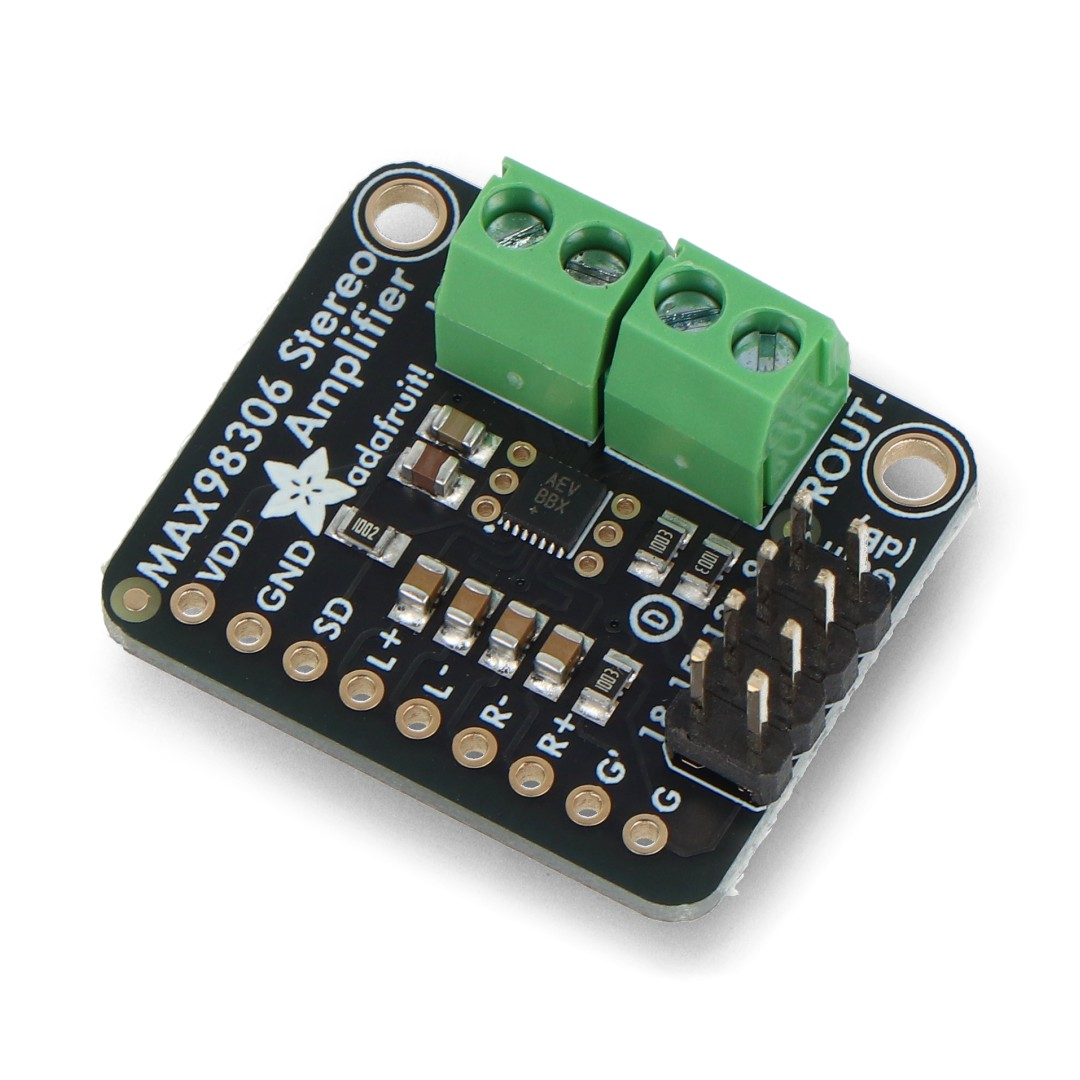

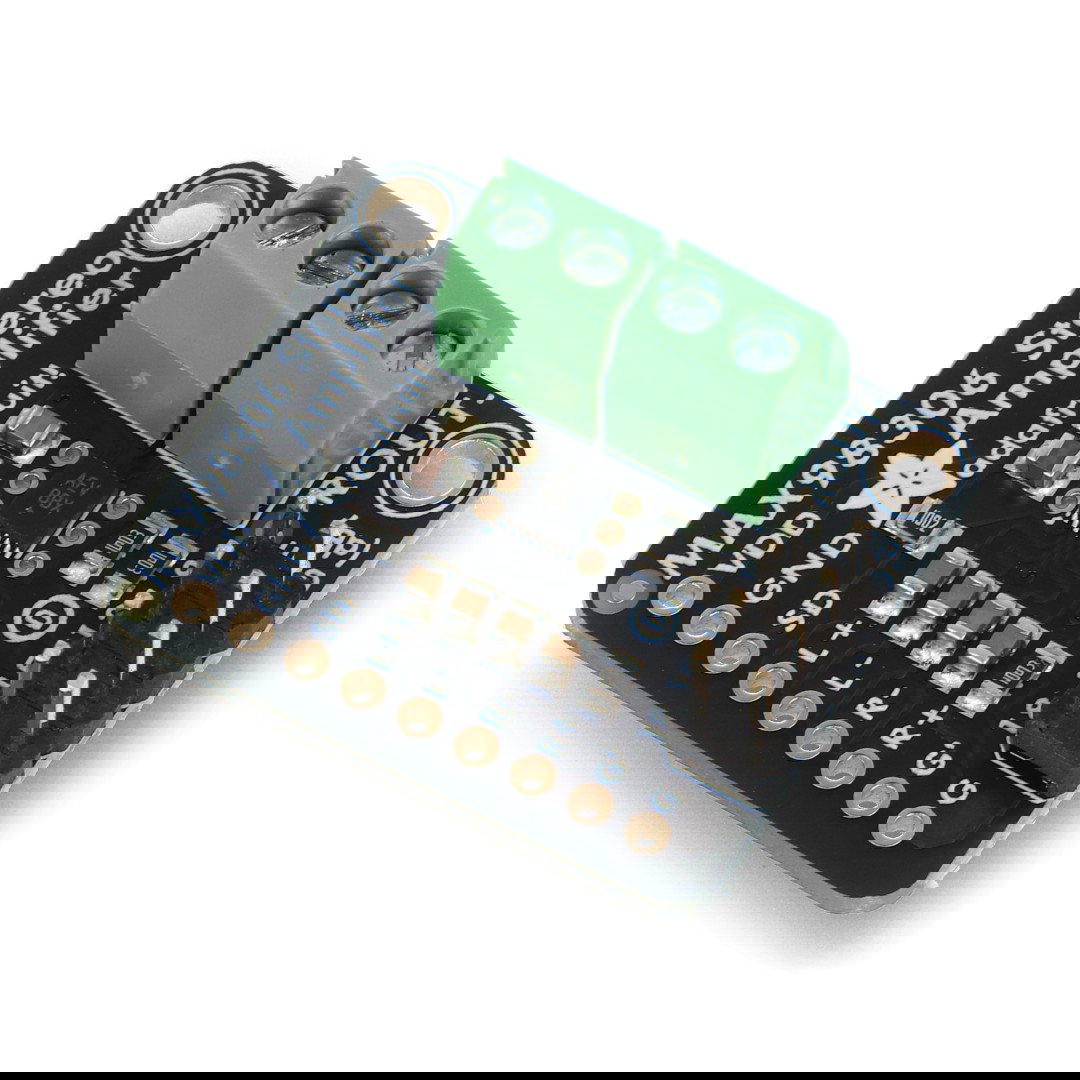

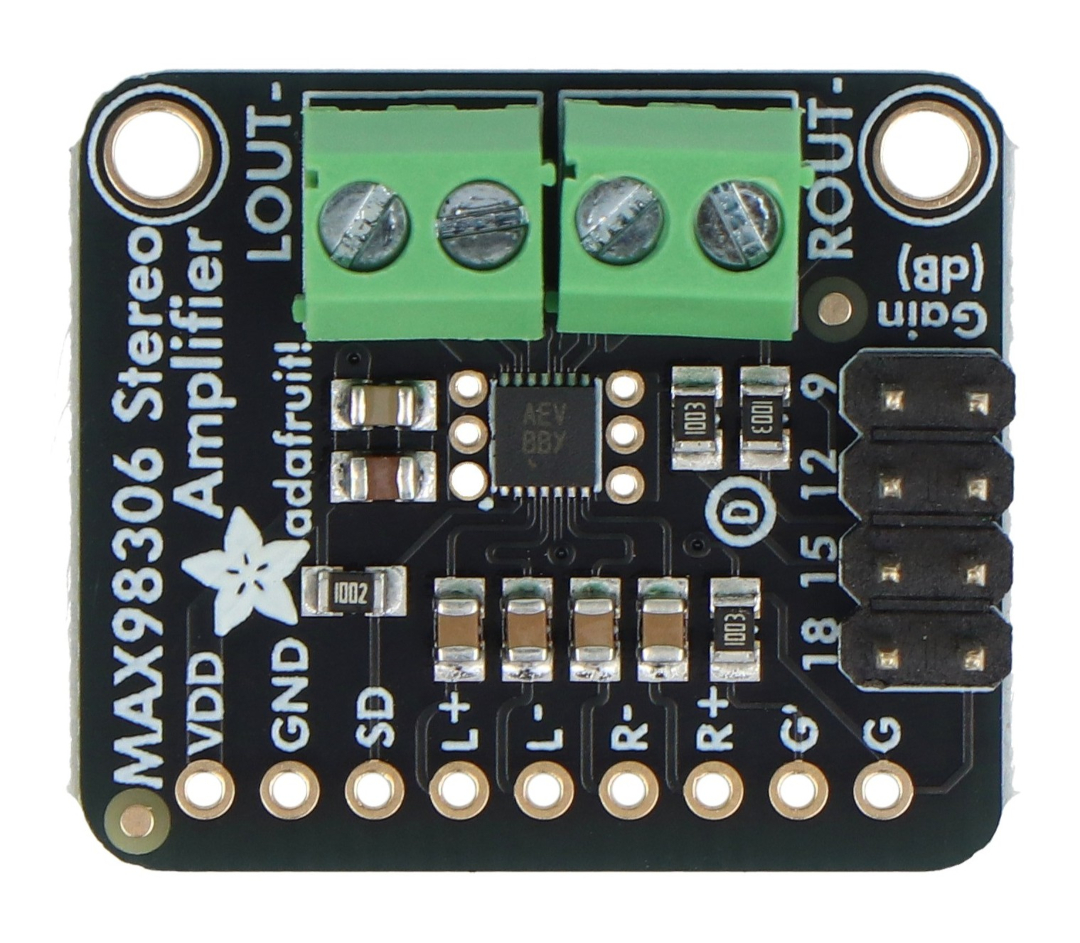

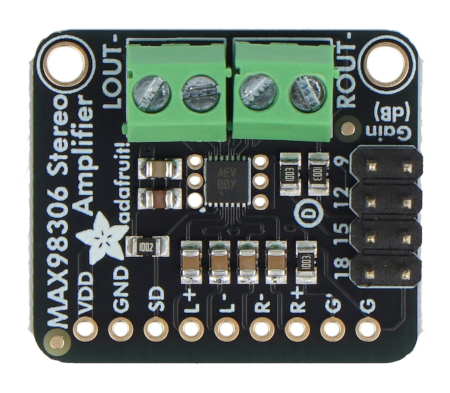

Produktbeschreibung: MAX98306 – Class-D-Audioverstärker, 3,7 W, Stereo
Das Class-D-Audioverstärkermodul MAX98306 zeichnet sich durch geringe Leistungsverluste, geringe Wärmeentwicklung und lange Akkulaufzeit aus. Es kann einen 3-Ω-Lautsprecher mit einer Leistung von bis zu 3,7 W anschließen.
Der Vorteil des Systems liegt in seinen Differenzeingängen, die das Eingangssignal des Hauptschaltkreises, wie beispielsweise des in unserem Shop erhältlichen Arduino MP3 Shields, schützen. Falls Sie kein Gerät mit Differenzausgang besitzen, verbinden Sie die Pins R und L mit Masse.
Der Ausgang des Moduls ist brückengeschaltet. Das bedeutet, die Ausgangspins sind direkt mit den Lautsprecheranschlüssen verbunden, ohne Verbindung zu Masse. Das Ausgangssignal ist ein 360-kHz-PWM-Signal, das von der Lautsprecherspule gemittelt wird – hohe Frequenzen sind nicht hörbar. Ein weiterer Verstärker kann nicht an das Modul angeschlossen werden; es muss direkt mit den Lautsprechern verbunden werden.

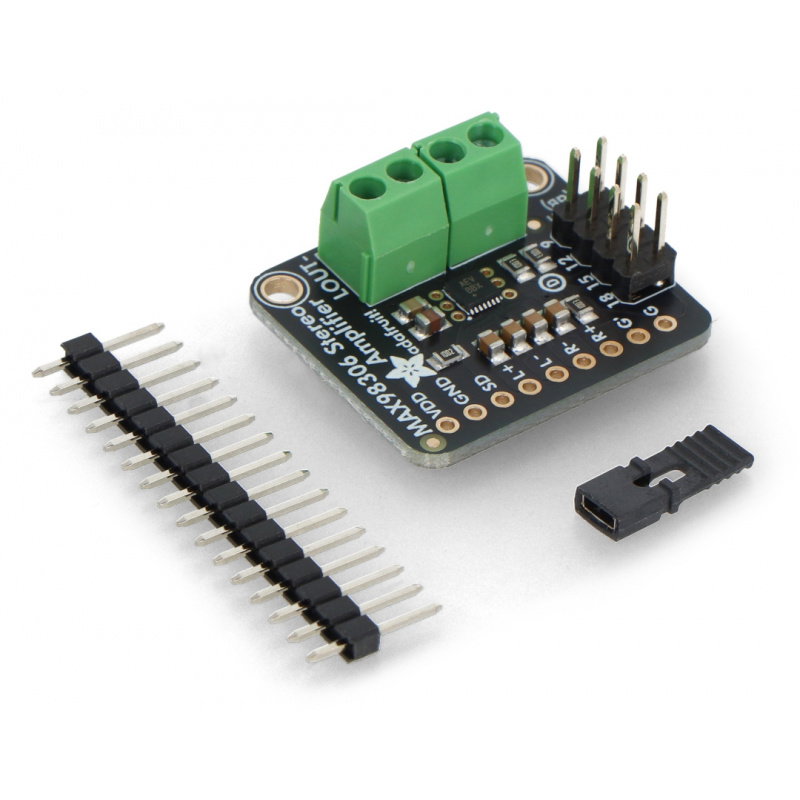

Das Set beinhaltet Steckverbinder zum Selbstlöten .
MAX98306 - 3,7W Stereo-Audioverstärker der Klasse D.

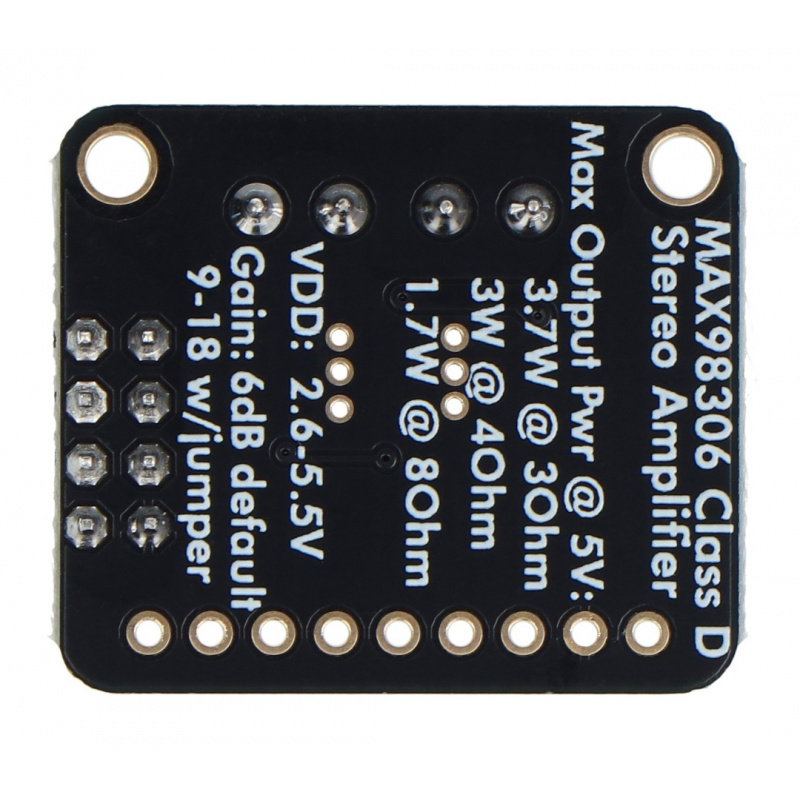

Spezifikation
- Versorgungsspannung: 2,7 V bis 5,5 V
- Geringer Stromverbrauch; 2 mA im Leerlauf und 10 µA im Schlafmodus
- Leistung: 3,7 W (3 Ω)
- Class-D-Verstärker
- Schutz gegen Kurzschluss und Überstrom
- 5 wählbare Verstärkungsstufen: 6 dB / 9 dB / 12 dB / 15 dB / 18 dB
- 83 dB PSRR bei 217 kHz
- Thermischer Schutz und Kurzschlussschutz
- Beinhaltet Goldstift- und Schraubanschluss zum Selbstlöten
- Abmessungen: 28 x 24 x 3 mm
- Gewicht: 2,33 g
