Produktbeschreibung: Audio Player Breakout - MP3- und WAV-Player - MY1690X-16S - SparkFun BOB-28038

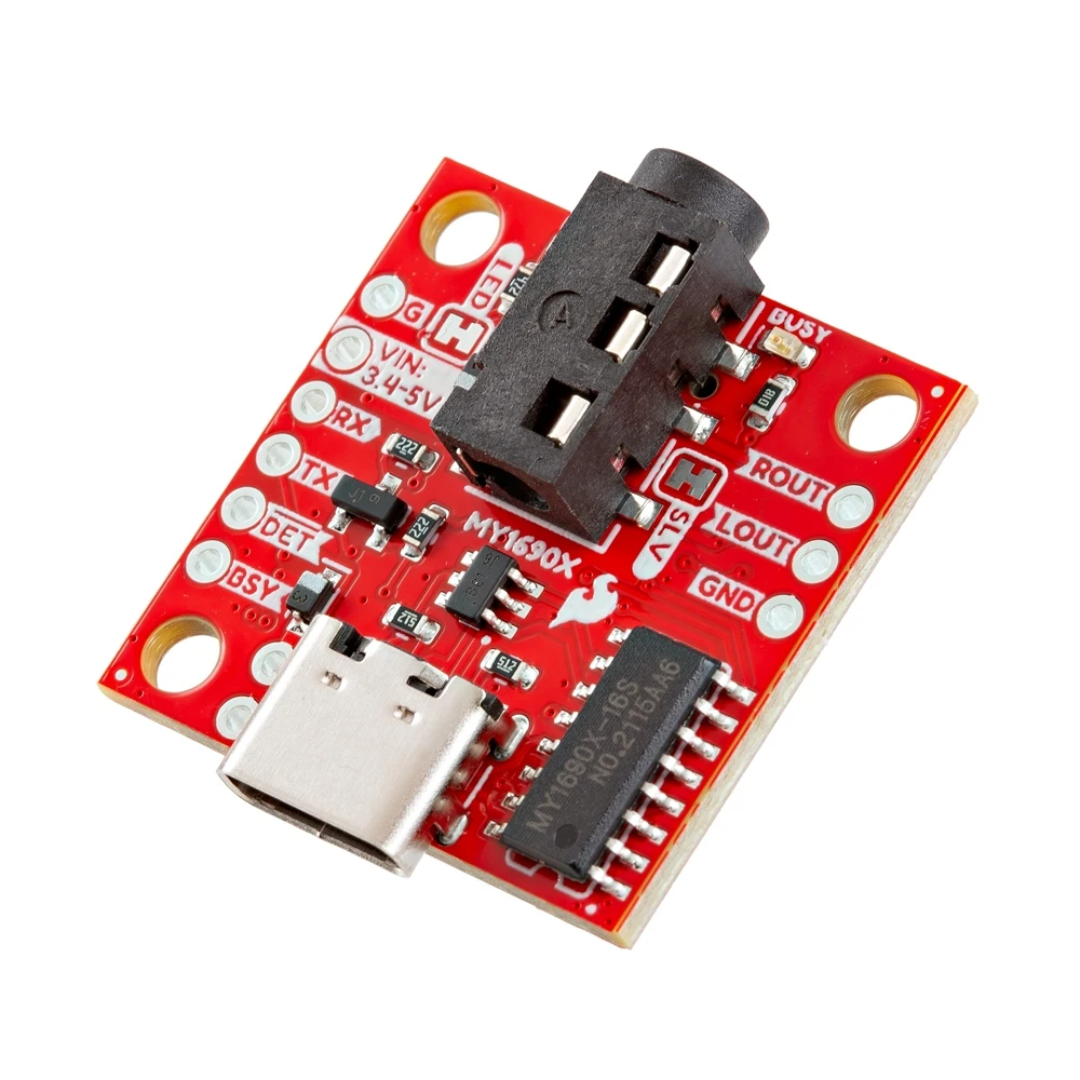

Das Audio Player Breakout ist eine kleine Platine, die auf dem MY1690X-Decoder basiert und entwickelt wurde, um schnell und einfach Audio-Wiedergabefunktionen zu elektronischen Projekten hinzuzufügen. Das Gerät unterstützt MP3- und WAV-Dateien, die auf einer microSD-Karte (bis zu 32 GB) gespeichert sind, die in FAT16 oder FAT32 formatiert ist. Bei Anschluss über USB Typ C wird das Modul als Wechsellaufwerk montiert und ermöglicht eine einfache Dateiverwaltung direkt von einem Computer aus. Für die Kommunikation wird eine 3,3-V-TTL-UART-Schnittstelle verwendet, die die vollständige Steuerung von Wiedergabe, Lautstärke und EQ-Modi über einen Mikrocontroller wie z. B. einen Arduino ermöglicht. Die Audioausgabe erfolgt über einen 3,5-mm-TRRS-Anschluss - ausreichend für Kopfhörer, während für Lautsprecher ein externer Verstärker empfohlen wird.
Audio Player Breakout - MP3- und WAV-Player - MY1690X-16S - SparkFun BOB-28038.
Das Audio Player Breakout ist eine kleine Platine, die auf dem MY1690X-Decoder basiert. Sie wurde entwickelt, um schnell und einfach Audio-Wiedergabefunktionen hinzuzufügen.Besondere Merkmale
- Unterstützung für MP3- und WAV-Dateien von microSD-Karten bis zu 32 GB
- Unterstützt Abtastraten von 8 kHz bis 48 kHz und Bitraten von 8 kbps bis 320 kbps
- Montage als Massenspeichergerät über USB-Typ-C-Anschluss
- TRRS 3,5 mm Audioausgang kompatibel mit Kopfhörern
- Steuerung über UART 3,3 V TTL (Play, Pause, Next, EQ-Befehle, Lautstärke, Track-Informationen)
- Kompatibel mit Arduino - eine Bibliothek zur einfachen Steuerung von Terminals
Praktische Anwendungen
Das Modul wird sich in Bildungsprojekten, Sprachbenachrichtigungssystemen, interaktiven Installationen, IoT-Geräten, Spielzeugen und überall dort als nützlich erweisen, wo eine einfache und zuverlässige Audiowiedergabe erforderlich ist. Dank der UART-Unterstützung und einer vorgefertigten Arduino-Bibliothek ist die Integration in Mikrocontroller-Systeme schnell und intuitiv.
Technische Daten des Moduls
- Chip: MY1690X-16S
- Unterstützte Formate: MP3, WAV
- Abtastfrequenz: von 8 kHz bis 48 kHz
- Bitrate: von 8 kbps bis 320 kbps
- Unterstützte Karten: microSD bis zu 32 GB, FAT16 / FAT32
- Kommunikationsschnittstelle: UART 3.3 V TTL (TX, RX, Card Detect, Busy)
- Spannungsversorgung: VIN 3,4 V aus 5 V oder VUSB 5 V
- Audio-Ausgang: 3,5 mm TRRS-Anschluss
- Steckverbinder: USB Typ C, Durchgangslöcher, 2,54 mm Abstand.
Bei Anschluss über USB Typ C wird das Modul als Wechsellaufwerk montiert und ermöglicht eine einfache Dateiverwaltung direkt vom Computer aus.
