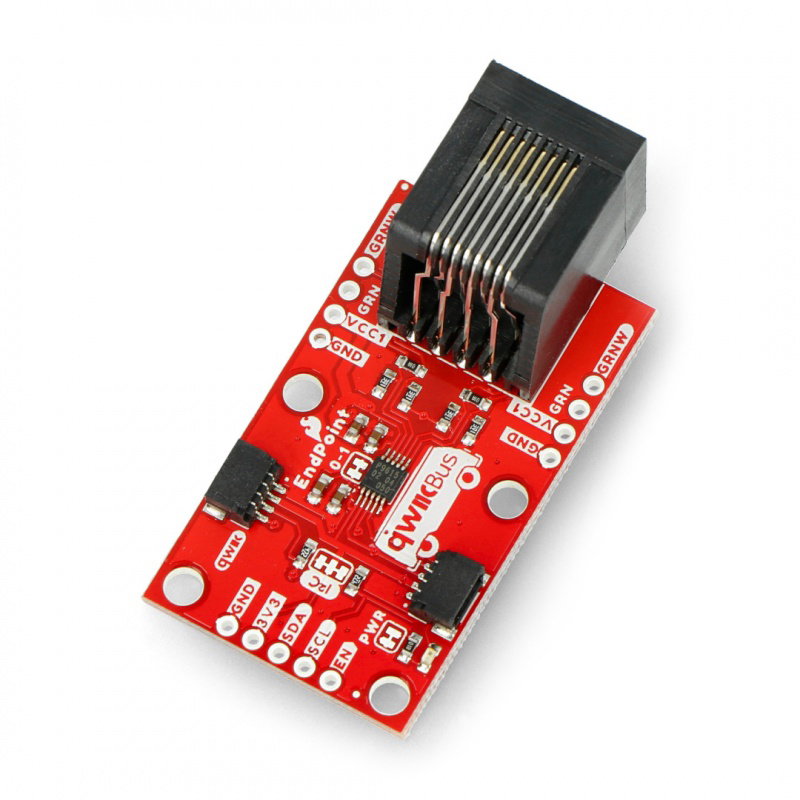

QwiicBus-Endpunkt – SparkFun COM-16988
Element des QwiicBus-Systems, das die Erweiterung der Reichweite des I2C-Kommunikationsbusses ermöglicht. Es verwendet den NXP PCA9615 -Chip, der die beiden Standard-I2C-Signale (SDA-Datenleitung und SCL-Taktleitung) in vier Differenzsignale umwandelt : zwei für SCL und zwei für SDA. Sie werden über das Ethernet-Kabel gesendet, das über die eingebaute RJ-45-Buchse auf der Platine mit dem QwiicBus EndPoint verbunden ist. Die maximale Entfernung einer solchen Übertragung beträgt ca. 30 Meter. Das Produkt ist der Endpunkt des QwiicBus-Systems. Das Angebot umfasst auch das Element QwiicBus MidPoint. Das Set enthält kein Ethernet-Kabel
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: QwiicBus EndPoint - SparkFun COM-16988
Element des QwiicBus-Systems, das die Erweiterung der Reichweite des I2C-Kommunikationsbusses ermöglicht. Es verwendet den NXP PCA9615 -Chip, der die beiden Standard-I2C-Signale (SDA-Datenleitung und SCL-Taktleitung) in vier Differenzsignale umwandelt : zwei für SCL und zwei für SDA. Sie werden über das Ethernet-Kabel gesendet, das über die eingebaute RJ-45-Buchse auf der Platine mit dem QwiicBus EndPoint verbunden ist. Die maximale Entfernung einer solchen Übertragung beträgt ca. 30 Meter. Das Produkt ist der Endpunkt des QwiicBus-Systems . Das Angebot umfasst auch das Element QwiicBus MidPoint. Das Set enthält kein Ethernet-Kabel.
Vorstellung der Elemente des QwiicBus-Systems .
Botland ist offizieller Distributor der Module und Zubehörteile von SparkFun Electronics. Dieser bekannte amerikanische Hersteller liefert eine vollständige Basis für Elektronikprojekte. Unser Sortiment umfasst ausschließlich originale Produkte von SparkFun Electronics.

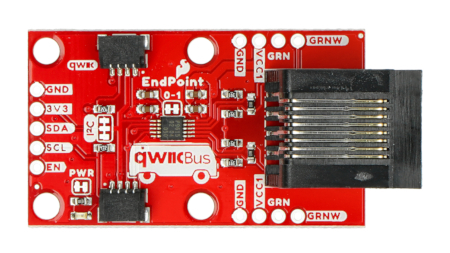

QwiicBus EndPoint – Verteilung der Elemente auf der Platine .
Kommunikation im QwiicBus
Beim Senden von Daten behält QwiicBus das I2C-Protokoll bei (es erfordert keinen Wechsel zu RS-485 oder 1-Wire) und verwendet eine differenzielle Übertragung. Es ermöglicht Ihnen, andere QwiicBus-Systemkomponenten (z. B. MidPoint) bequem über ein Ethernet-Kabel anzuschließen. Dies ist die neueste Version von QwiicBus Endpoint, die zwei Pins zum Löten von Pins hinzugefügt hat, wobei ein unbenutztes Adernpaar im RJ-45-Anschluss verwendet wird. Sie können für jede Anwendung verwendet werden.
Beschreibung der Pinbelegung
Das Board verfügt neben zwei Qwiic-Anschlüssen und dem RJ-45-Port über die I2C-Busanschlüsse in Form von Pins im Raster 2,54 mm zum Selbstlöten, besonders nützlich im Prototyping:
- 3V3 - Stromversorgung
- GND - Masse
- SDA - Datenleitung
- SCL - Taktleitung
Details zur Architektur des Boards und seinen einzelnen Pins können dem vom Hersteller erstellten Benutzerhandbuch entnommen werden.
Anwendung des QwiicBus-Systems
- Aufbau eines Netzwerks von Sensoren als Teil der Heimautomatisierung
- Erweiterung des Umfangs von Projekten basierend auf I2C-Kommunikation
- Aufgrund der hohen Störfestigkeit kann es in der Nähe von deren Quellen, z.B. Motoren, eingesetzt werden
QwiicBus EndPoint-Spezifikation
- I2C-Versorgungsspannung: 2,3 V bis 5,5 V
- Differentielle Versorgungsspannung: 3,5 V bis 5,5 V
- Eingebauter IC-Typ: PCA9615
- Stiftabstand zum Selbstlöten: 2,54 mm
- Maximale Übertragungsdistanz mit dem QwiicBus-System: bis zu 30 m

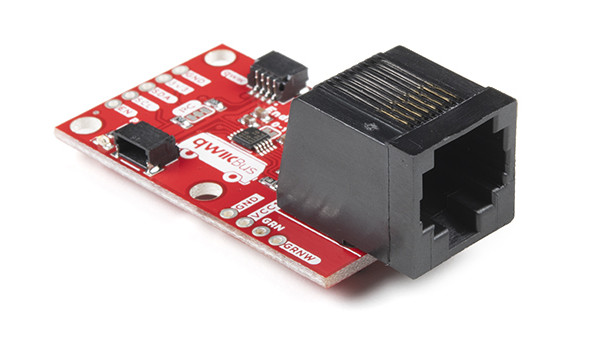

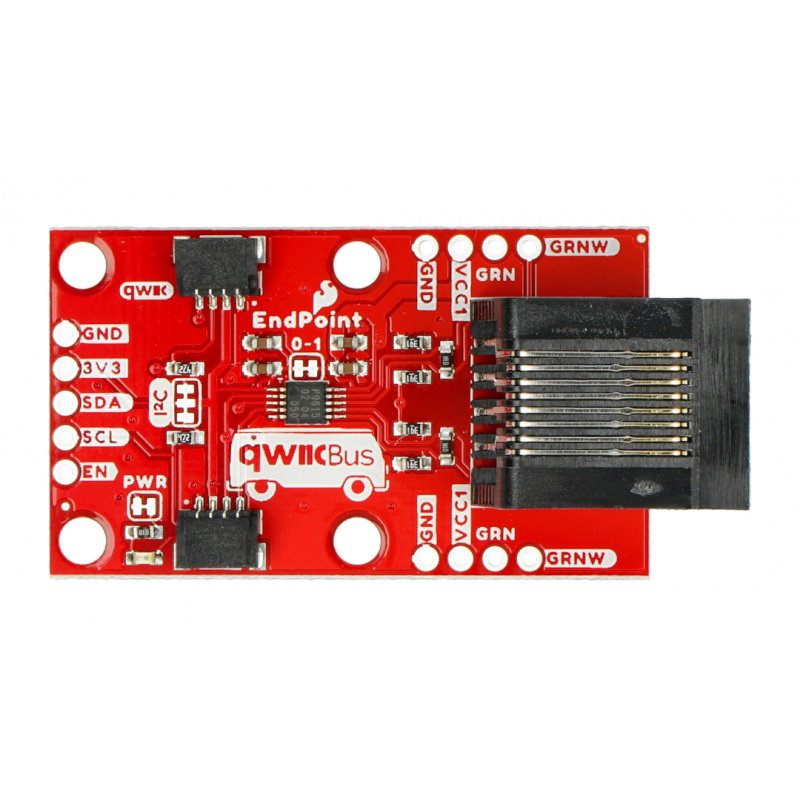

QwiicBus-Endpunkt – SparkFun COM-16988 .
Nützliche Links
| Name | Wert |
|---|---|
| Breite | 2,5 cm |
| Höhe | 1,5 cm |
| Tiefe | 4,5 cm |
| Gewicht | 0,008 kg |
