Produktbeschreibung: RP2350 - HSTX 22-pin FPC to DVI / HDMI adapter - Adafruit 6055
Der HSTX 22-pin FPC to DVI Adapter von Adafruit ist eine Erweiterungsplatine, die für die neue HSTX Schnittstelle im RP2350 Mikrocontroller entwickelt wurde. Im Gegensatz zum RP2040, der eine komplexe Konfiguration mit der PIO erforderte, ermöglicht der RP2350 die direkte, effiziente und zuverlässige Erzeugung des DVI-Signals. Der Adapter bietet eine vollständige Logikpegelanpassung, Signalfilterung und einen DVI-Anschluss. Schließen Sie ihn über ein 22-poliges FPC-Band an das Feather RP2350-Board an und erzeugen Sie ein hochauflösendes Videosignal ohne komplizierte Einstellungen.
RP2350 - HSTX 22-pin FPC zu DVI / HDMI Adapter - Adafruit 6055.

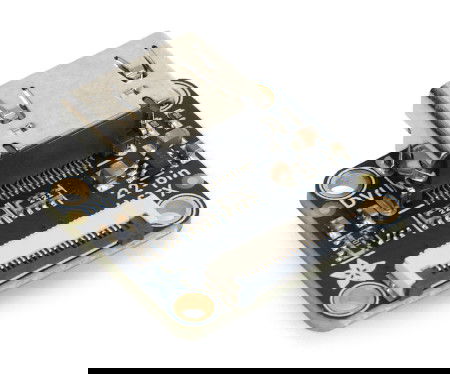

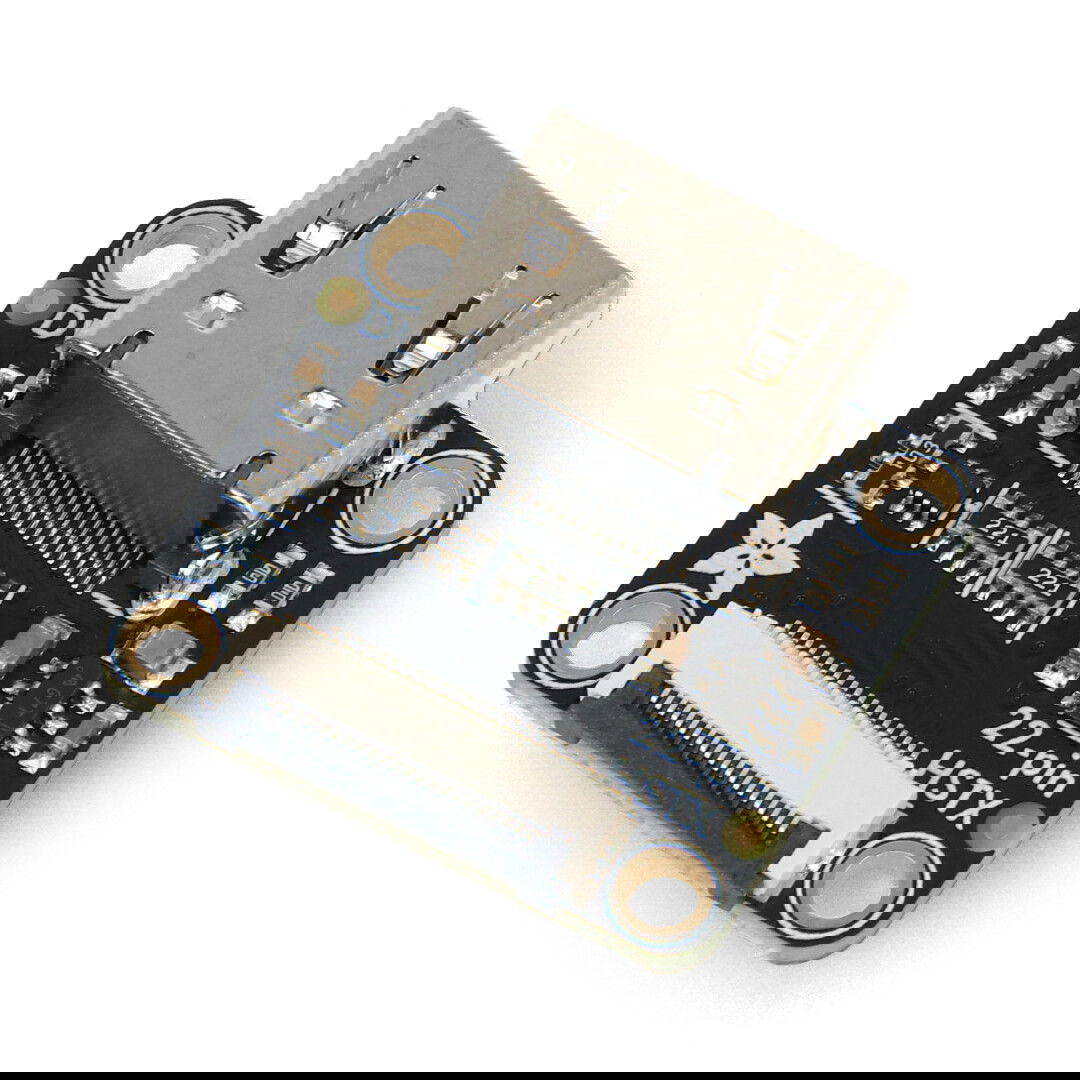

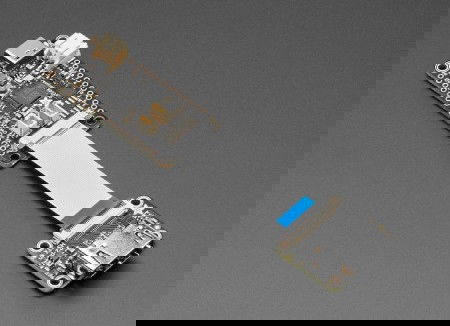

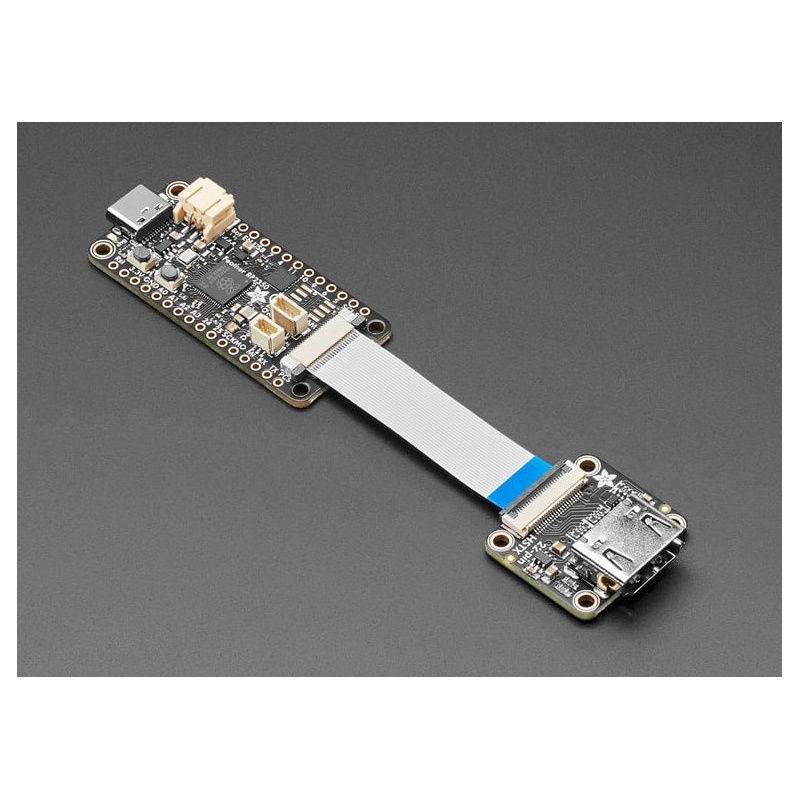

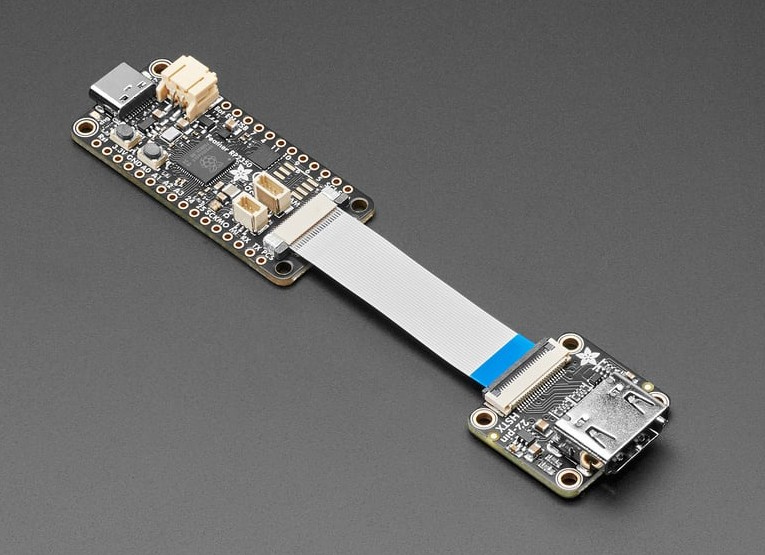

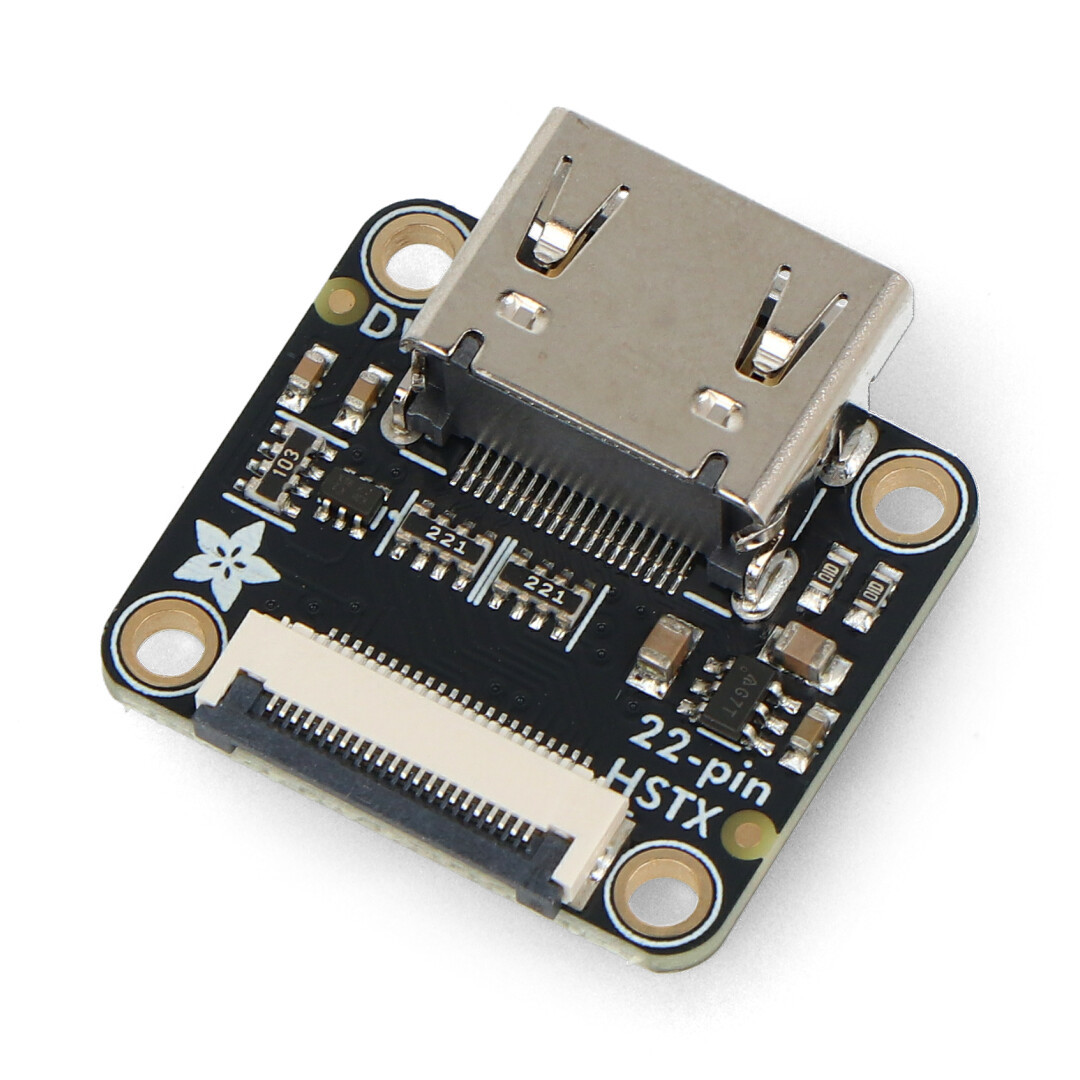

Der Adapter ermöglicht den einfachen Anschluss von DVI (HDMI) Displays an das RP2350 Feather Board.
Hauptmerkmale des Adapters
- Kompatibilität mit dem RP2350 Feather: spezieller Adapter für die HSTX-Schnittstelle
- DVI/HDMI-Unterstützung: ermöglicht den Anschluss von Monitoren und Displays über DVI
- Kein PIO oder Overclocking erforderlich: vereinfachter Betrieb im Vergleich zum RP2040
- Hohe Auflösung: Unterstützung für 640 x 480 px (4 / 8 bit), oder 320 x 240 px (16 bit)
- Unterstützung von I2C-, CEC- und HPD-Signalen: Kommunikation mit Monitor-EEPROM und Verbindungserkennung
- Kompaktes Design: nur 25,9 x 24,9 mm - ideal für mobile Projekte
- 22-poliger FPC-Anschluss: schnelle und stabile Verbindung zum RP2350-Board
- Geringer Stromverbrauch und einfacher Zusammenbau: Plug and Play mit der Adafruit-Dokumentation
Kabel und Anschlüsse

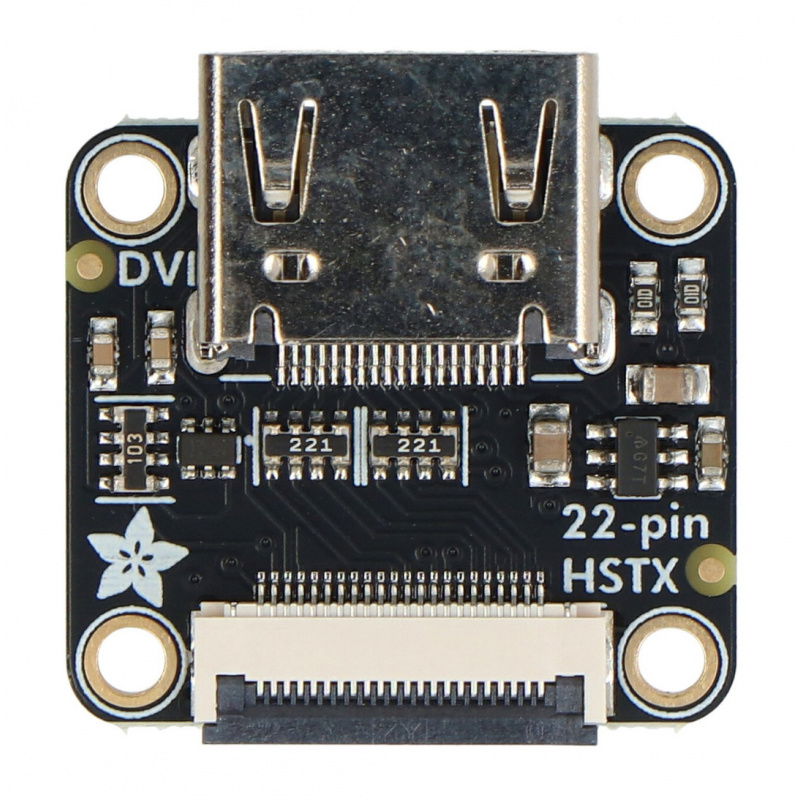

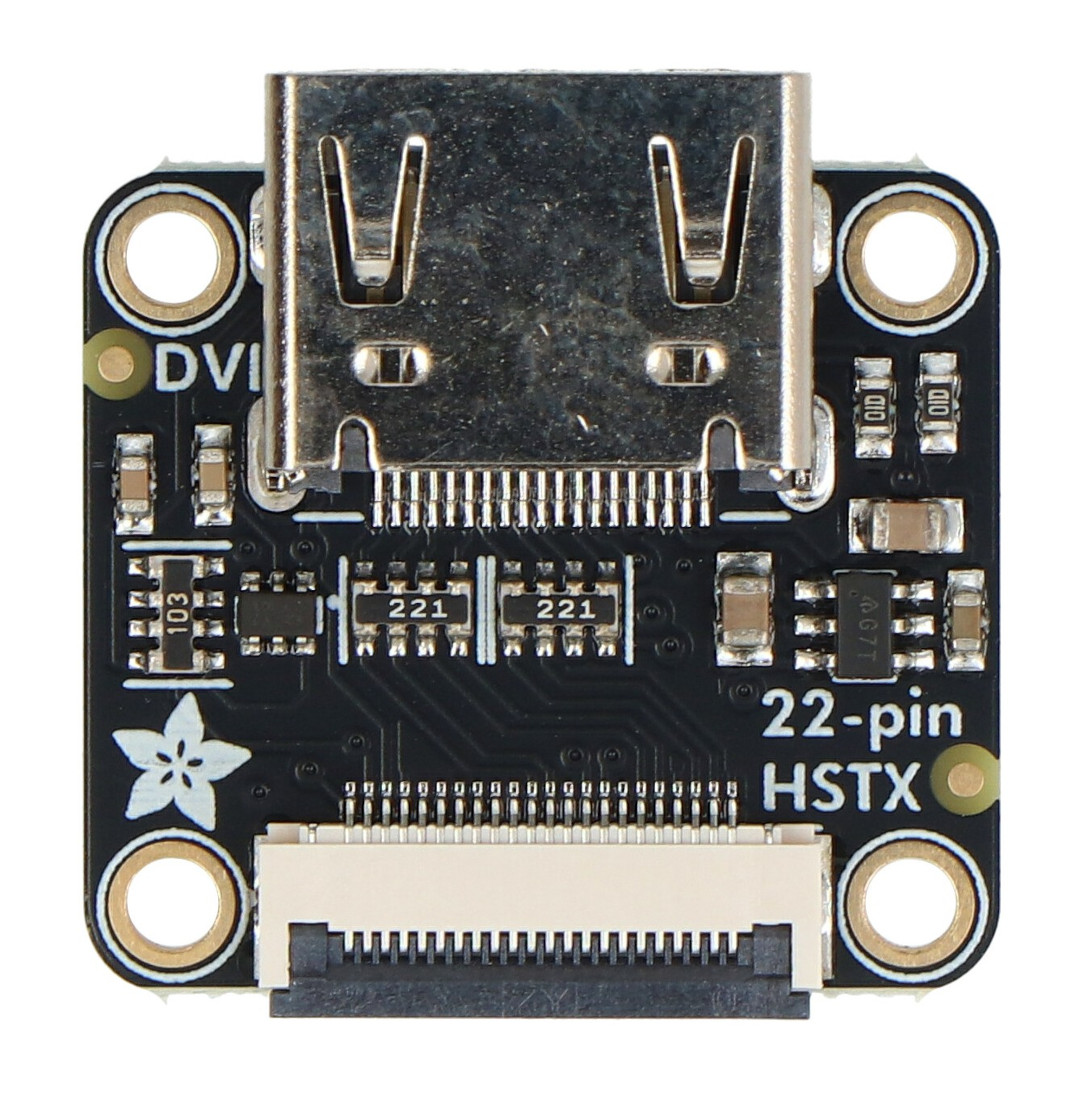

Es gibt zwei Hauptanschlüsse auf dem Board: 22-poliger FPC-Anschluss für die HSTX-Kommunikation und ein DVI-Anschluss. Zu den Anschlüssen gehören:
- GPIO12 - GPIO19: 8 HSTX-Leitungen für die Datenübertragung (TMDS).
- GPIO14, GPIO15: TMDS-Takt (CKP, CKN)
- GPIO18 - GPIO13: Videodaten (D0-D2 P/N)
- GPIO11: Hot-Plug-Erkennung (HPD)
- GPIO10: CEC - Steuerung von Geräten über HDMI
- GPIO2, GPIO3: I2C-Leitungen (EEPROM überwachen)
- 3,3 V, GND: Stromversorgung und Masse

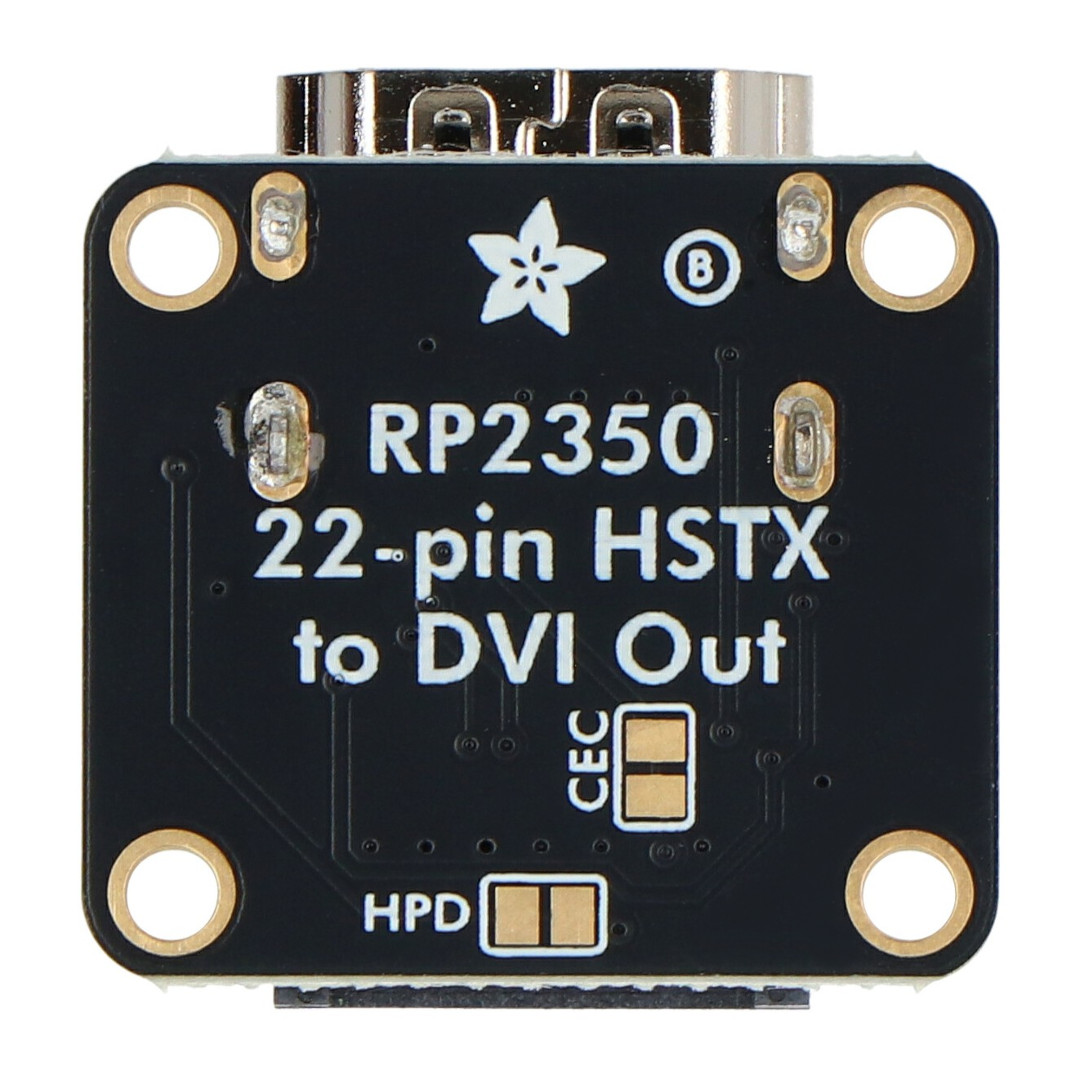

Außerdem gibt es CEC- und HPD-Jumper, die abgeschnitten werden können, um diese Leitungen zu deaktivieren.
Der Adapter unterstützt I2C zum Auslesen des Display-EEPROMs, sowie Hot-Plug-Detect (HPD) und CEC-Funktionen.
In Verbindung mit CircuitPython ermöglicht der Adapter die Erzeugung von Bildern im Format 640 x 480 px.
Unterstützung in CircuitPython
Der Adapter arbeitet mit der picodvi-Bibliothek in CircuitPython zusammen, mit der Sie auf einfache Weise Video-Framebuffer erstellen können. Sie können Bitmap-Bilder oder dynamische Grafikinhalte direkt auf einem HDMI-Monitor anzeigen. Schließen Sie einfach das FPC-Kabel an das Feather RP2350-Board an und laden Sie den fertigen Code aus dem Adafruit-Repository.
Fertige Beispiele und ein Projektpaket mit Code und Testgrafiken sind verfügbar - kopieren Sie sie einfach auf den CIRCUITPY-Speicherstick. Unterstützt werden Auflösungen von 320 x 240 px (mit Pixelverdopplung) und 640 x 480 px bei niedrigeren Farbtiefen (4 / 8 Bit oder Graustufen). Es werden keine zusätzlichen Bibliotheken benötigt - alles läuft über die eingebauten CircuitPython-Module.
Technische Daten des Adapters
- Kompatibilität: Adafruit Feather RP2350 (HSTX)
- Schnittstelle: HSTX zu DVI (TMDS)
- Steckverbinder: FPC 22-polig, DVI
- Unterstützte GPIOs: GPIO10 - GPIO19, I2C (GPIO2, GPIO3)
- Unterstützt HPD, CEC, EEPROM über I2C
- Abmessungen: 25,9 x 24,9 x 7,8 mm
- Gewicht: 4,3 g
Inhalt des Kits
- 1x RP2350 - HSTX 22-pin FPC auf DVI / HDMI Adapter - Adafruit 6055
Achtung!
Das 22-polige FPC-Bändchen ist nicht im Set enthalten - es muss separat erworben werden

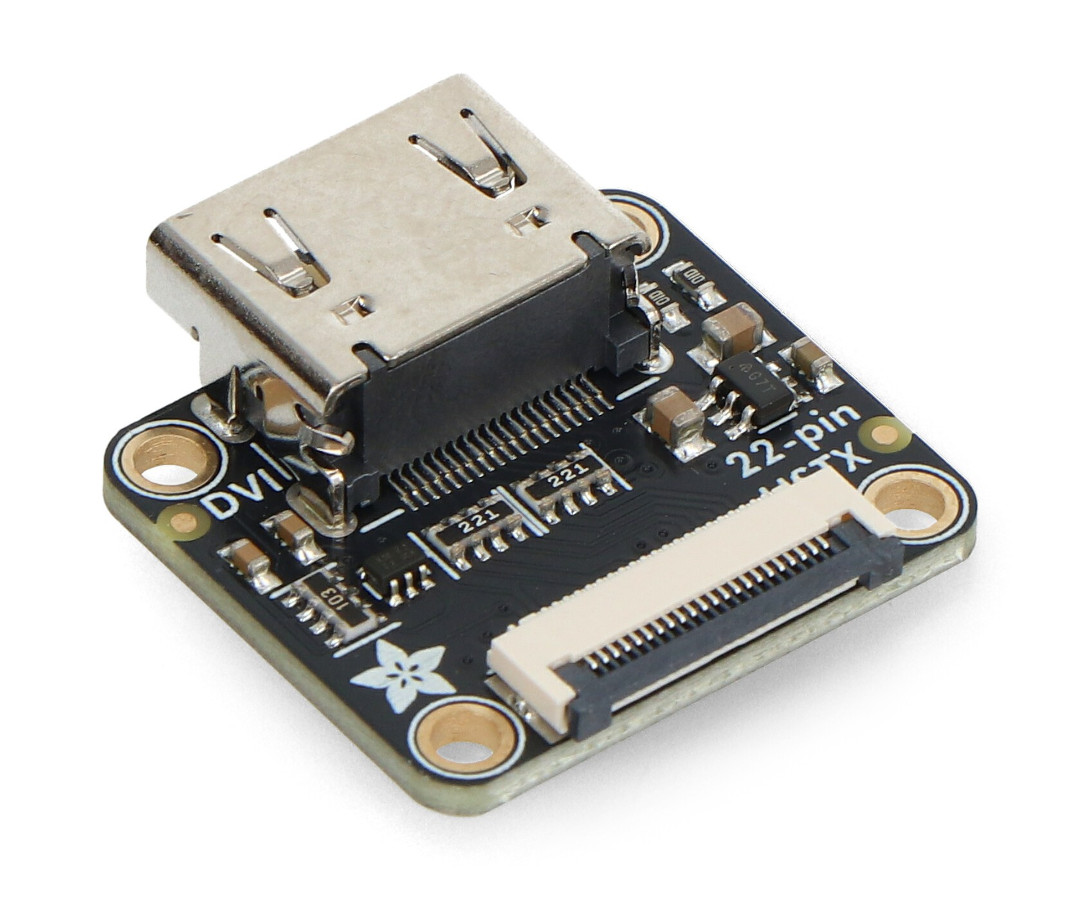

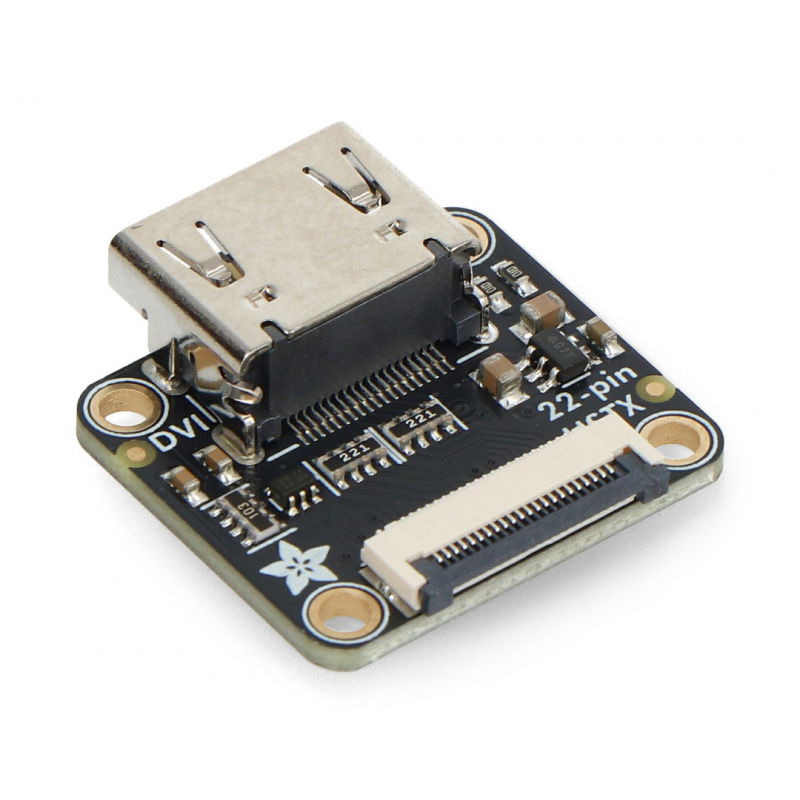

Die kompakte Größe macht den Adapter für viele Projekte geeignet.
