Produktbeschreibung: ISO1640 - bidirektionaler I2C-Isolator ohne Stecker - 3 - 5,5 V / 2,25 - 5,5 V - Pololu 5390
Der I2C-Isolator von Pololu ist ein kompaktes Modul, das auf dem ISO1640-Chip von TI basiert und eine galvanisch getrennte I2C-Kommunikation bei Geschwindigkeiten bis zu 1,7 MHz ermöglicht. Die galvanische Trennung verhindert den Stromfluss zwischen den beiden Seiten des Moduls und schützt die angeschlossenen Geräte vor Schäden, die durch Potenzialunterschiede oder eine falsche Stromversorgung verursacht werden. Das Modul wird ohne Steckverbinder geliefert und verfügt über Befestigungslöcher, die mit universellen Kontaktplatinen und Goldpin-Steckverbindern mit einem Raster von 2,54 mm kompatibel sind. Es ist ideal für Anwendungen, die einen zuverlässigen Schutz des I2C-Busses erfordern und eine stabile Kommunikation in Embedded- und Automatisierungssystemen gewährleisten.

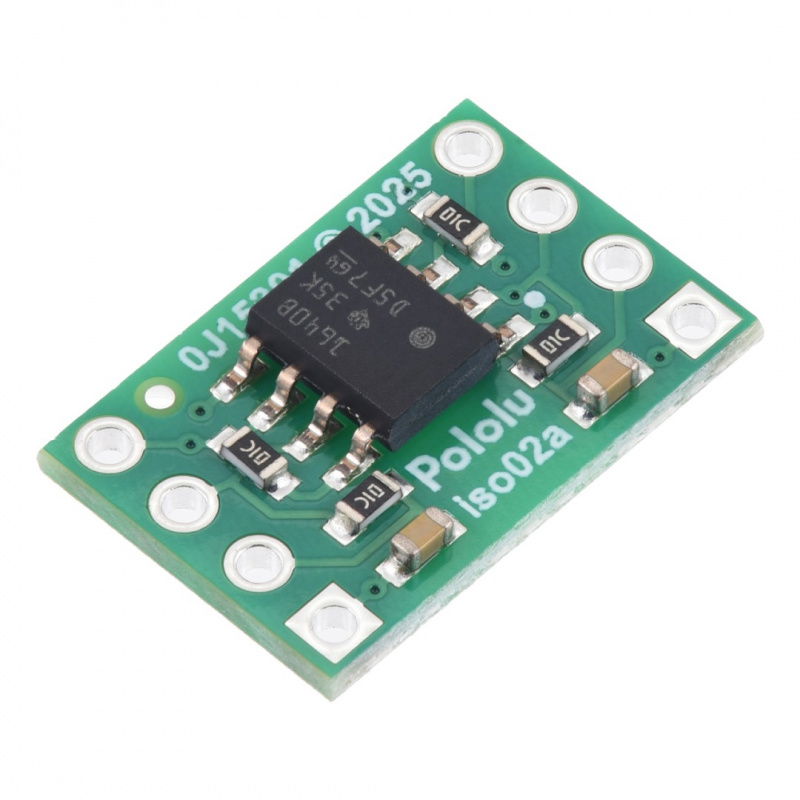

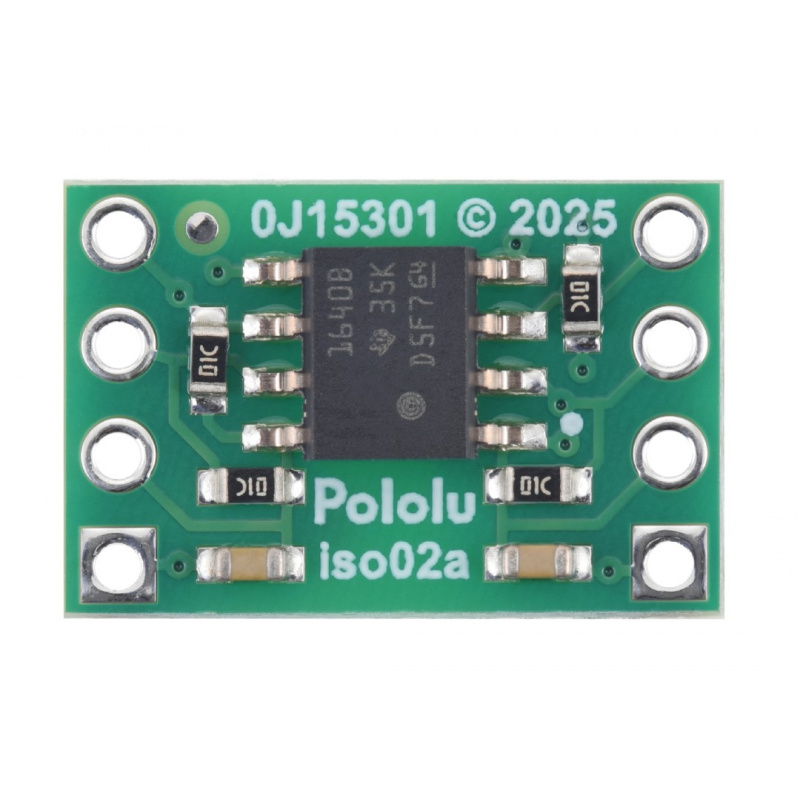

ISO1640 - bidirektionaler I2C-Isolator ohne Steckverbinder - 3 - 5,5 V / 2,25 - 5,5 V - Pololu 5390.
Das Modul ermöglicht eine bidirektionale I2C-Kommunikation.
Hauptmerkmale des Isolators
- Galvanische bidirektionale Isolierung: gewährleistet Sicherheit und elektrische Unabhängigkeit zwischen den Geräten
- Spannungskompatibilität: Seite 1 von 3 V bis 5,5 V, Seite 2 von 2,25 V bis 5,5 V
- Volle Bidirektionalität der SDA- und SCL-Leitungen: unterstützt Clock-Stretching und Standard-I2C-Funktionen
- Übertragungsfrequenz: bis zu 1,7 MHz nach ISO1640B
- Montage und Anschlüsse: 0,1''-Löcher (2,54 mm) für die Installation auf Schützplatinen oder mit Goldstiftsteckern
- Schutz der Geräte: Schutz vor Beschädigung durch falsche Anschlüsse und Potentialunterschiede
- Kleine Abmessungen und geringes Gewicht: 10,2 x 15,2 x 2,8 mm und 0,4 g
Klemmen des Moduls

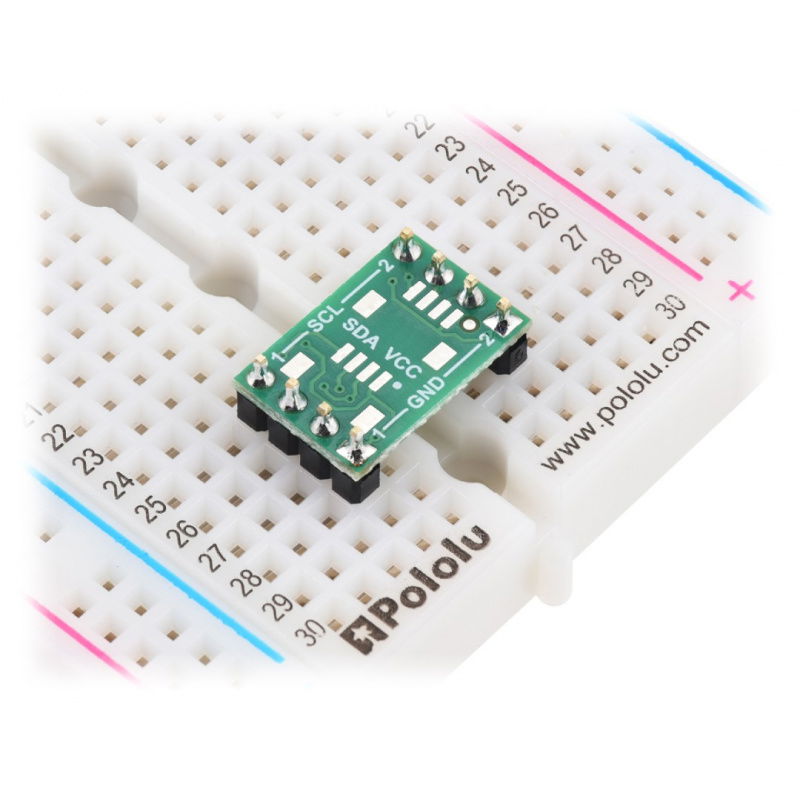

Das Modul verfügt über Lötlöcher im Abstand von 2,54 mm (0,1''), die den Anschluss mit Standard-Goldsteckern oder das direkte Anlöten von Leitungen ermöglichen. Seite 1 des Moduls(VCC1, GND1, SDA1, SCL1) und Seite 2(VCC2, GND2, SDA2, SCL2) sind elektrisch unabhängig und benötigen eine separate Stromversorgung. Die Pinbelegung ermöglicht einen einfachen Anschluss an beliebige I2C-Geräte auf beiden Seiten des Isolators.

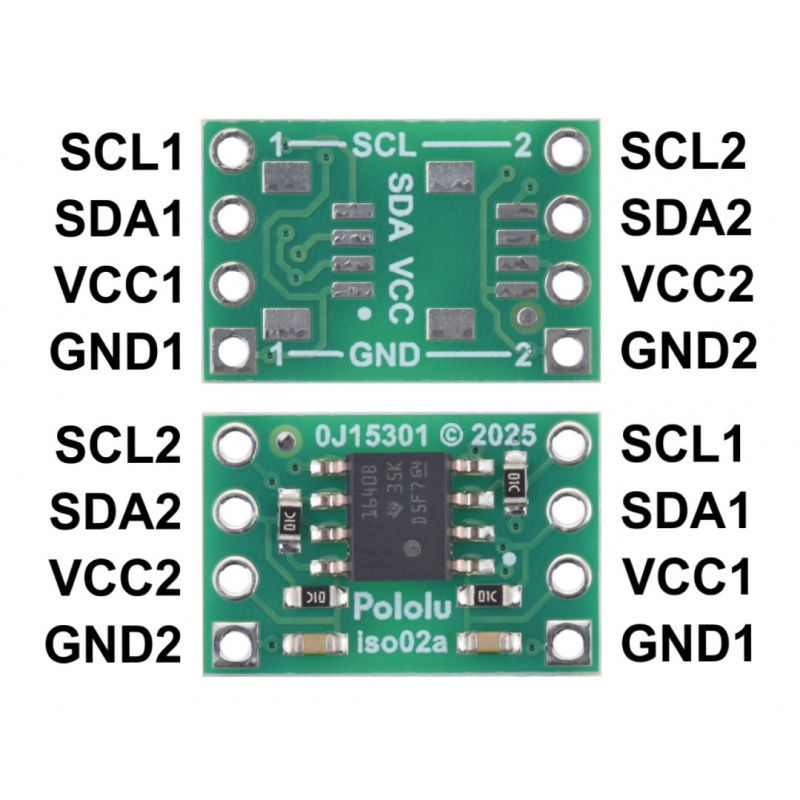

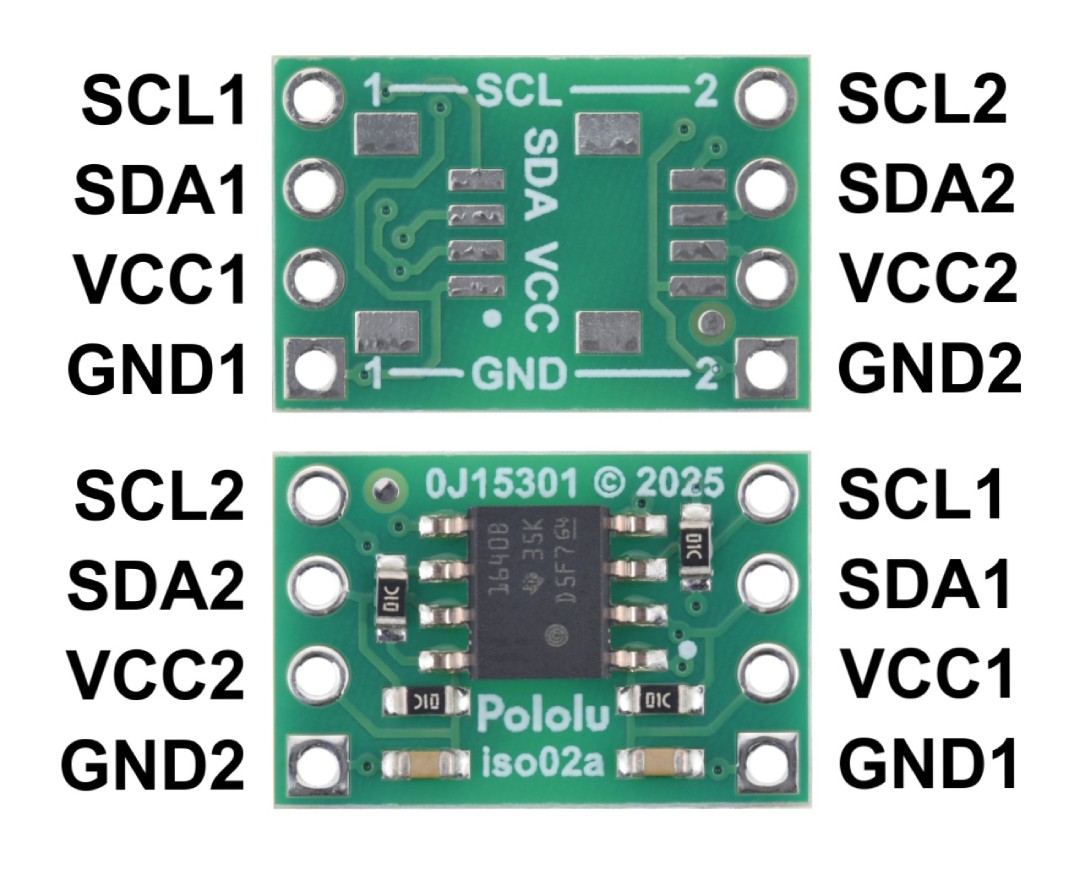

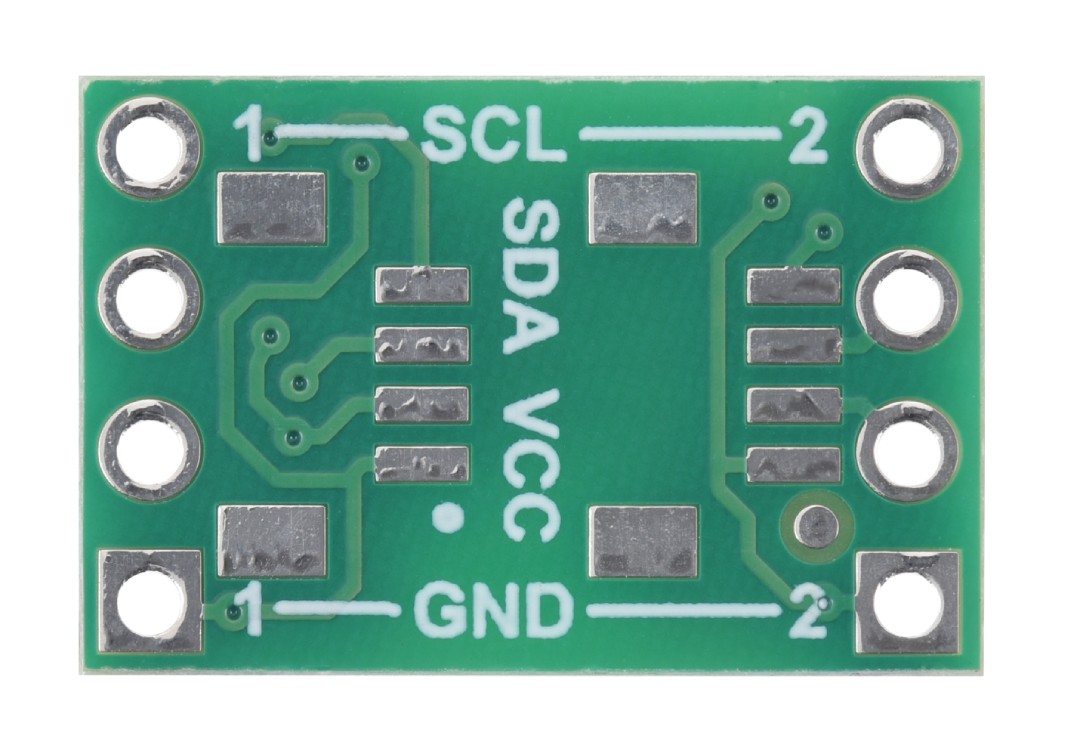

Modul-Pinouts.

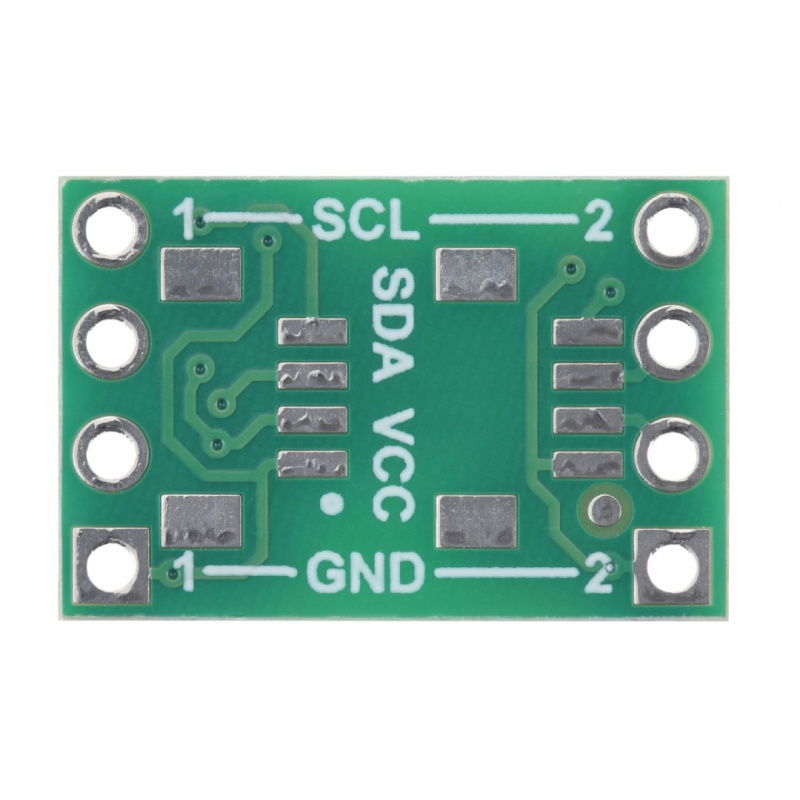

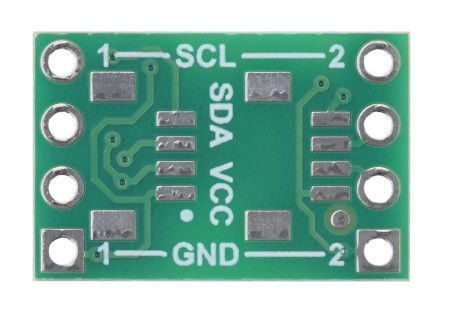

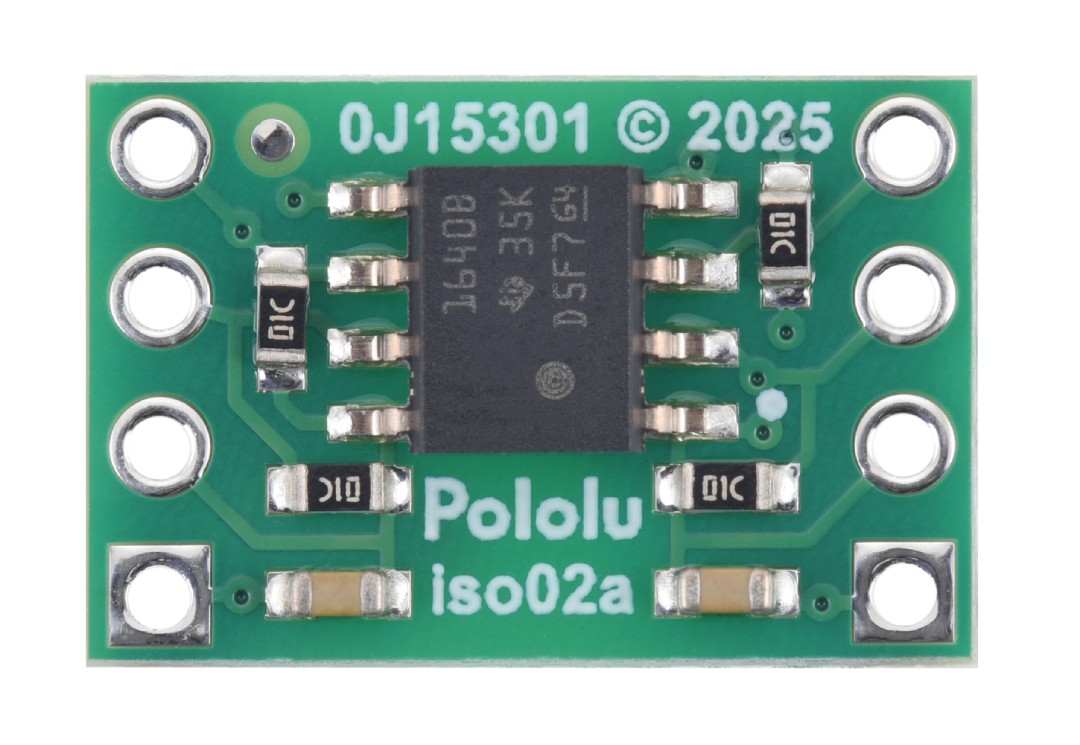

Der Isolator hat keine eingebauten Anschlüsse.
Anschluss und Konfiguration

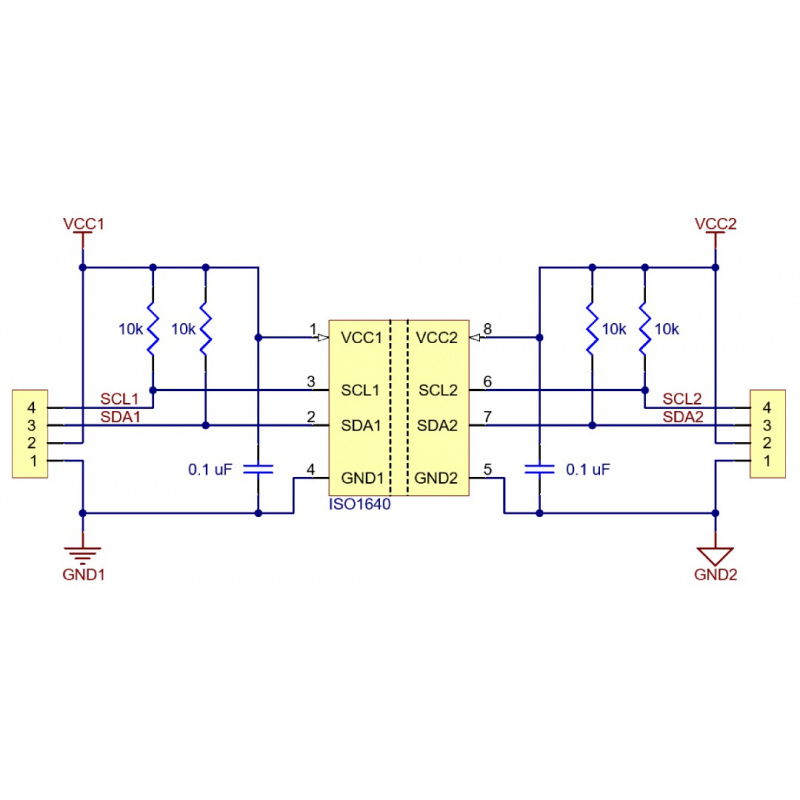

Für den korrekten Betrieb des Moduls muss jede Seite unabhängig versorgt werden: Seite 1 mit 3 V bis 5,5 V, Seite 2 mit 2,25 V bis 5,5 V. Die SDA- und SCL-Leitungen müssen jeweils an beide Geräte angeschlossen werden, wobei GND1 und GND2 getrennt bleiben müssen - sie dürfen nicht direkt verbunden werden, da das Modul eine galvanische Trennung bietet. Eingebaute 10 kΩ Pull-up-Widerstände auf beiden Seiten sorgen für einen korrekten Busbetrieb, aber für hohe Kommunikationsgeschwindigkeiten können externe Pull-up-Widerstände parallel verwendet werden.
Technische Daten des Isolators
- Schaltung: TI ISO1640B
- Versorgungsspannungsbereich für Seite 1: 3 V bis 5,5 V
- Versorgungsspannungsbereich der Seite 2: 2,25 V bis 5,5 V
- Maximale Übertragungsfrequenz: 1,7 MHz
- Anschlüsse: Lötlöcher mit einem Raster von 2,54 mm (0,1'')
- Abmessungen: 10,2 x 15,2 x 2,8 mm
- Gewicht: 0,4 g
Inhalt des Kits
- 1x ISO1640 - bidirektionaler I2C Isolator ohne Anschlüsse - 3 - 5.5 V / 2.25 - 5.5 V - Pololu 5390

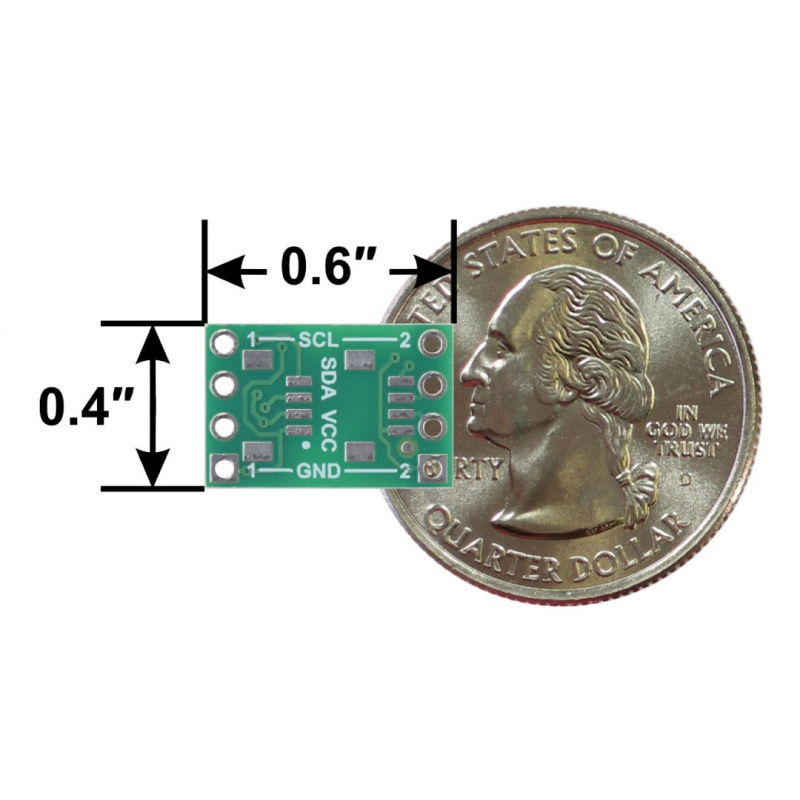

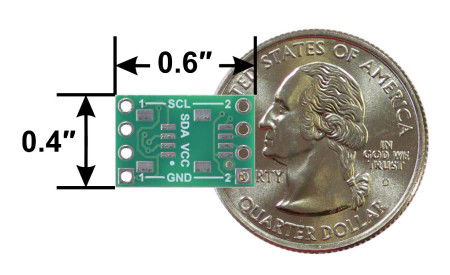

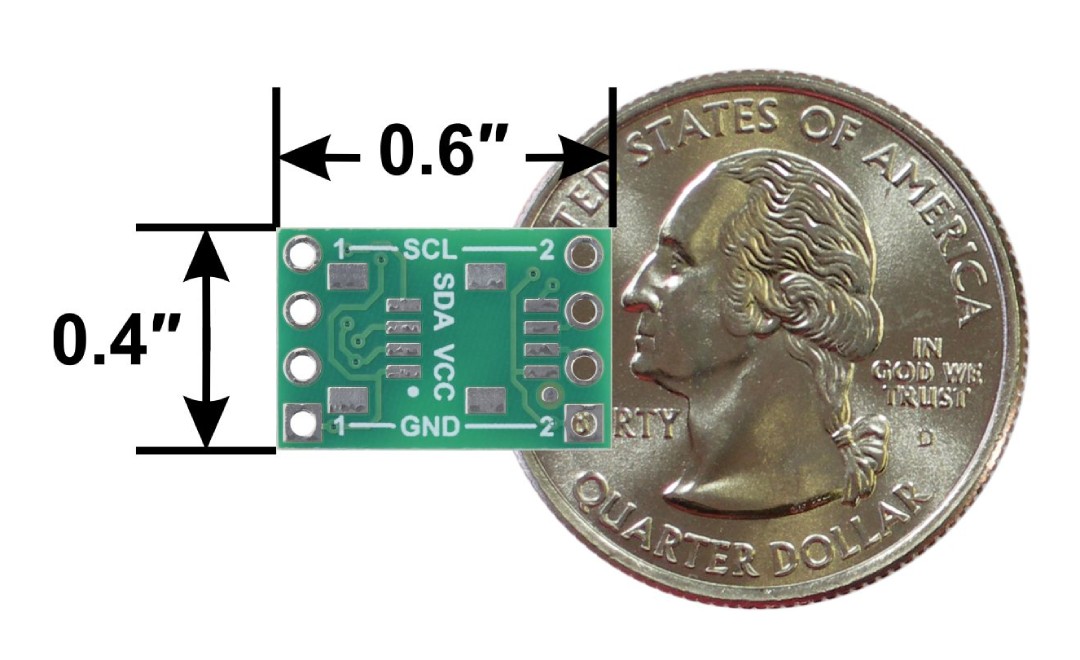

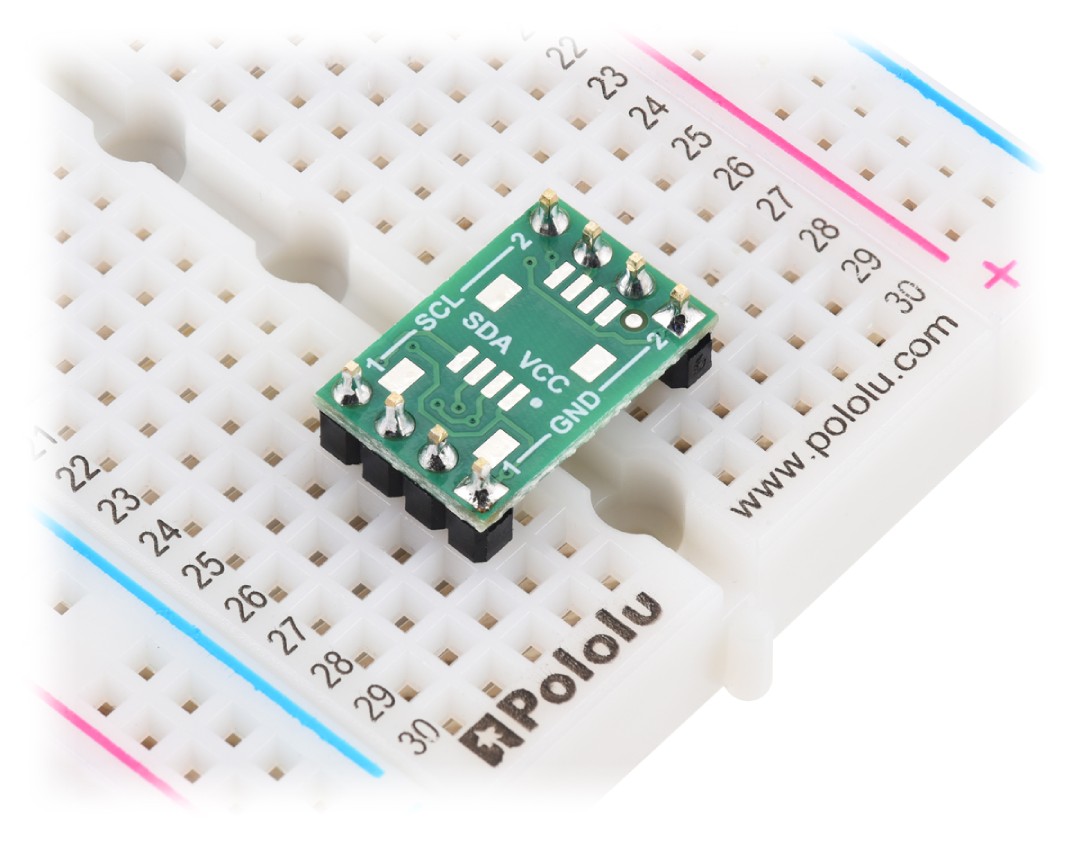

Das Modul hat eine kleine Grundfläche und ist daher für viele Projekte geeignet.
