Produktbeschreibung: Fermion - SD3031 Echtzeit RTC Uhrenmodul - für Arduino - DFRobot DFR0998
Ein hochpräzises Echtzeituhr-Modul (RTC) mit dem SD3031-Chip. Es verfügt über einen integrierten Quarzresonator und Temperaturkompensator, der die Stabilität und Genauigkeit des Moduls erheblich verbessert und eine hochpräzise Synchronisation gewährleistet. Das Modul wird mit einer Rautenbatterie (nicht im Lieferumfang enthalten) betrieben, so dass es auch dann die Zeit hält, wenn keine andere Stromquelle verfügbar ist. Die RTC zeigt Sekunden, Minuten, Stunden, Wochentage, Monate und Jahre an. Außerdem wird das Datum am Ende eines jeden Monats automatisch angepasst und Schaltjahrkorrekturen werden berücksichtigt. Der SD3031 verfügt über einen eingebauten 70-Byte-SRAM-Speicher für die stromsparende Datenspeicherung.
Arduino-kompatibles Produkt, siehe auch dasBenutzerhandbuch des Herstellers.
Fermion - SD3031 Echtzeit-RTC-Uhrenmodul - für Arduino - DFRobot DFR0998.
Hochpräzises Echtzeituhrmodul von DFRobot.
Besondere Merkmale des Moduls
- Geringe Leistungsaufnahme, Betriebsstrom von 1,8 µA bei Versorgung durch eine Rautenbatterie
- Hohe Ganggenauigkeit von ± 3,8 ppm bei 25°C
- Integrierter Temperaturkompensator
- Eingebauter 70-Byte-SRAM-Speicher
Empfohlene Verwendung
- Ereignis-Erinnerung
- Countdown-Geräte
- Externe MCU-Weckquelle
- Uhr und Alarmausgang
- IoT-Datenerfassung und -speicherung

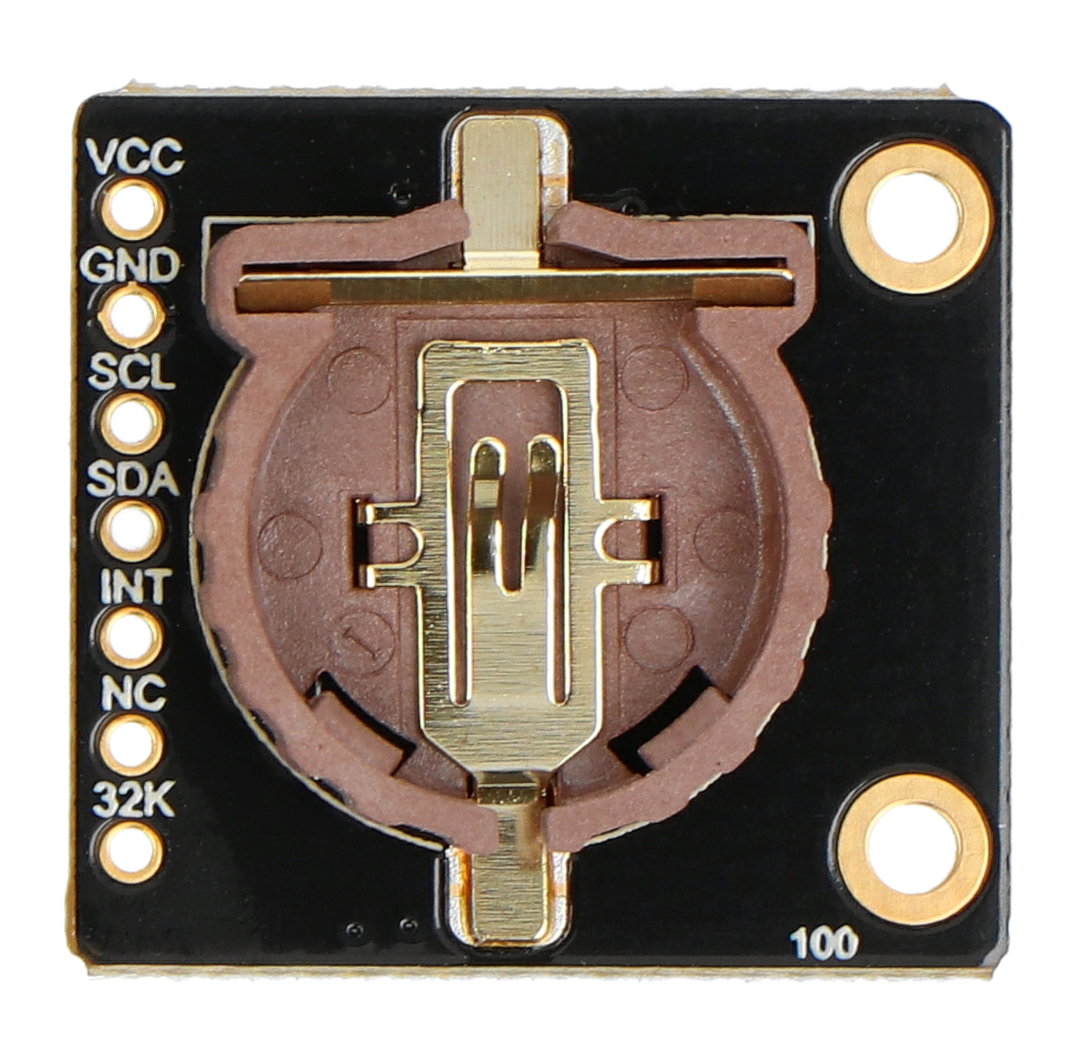

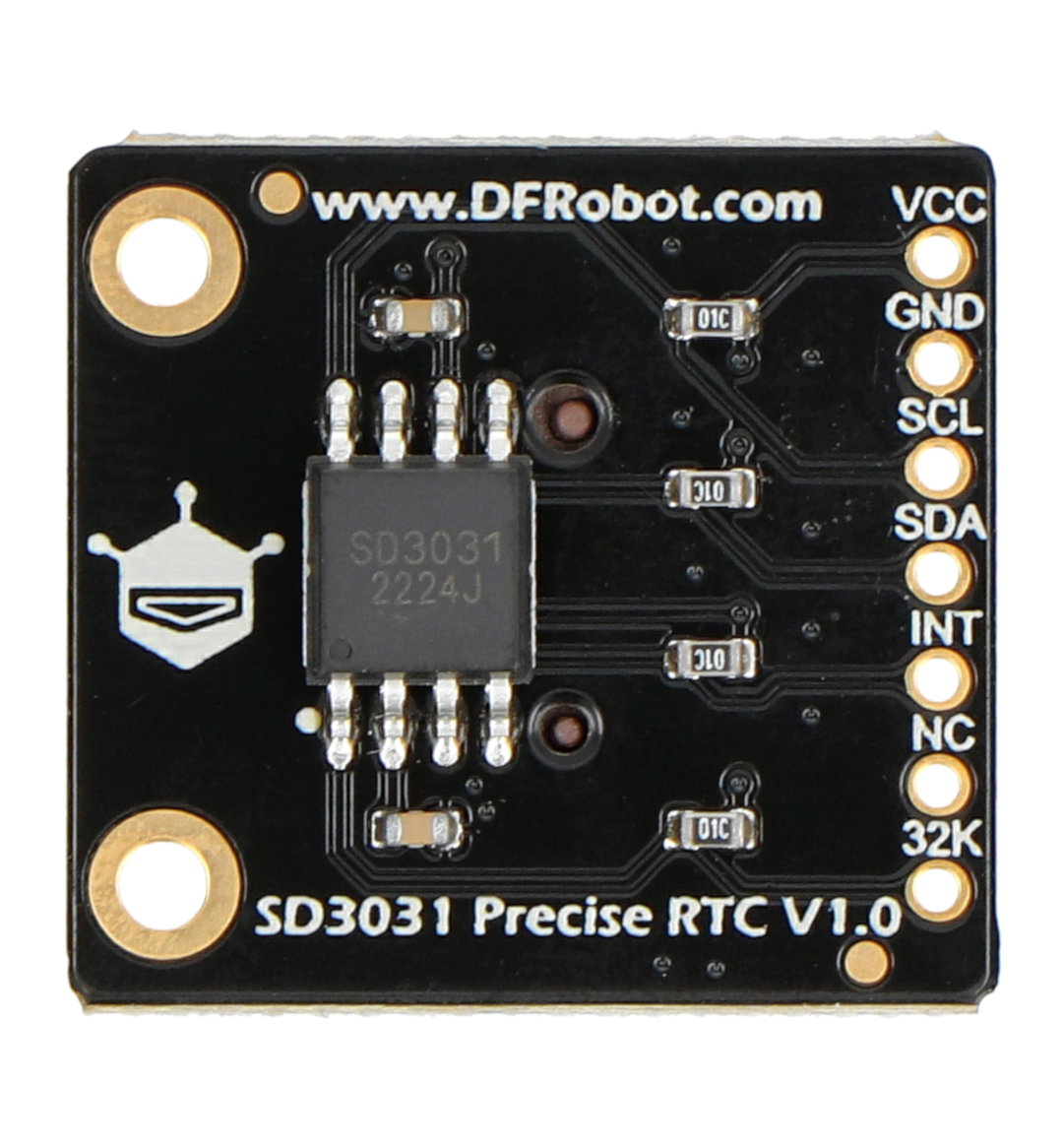

Beschreibung der Pinbelegung
- VCC - Stromversorgungspin
- GND - Chip-Masse
- SCL - I2C-Datenleitung
- SDA - I2C-Taktleitung
- INT - Interrupt mit niedrigem Pegel oder 1-Hz-Rechteckwellenausgang
- NC - Pin nicht angeschlossen
- 32K - 32,768 kHz Impulsausgang
Beispiel-Schaltplan. Das DFRduino-Board muss separat erworben werden.
Im Bausatz enthaltene Elemente.
Technische Daten des Moduls
- Versorgungsspannung: 3,3 V
- Kommunikationsschnittstelle: I2C-Bus
- I2C-Adresse: 0x32
- Messbereich der Jahre: 2000 bis 2099
- Temperatur der Betriebsumgebung: -10°C bis 70°C
- Genauigkeit der Zeitmessung: ±3,8 ppm bei 25°C
- Produktgröße: 22,5 x 21 mm
Inhalt des Sets
- Fermion - Echtzeituhrmodul RTC SD3031 - für Arduino - 1 Stück
- Goldstiftleiste 1x7 Pin - Raster 2,54 mm - 1 Stück
CR1220-Batterie nicht enthalten. Bitte separat kaufen.
