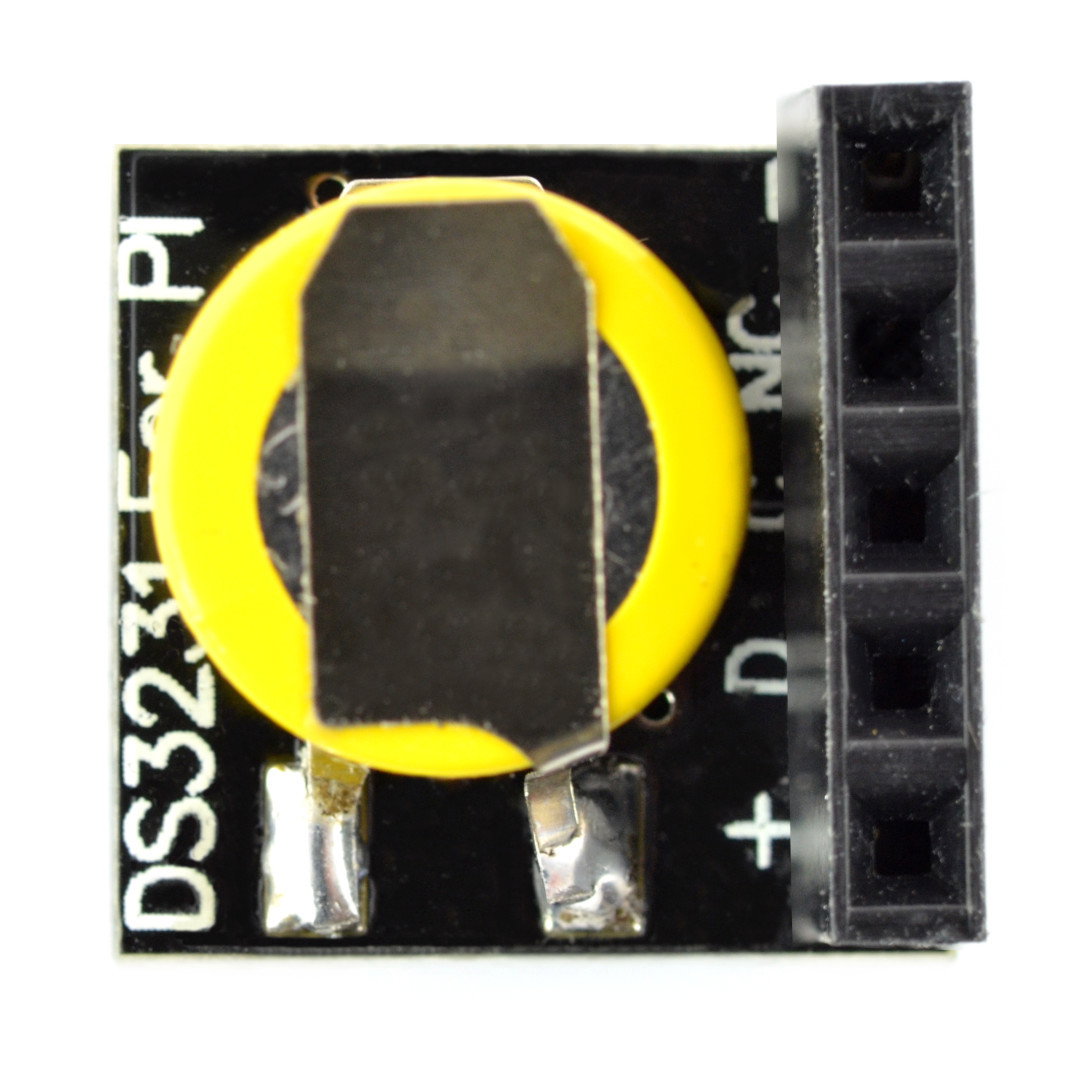

Produktbeschreibung: RTC DS3231 I2C-Modul - Echtzeituhr
Das Modul mit der Echtzeituhr ermöglicht das Ablesen der Uhrzeit in Form von Stunden, Minuten und Sekunden sowie Datumsangaben: Monat, Tag, Jahr. Das Gerät basiert auf dem DS3231-Chip , die Kommunikationsschnittstelle ist der I2C-Bus. Die Uhr funktioniert mit Arduino und Raspberry Pi .
|
Überprüfen Sie, wie Sie das System mit dem Raspberry Pi-Minicomputer und den Arduino-Modulen verbinden. |
Denken Sie daran, den I2C-Bus im Raspberry Pi auszuführen, bevor Sie das Modul anschließen (raspi-config).
RTC DS3231 I2C-Modulspezifikation
- Versorgungsspannung: 2,3 V bis 5,5 V
- Stromaufnahme: ab 200 μA (im Standby-Modus 840 nA)
- Treiber: DS3231 ( Dokumentation )
- Kommunikation: I2C-Bus (SDA, SCL)
- Busadresse: 0x68
- Ergibt: Sekunden, Stunden, Minuten, Monate, Wochentage und Jahre
- Genauigkeit:
- bei einer Temperatur von 0°C bis +40°C: +/- 2 ppm
- bei einer Temperatur von -40°C bis +85°C: +/- 3,5 ppm
- Anschlüsse: gelötete Buchse im Raster 2,54 mm - kompatibel mit Goldpin-Leisten
- Platinengrößen: 14 x 14 x 14 mm (mit Steckern)
Arduino-Echtzeituhr
Das RTC-Modul (Real-Time Clock) ist ein Bestandteil der meisten elektronischen Geräte, die wir täglich verwenden. Es ist eine Komponente, die oft nur mit der Aufgabe verbunden ist, das genaue Datum und die Uhrzeit für ein bestimmtes Gerät zu bestimmen. Tatsächlich bildet ein solches Element jedoch häufig die Grundlage nicht nur für die Bestimmung der genauen Zeit, sondern auch für die Bestimmung periodischer Bursts für Hardware für bestimmte Software. Unser Modul zeichnet sich durch hohe Verarbeitungsqualität und die besten Elemente aus, die in der Produktion verwendet werden. Das Gerät basiert auf einem Quarzgenerator, der in die integrierte Schaltung eingebaut ist. Das Modul zählt die Impulse und rechnet sie dann beispielsweise in vom Benutzer lesbare Zeiteinheiten um.
Anwendung der RTC-Uhr
Mit dem RTC-Modul können Sie es beispielsweise in Ihren Computer einbauen (als Ersatz für ein zuvor beschädigtes Twin-Element). Es ist jedoch erwähnenswert, dass solche Geräte oft auch als Schlüsselelement des Metronoms verwendet werden, bei dem der Benutzer die Frequenzen der erzeugten Signale genau steuern kann. Beliebte Anwendungen sind auch eine Stoppuhr für die Zeitmessung, ein elektronischer Wecker oder Weihnachtsbaumbeleuchtungen, die in einer bestimmten Frequenz blinken sollen. Erwähnenswert ist auch die beliebte Verwendung des RTC-Clock-Moduls als Lernelement, das mit dem programmierbaren Raspberry Pi-Lernboard funktioniert. Für die korrekte und sichere Verwendung des Moduls ist es notwendig, die in der technischen Dokumentation des Herstellers enthaltenen Informationen zu überprüfen - die PDF-Datei befindet sich unten.
