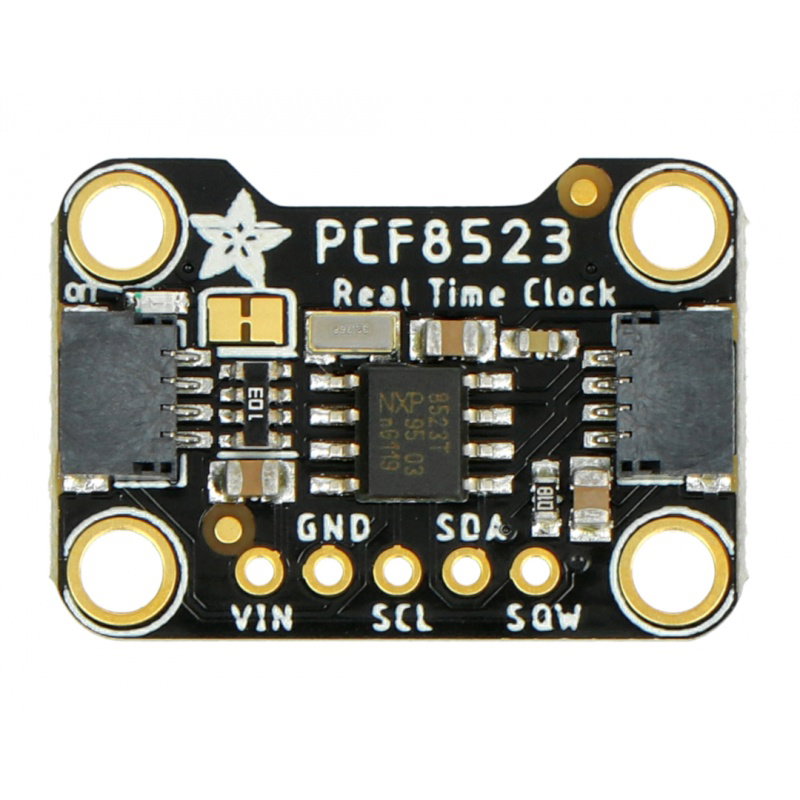

Produktbeschreibung: Modul mit Echtzeituhr RTC PCF8523 - STEMMA QT / Qwiic - Adafruit 5189
Real Time Clock (RTC)-Modul, hergestellt von Adafruit und ausgestattet mit PCF8523-Chip. Es ist auch ein auf niedrigen Energieverbrauch optimierter Kalender. Die Datenübertragung erfolgt seriell über den I2C-Bus mit einer maximalen Übertragungsrate von bis zu 1000 kbit/s . Das Echtzeituhrmodul RTC PCF8523 ist zusätzlich mit einem Batteriesockel ausgestattet. Die Batterie versorgt das System auch dann mit Strom, wenn die Hauptstromversorgung des Geräts unterbrochen wird.
Das Set enthält nicht die CR1220-Batterie . Bitte kaufen Sie es separat.

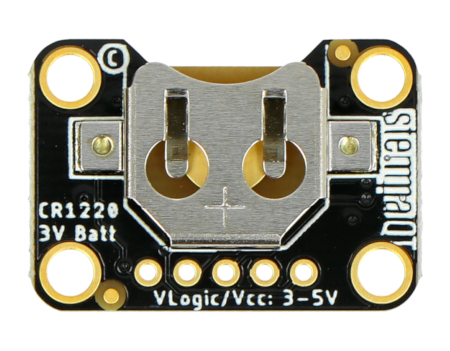

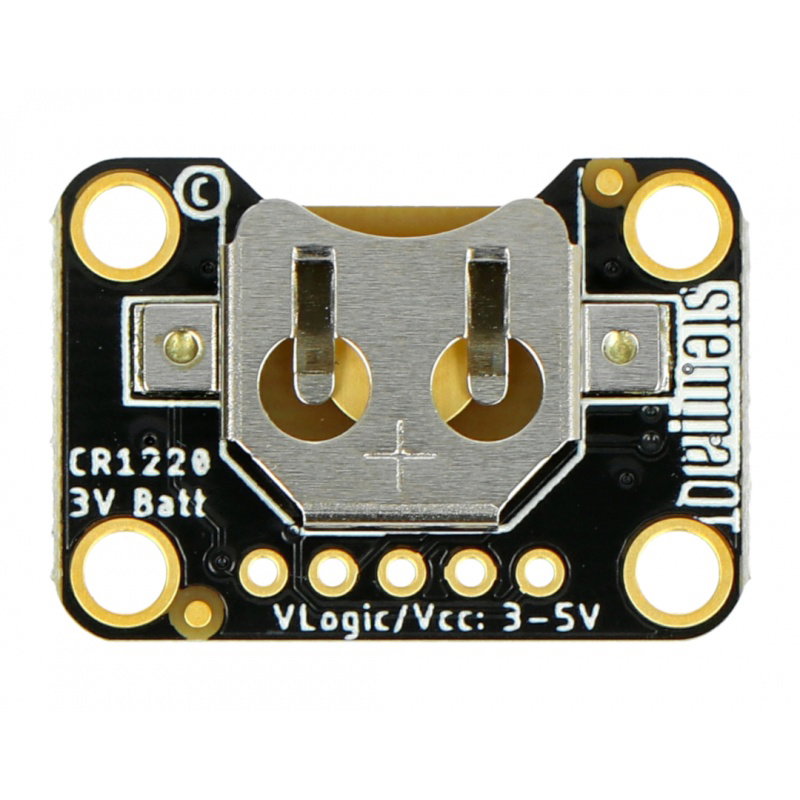

Das Modul mit der Echtzeituhr RTC ist mit einem Batterieanschluss ausgestattet.
Funktionen des Moduls von Adafruit
Das Echtzeituhrmodul RTC PCF8523 ist mit einem Batteriesockel ausgestattet, dank dem die RTC die Genauigkeit der Zeitmessung aufrechterhält, auch wenn die Hauptstromversorgung des Geräts unterbrochen wird. Das Modul liefert Informationen wie Sekunden, Minuten, Stunden, Tag, Woche, Monat und Jahr. Die Uhr arbeitet im 24-Stunden- oder 12-Stunden-Format mit AM / PM-Anzeige. Es ist jedoch kein hochpräzises Modul - an einem Arbeitstag kann es bis zu 2 Sekunden verzögern.
Anwendungen und vorgeschlagene Verwendung
- Ereigniserinnerung
- Externe MCU-Weckquelle

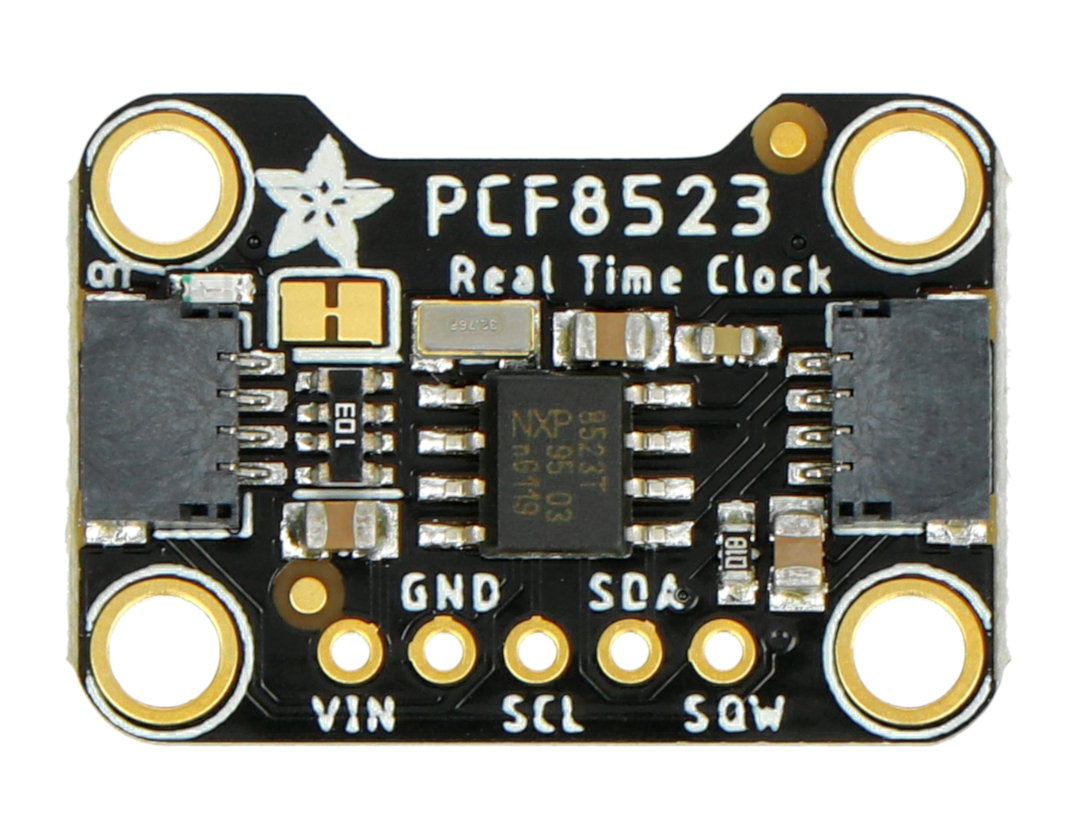

Beschreibung der Modulpins
- Fahrgestellnummer - Stromversorgung
- GND - Masse
- SCL - I2C-Datenleitung
- SDA - I2C-Taktleitung

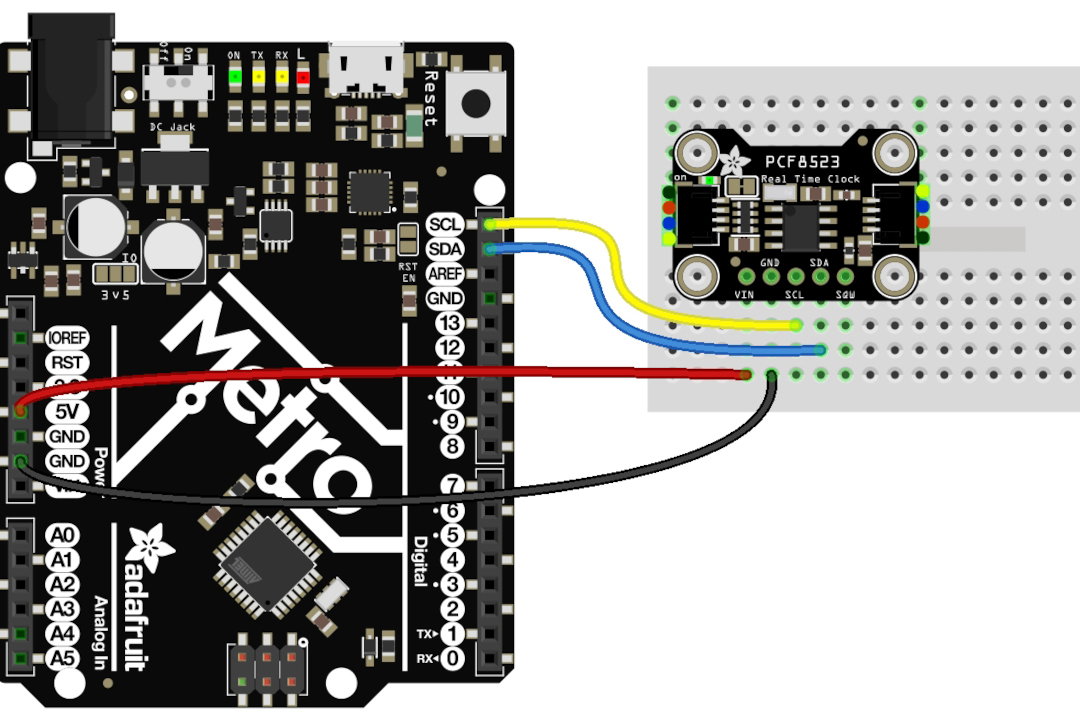

Der Hersteller stellt für das RTC-Modul eine ausführliche Bedienungsanleitung mit Beispielcode und Anschlussanleitung zur Verfügung.
RTC PCF8523 Echtzeituhrmodul .
Spezifikation des RTC-Moduls
- Versorgungsspannung: 3 V bis 5 V
- Kommunikationsschnittstelle: I2C-Bus
- I2C-Adresse: 0x68
- Datenauflösung: Sekunden bis Jahre
- Produktgröße: 22,5 x 21 mm
Inhalt des Kits
- Modul mit Echtzeituhr RTC PCF8523 - STEMMA QT / Qwiic - 1 Stk.
- Goldstiftstreifen, Raster 2,544 mm zum Selbstlöten - 1 Stk.
