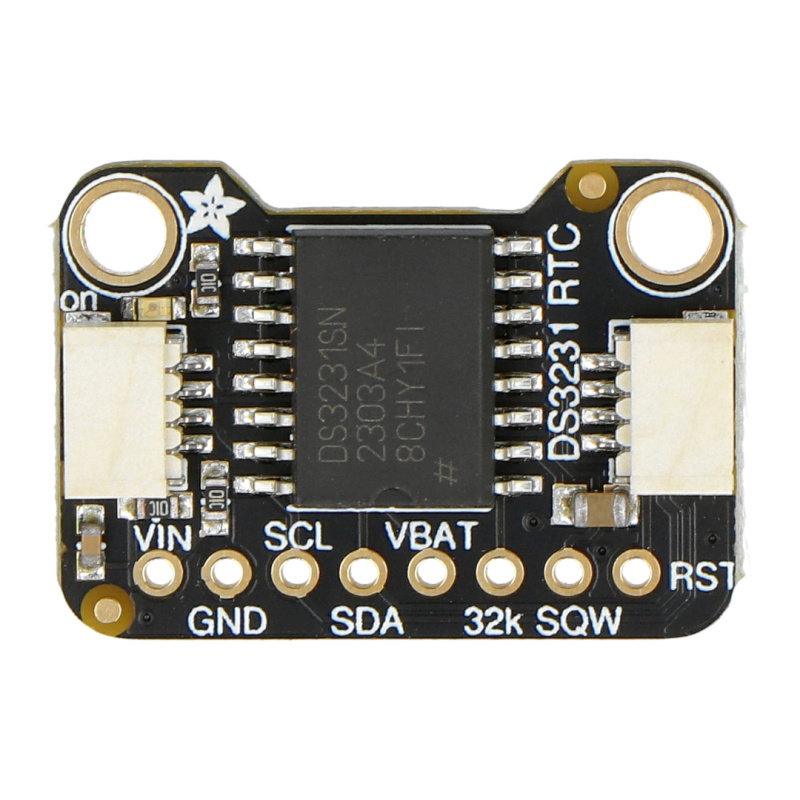

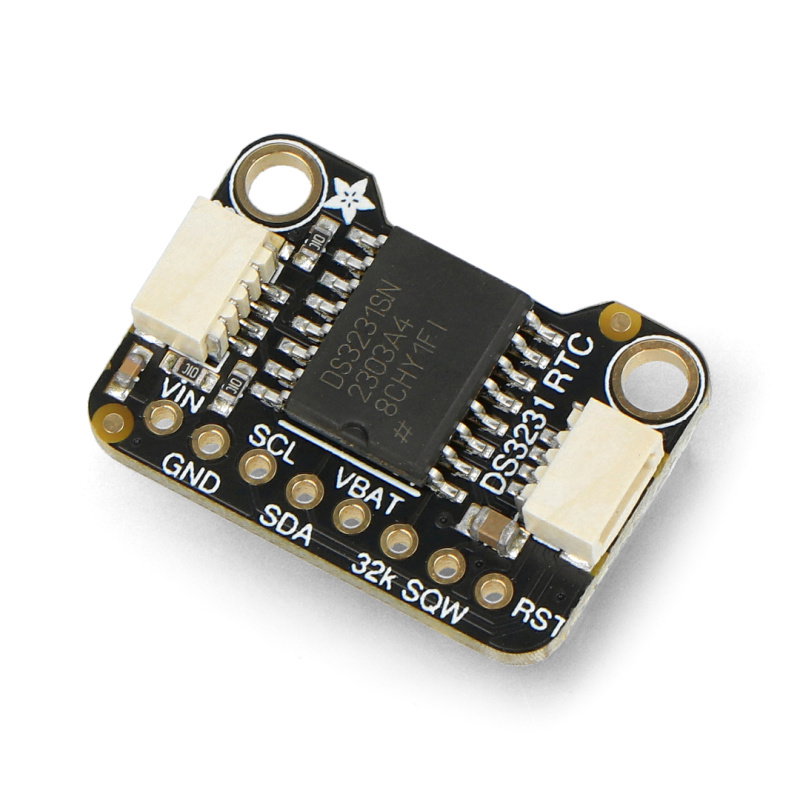

Produktbeschreibung: RTC DS3231 I2C-Modul mit Echtzeituhr - STEMMA QT / Qwiic - Adafruit 5188
Real Time Clock (RTC)-Modul von Adafruit. Es wurde mit dem DS3231-Chip ausgestattet, der einen Quarzresonator und einen Temperaturkompensator integriert, was die Genauigkeit des Moduls erheblich verbessert. Die Genauigkeit des DS3231 beträgt ± 3,5 ppm (± 0,3024 Sekunden / Tag). Das RTC DS3231 I2C-Echtzeituhrmodul ist auch mit einem Batteriesockel ausgestattet, dank dessen das Modul eine hohe Zeitgenauigkeit aufrechterhält, auch wenn die Hauptstromversorgung des Geräts unterbrochen wird. Das Modul verfügt außerdem über STEMMA QT / Qwiic-Anschlüsse für eine bequeme Verbindung.
Das Set enthält nicht die CR1220-Batterie . Bitte kaufen Sie es separat.

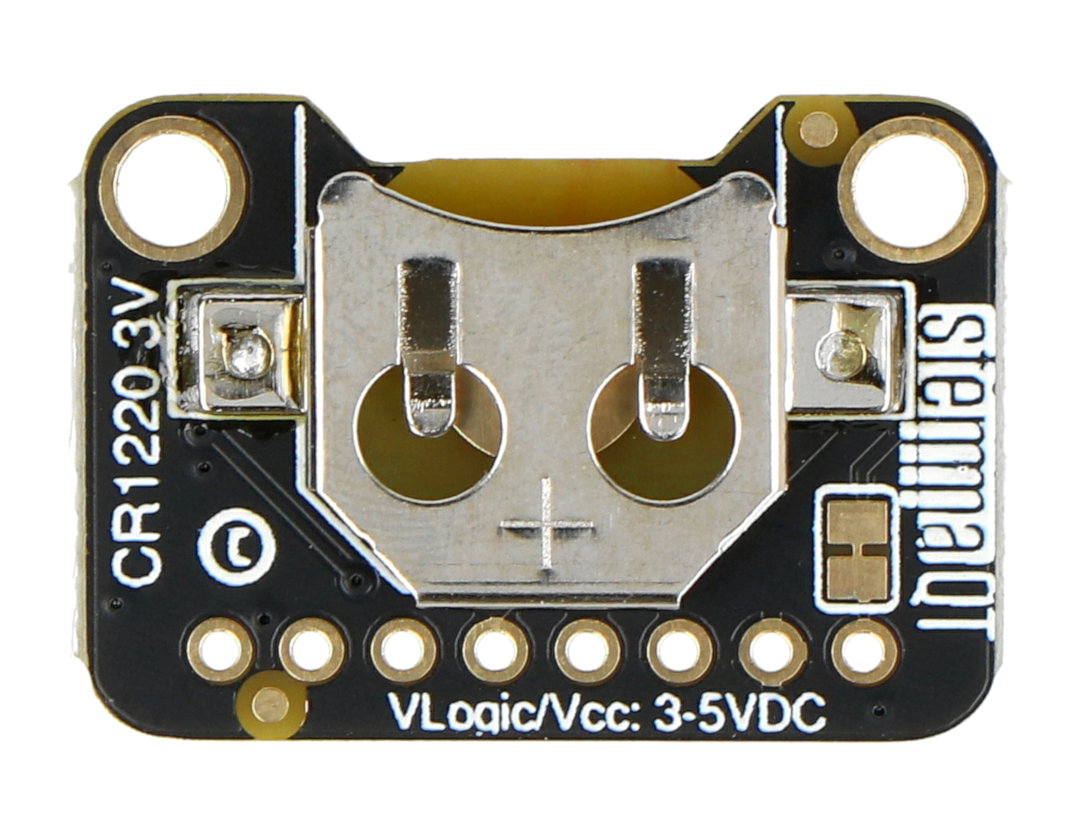

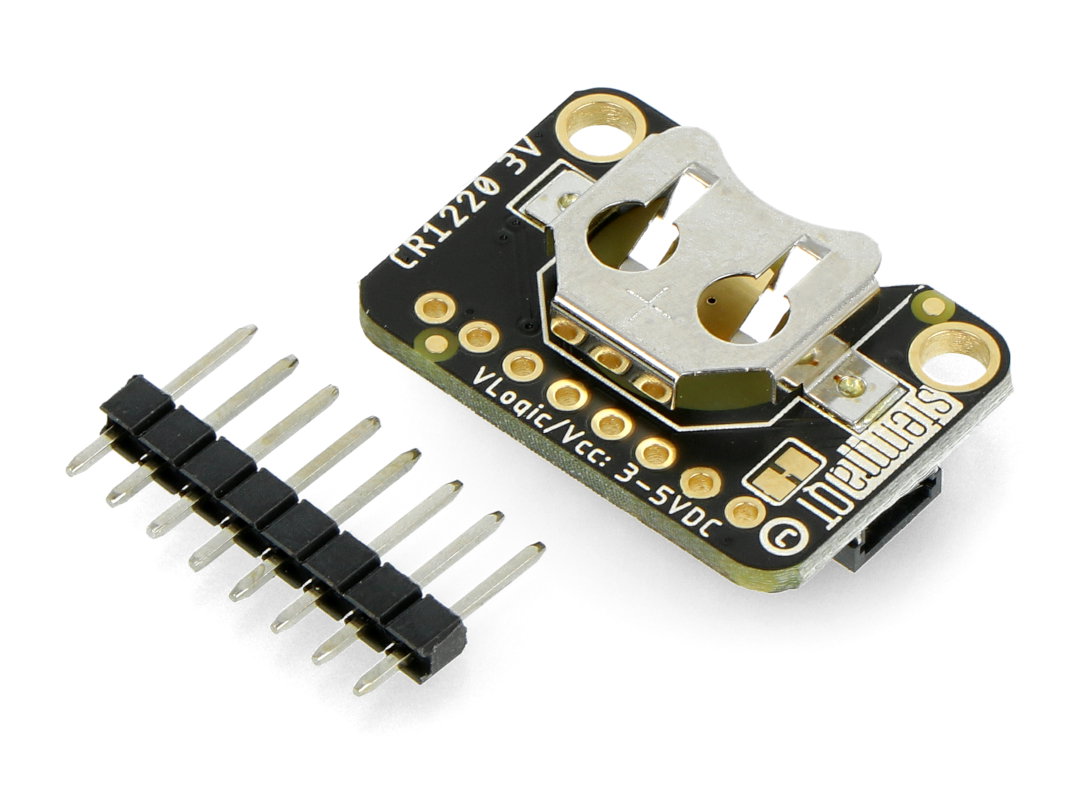

Batterieanschluss des Moduls mit Echtzeituhr der Firma Adafruit.
Eigenschaften des Moduls mit der Echtzeituhr RTC DS3231
- Ausgestattet mit einer Batteriebuchse, die es Ihnen ermöglicht, eine hohe Präzision der Zeitmessung aufrechtzuerhalten, selbst wenn die Hauptstromversorgung des Geräts unterbrochen wird.
- Bereitstellung von Sekunden, Minuten, Stunden, Tag, Woche, Monat und Jahr.
- Automatische Anpassung des Datums an das Monatsende, inklusive Korrekturen für ein Schaltjahr.
- Die Uhr präsentiert Daten im 24-Stunden- oder 12-Stunden-Format mit AM / PM-Anzeige.
- Zwei programmierbare Alarme und programmierbarer Rechteckwellenausgang verfügbar.
- Das Modul ist mit einem RST-Pin ausgestattet, der als Tasteneingang zum Zurücksetzen des Mikroprozessors verwendet werden kann.
Beschreibung der Modulpins
- VIN - Stromversorgung des RTC-Moduls
- GND - die Masse des Systems
- SCL - Datenleitung des I2C-Busses
- SDA - die Taktleitung des I2C-Busses
- RST - Pin zum Zurücksetzen der Kalibrierung
- SQW - optionaler Rechteckwellen- oder Interrupt-Ausgang
Der Hersteller stellt ein Benutzerhandbuch für das RTC-Modul zusammen mit einem Beispielcode bereit, der hilfreich ist, wenn Sie mit der Arbeit mit dem Modul beginnen.

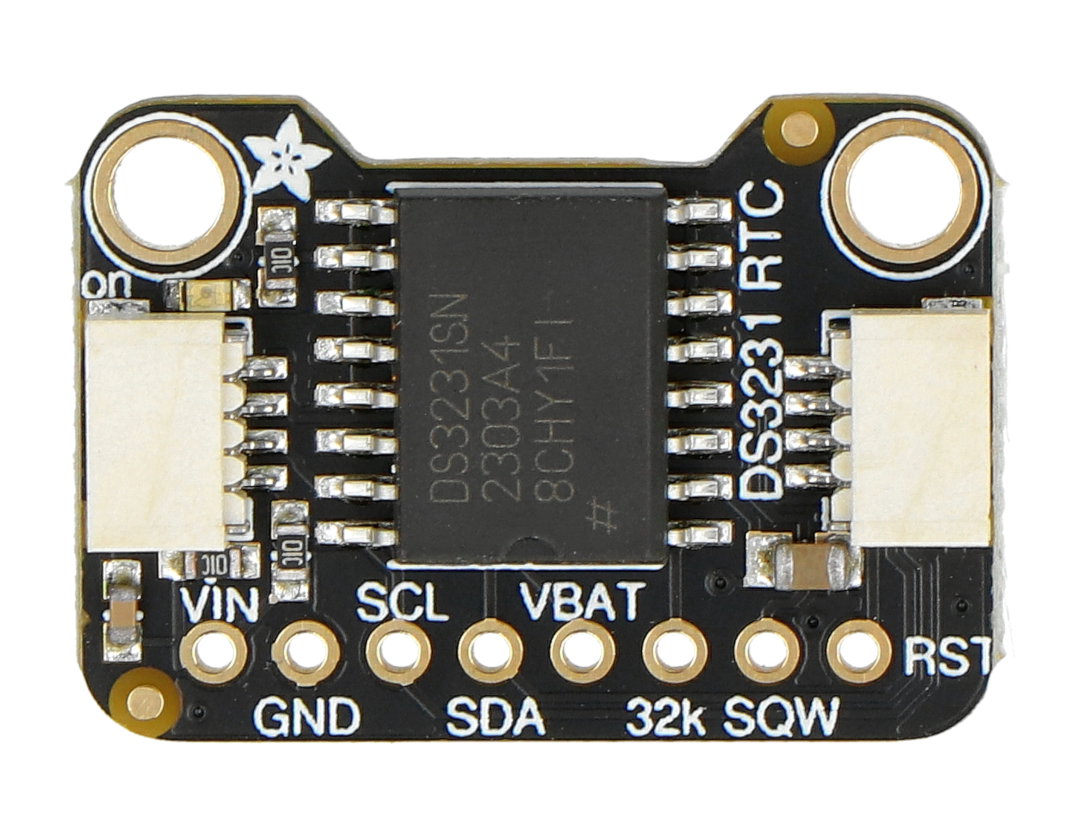

Diagramm der Modulpins .
Spezifikation des RTC DS3231-Moduls
- Versorgungsspannung: 3 V bis 5 V
- Kommunikationsschnittstelle: I2C-Bus
- I2C-Adresse: 0x68
- Zeitbereich: 1970 bis 2100
- Arbeitsumgebungstemperatur: -40 ° C bis 85 ° C
- Zeitgenauigkeit: ± 3,5 ppm (± 0,3024 Sekunden / Tag)
- Produktgröße: 25,4 x 17,8 x 7,8 mm
- Gewicht: 2,5 g

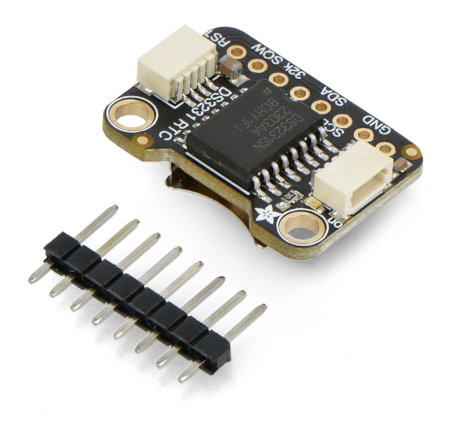

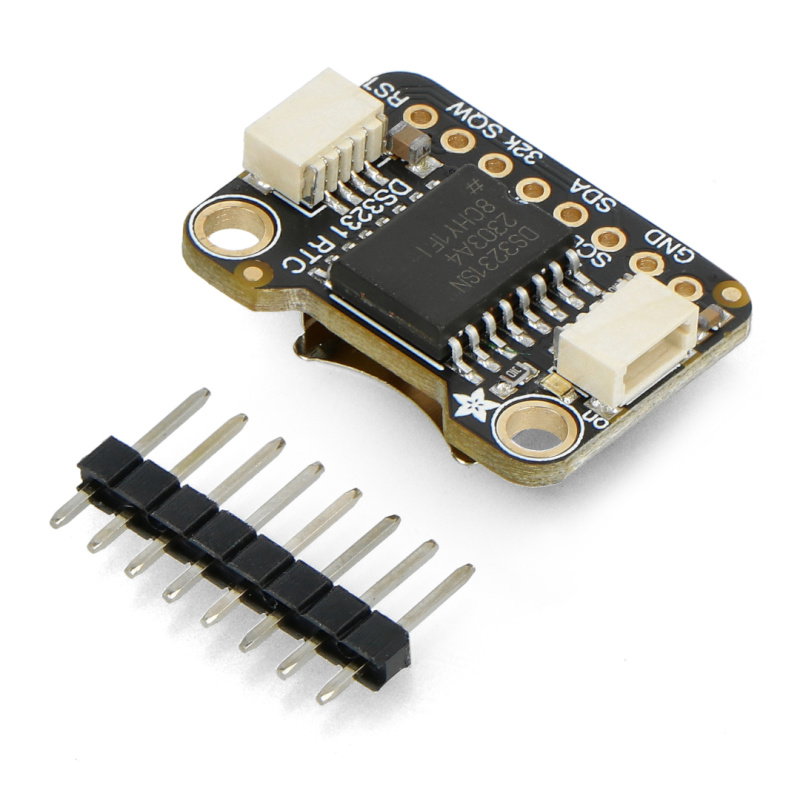

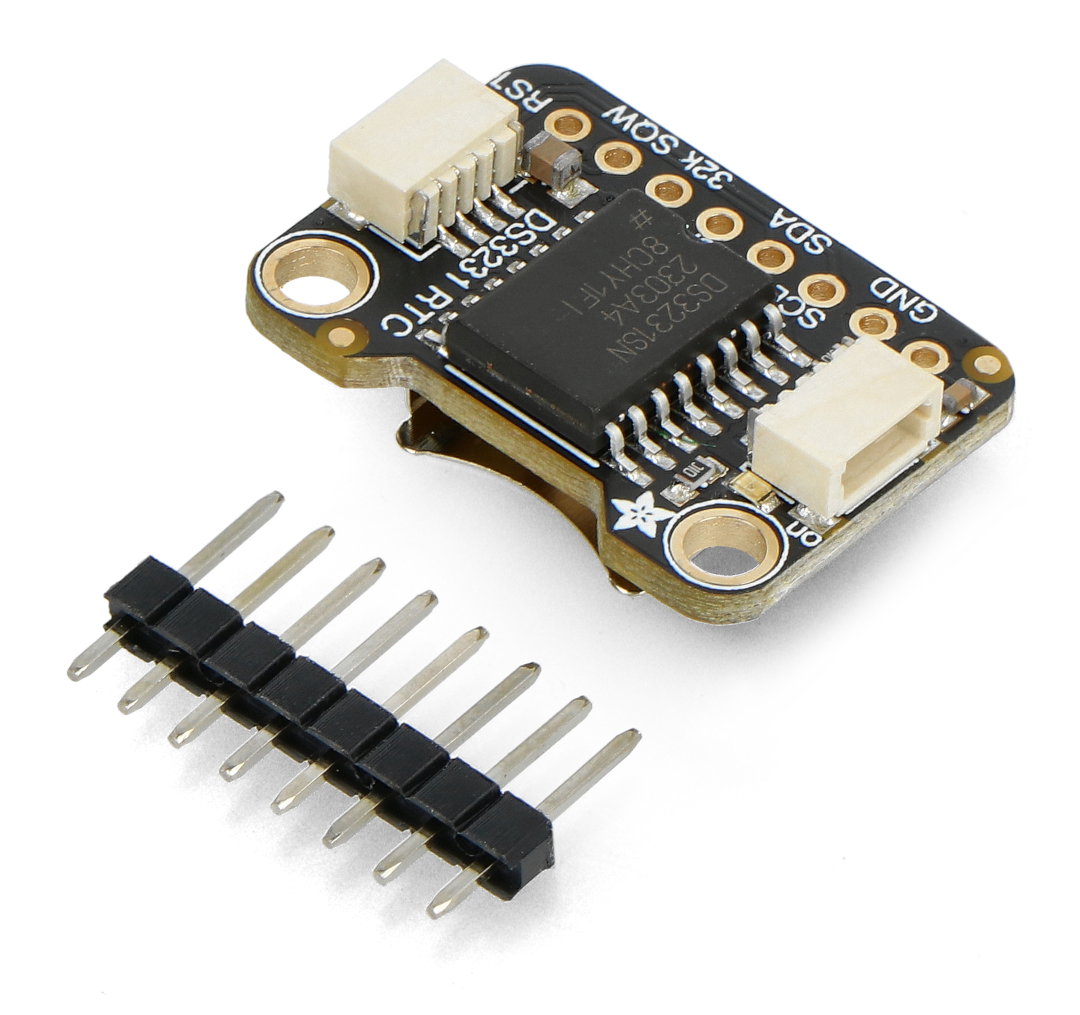

Inhalt des Kits
- Modul mit Echtzeituhr RTC DS3231 I2C - STEMMA QT / Qwiic - Adafruit 5188
- Goldpin-Streifen zum Selbstlöten
