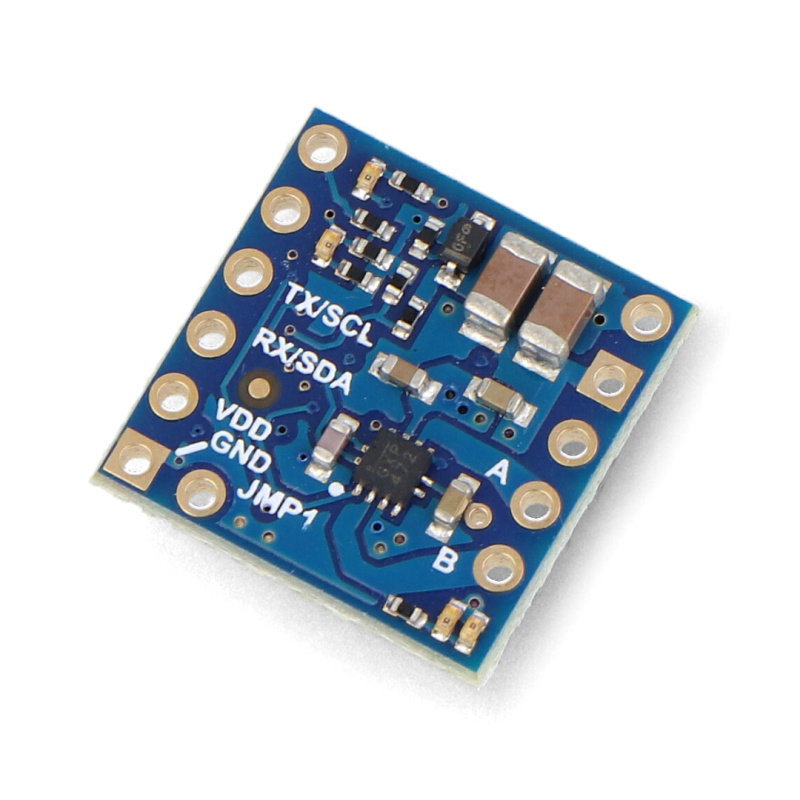

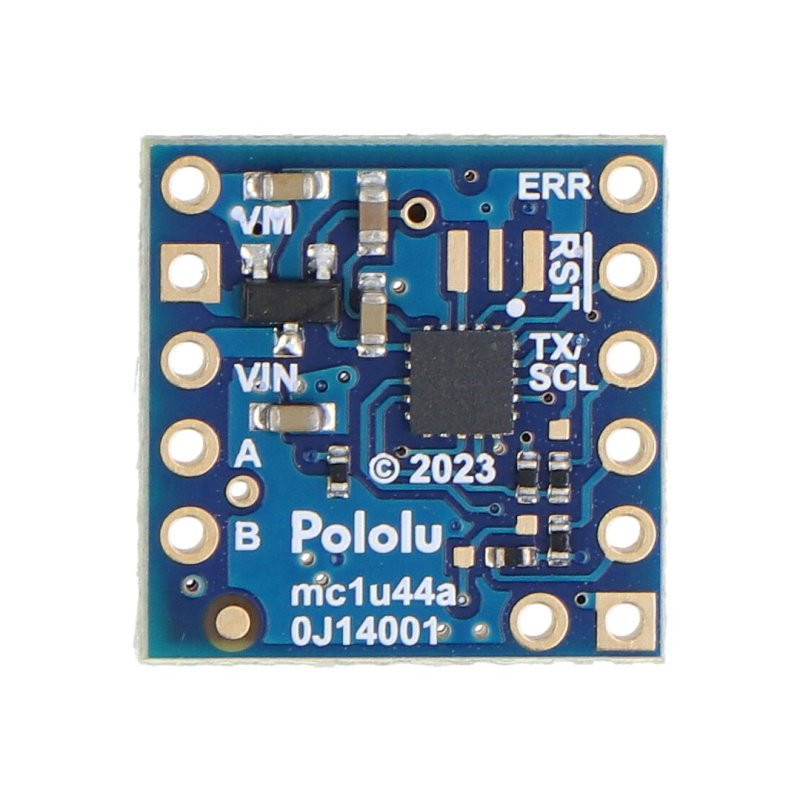

Produktbeschreibung: M1T550 - einkanaliger DC 22 V / 1,8 A Motorcontroller - I2C Schnittstelle - Pololu 5075
Ein Controller von Pololu mit dem M1T550 Chip zum Betrieb eines einzelnen DC-Motors. Das Modul kommuniziert über eine I2C-Schnittstelle. Es kann Motoren steuern, die mit Spannungen von 1,8 V bis 22 V versorgt werden. Der maximale Ausgangsstrom pro Kanal beträgt 1,8 A, wobei mehrere Sekundenspitzen von bis zu 5 A möglich sind. Der Benutzer kann mehrere Controller an denselben I2C-Bus anschließen und das Design mit zusätzlichen Motoren erweitern. Eine 1x12-Goldstiftleiste mit einem 2,54-mm-Raster liegt zum Selbstlöten bei.
Der Hersteller stellt eine ausführliche Bedienungsanleitung zur Verfügung, um Ihnen den Einstieg in das Modul zu erleichtern - sehen Sie sich diese an!

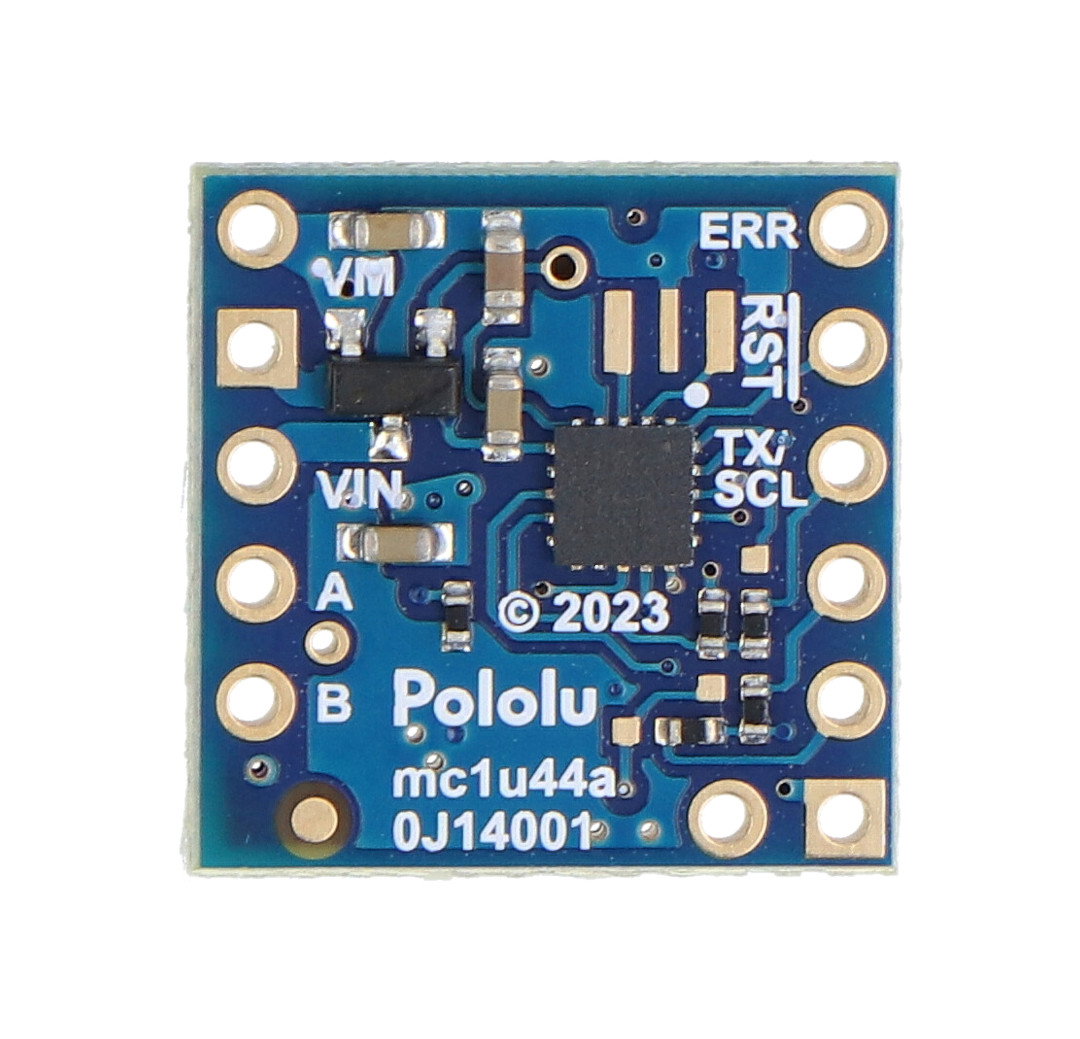

M1T550 - Einkanalige DC 22 V / 1,8 A Motorsteuerung - I2C-Schnittstelle - Pololu 5075.
Der Controller arbeitet mit Motoren, die mit einer Spannung von 1,8 V bis 22 V versorgt werden.
Hauptmerkmale des Controllers M1T550
- Steuerung eines DC-Motors
- I2C-Schnittstelle
- Möglichkeit, mehrere Steuerungen an einen Bus anzuschließen und das Projekt mit zusätzlichen Motoren zu erweitern
- Schutz gegen Verpolung der Motorversorgung bis zu 20 V
- Optionale zyklische Redundanzprüfung (CRC)
- Konfigurierbare Bewegungsparameter:
- maximale Beschleunigung/Abbremsung
- Anfangsgeschwindigkeit
- Verzögerung des Richtungswechsels
- Acht PWM-Frequenzoptionen von 1 kHz bis 80 kHz
- Schutz im Falle eines Verbindungsverlustes
- Konfigurierbare automatische Fehlerreaktion
- Messung der Motorversorgungsspannung (VIN)
- Betriebszustandsanzeige über LEDs
Technische Daten des M1T550 Controllers
- Anzahl der Kanäle: 1
- Versorgungsspannung: von 1,8 V bis 22 V
- Betriebsspannung des Logikteils: von 3 V bis 4,9 V (5 V wird nicht empfohlen)
- Dauerstrom pro Kanal: 1,8 A
- Maximaler Augenblicksstrom: 5 A
- PWM-Frequenz: von 1 kHz bis 80 kHz
- Abmessungen: 15,24 x 15,24 mm
- Gewicht: 1,2 g
Inhalt des Kits
- M1T550 - einkanaliger DC 22 V / 1,8 A Motorcontroller - I2C Schnittstelle - Pololu 5075
- Goldstiftleiste 1x12 Raster 2,54 mm
Das Modul basiert auf dem M1T550 Chip.
