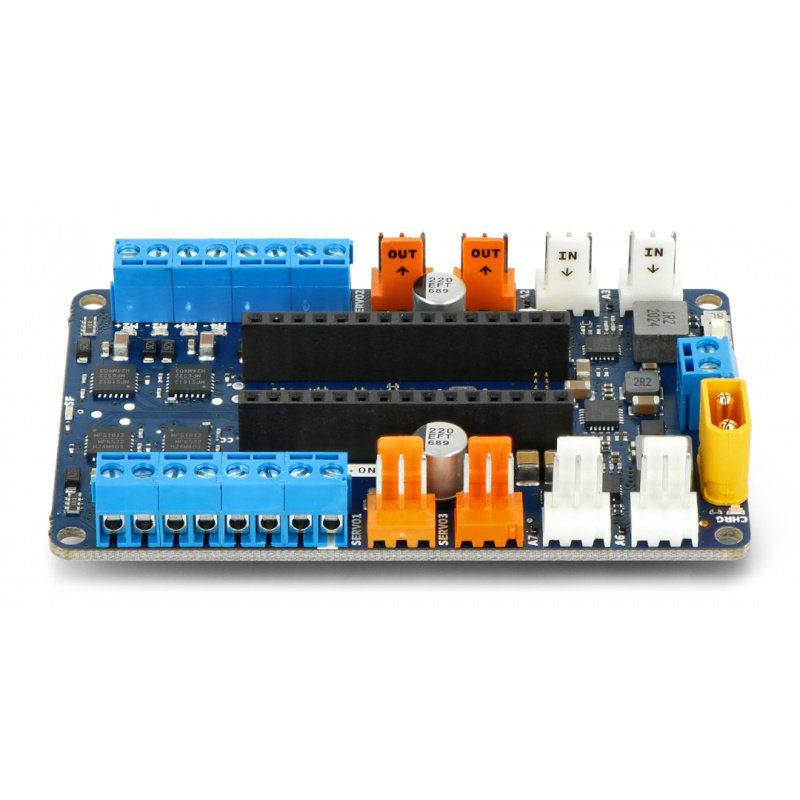

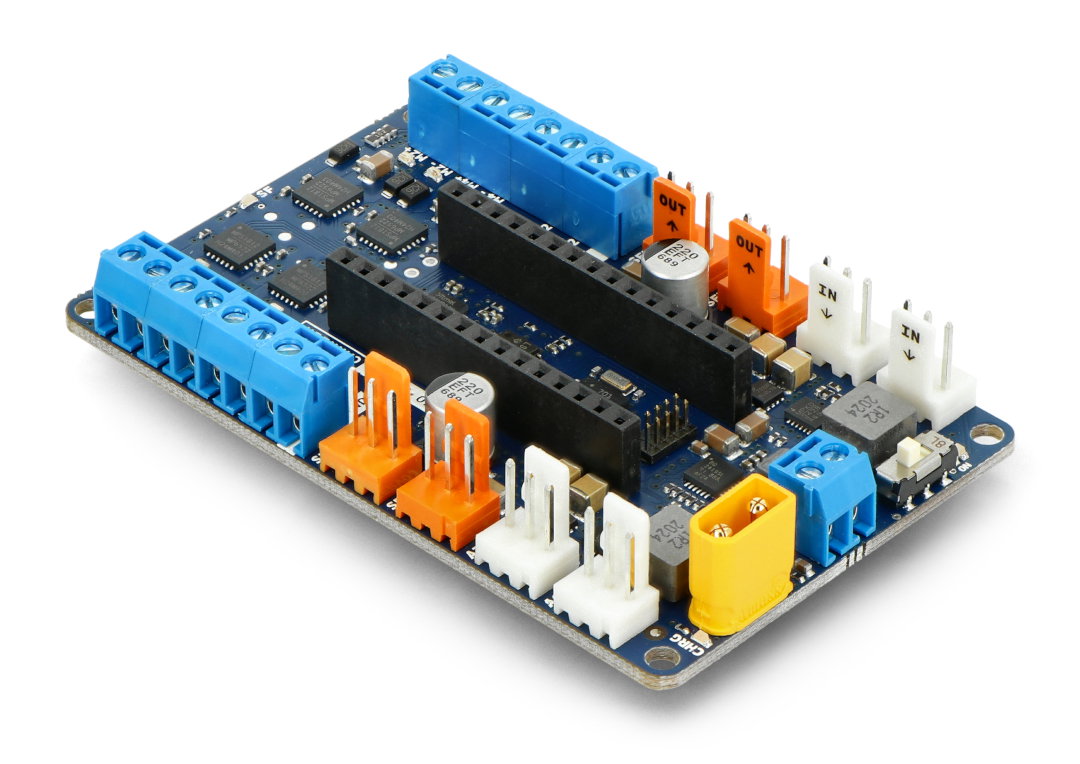

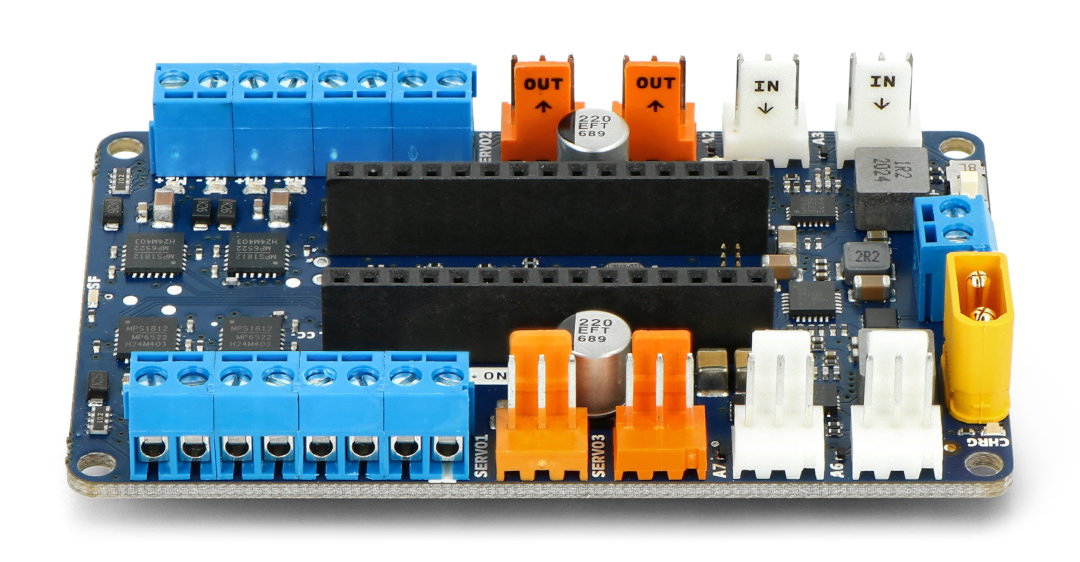

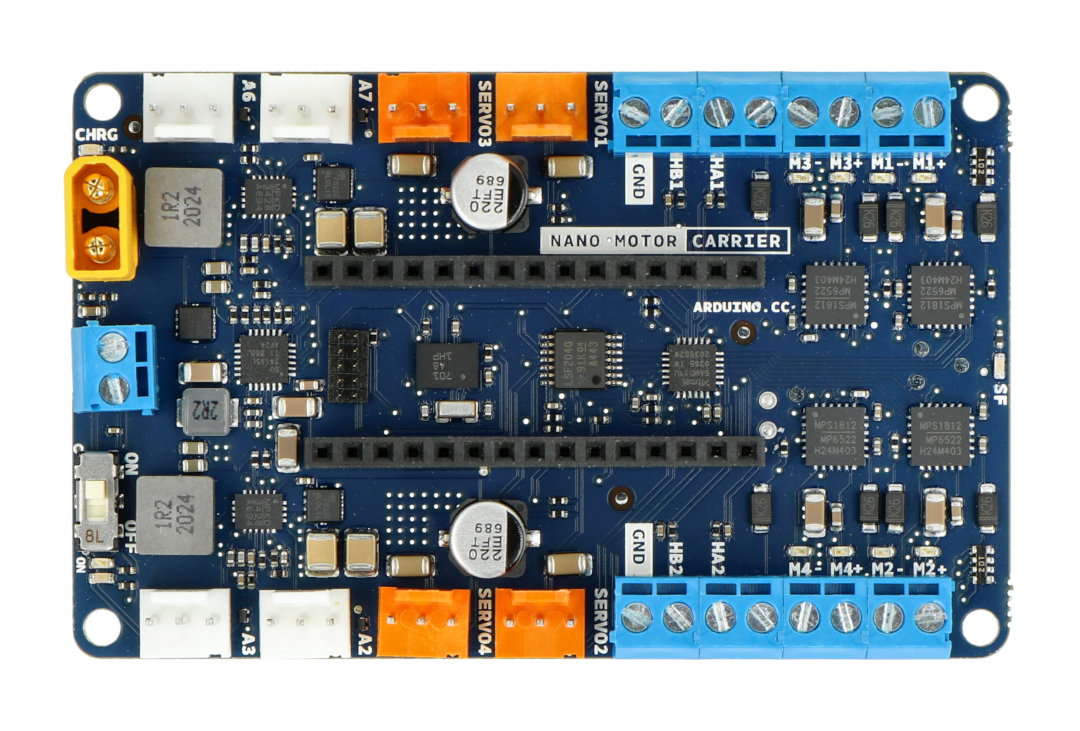

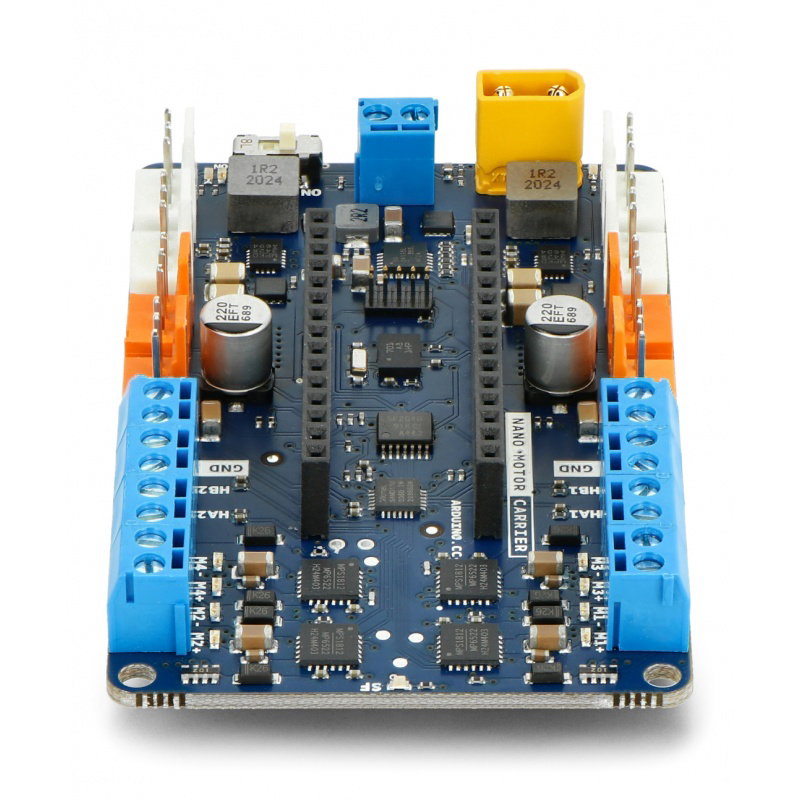

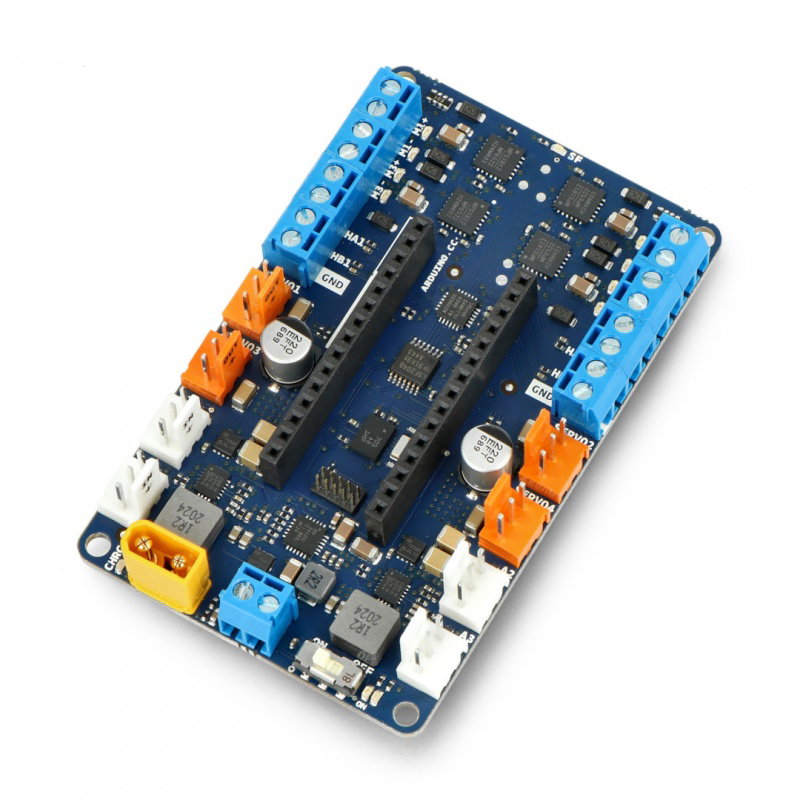

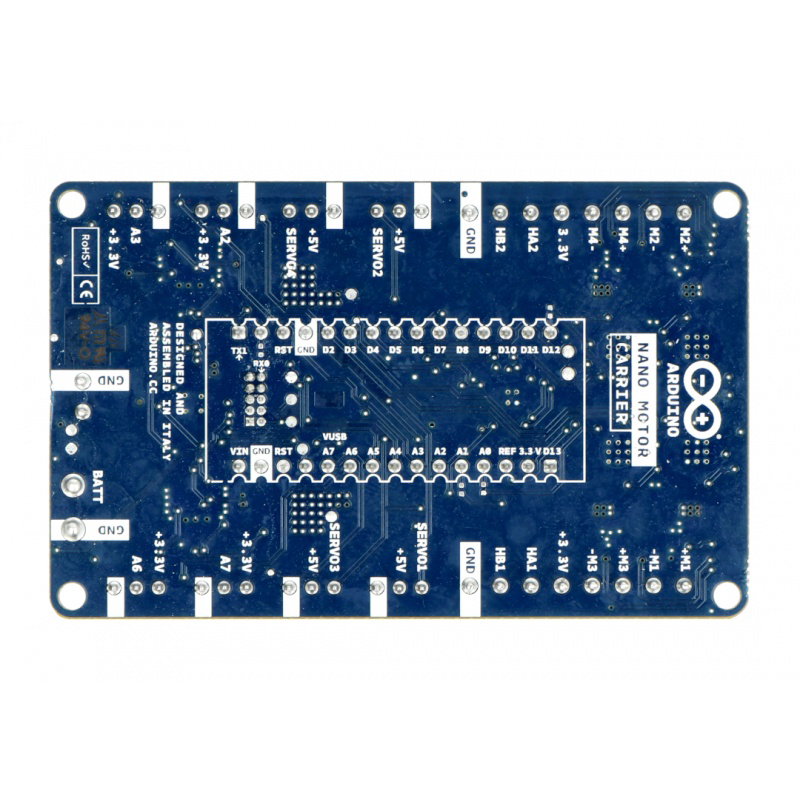

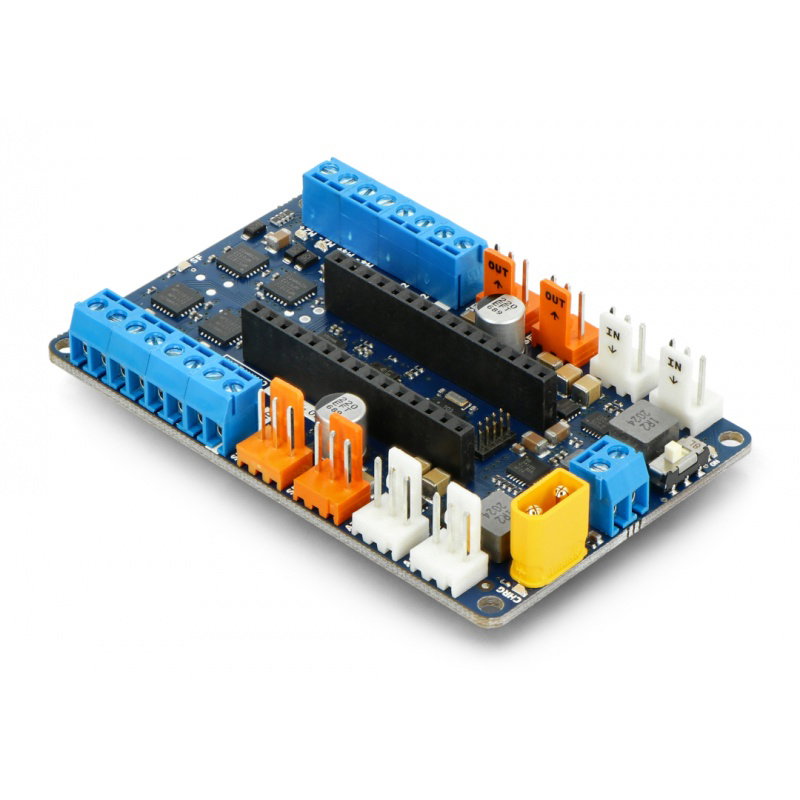

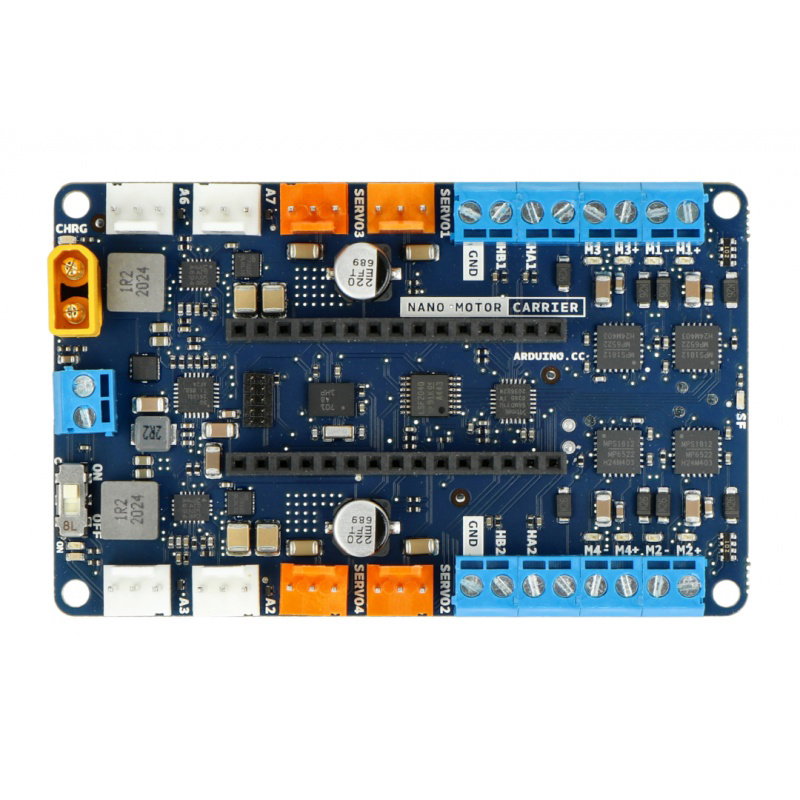

Produktbeschreibung: Arduino Nano Motor Carrier - Motortreiber für Arduino Nano 33 IoT - ABX00041
Shield basierend auf dem ATSAMD11 ARM Cortex-M0 + -System, das den DC-Motortreiber MP6522 und den IMU-Sensor enthält und für das Arduino Nano 33 IoT -Modul entwickelt wurde. Es wurde entwickelt, um Studenten beim Prototyping und Erstellen ihrer eigenen Projekte mit vier Gleichstrommotoren mit einer Spannung von 12 V und einer Stromaufnahme von bis zu 500 mA pro Kanal zu unterstützen. Die Platine ist außerdem mit 3-poligen Anschlüssen zum Anschließen anderer Module, vier Servoanschlüssen, zwei Encoderanschlüssen und einem 9-Achsen-Beschleunigungsmesser, Gyroskop und Magnetometer ausgestattet. Das Nano Motor Carrier Board beherbergt auch ein Li-Ion-Einzweck-Akkuladegerät.
Motortreiber für Arduino Nano 33 IoT.
Modul mit 4-Kanal-DC-Motortreiber, 9-Achsen-IMU, Encoder- und Servoanschlüssen.Die Hauptmerkmale des Arduino Nano Motor Carrier Board Motortreibers
- Entwickelt für Nano – der Motortreiber ist mit einer Buchse ausgestattet, die mit den Arduino Nano 33 IoT-Board-Anschlüssen kompatibel ist.
- Basierend auf ATSAMD11 - das Modul ist mit einem ATMSAD11 Mikrocontroller mit ARM Cortex M0+ Kern zur automatisierten Steuerung einiger Ausgänge ausgestattet.
- Stromquelle - Für die Stromversorgung der Motoren sollte eine externe Stromquelle verwendet werden. Zu diesem Zweck kann ein einzelliger Li-Ion-Akku über einen speziellen Anschluss verwendet werden.
Spezifikation des Treibers für Arduino-Motoren
- Mikrocontroller: ATSAMD11 ARM Cortex M0 + 48 MHz
- Motortreiberchip: MP6522
- Anzahl der Kanäle 4
- Maximale Eingangsspannung: 4 V (1S Li-Ion)
- Maximalstrom pro Kanal: 500 mA
- Die Versorgungsspannung der Motoren: 12 V
- Batterieladesystem
- Maximaler Ladestrom: 500 mA (konfigurierbar)
- Stromanschlüsse: XT-30, 2POS-Klemmen
- Servostecker: 4 Klemmen
- Encoder-Eingänge: 2 Ports
- 3V analoge/digitale Sensoreingänge/-ausgänge: 4 Ports
- IMU: BN0055 9 Achsen, Beschleunigungsmesser / Kreisel / Magnetometer
- Abmessungen: 80 x 60 mm
- Gewicht: 35 g
Motortreiber DC 12 V / 0,5 A.
