Cytron Shield-MDD10 - 2-Kanal-DC-Motortreiber 7V-30V / 10A - Shield für Arduino_

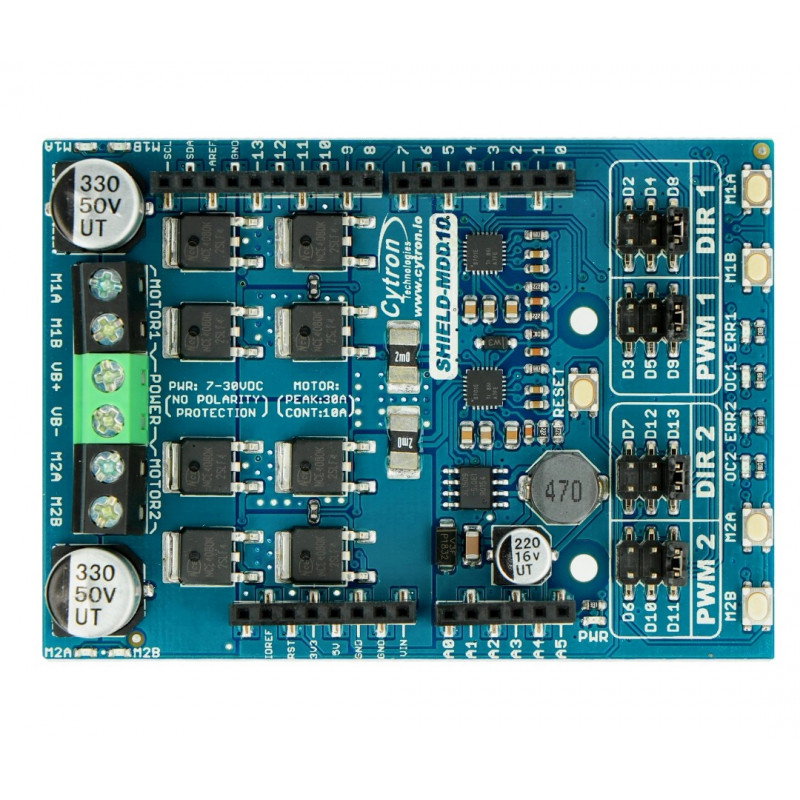

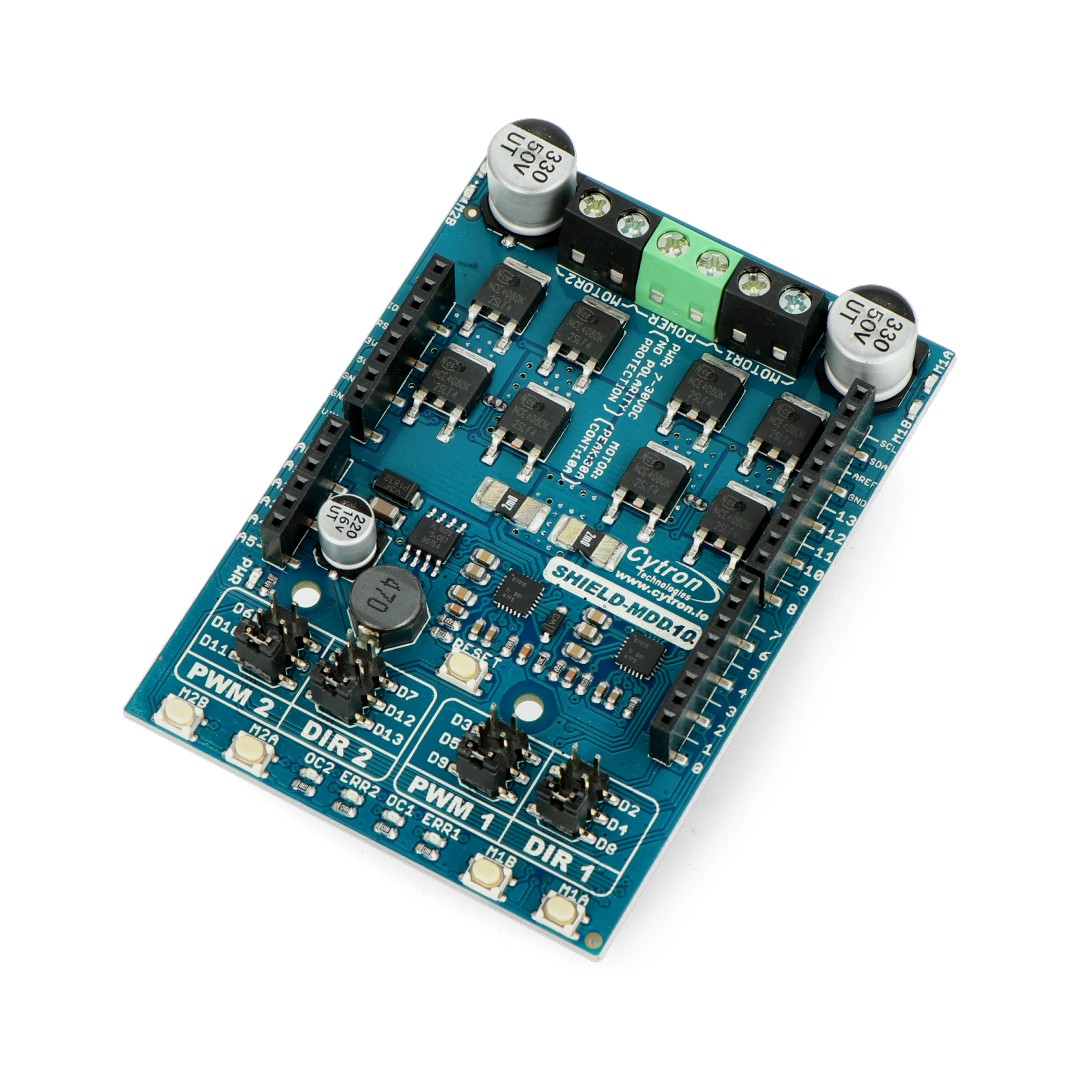

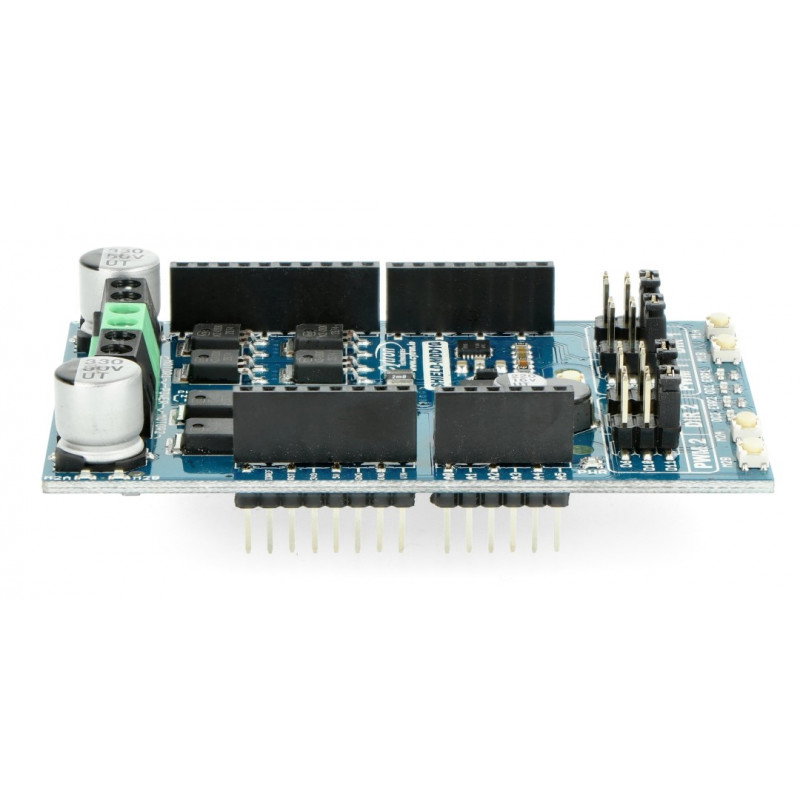

Ein Modul, mit dem Sie zwei Gleichstrommotoren oder einen Schrittmotor mit Arduino steuern können. Mit dem Schild können Sie die Drehrichtung und Drehgeschwindigkeit der Motoren mit einer Stromaufnahme von bis zu 10 A (kurzzeitig bis zu 30 A) und einer Versorgungsspannung von 7 bis 30 V einstellen. Das Schild wurde mit Jumpern ausgestattet, die es ermöglichen Sie können die Pins auswählen, die für die an den Controller gelieferten PWM- und DIR-Signale verantwortlich sind.
Der Preis konnte nicht geladen werden.
Der Aktionspreis ist nicht mit Mengenrabatten kombinierbar.
Produktbeschreibung: Cytron Shield-MDD10 - 2-Kanal-DC-Motortreiber 7V-30V / 10A - Shield für Arduino
Ein Modul, mit dem Sie zwei Gleichstrommotoren oder einen Schrittmotor mit Arduino steuern können. Mit dem Overlay können Sie Drehrichtung und Drehgeschwindigkeit von Motoren mit einer Stromaufnahme bis 10 A (kurzzeitig bis 30 A) und einer Versorgungsspannung von 7 bis 30 V einstellen . Shield wurde mit Jumpern ausgestattet, mit denen Sie die Pins auswählen können, die für das an den Controller gelieferte PWM- und DIR-Signal verantwortlich sind.
Shield Cytron Shield-MDD10 entwickelt, um mit Arduino zu arbeiten.
Das Produkt ist mit Arduino kompatibel Beispielcode und detaillierte Informationen finden Sie im Benutzerhandbuch . |

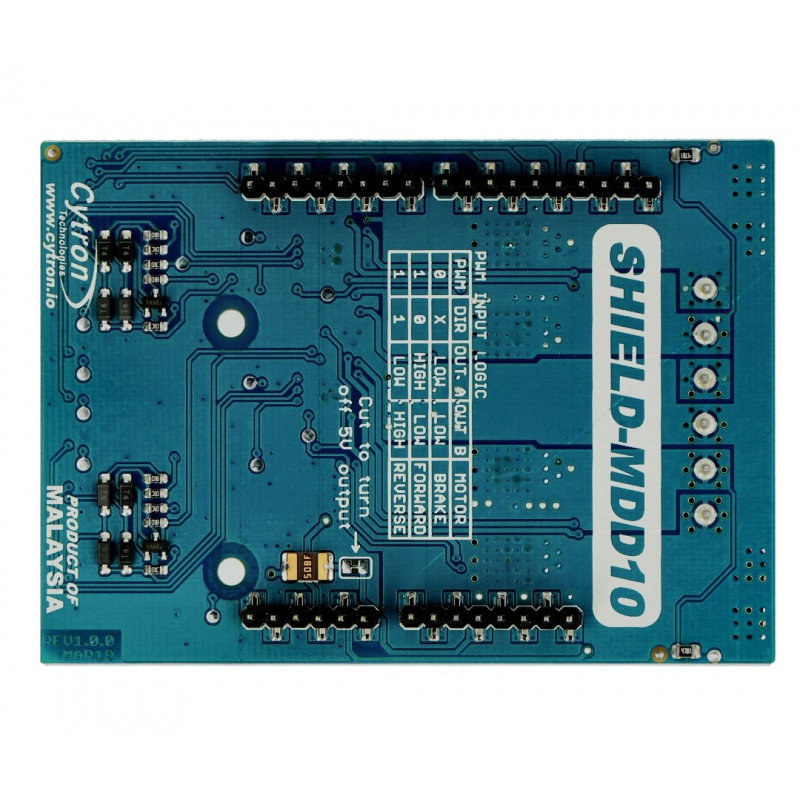

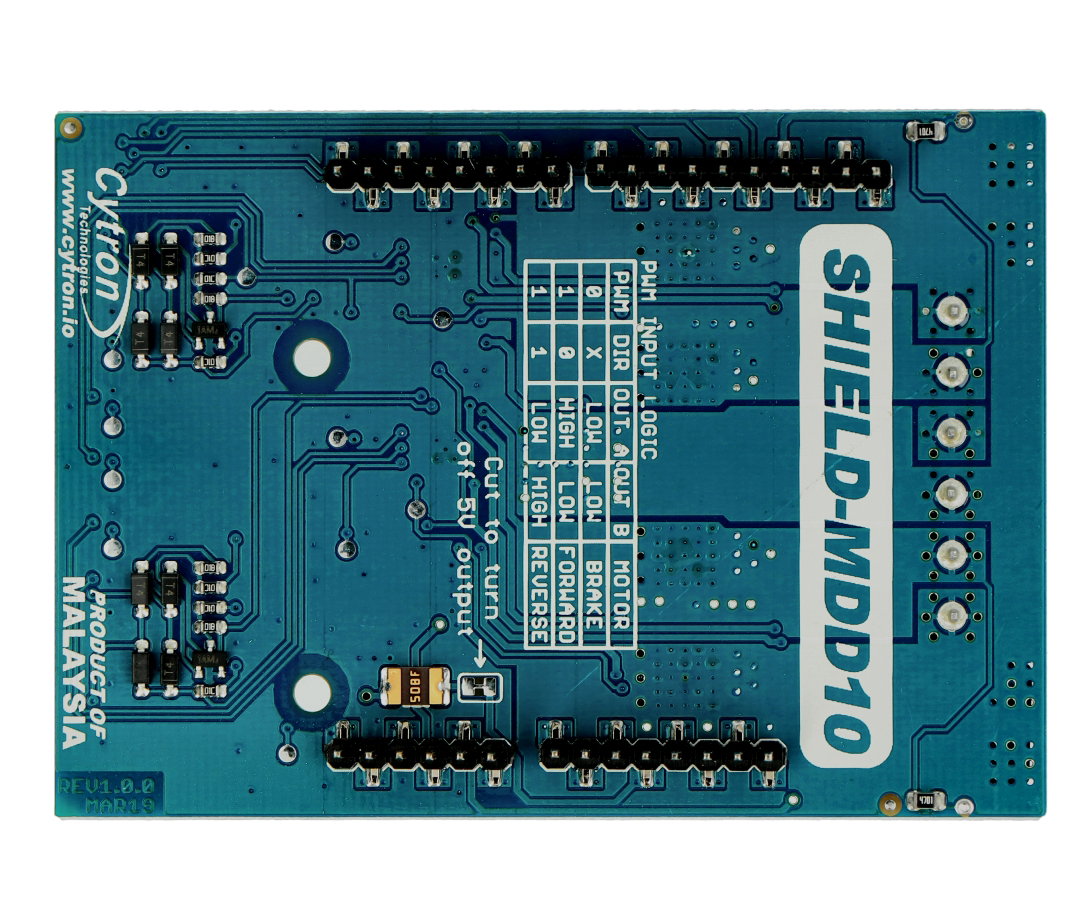

Um den Arduino von einer externen Quelle mit Strom zu versorgen, muss der Jumper unterbrochen werden.
Unterstützung für Zweikanal-DC-Motortreiber - Cytron Shield-MDD10 - 7V-58V / 25A - Schild für Arduino

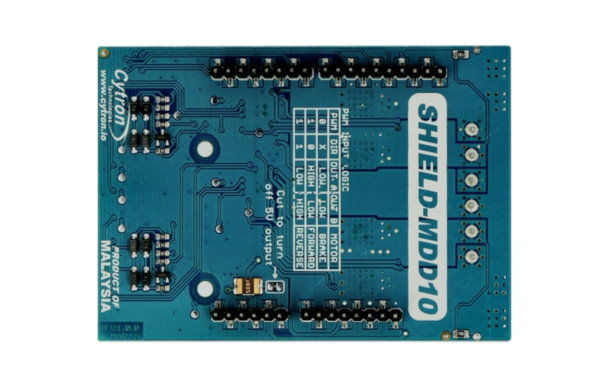

Der Schild wird von Arduino mithilfe der PWM- und DIR-Signale gesteuert, die für die Rotationsgeschwindigkeit und die Drehrichtung des Motors verantwortlich sind. Dank der Verwendung von Jumpern, mit denen Sie die I / O-Pins auswählen können, von denen das Steuersignal empfangen werden soll, ist es möglich, mehrere verschiedene Module gleichzeitig anzuschließen, ohne dass die Gefahr einer falschen Verbindung der Pins besteht. Darüber hinaus ermöglicht Ihnen die Verwendung eines Abwärtswandlers, den Controller direkt über die Abschirmung mit Strom zu versorgen. Standardmäßig ist diese Option aktiviert. Um den Arduino von einer externen Quelle mit Strom zu versorgen, müssen Sie den Jumper auf der Rückseite der Platine lösen. Detaillierte Informationen finden Sie in der Dokumentation und im Benutzerhandbuch.
Schutz des Zweikanaltreibers Cytron Shield-MDD10
Das Modul verfügt über einen Überstromschutz , der die Steuerung vor Schäden schützt, wenn der Motor stoppt oder der Motor zu groß ist. Für den Fall, dass der Motor versucht, mehr Strom zu ziehen, begrenzt die Steuerung ihn auf das Maximum. Der Regler hat auch einen Schutz gegen zu hohe Temperatur . Steigt die Plattentemperatur, wird die Strombegrenzung begrenzt. Zusätzlich ist der Regler mit einem Unterspannungsschalter ausgestattet, der dazu dient, den Reglerausgang abzuschalten, wenn die Ausgangsspannung unter die untere Schwelle fällt.
Warnung! Der Controller ist nicht gegen Verpolung geschützt, achten Sie besonders auf die Art des Anschlusses der Stromversorgung des Moduls. |
Spezifikation des Zweikanal-DC-Motortreibers - Cytron Shield-MDD10 - 7V-58V / 25A - Shield für Arduino
- Versorgungsspannung: 7 V bis 30 V
- Maximaler Dauerstrom: 10 A.
- Maximaler Momentanstrom: 30 A
- Anzahl der Kanäle:
- Gleichstrommotor: 2
- Schrittmotor: 1
- PWM-Signalfrequenz: 20 kHz
- Ausgangsleistung: 5V / 500mA
- Abmessungen: 83 x 59 x 15 mm
- Gewicht: 40 g
Cytron Shield-MDD10 - 2-Kanal-DC-Motortreiber 7V-30V / 10A - Shield für Arduino_

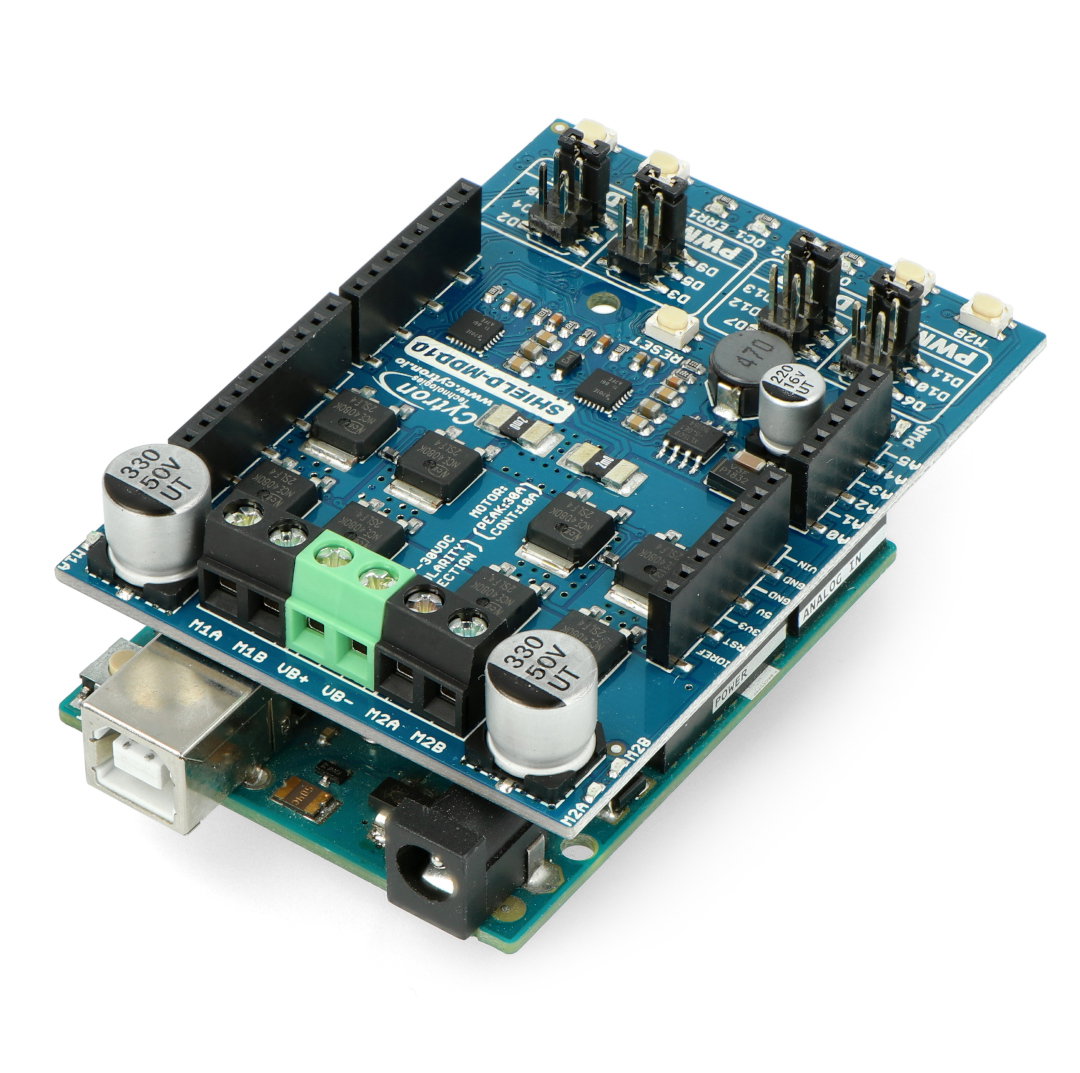

Cytron Shield-MDD10 - 2-Kanal DC 7V-30V / 10A Motortreiber - Shield für Arduino ist die beste Wahl, wenn wir die Richtung und Drehzahlregelung der Motoren aktiv ändern wollen. Das Gerät wird direkt mit dem Arduino verbunden.
Das Modul arbeitet mit Motoren bis 10 A und die Versorgungsspannung liegt zwischen 7 und 30 V. Die Platine verfügt über praktische Jumper, mit denen Sie die Pins auswählen können, die für PWM- und DIR-Signale verantwortlich sind.
Cytron Shield-MDD10 - Anwendung und technische Aspekte des DC-Motortreibers
Das vorgestellte DC-Motormanagement-Modul ermöglicht den gleichzeitigen Anschluss mehrerer unterschiedlicher Module, was durch die Verwendung der oben genannten Jumper gewährleistet wird. Cytron Shield-MDD10 - 7V-30V / 10A Zweikanal-DC-Motortreiber - Shield für Arduino kann von einer externen Quelle mit Strom versorgt werden, aber Sie können die Leistung auch direkt vom Gerät aus mit einem Abwärtswandler einstellen.
Allerdings sollte man beim Verbinden der Module untereinander wegen des fehlenden zusätzlichen Schutzes vor den negativen Folgen einer falsch gewählten Polarität aufpassen. Das Modul ist klein und extrem leicht (Gewicht 40 g). Dies ist ein großartiges Angebot für alle, die DC-Motoren in einem auf dem Arduino-Minicomputer basierenden Projekt effizient verwalten möchten!
Nützliche Links
| Name | Wert |
|---|---|
| Breite | 12 cm |
| Höhe | 7 cm |
| Tiefe | 3,5 cm |
| Gewicht | 0,064 kg |
