Produktbeschreibung: L293D Motortreiberplatine - 16V / 0,6A Motortreiber - Schild für Arduino - Iduino ST1138
Mit dem Modul können Sie vier Gleichstrommotoren oder zwei Schrittmotoren mit Hilfe von Arduino -Kits steuern. Mit dem System können Sie die Drehrichtung und -geschwindigkeit von Motoren mit einer Stromaufnahme von bis zu 600 mA einstellen.
Spezifikation des Schrittmotortreibers
- Versorgungsspannung: 4,5 V bis 16 V
- Treiber: 2 x L293D
- Maximalstrom pro Kanal: 600 mA (kurzzeitig bis 1,2 A)
- Schieberegister 74HC595
- Anzahl der unterstützten Engines:
- 4 Gleichstrommotoren
- 2 Schrittmotoren
- 2 Servoanschlüsse
- Reset-Knopf

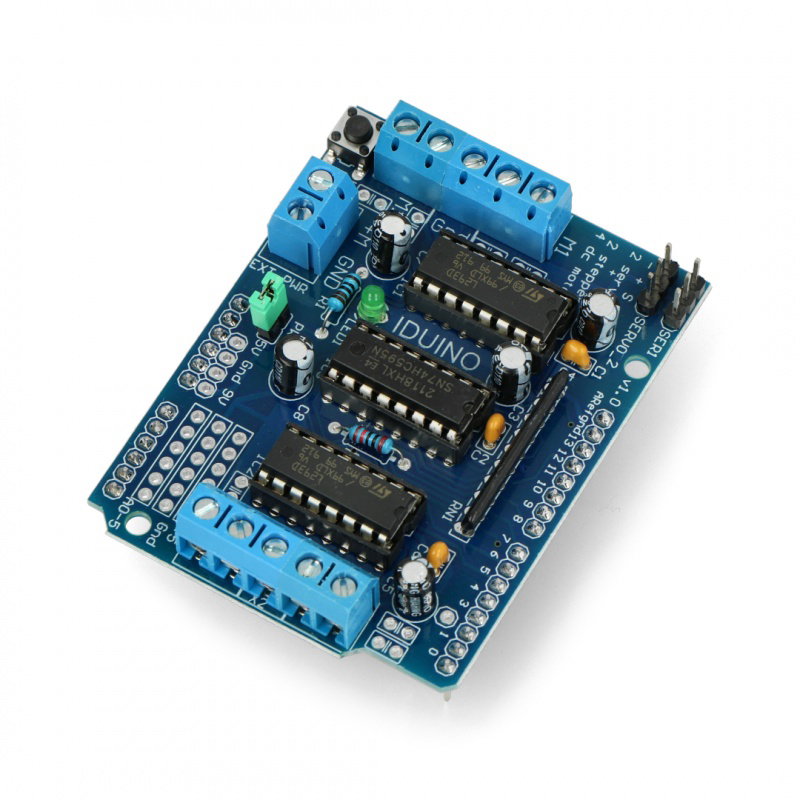

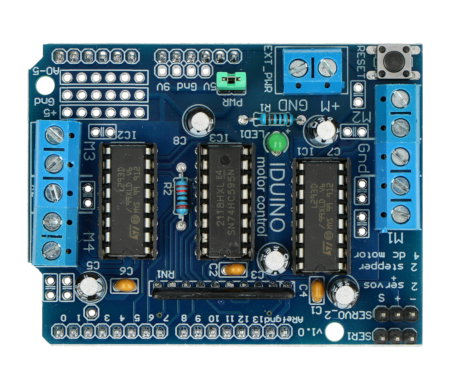

L293D Motortreiberplatine - 16 V / 0,6 A Motortreiber.

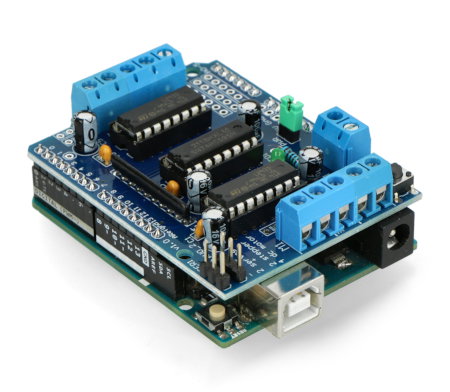

L293D Motortreiberplatine - 16 V / 0,6 A Motortreiber.
Stromversorgung der Steuerung
Um den Computeranschluss und das Arduino-Modul nicht durch einen relativ hohen Stromverbrauch der Motoren zu beschädigen, wurde die USB-Stromleitung von der Stromversorgung der Motoren selbst getrennt. Der Hersteller empfiehlt den Anschluss einer externen Stromquelle. Zu diesem Zweck kann eine Gleichstromversorgung oder eine beliebige Batterie verwendet werden. Der Benutzer kann das Arduino-Modul und das Motorschild auch separat mit Strom versorgen. Trennen Sie dazu den Jumper PWR_IMP. Es wird eine Versorgungsspannung von mehr als 12 V empfohlen.
