Produktbeschreibung: M3S550 - Dreikanal DC 22 V / 1.7 A Motorsteuerung - Overlay für Arduino - montiert - Pololu 5068
Ein Overlay, das für die Zusammenarbeit mit Arduino entwickelt wurde, um drei Gleichstrommotoren über eine I2C-Schnittstelle zu steuern. Das Modul kann Motoren mit einer Spannung von 1,8 V bis 22 V steuern. Der maximale Ausgangsstrom pro Kanal beträgt 1,7 A, wobei für einige Sekunden Spitzen von bis zu 5 A möglich sind. Der Benutzer kann mehrere Controller an denselben I2C-Bus anschließen und das Design mit zusätzlichen Motoren erweitern. Der Bausatz enthält ein vollständig montiertes Overlay.
Arduino-kompatibles Produkt!
Der Hersteller stellt eine ausführliche Bedienungsanleitung zur Verfügung, die Ihnen den Einstieg in das Modul erleichtert - sehen Sie sich diese an!

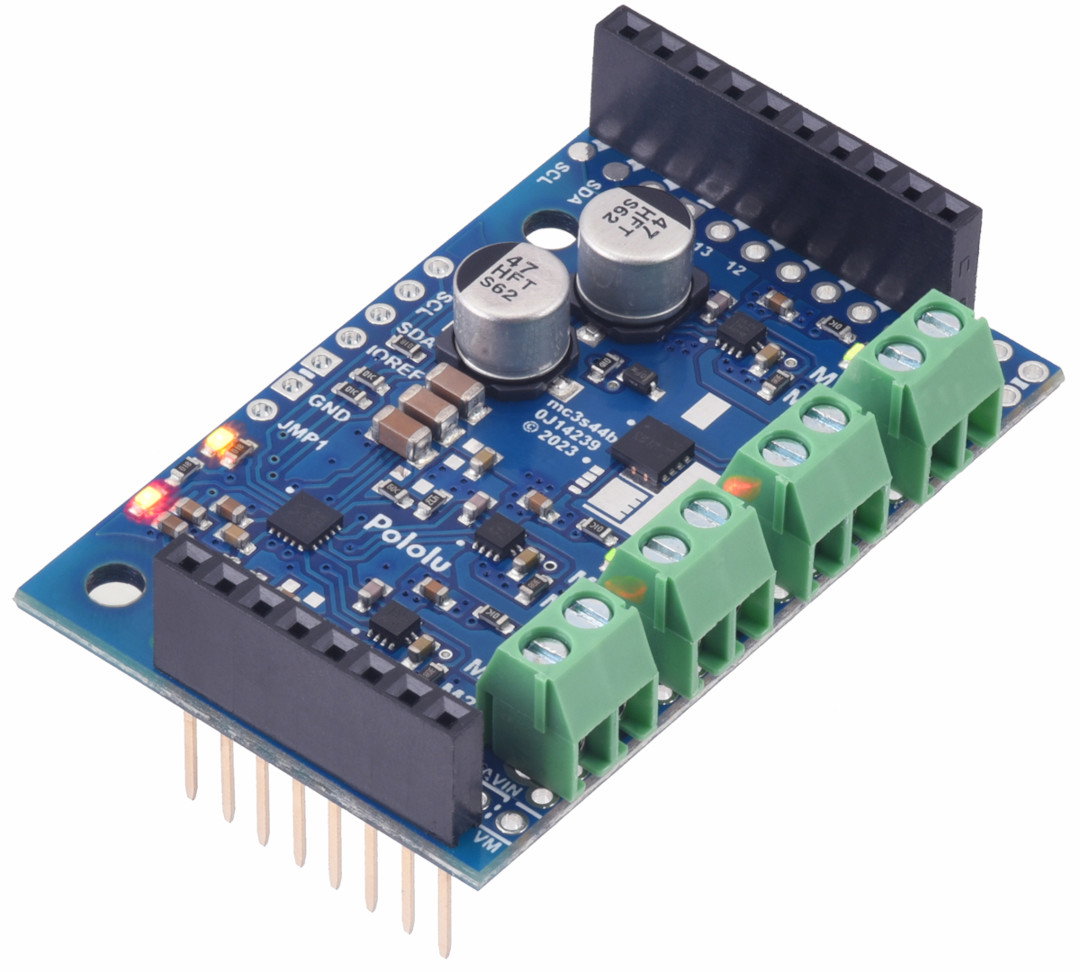

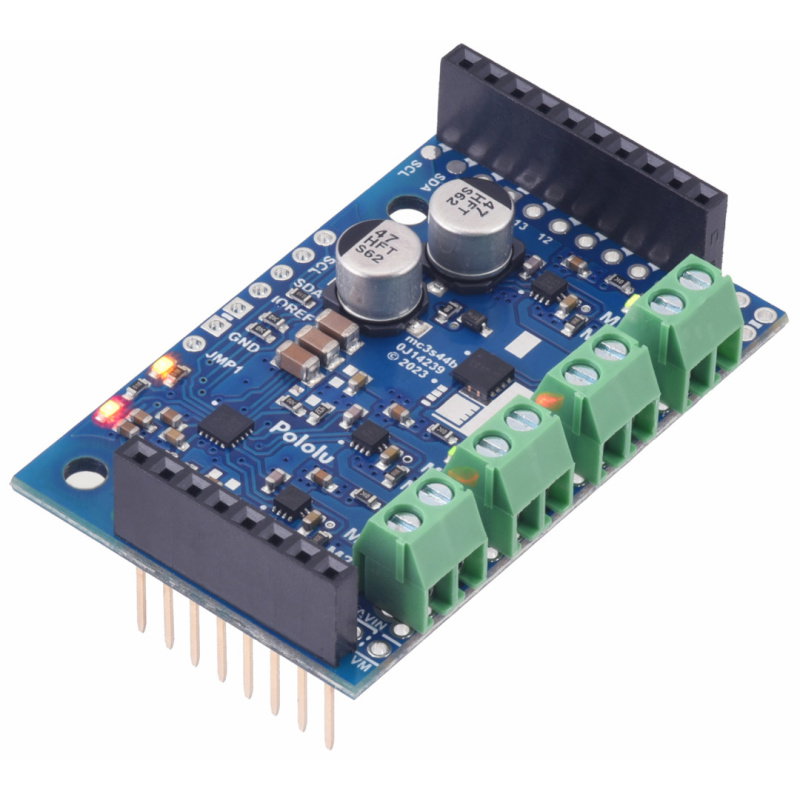

M3S550 - Dreikanal DC 22 V / 1,7 A Motorsteuerung - Overlay für Arduino - montiert - Pololu 5068.
M3S550 Controller Pinbelegung.
Hauptmerkmale des M3S550 Controllers
- Steuerung von drei DC-Motoren
- Überlagerung für Arduino

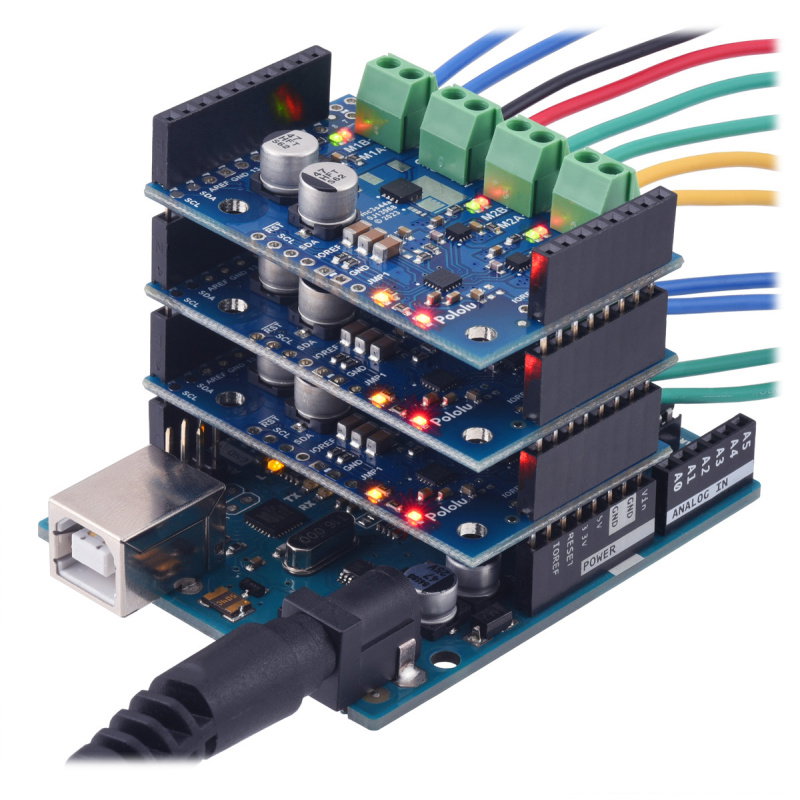

- Möglichkeit, mehrere Controller an einen einzigen Bus anzuschließen und das Projekt mit zusätzlichen Motoren zu erweitern
- Verpolungsschutz auf der Motorversorgung bis zu 20 V
- Optionale zyklische Redundanzprüfung (CRC)
- Konfigurierbare Bewegungsparameter:
- maximale Beschleunigung/Abbremsung
- Anfangsgeschwindigkeit
- Verzögerung des Richtungswechsels
- Acht PWM-Frequenzoptionen von 1 kHz bis 80 kHz
- Schutz im Falle eines Verbindungsverlustes
- Konfigurierbare automatische Fehlerreaktion
- Messung der Motorversorgungsspannung (VIN)
- Schutz gegen Rückstrom von Motoren
- Betriebszustandsanzeige über LEDs
Technische Daten des M3S550-Controllers
- Anzahl der Kanäle: 3
- Versorgungsspannung: von 1,8 V bis 22 V
- Betriebsspannung des Logikteils: von 3,1 V bis 5,5 V
- Dauerstrom pro Kanal: 1,7 A
- Maximaler Augenblicksstrom: 5 A
- PWM-Frequenz: 1 kHz bis 80 kHz
- Abmessungen: 32,5 x 56 mm
- Gewicht: 8 g
Inhalt des Kits
- M3S550 - Dreikanal DC 22 V / 1,7 A Motorcontroller - Arduino Overlay - montiert - Pololu 5068

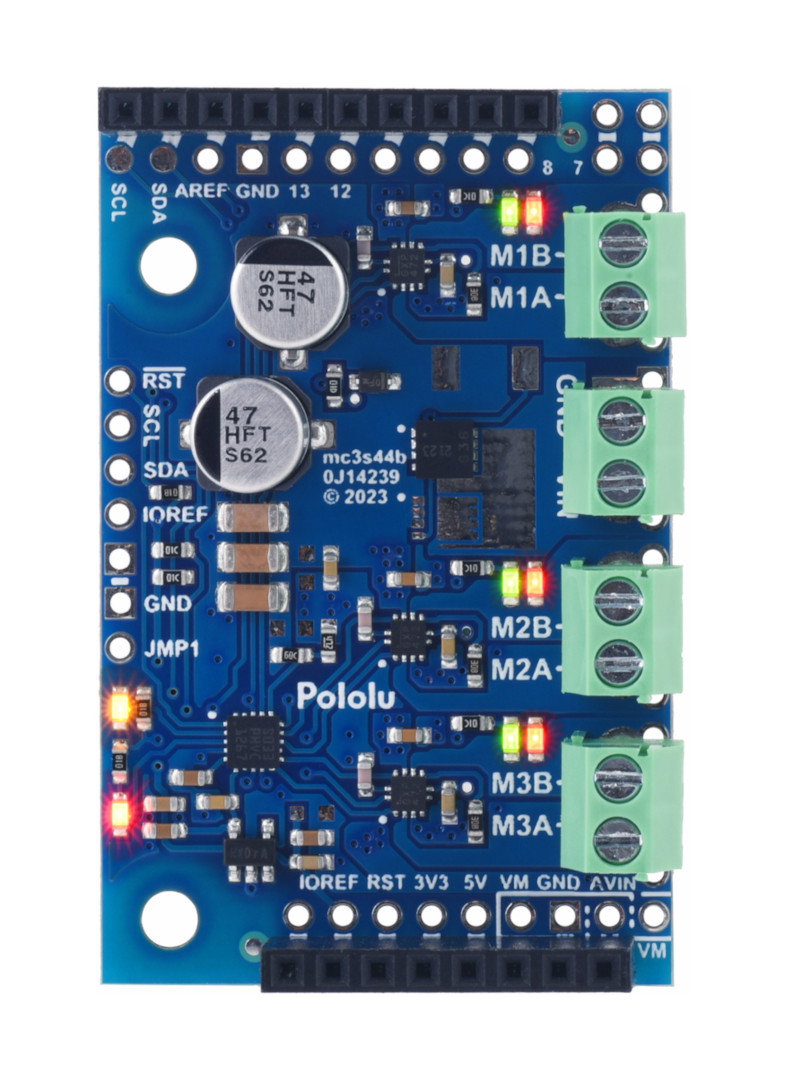

Der Controller ist mit Arduino-Boards kompatibel.
