Produktbeschreibung: Klavierlötset – Lernset zum Erlernen des Lötens – ATmega328P – Lötbar 333181

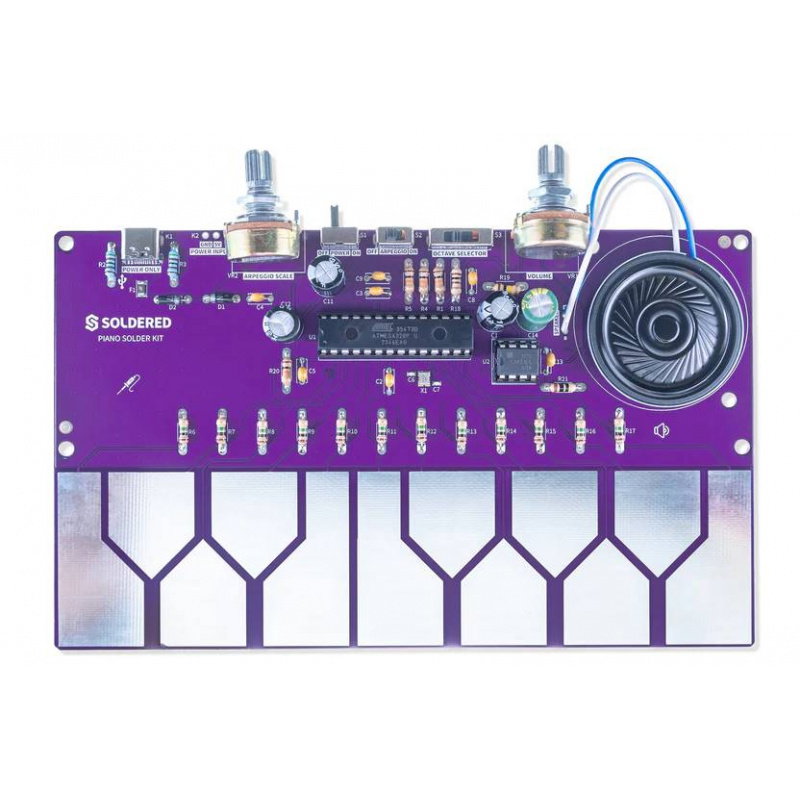

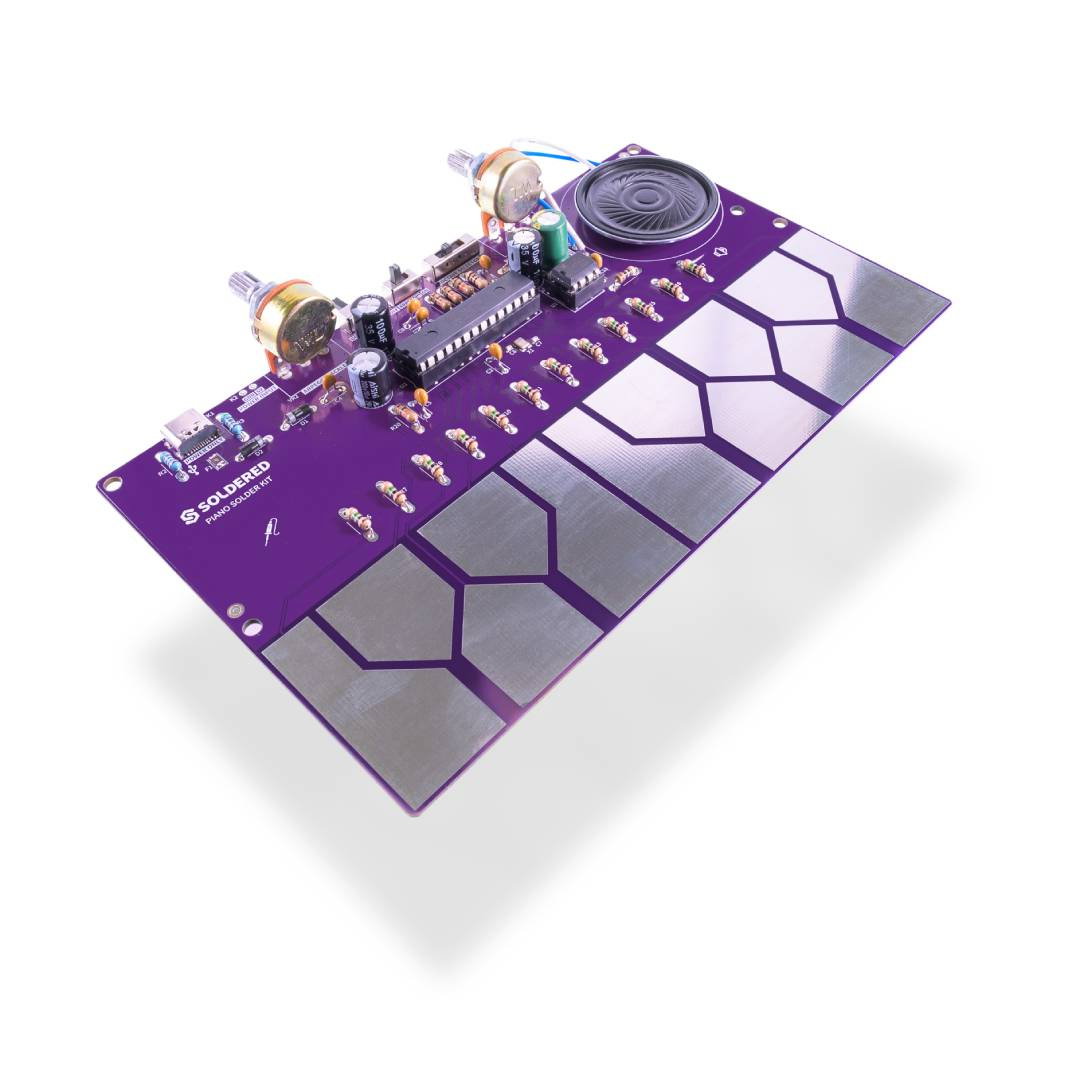

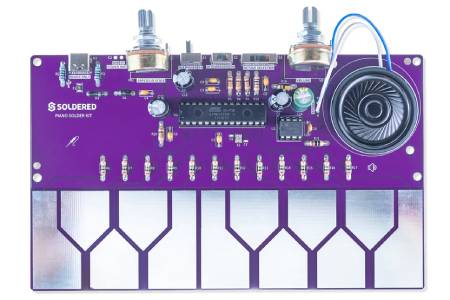

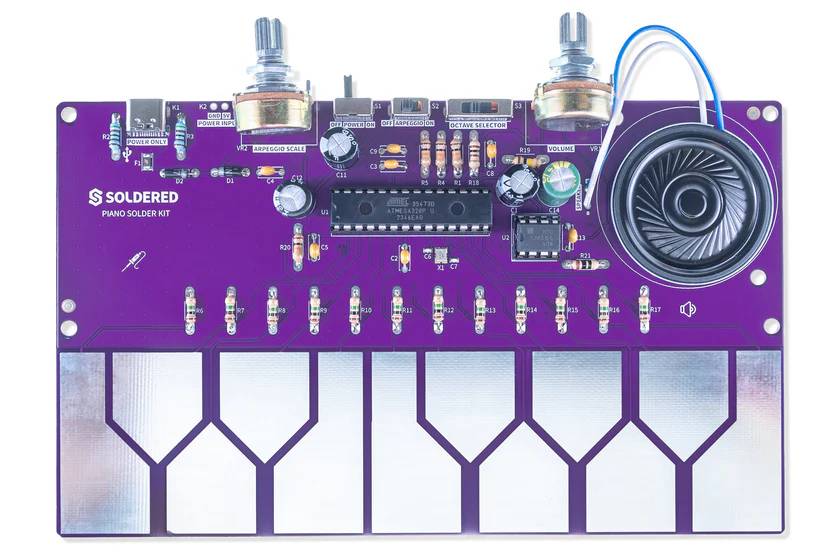

Das Piano-Lötset ist ein Lernset, das Löten und die Grundlagen der Elektronik anhand des Baus eines interaktiven Touch-Pianos vermittelt . Das Projekt verwendet einen ATmega328P- Mikrocontroller, der vorprogrammiert und nach dem Zusammenbau sofort einsatzbereit ist. Das Instrument ist mit 12 kapazitiven Berührungssensoren ausgestattet, die das Spielen ohne mechanische Tasten ermöglichen. Das System nutzt einen LM386- Audioverstärker mit einem mitgelieferten 8-Ω-Lautsprecher . Zwei Potentiometer dienen zur Einstellung von Lautstärke und Arpeggio-Geschwindigkeit, während Schalter das Ändern der Oktave und das Aktivieren zusätzlicher Betriebsmodi ermöglichen. Die Stromversorgung erfolgt über einen USB-Typ-C- Anschluss . Mit diesem Set erwerben Sie praktische Montagekenntnisse und bauen gleichzeitig ein funktionsfähiges elektronisches Gerät mit musikalischem Charakter.
Piano Lötset - Lehrbausatz zum Erlernen des Lötens - ATmega328P - Lötbar 333181.
Das Piano Solder Kit ist ein Lernset, mit dem man ein interaktives Touch-Piano bauen kann.
Hauptmerkmale des Klavierlötsets
- 12 kapazitive Tasten : Touch-Steuerung ohne mechanische Tasten
- ATmega328P-Mikrocontroller : werkseitig programmiertes System, sofort einsatzbereit nach der Montage
- LM386-Audioverstärker : Sorgt für eine ausreichende Verstärkung des Audiosignals für den Lautsprecher.
- Arpeggio-Modus : Fähigkeit, automatisch eine Klangfolge abzuspielen.
- Lautstärke- und Arpeggio-Geschwindigkeitsregelung : zwei Potentiometer zur Steuerung der Instrumentenfunktionen
- 4 Oktaven Umfang : Erweiterte musikalische Möglichkeiten
- THT-Löten lernen : Praktische Übung zur Montage von Durchsteckbauteilen
- USB-Typ-C-Anschluss : modernes und praktisches 5-V-Netzteil
- Open Source : Zugriff auf Quellcode und Dokumentation auf GitHub
- Inklusive 8-Ω-Lautsprecher : Ermöglicht das sofortige Testen der Gerätefunktion
Lernset zum Erlernen des Lötens und der Elektronik

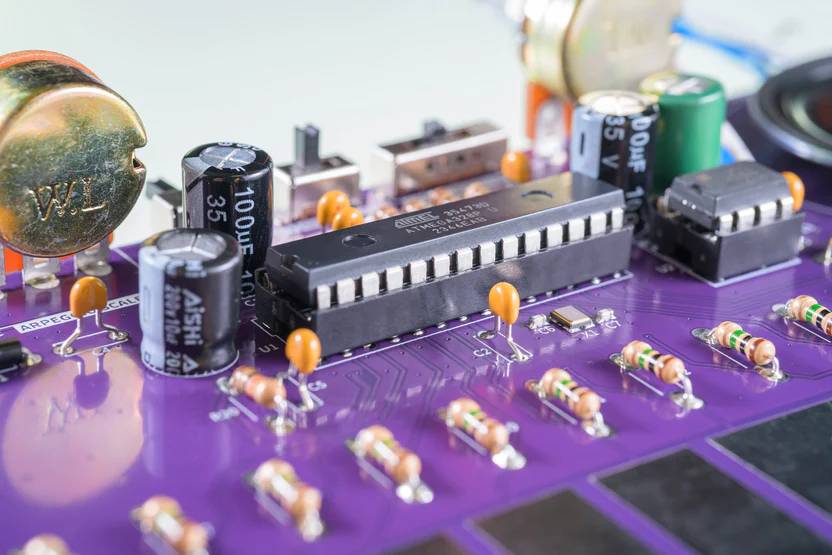

Das Klavierlötset wurde als praktisches Lernwerkzeug für alle entwickelt, die sich mit Elektronik und Löten vertraut machen möchten . Sie bestücken eine Leiterplatte selbst mit allen bedrahteten Bauteilen und erlernen dabei grundlegende Löttechniken, die Identifizierung elektronischer Bauteile und die Prinzipien des korrekten Aufbaus elektronischer Schaltungen. Beim Zusammenbau des Sets lernen Sie Widerstände , Kondensatoren , Dioden und Potentiometer zu identifizieren. Das Projekt demonstriert außerdem die Funktionsweise kapazitiver Berührungssensoren, Audioverstärker und Mikrocontroller, die in eingebetteten Systemen eingesetzt werden. Nach dem Zusammenbau erhalten Sie ein voll funktionsfähiges elektronisches Klavier, das auf Berührungen reagiert . Für den Bausatz müssen die Bauteile selbst verlötet werden; beim Umgang mit dem Lötkolben ist daher Vorsicht geboten. Dank der klaren Schritt-für-Schritt-Anleitung eignet er sich für Anfänger, Schüler, Hobbybastler, Tüftler, MINT-Labore und Elektroniklabore an Schulen.
Das Projekt ermöglicht es Ihnen, praktische Erfahrungen im Aufbau elektronischer Systeme und in der Diagnose korrekter Verbindungen zu sammeln.
Das Piano-Lötset eignet sich perfekt als Lernset zum Erlernen von Elektronik und Löttechniken zu Hause oder in der Schule.
Technische Spezifikationen des Sets
- Mikrocontroller: ATmega328P
- Audioverstärker: LM386
- Anzahl der Tasten: 12
- Tastenart: kapazitive Berührungssensoren
- Oktavumfang: 4 Oktaven
- Lautstärkeregler: 10 kΩ Potentiometer
- Geschwindigkeitsregelung für Arpeggien: 100 kΩ Potentiometer
- Betriebsmodi: Arpeggio EIN/AUS, Oktavauswahl
- Lautsprecher: 8 Ω
- Stromversorgung: 5 V über USB Typ-C
- Montageart: THT – Durchgangsloch
- Projekttyp: DIY-Lötset
- Aktive Bauelemente: Widerstände, Kondensatoren, Dioden, integrierte Schaltungen
- Dokumentation und Quellcode: Open Source
- Abmessungen: 165 x 98 mm

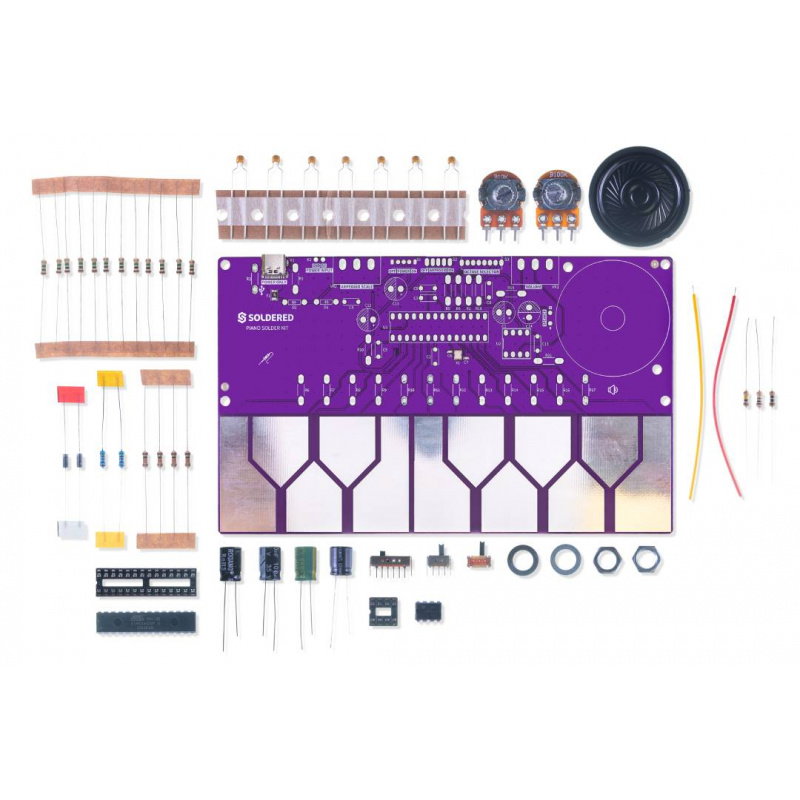

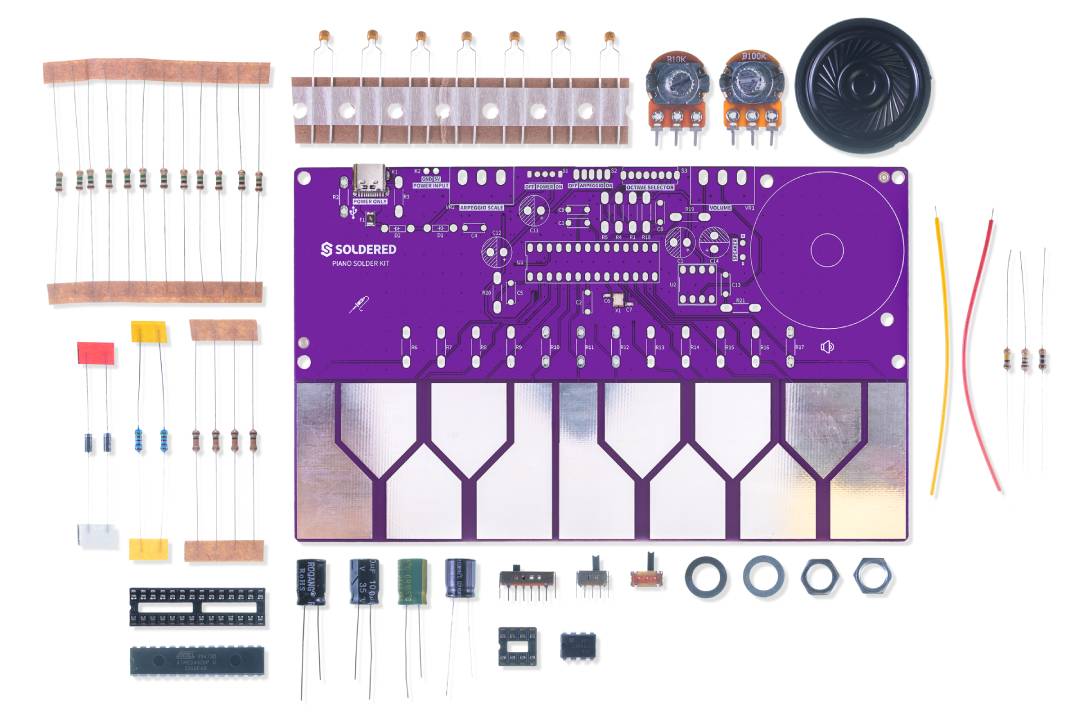

Inhalt des Sets

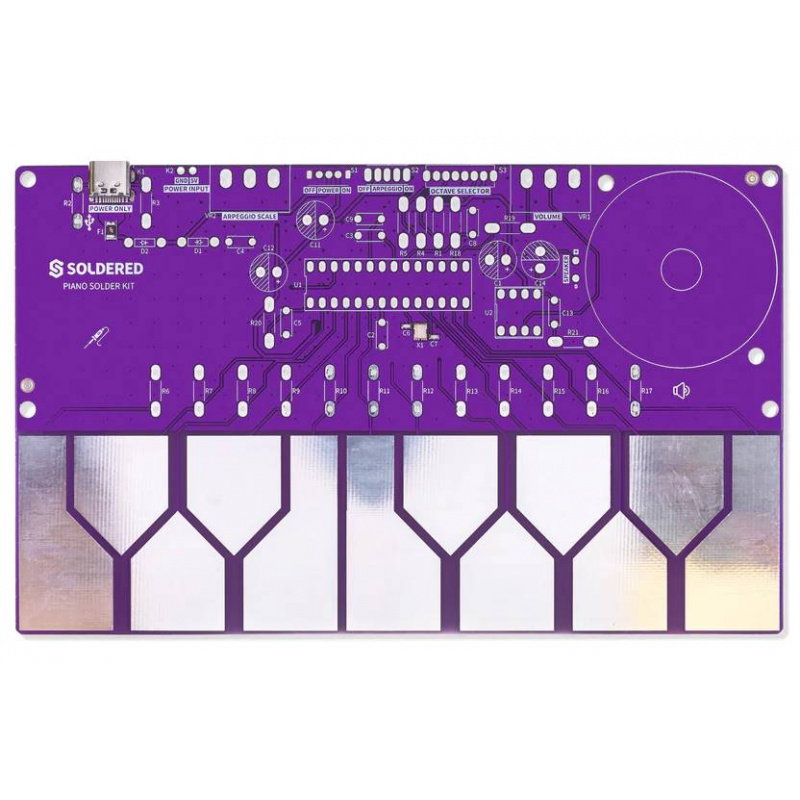

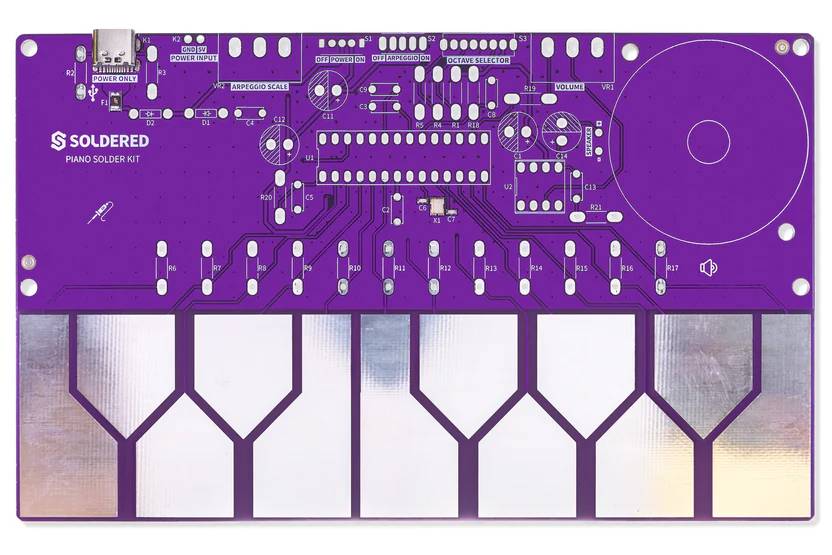

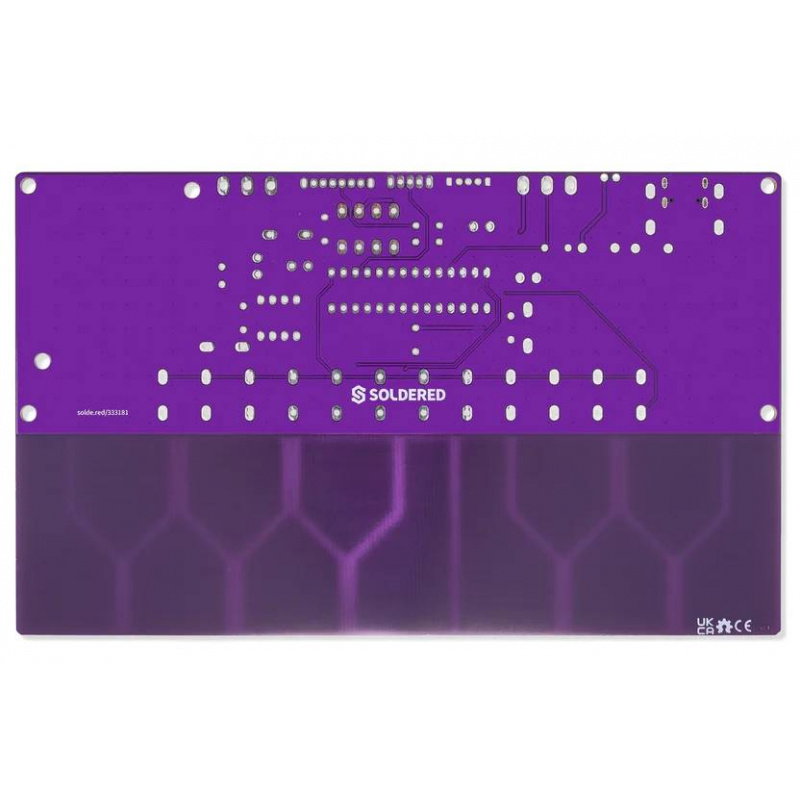

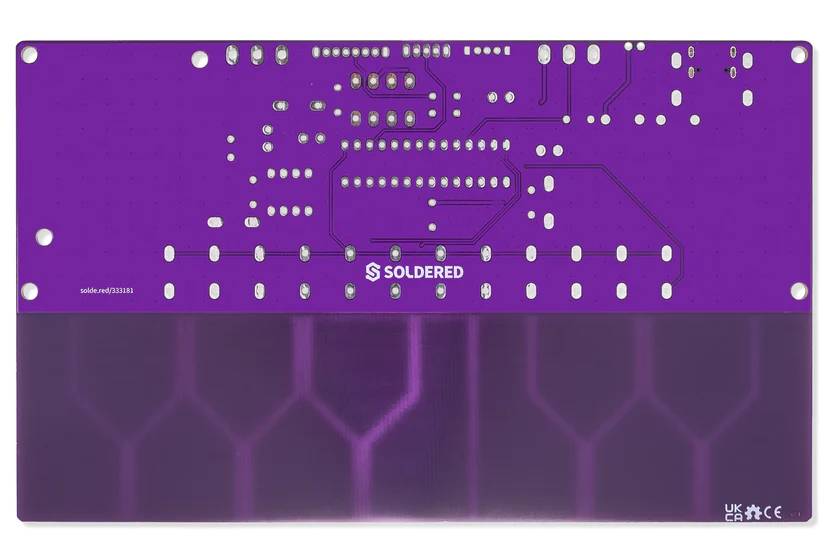

- Klavierplatine mit Montagemarkierungen, 12 Touchpads, angelötetem USB-Typ-C-Anschluss und 16-MHz-Quarzresonator
- ATmega328P-Mikrocontroller im DIP-28-Gehäuse
- DIP-28-Sockel für Mikrocontroller
- LM386-Audioverstärkerschaltung im DIP-8-Gehäuse
- DIP-8-Sockel für LM386-Chip
- Arpeggio-Modus-Schalter
- Oktavwahlschalter
- EIN/AUS-Schalter
- 10 kΩ Potentiometer zur Lautstärkeregelung
- 100-kΩ-Potentiometer zur Einstellung der Arpeggio-Geschwindigkeit
- 12 1 MΩ Widerstände
- 1 Widerstand 100 kΩ
- 5 10 kΩ Widerstände
- 2 x 5,1 kΩ Widerstände
- 1 Widerstand 100 Ω
- 1 Widerstand 10 Ω
- 7 Keramikkondensatoren 100 nF
- 2 Elektrolytkondensatoren 100 µF
- 1 Elektrolytkondensator 1000 µF
- 1 Elektrolytkondensator 680 µF
- 2 Dioden 1N4007
- 8-Ohm-Lautsprecher
- 2 vorbereitete Drähte zum Anlöten des Lautsprechers
