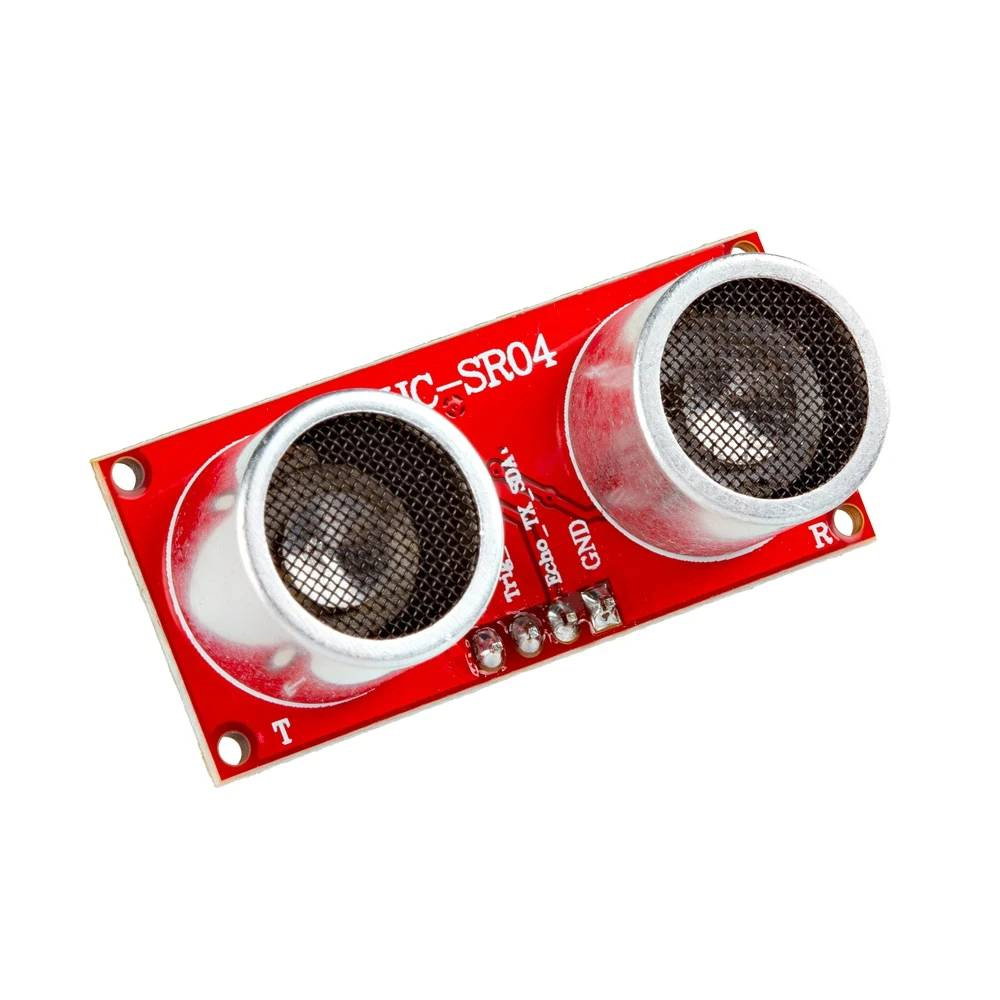

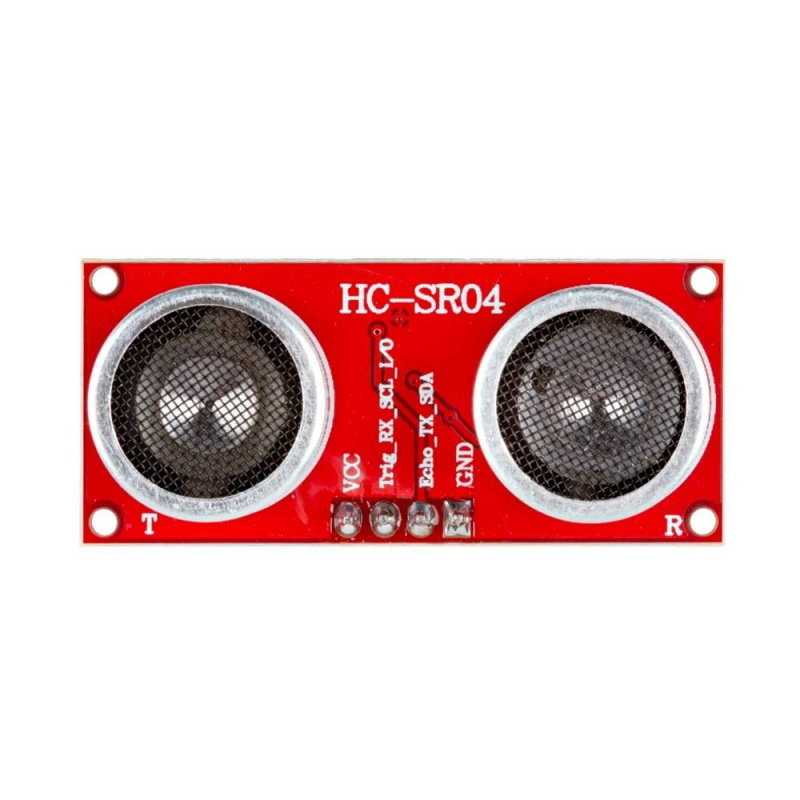

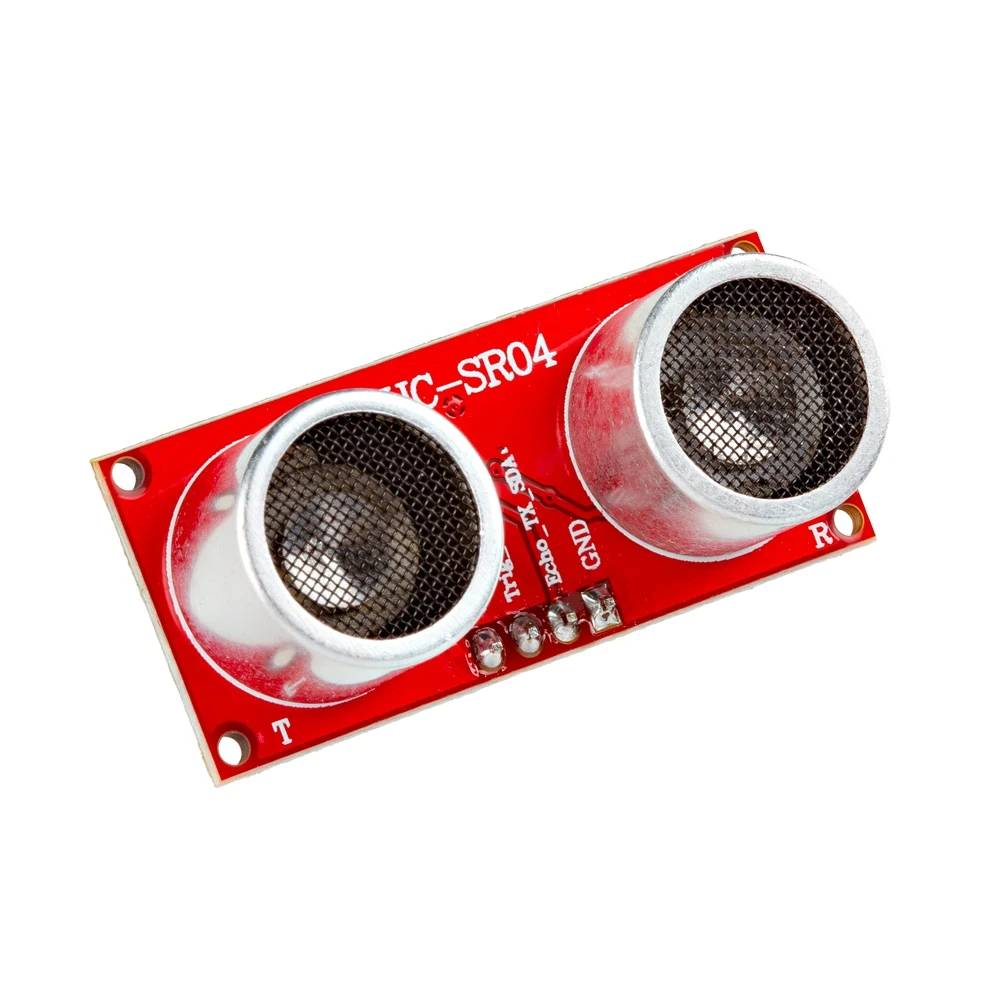

Produktbeschreibung: Ultraschall-Distanzsensor HC-SR04 2 - 400 cm - SparkFun SEN-28798
Das HC-SR04 ist ein beliebtes Ultraschallmodul für präzise, berührungslose Distanzmessungen . Der Sensor nutzt einen 40-kHz-Ultraschallsender und -empfänger . Die Messung erfolgt durch Analyse der Laufzeit des vom Hindernis reflektierten Signals. Mit einem Messbereich von 2 cm bis 400 cm und einer Genauigkeit von bis zu 3 mm eignet sich das Modul ideal für den Bau von mobilen Robotern, Hindernisvermeidungssystemen, intelligenten Geräten und Bildungsprojekten. Der Sensor verfügt über vier Pins (VCC, Trig, Echo und GND) und lässt sich so problemlos in Mikrocontroller und Entwicklungsplattformen integrieren. Zusätzliche Elektronik zur Stabilisierung der Messwerte trägt dazu bei, instabile Messergebnisse auch in anspruchsvollen Anwendungen zu vermeiden.
Das Produkt ist mit Mikrocomputern wie Arduino und Raspberry Pi kompatibel.

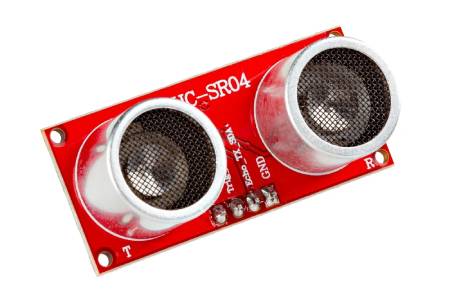

Ultraschall-Distanzsensor HC-SR04 2 - 400 cm - SparkFun SEN-28798.
Der Ultraschall-Distanzsensor wird mit einer Spannung von 3,3 V bis 5 V betrieben.
Hauptmerkmale des Abstandssensors
- Berührungslose Messung : Messung von Abständen ohne physischen Kontakt mit dem Objekt
- Großer Messbereich : Unterstützt Abstände von 2 cm bis 4 m
- Hohe Genauigkeit : Messgenauigkeit bis zu 3 mm
- 3,3-V- und 5-V-Stromversorgung : kompatibel mit vielen Entwicklungsplattformen
- 40 kHz Betriebsfrequenz : stabile und schnelle Distanzmessung
- Zusätzliches Filtersystem : reduziert instabile und sprunghafte Messwerte
- Einfache Bedienung : Kommunikation über Trigger- und Echo-Pins
- Kompaktes Design : Dank der geringen Abmessungen lässt es sich leicht in DIY-Projekte und Roboter einbauen.

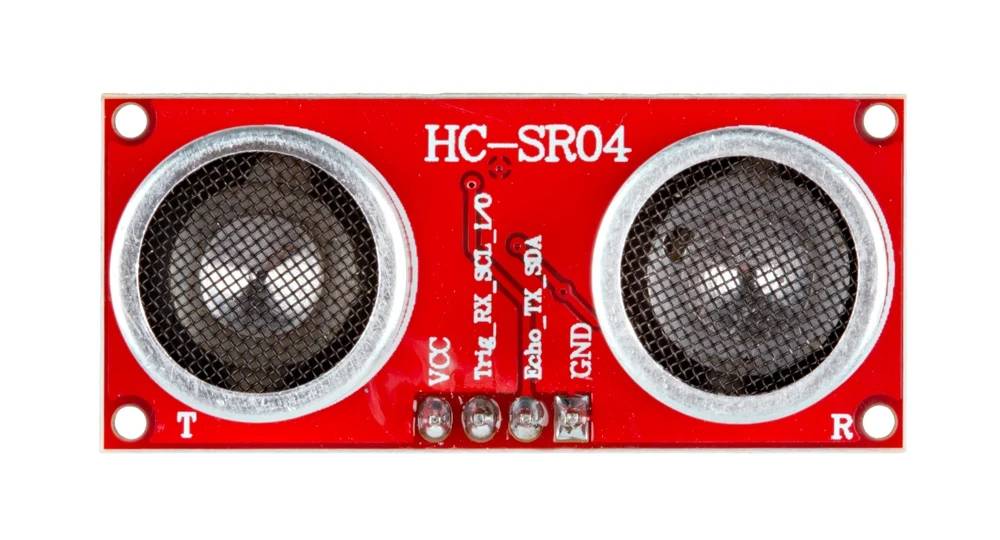

HC-SR04 Sensor-Pinbelegung und Kompatibilität
Das Modul verfügt über vier grundlegende Pins zur schnellen Integration in elektronische Systeme. Der VCC -Pin versorgt das Modul mit einer Spannung zwischen 3,3 V und 5 V , GND dient als Masse, und die Pins Trig und Echo werden zum Auslösen von Messungen bzw. zum Empfangen von Rückmeldungen verwendet. Der Sensor ist kompatibel mit gängigen Bildungs- und Prototyping-Plattformen wie Arduino , SparkFun RedBoard , micro:bit , ESP32 , ESP8266 und Raspberry Pi . Dank seiner einfachen TTL-Schnittstelle lässt es sich mit nahezu jedem Mikrocontroller mit digitalen Ein- und Ausgängen betreiben. Das Modul eignet sich ideal für Roboterprojekte, Automatisierungssysteme und intelligente IoT-Geräte.
Anschlussdiagramm des Sensors an den Arduino.
Der HC-SR04-Sensor wird in mobilen Robotern zur Hinderniserkennung und autonomen Navigation eingesetzt.
Technische Spezifikationen des Sensors
- Betriebsspannung: 3,3 V bis 5 V DC
- Stromverbrauch: 15 mA
- Betriebsfrequenz: 40 kHz
- Messbereich: von 2 cm bis 400 cm
- Messgenauigkeit: bis zu 3 mm
- Messwinkel: 15°
- Triggersignal: TTL-Impuls, 10 µs
- Echosignaltyp: TTL-Signal proportional zur Entfernung
- Schnittstelle: Trigger / Echo
- Farbe: Rot
- Abmessungen: 45 x 20 x 15 mm
Inhalt des Sets
- 1x Ultraschall-Distanzsensor HC-SR04-R
