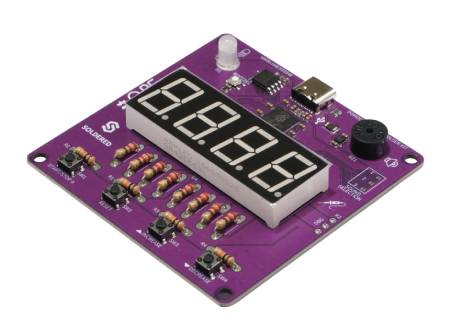

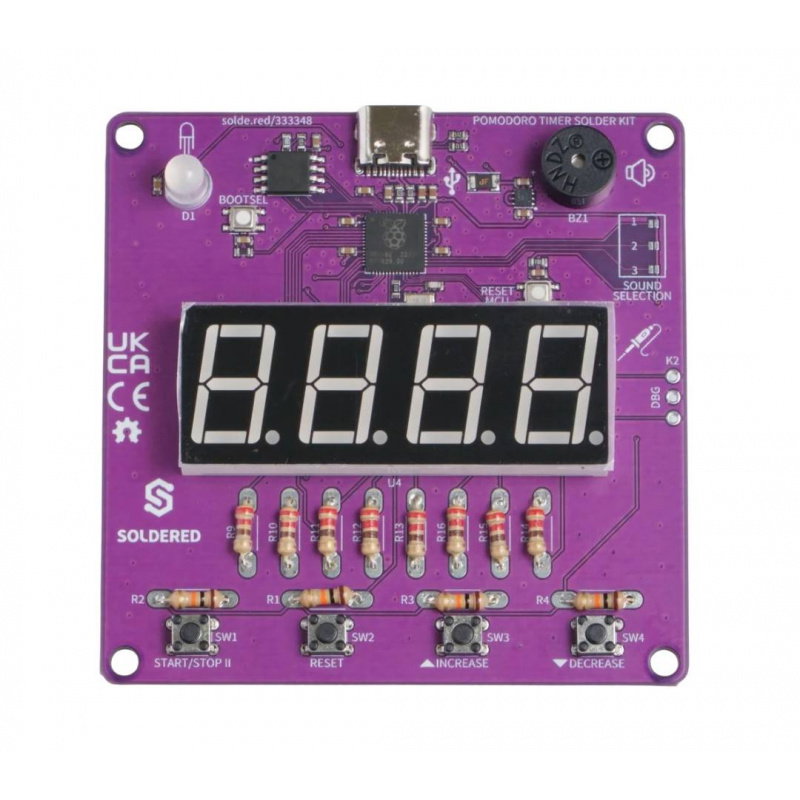

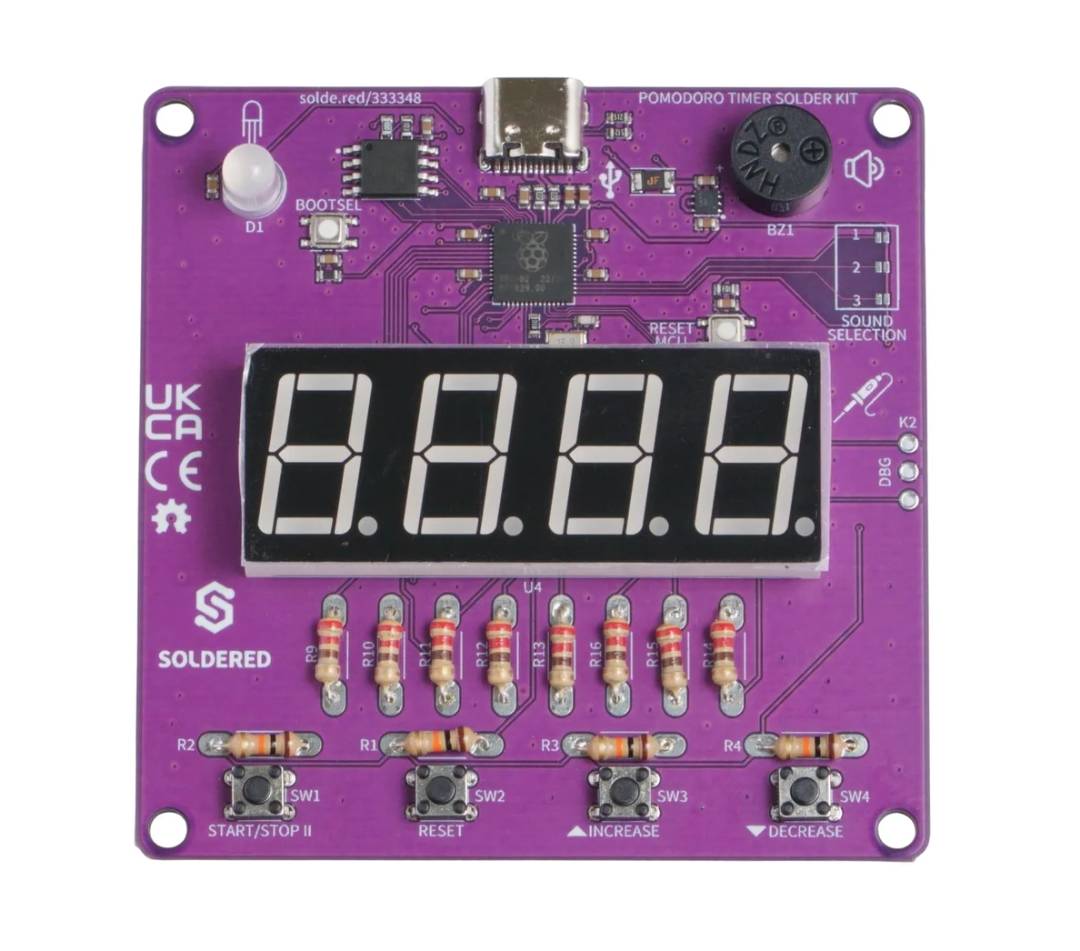

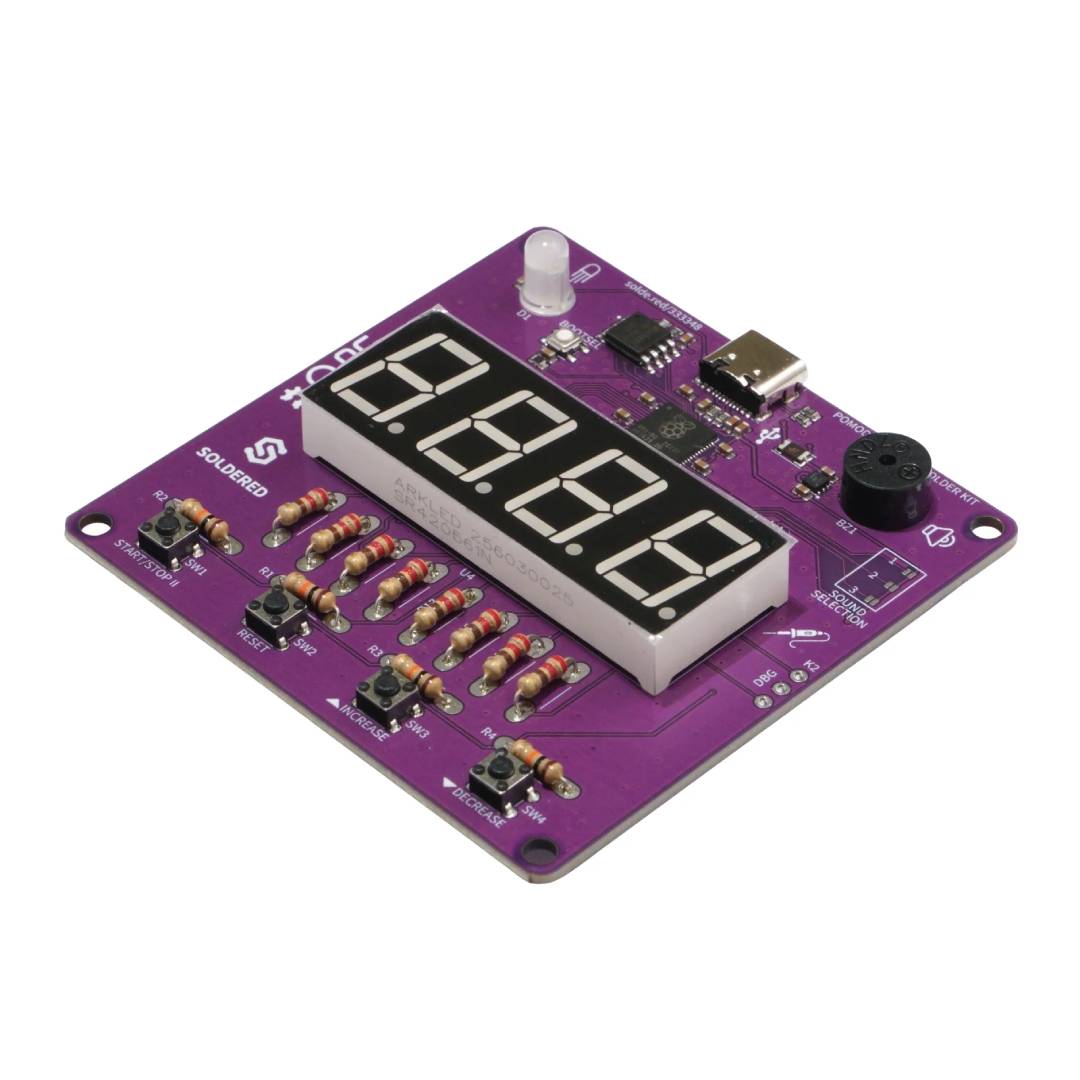

Produktbeschreibung: Pomodoro-Timer-Lötset – Lernset zum Erlernen des Lötens – RP2040 – Lötset 333348
Das Pomodoro-Timer-Lötset kombiniert ein praktisches Zeitmanagement-Tool mit einer Löt- und Programmieranleitung. Nach dem Zusammenbau fungiert das Set als Tischtimer und wechselt zwischen Konzentrations- und Pausenphasen . Der Standardzyklus beträgt 25 Minuten Arbeit und 5 Minuten Pause , die Länge beider Phasen lässt sich jedoch über die Tasten anpassen. Die verbleibende Zeit wird auf einem übersichtlichen 4-stelligen 7-Segment-Display angezeigt. Eine adressierbare WS2812B RGB- LED signalisiert den aktuellen Betriebsmodus: Rot steht für Konzentration, Grün für Pause und Gelb für einen bevorstehenden Phasenwechsel. Ein eingebauter Summer ertönt am Ende der Sitzung, und über Jumper kann eine von vier Melodien ausgewählt werden.
Pomodoro-Timer-Lötset - Lehrset zum Erlernen des Lötens - RP2040 - Lötbar 333348.
Mit dem Pomodoro-Timer-Lötset können Sie einen programmierbaren Timer bauen.
Hauptmerkmale des Pomodoro-Timer-Sets
- DIY-Set : Ein Projekt der Stufe 2, das sich an Personen mit grundlegenden Lötkenntnissen richtet.
- RP2040-Mikrocontroller : Dual-Core-ARM-Cortex-M0+-Chip mit einer Taktfrequenz von bis zu 133 MHz und 264 KB SRAM
- MicroPython-Programmierung : Möglichkeit zur Änderung des Timerbetriebs, der LED-Farben und der Tonsignale
- Anpassbare Sitzungszeiten : Fokus- und Ruhezeiten in 5-Minuten-Schritten festlegen
- Klassischer Pomodoro-Modus : Standardmäßig 25 Minuten Arbeit und 5 Minuten Pause.
- 4-stellige 7-Segment-Anzeige : übersichtliche Darstellung der eingestellten und verbleibenden Zeit

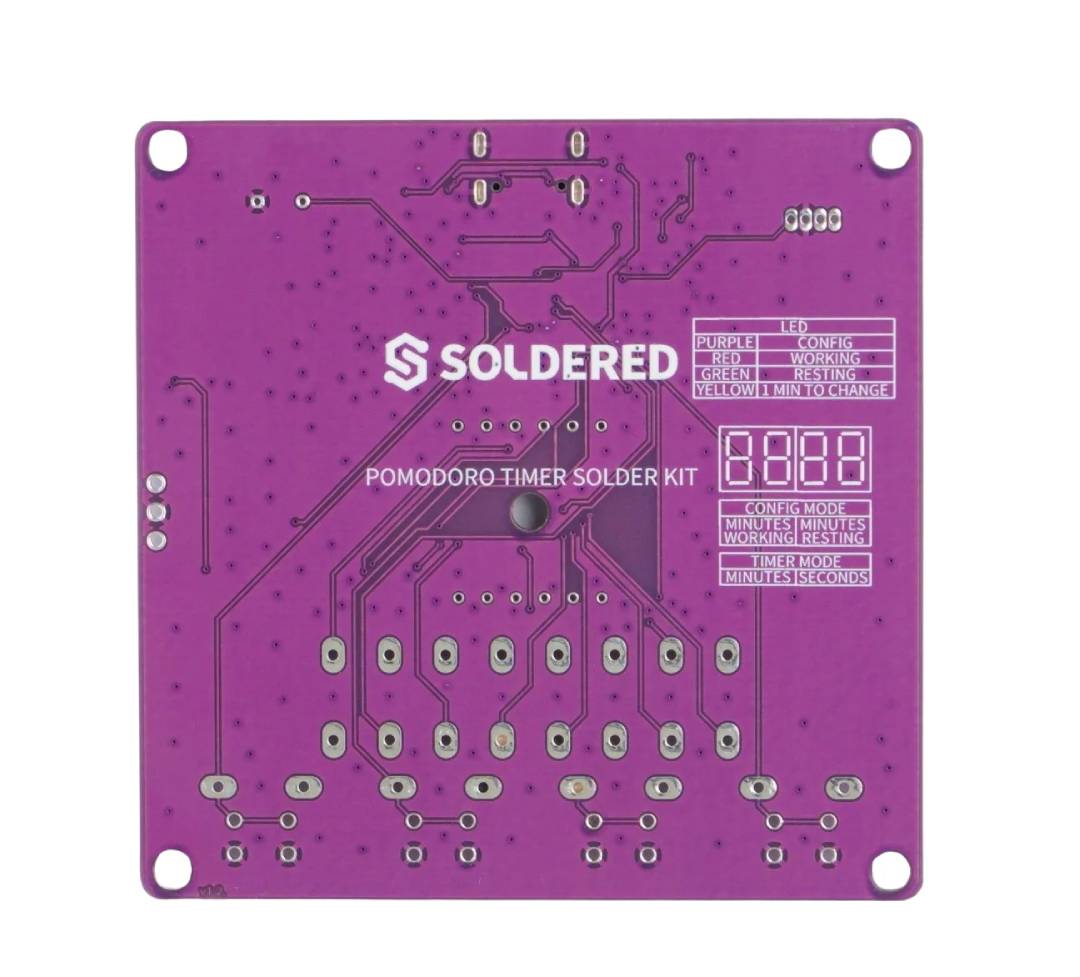

- WS2812B RGB-LED : Visuelle Informationen zu Betriebsmodus, Pause, Konfiguration und bevorstehendem Phasenwechsel
- Vier Bedientasten : Start, Pause, Zurücksetzen und Zeiteinstellung
- Summer mit Melodieauswahl : vier Signalarten, die über Jumper ausgewählt werden
- USB-Typ-C-Anschluss : ein Anschluss zur Stromversorgung und Programmierung der Platine
- Open-Source-Design : Zugriff auf Quellcode, Schaltpläne, KiCad-Dateien und 3D-druckbare Gehäusemodelle

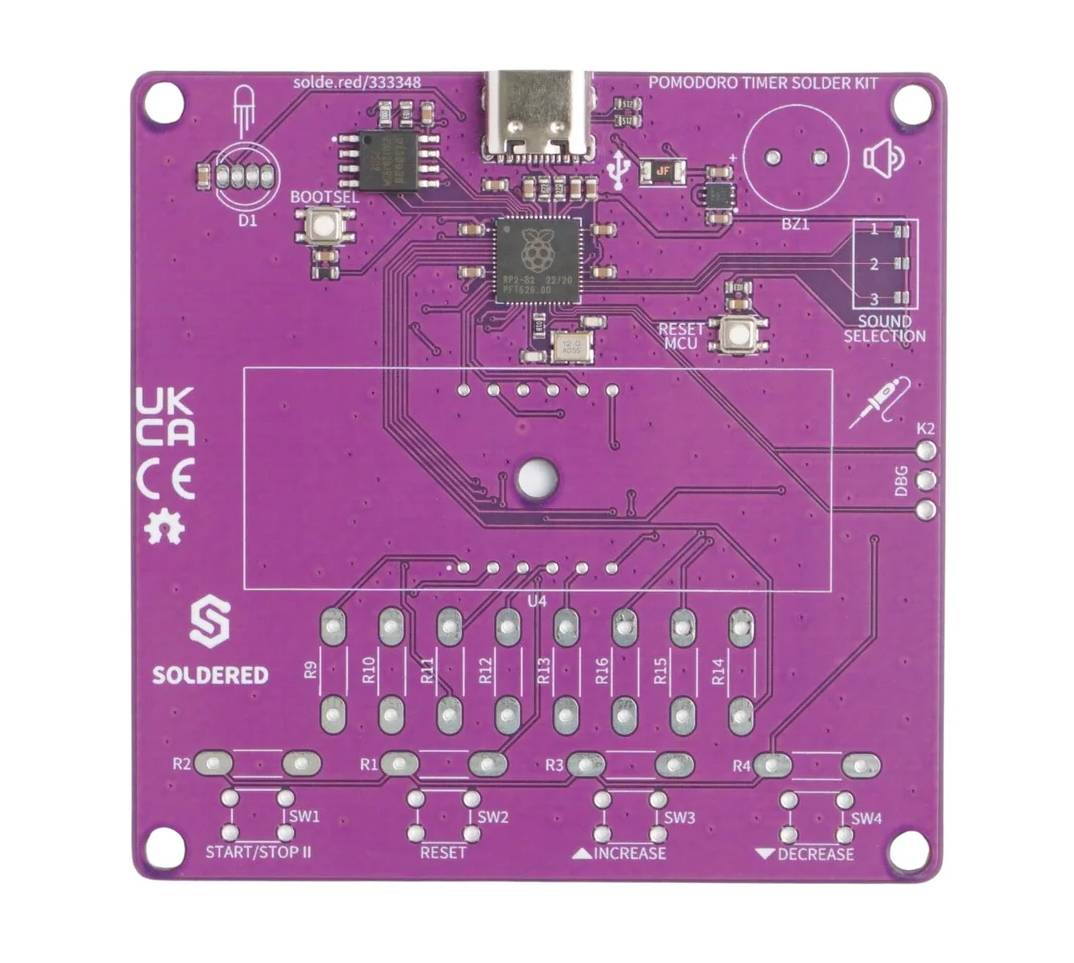

- Kompakte Platine : Dank der Abmessungen von 70 x 70 mm lässt sich der Timer problemlos auf dem Schreibtisch platzieren.
Pomodoro-Timer-Lötset für Bildungszwecke

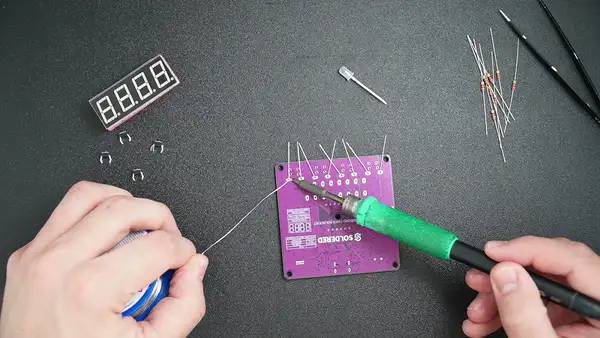

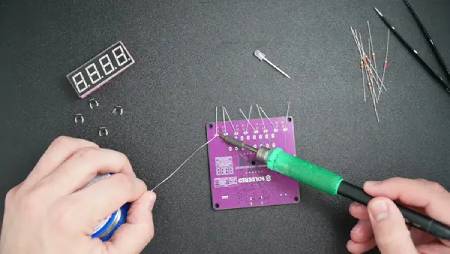

Das Pomodoro-Timer-Lötset ist nicht nur ein Zeitmanagement-Tool, sondern auch ein praktisches Lernprojekt. Beim Zusammenbau lötet man Widerstände , Tasten, einen Summer, eine RGB-LED und eine 7-Segment-Anzeige an , sodass man… Üben Sie das Identifizieren der Bauteile und deren korrekte Platzierung auf der Leiterplatte. Markierungen auf dem Laminat und eine detaillierte Anleitung führen Sie durch die einzelnen Montageschritte. Nach dem Löten ist das Gerät sofort als funktionsfähiger Timer für Lern- oder Arbeitszwecke einsatzbereit. Das Projekt bietet zudem Raum für weitere Experimente : Modifizieren Sie den MicroPython-Code, erstellen Sie eigene Melodien, ändern Sie die LED-Farben und passen Sie die Zeitlogik individuell an. Die mitgelieferten Gehäusedateien ermöglichen Ihnen außerdem den 3D- Druck eines eigenen Gehäuses , und die offene Dokumentation erlaubt Ihnen die Analyse des Schaltplans und die Weiterentwicklung des Projekts.
Ein Selbstlötset für Personen mit Grundkenntnissen.
Das Pomodoro-Timer-Lötset kann im Elektronik-, Programmier- und Technologieunterricht eingesetzt werden.
Verwendung und Konfiguration eines Timers für die Arbeit mit der Pomodoro-Technik
Nach dem Anschließen des Netzteils startet das Gerät im Setup-Modus mit den Standardeinstellungen 25 Minuten Arbeit und 5 Minuten Pause . Die ersten beiden Ziffern des Displays zeigen die Fokuszeit, die nächsten beiden die Pausenzeit an. Die Werte werden mit den Tasten „Erhöhen“ und „Verringern“ geändert . Mit der Start/Stopp-Taste werden die Einstellungen bestätigt sowie der Countdown gestartet, gestoppt und fortgesetzt. Eine Minute vor Ablauf der aktuellen Phase leuchtet die RGB-LED gelb . Nach Ablauf der Zeit ertönt ein Signalton , und der Timer schaltet automatisch zwischen Arbeit und Pause um. Die Reset-Taste stellt die Standardeinstellungen von 25 und 5 Minuten wieder her.
Technische Spezifikationen des Pomodoro-Timer-Lötsets
- Schwierigkeitsgrad: 2 – mittel
- Mikrocontroller: RP2040
- Prozessorkern: Dual-Core ARM Cortex-M0+
- Taktfrequenz: bis zu 133 MHz
- SRAM-Speicher: 264 kB
- Software: MicroPython
- Werkseigene Software: vom Hersteller hochgeladen
- Anzeige: 4-stellig, 7-Segment-LED
- Lichtsignalisierung: adressierbare WS2812B RGB-Diode
- Tonsignal: piezoelektrischer Summer
- Anzahl der Melodiesätze: 4 (Melodieauswahl über Jumper)
- Bedienelemente: 4 Tasten (Start/Stopp, Zurücksetzen, Wert erhöhen und verringern)
- Standardlaufzeit: 25 Minuten
- Standardmäßige Ruhezeit: 5 Minuten
- Zeiteinstellung: in 5-Minuten-Schritten
- Arbeitslichtfarbe: rot
- Restlichtfarbe: Grün
- Warnfarbe für Phasenwechsel: Gelb
- Stromversorgungs- und Programmierschnittstelle: USB Typ-C
- Design: Open Source
- Abmessungen: 70 x 70 mm

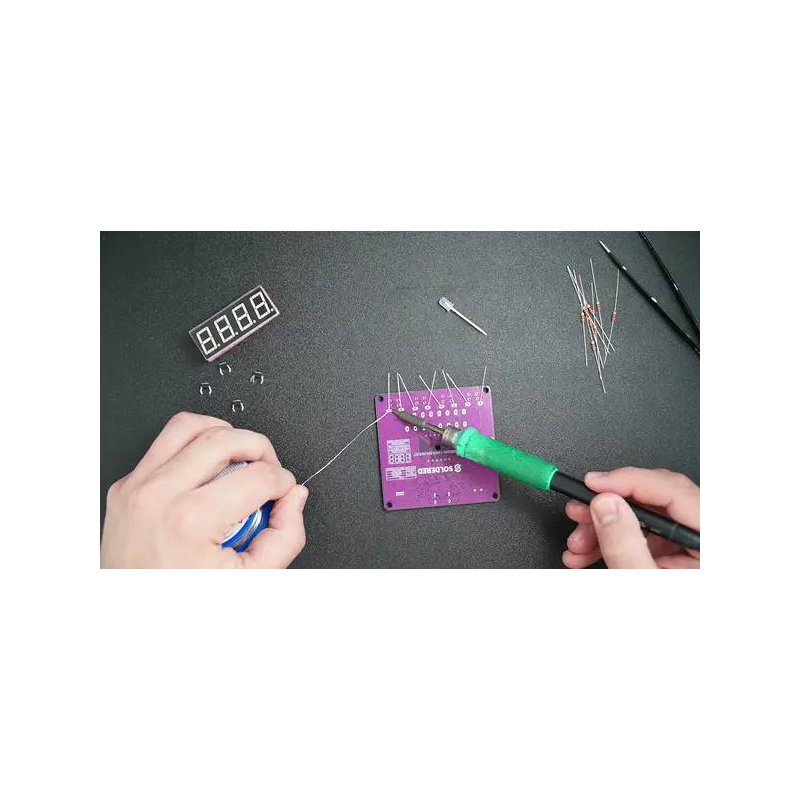

Mit dem Set können Sie das Zusammenbauen von bedrahteten Bauteilen üben.

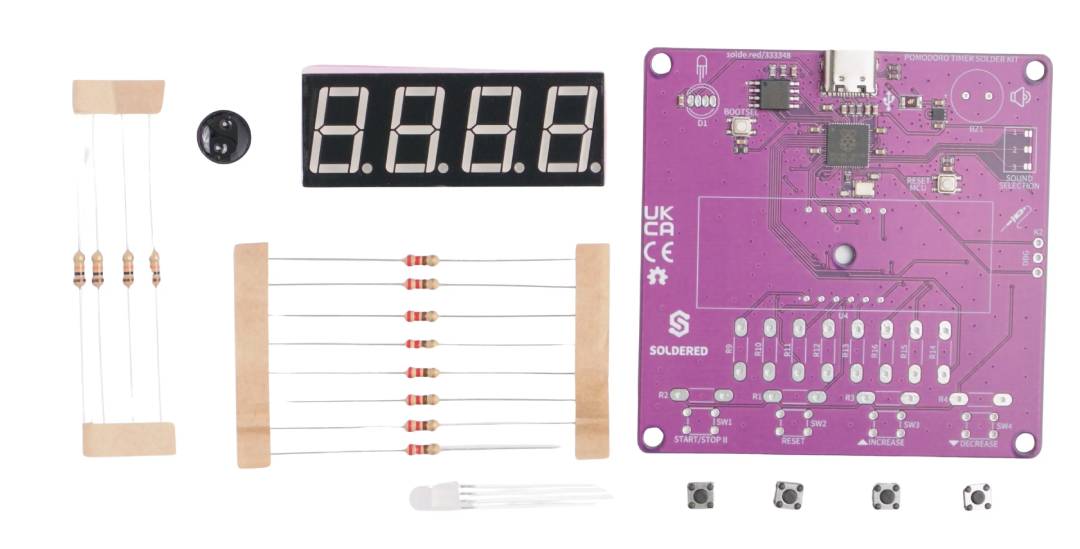

Im Set enthaltene Elemente.

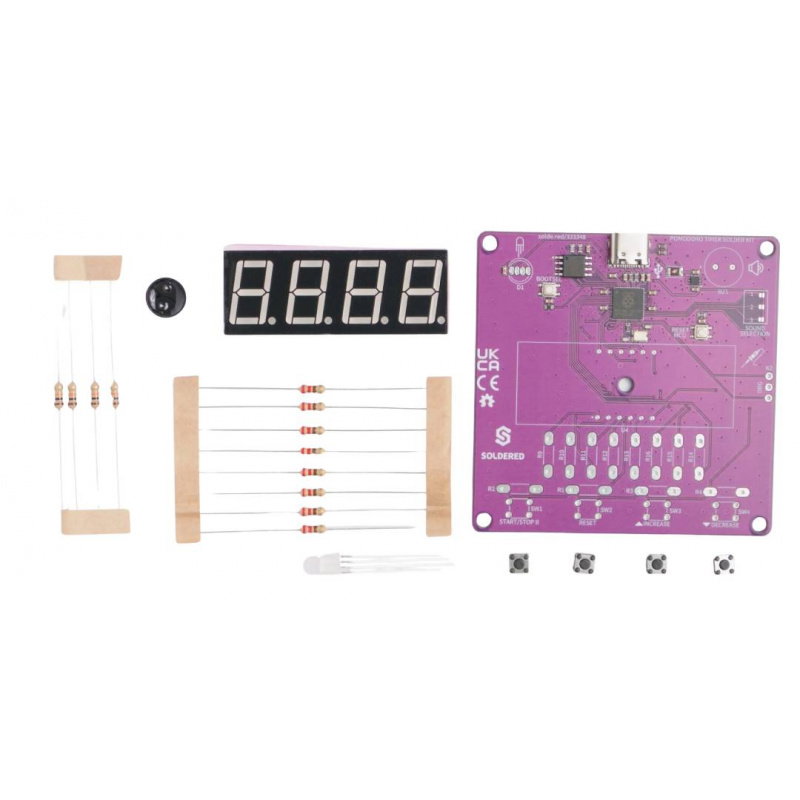

Inhalt des Pomodoro-Timer-Lötsets

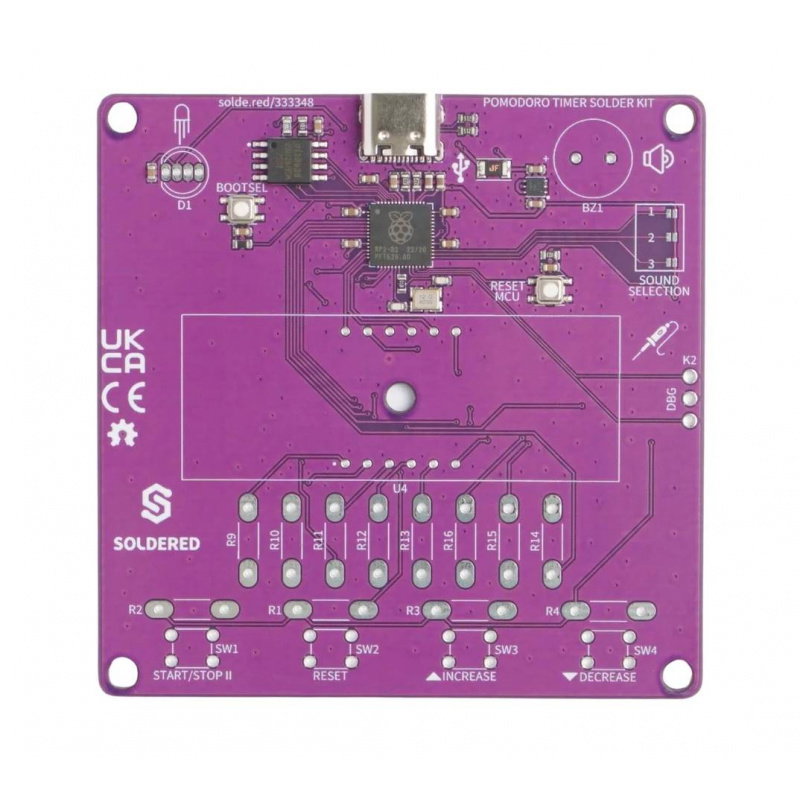

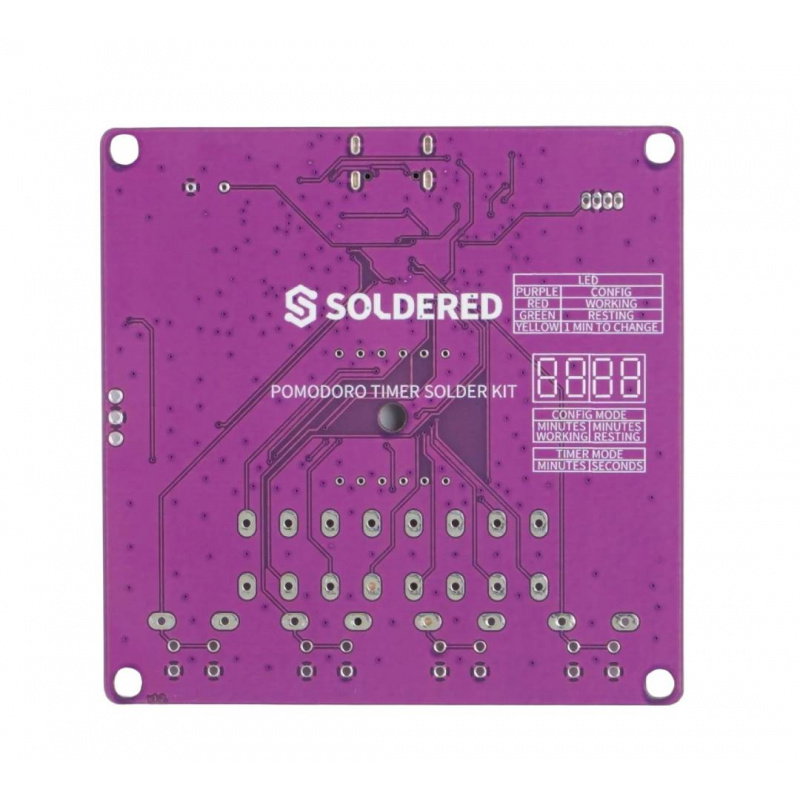

- Pomodoro-Timer-Leiterplatte
- 4-stellige 7-Segment-LED-Anzeige
- Adressierbare WS2812B RGB-LED
- Piezoelektrischer Summer
- Vier Knöpfe
- 10 kΩ Widerstände
- 220 Ω Widerstände
